Последнее обновление: 31.03.2022
Примечание:
Этот контроллер может управлять только 12V стандартный диагностический вывод 4 провода PWM fan, и контроль внутренней цепи скорость 4-проводной вентилятор путем вывода pwm сигналов, и не выворачивают Зонт от мощности вентилятора, не меняя напряжение вентилятора, и не можем контролировать 2-проводной, 3-жильный и нестандартные PWM вентиляторы

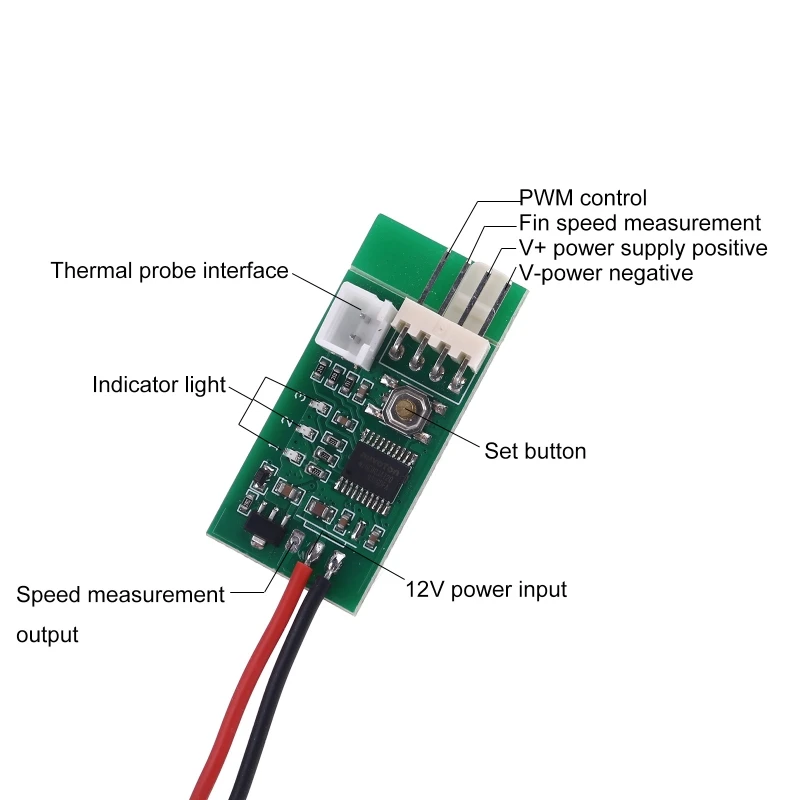

1. Входная линия: красные и черные шнуры питания сварены только с положительными и отрицательными шнурами питания 12 В для широкого использования

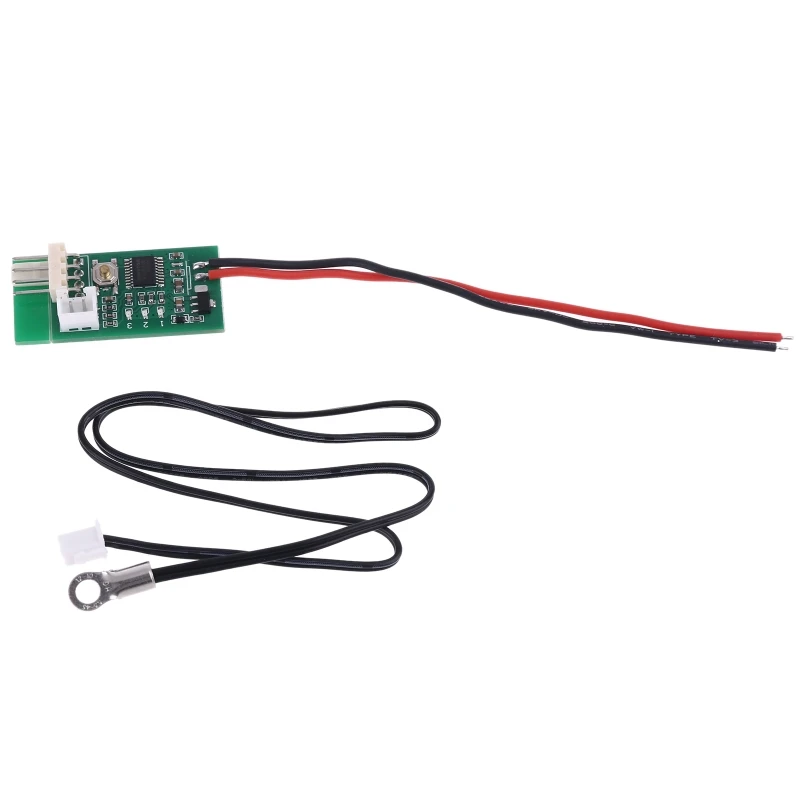

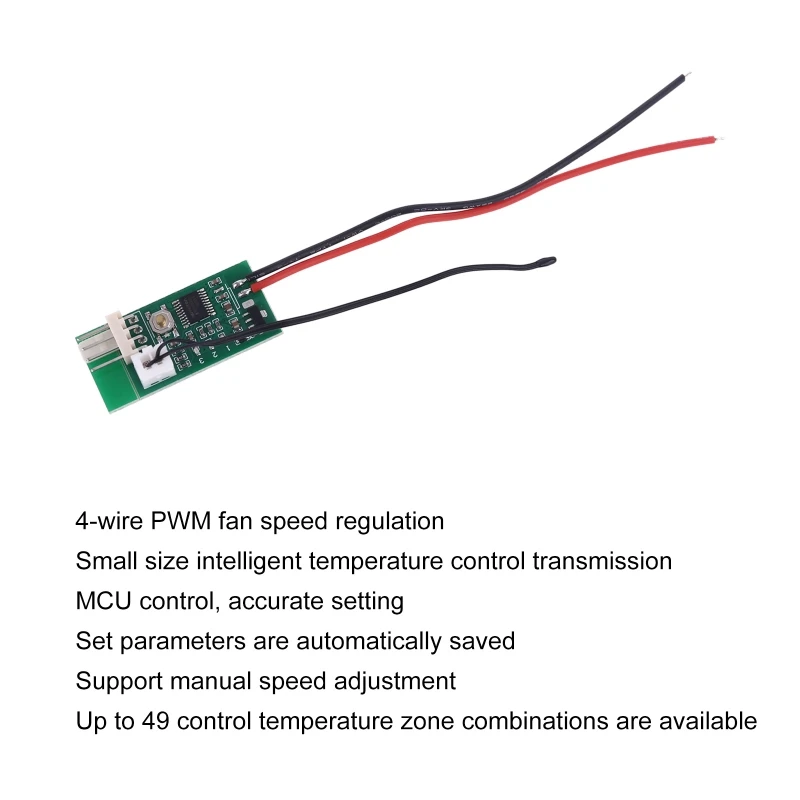

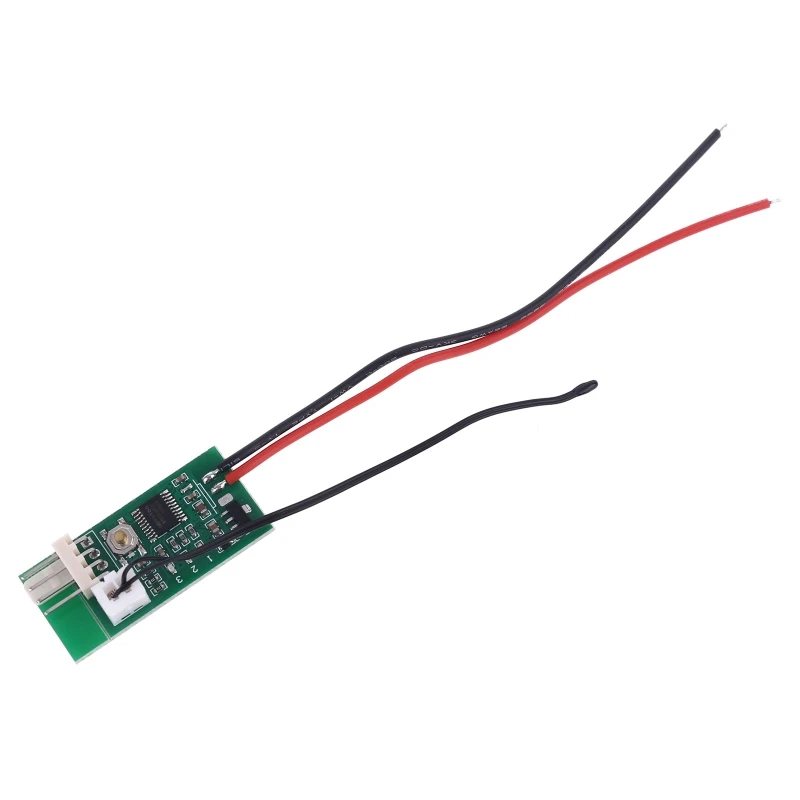

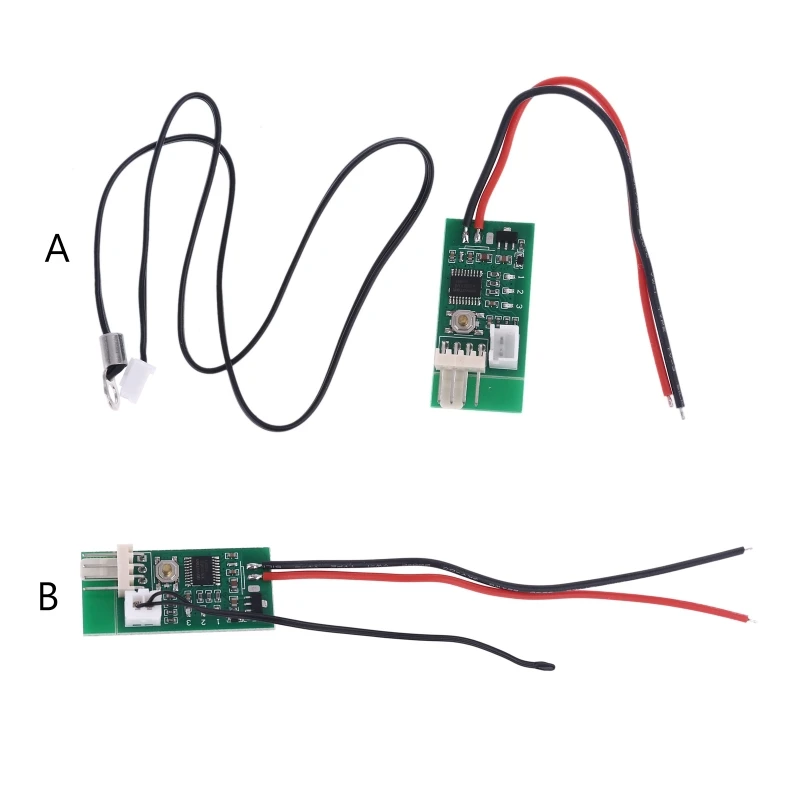

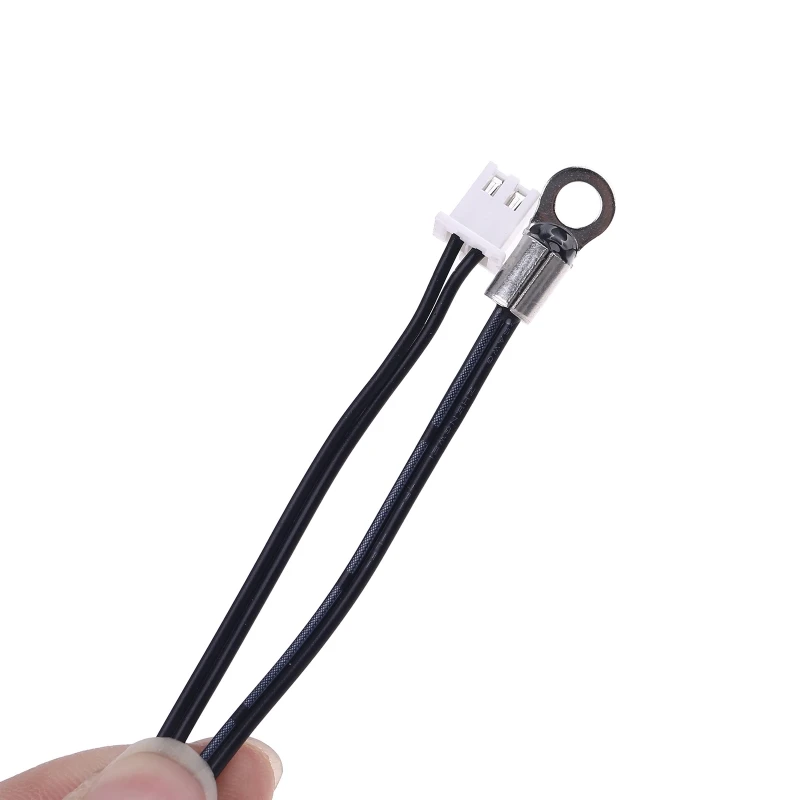

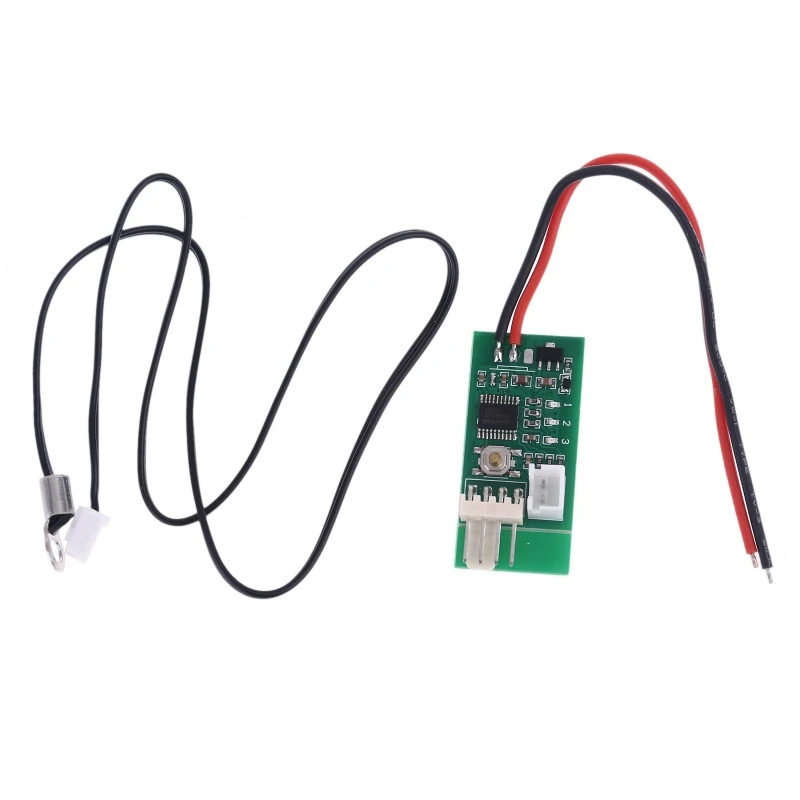

2. Температурный Зонд: маленький черный провод короткий и маленький, а теплоемкость низкая. Он подходит для тестирования узких пространств и температуры воздуха, и ответ относительно быстрый. Кольцо зонд помещено в кольце с металлическим наконечником с фактурой, диаметр кольца составляет 4,2 мм, подходит для винтового крепления на поверхности радиатор или других нагрева предметов.
Параметры
Рабочее напряжение: DC12V может работать в диапазоне 8-18 в, пожалуйста, обратите внимание на выдерживаемое напряжение вентилятора
Потребление тока: не более 20 мА

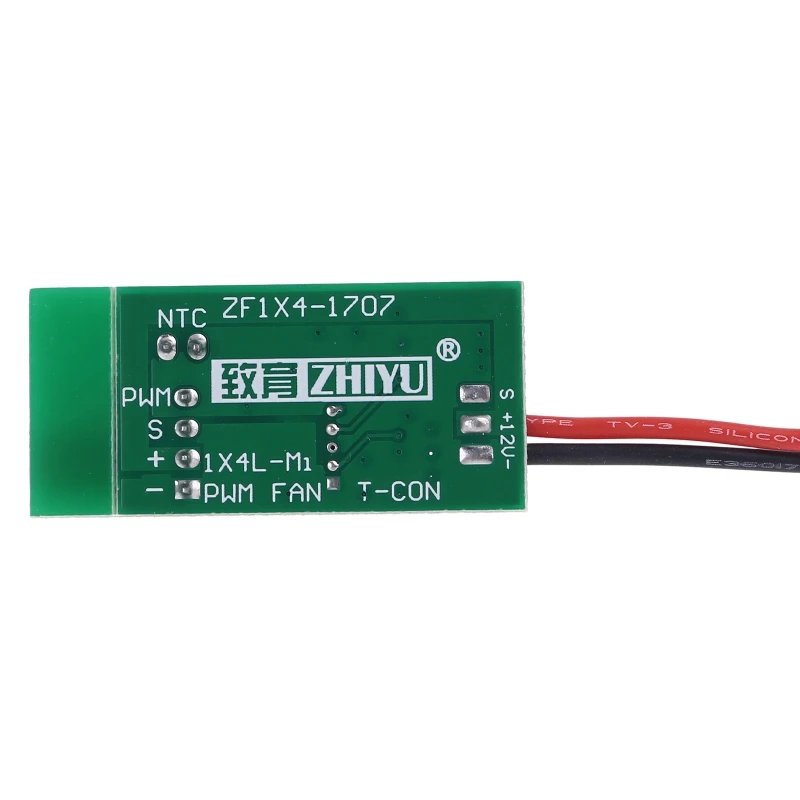

Интерфейс вентилятора: 2510-4P не хватает 1 Локоть (специальный интерфейс для компьютера 4P вентилятор)
Ток вентилятора: интерфейс может выдерживать 3A, если вам нужно контролировать больший ток вентилятора, пожалуйста, возьмите шнур питания вентилятора отдельно
PWM Выходной диапазон: 10% -100
Рабочая температура: от-10 ℃ до 60 ℃
Параметры температурного зонда: NTC 50K B = 3950
Сопротивление температуры зонда: 120 ℃ для небольшой черной головки, 110 ℃ для кольцевого зонда

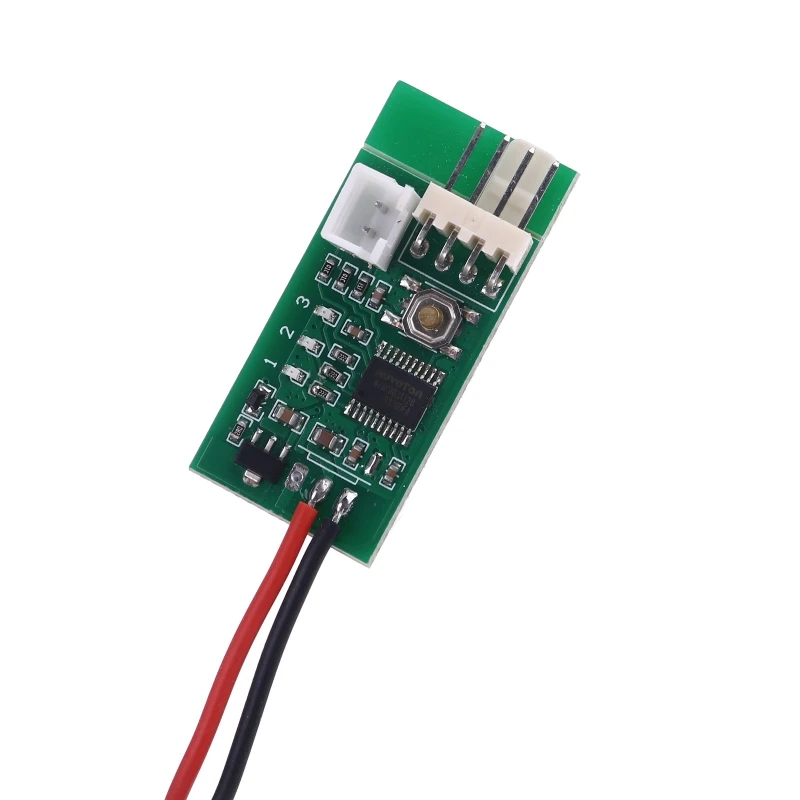

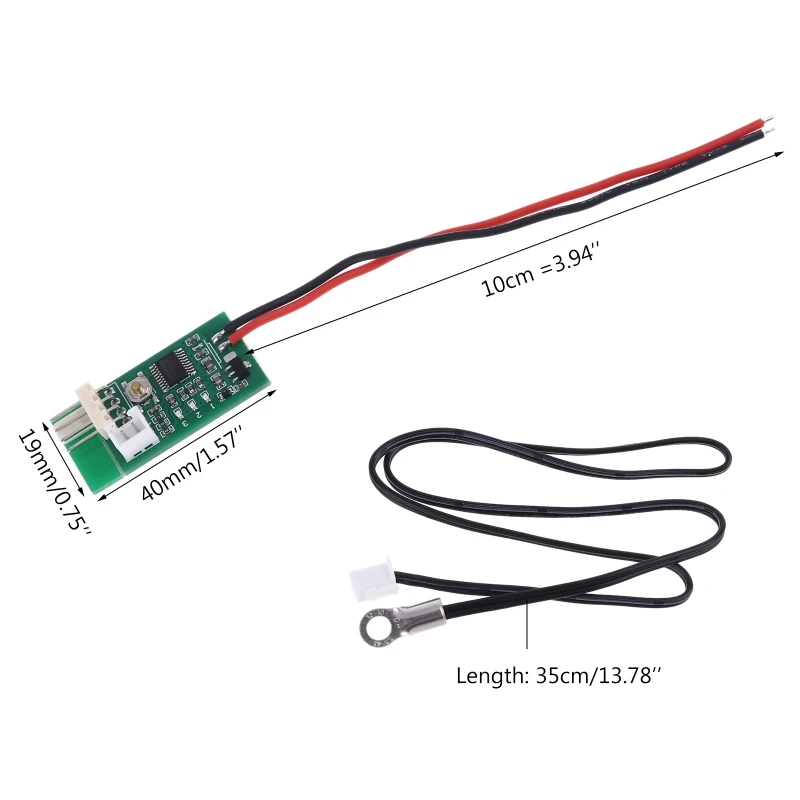

Размер платы: 34 мм * 19 мм * 11 мм (за исключением расширенного интерфейса), интерфейс вентилятора продлевается на 8 мм
Заводские стандартные значения параметров настройки: низкая скорость 20%, температура ускорения 30 °C, ширина ускорения 5 °C. При этом температурном режиме удерживание теплового зонда ладонью ускорится на некоторое время, и зонд достигнет полной скорости в течение 2 минут, если он зажат в подмышку.

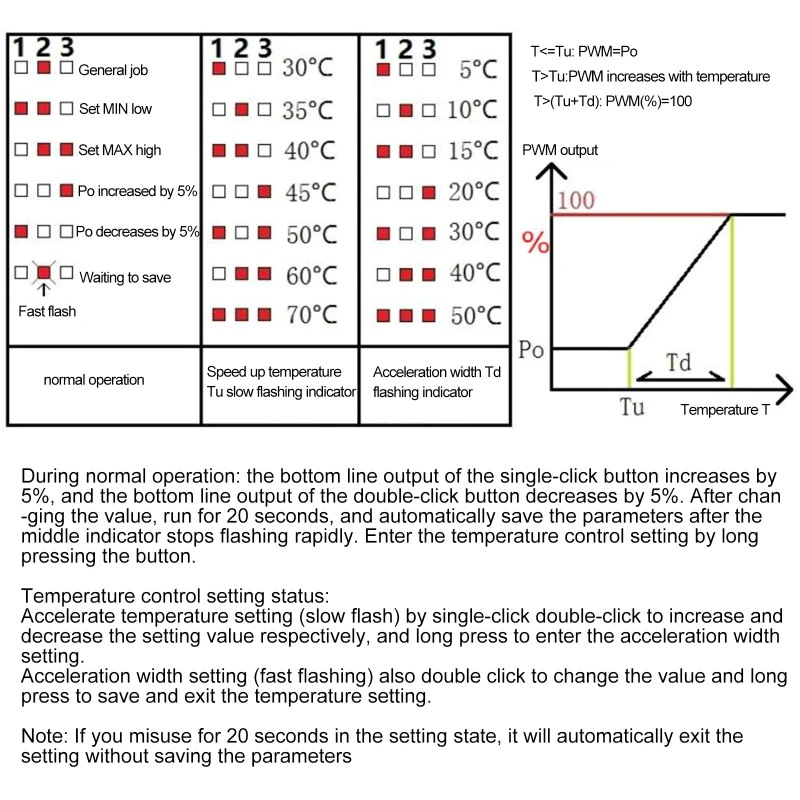

Этот контроллер разработан как сочетание ручного управления и автоматического контроля температуры:
1. Это только руководство, когда датчик температуры не установлен: один щелчок/двойной щелчок (скорость двойного щелчка не должна быть слишком быстрой), чтобы увеличить/уменьшить положение шестерни. Каждый раз, когда вы меняете положение шестерни и продолжаете работать в течение 20 секунд, положение шестерни будет автоматически храниться. В течение 20 секунд, нет. 2 индикатора светильник будет часто мигать, указывая. Когда мигание останавливается, положение шестерни хранится. В тех случаях, когда оно находится в положении, когда оно не может продолжать Увеличение/уменьшение, 3/1 индикатор светильник будет включена.
2. После установки температурного зонда используйте ручную скорость регулировки скорости в качестве начальной низкой скорости (нижняя линия скорости). Когда температура превышает температуру ускорения, скорость вентилятора плавно ускоряется с увеличением температуры. Когда температура достигает или превышает сумму температуры ускорения и ширины ускорения (то есть, температуры на полной скорости), вентилятор находится на полной скорости.
