Введение в основной чип
После очень успешного первого поколения серии Cyclone device, серия Altera Cyclone II FPGA расширила плотность недорогого FPgas до 68416 logic units (LE), предоставление 622 доступных входных/выходных контактов и 1,1 м бит встроенный загрязнителей.
Устройства Cyclone II могут поддерживать сложные цифровые системы на одном чипе и конкурировать с ASICS по цене. В отличие от других поставщиков FPGA, которые торгуют энергопотреблением и производительностью по низкой цене, Cyclone II, новейшее поколение недорогих FPGas Altera, Повышает производительность на 60 процентов и уменьшает потребеление энергии наполовину по сравнению с сопоставимым 90nmFPGA устройств. Низкая стоимость и функции оптимизации делают Cyclone II FPGA серии идеальным решением для широкого спектра автомобилей, потребителей, связи, обработки видео, тестирования и измерения и других конечных рынков. См. Дизайн, Системные схемы и IP на www.altera.com. Серия Cyclone II FPGA поможет вам быстро разработать наиболее комплексное решение рынка.
Устройства Cylone II поддерживают встроенные процессоры Nios II и могут настроить собственные встроенные процессоры. Устройства Cyclone II также могут расширить производительность различных внешних памяти и портов ввода/вывода или встроенных процессоров. Встроенный процессор в одной или нескольких встроенных системах NiosII также может быть разработан для обработки cyclone II или даже Замените встроенный процессор, который уже существует в вашей системе. Использование Cyclone II и NIOS II может поделиться распространенными характеристиками недорогих и высокопроизводительных решений для обработки, которые по сравнению с обычными продуктами, может продлить жизненный цикл ваших продуктов и улучшить время для продуктов для выхода на рынок.

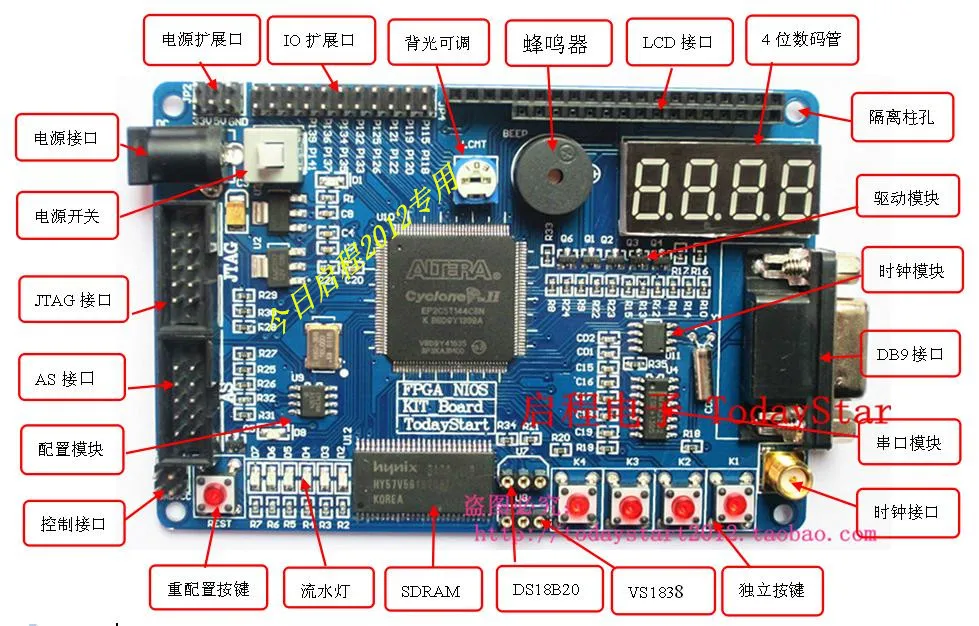

Введение в ресурсы Совета по развитию:
1. Основной чип: серия Cyclone II EP2C5T144C8N компании Altera была принята.
2. Четыре независимых ключа: в качестве устройства ввода человеко-машинного общения, дизайн клавиатуры ниже более удобен для нас, чтобы использовать ключи.
3, 4 биты цифровой пробки: цифровой светодиодной лампой с использованием Триод диск. Изучите статических и динамических сканирования дисплей Технология цифровой светодиодной лампой. Не могли бы вы сделать электронные часы, частотомер, счетчик и других экспериментов.
3. 6 светодиодный свет: он используется для различных шаблонных огней, таких как беговые конные огни и ходовые водяные огни. Это также своего рода оборудование для отображения состояния.
4. Плата имеет чип памяти HY57V561620 SDRAM.
5. Часы: 50 МГц принимаются активные часы, которые близки к практическому применению.
6. Инфракрасный приемный IC интерфейс: VS1838 и другие приемные головки используется для инфракрасного приема эксперимента, и инфракрасная Клавиатура дистанционного управления может быть расширена.
7, датчик температуры DS18B20 интерфейс: learn "провод, 1-проводной" коммуникации, может быть градусник, сигнализатор перегрева устройства.
8. Зуммер: он используется для сопровождения музыкального эксперимента, звукового сигнала и т. д.
9. Обработка последовательного порта MAX3232: Это используется для преобразования уровня синхронной и асинхронной последовательной связи, и используется для синхронного и асинхронного эксперимента последовательной связи.
10, модуль часов DS1302: Может использоваться для разработки электронных часов, вечного календаря, с запасным аккумулятором, так что часы никогда не остановятся.
11, ЖК-интерфейс 16-pin: 16-контактный совместимый ЖК-интерфейс, с фотометрическим сопротивлением отладки, может быть непосредственно вставлен символ 1602, точечная матрица 12232 и т. Д.
12. 20-контактный разъем ЖК-дисплей интерфейс: 20-контактный разъем ЖК-дисплей интерфейс совместим с подсветкой Регулируемое сопротивление и может быть непосредственно вставлен в шорты с узором; Летние штаны; 12864 и т. д.
13. Деталь блока питания: несколько модулей LDO с двойным питанием принимаются для облегчения питания каждого модуля.
14. Модуль конфигурации FPGA: EPCS4, чип памяти большой емкости, с ключом реконфигурации на плате.
15. Интерфейс загрузки JTAG: программа может быть непосредственно загружена на чип FPGA через интерфейс JTAG.
16. Как интерфейс загрузки: программа может быть загружена на чип памяти EPCS4 через интерфейс AS, так что данные потери мощности не будут потеряны.
17. Мощность расширения порта: он может служить удлинением для выход Мощность напряжение 3,3 V и 5V, GND интерфейс, и облегчения внешних Мощность поставок.
18. Расширение порта IO: в дополнение к IO, используемому в модуле макетной платы, плата использует часть IO, нарисованную путем вставки pin, который может быть расширен на другие устройства.

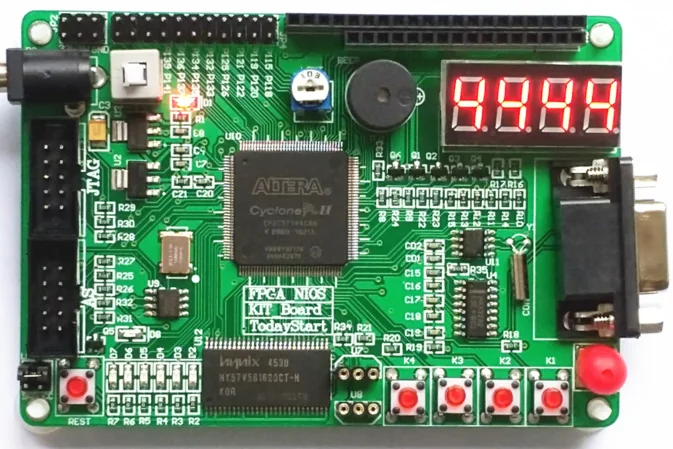

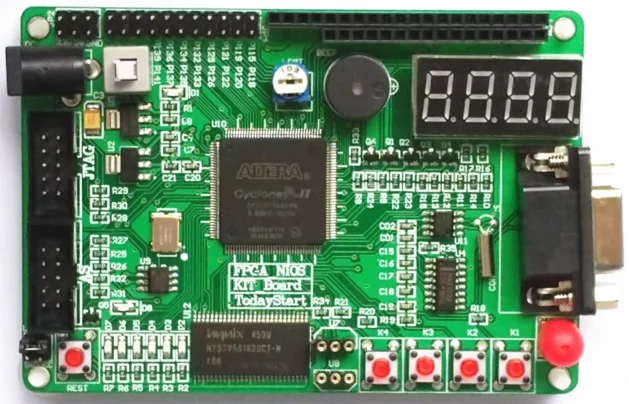

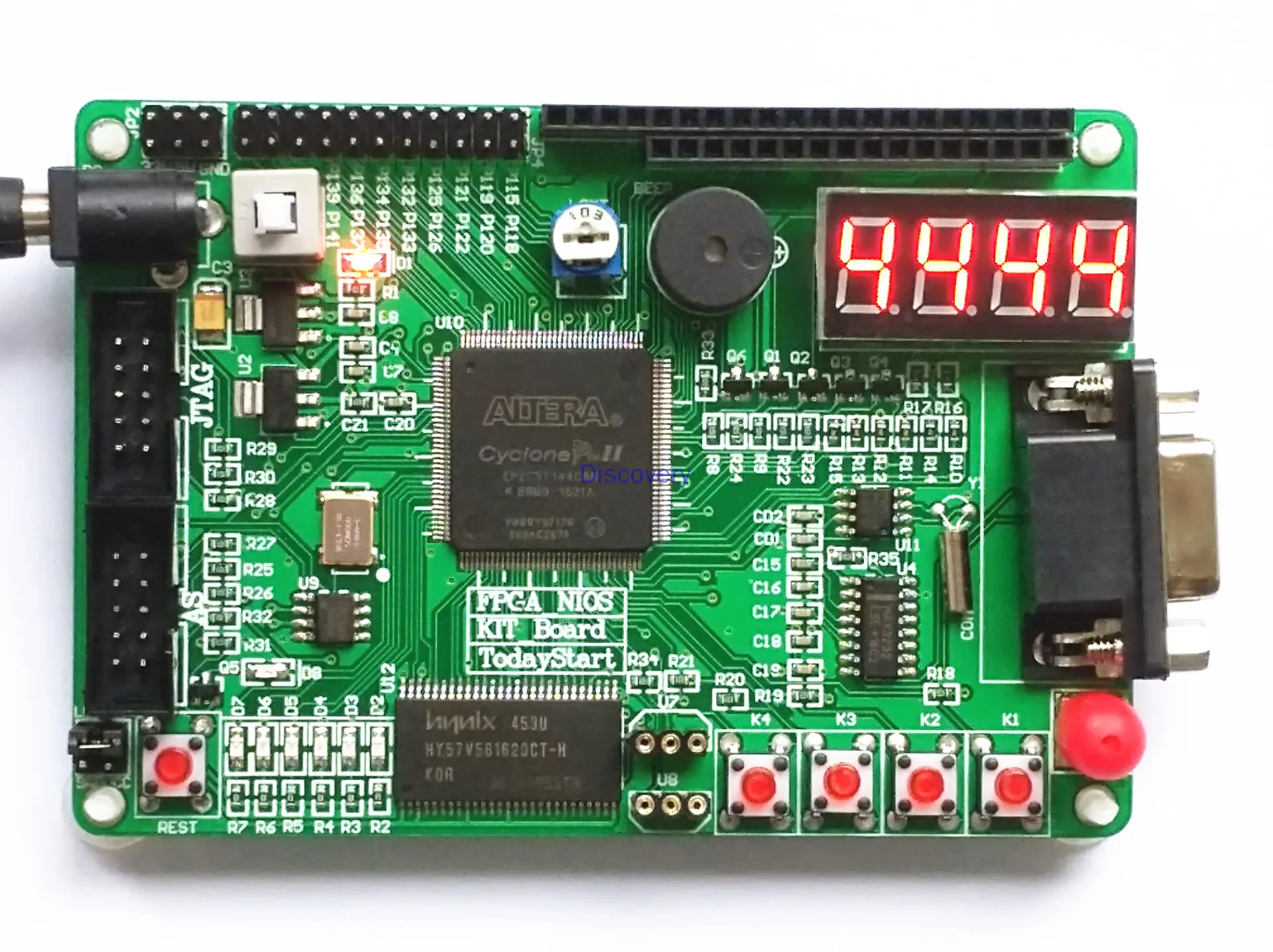

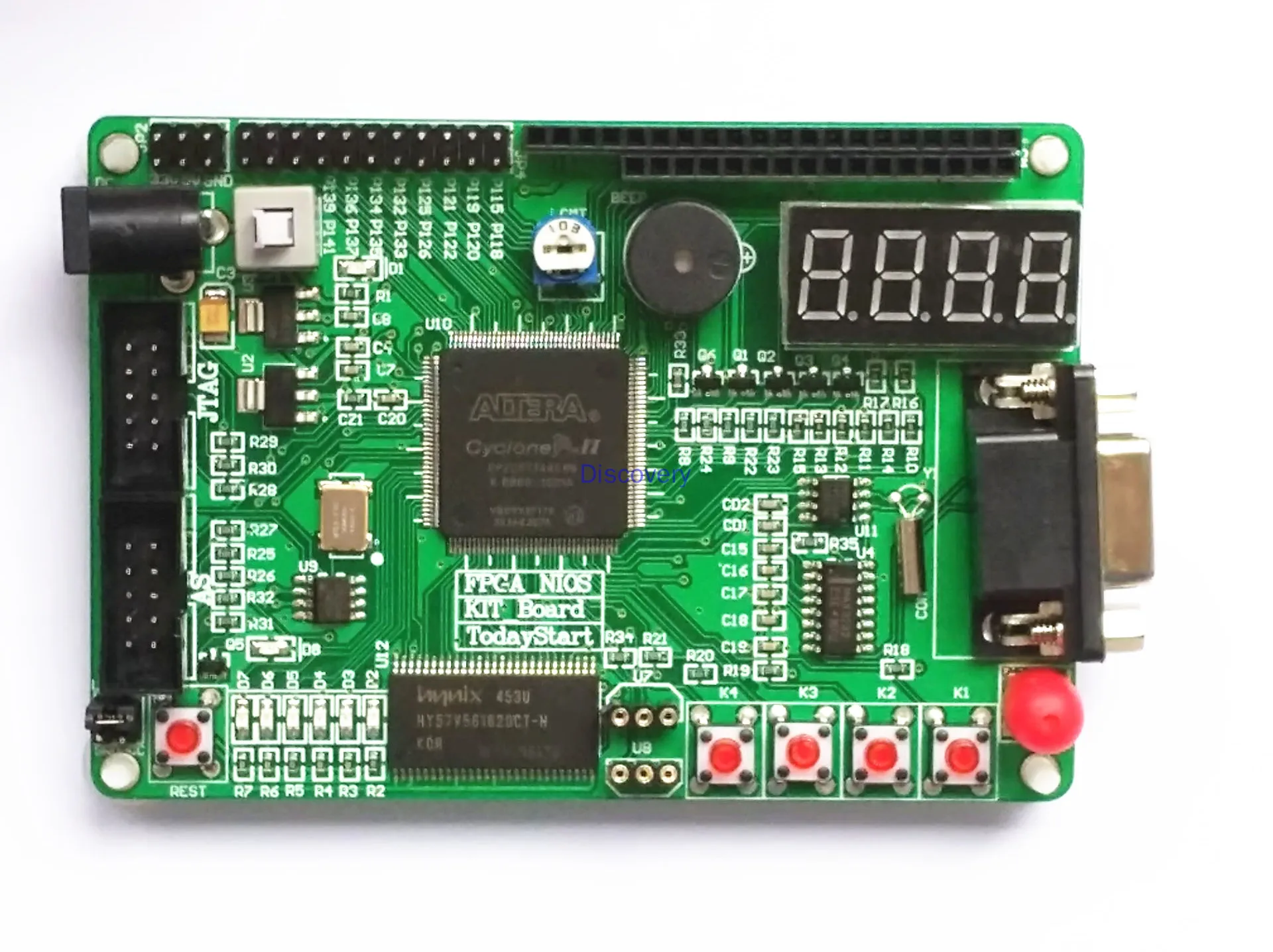

Фото:
-|-_-|-

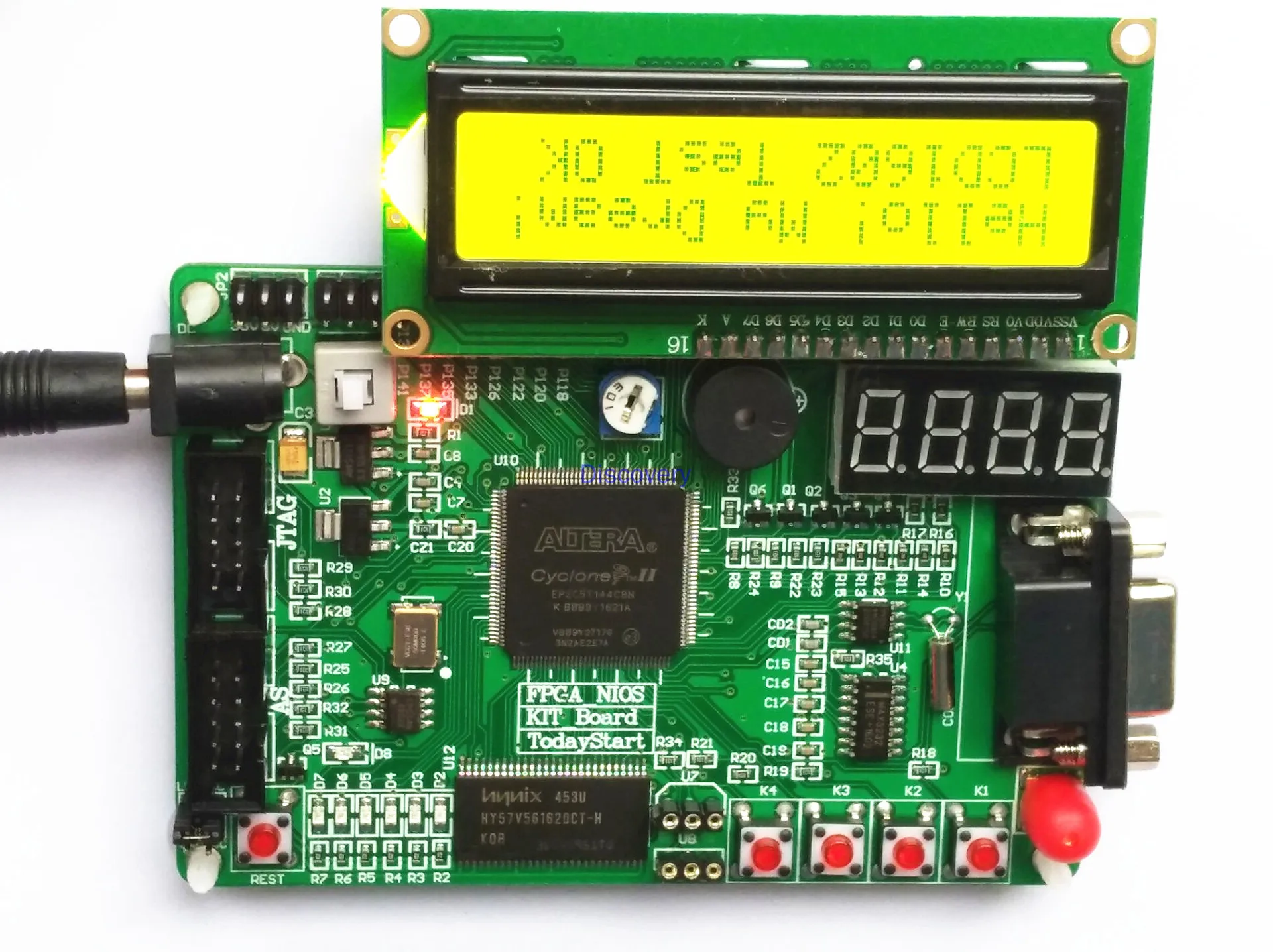

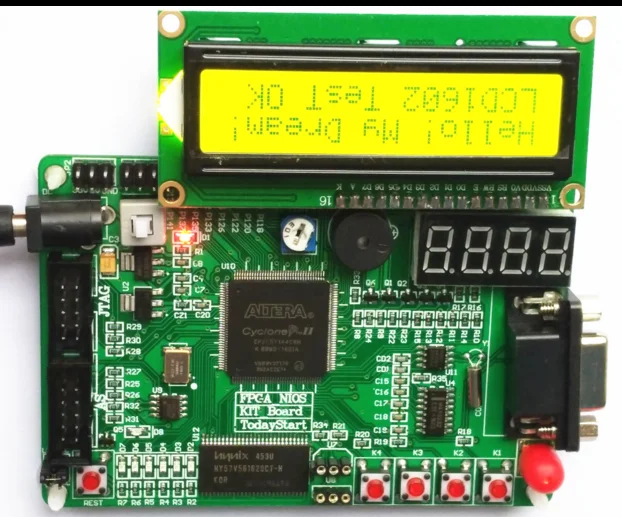

LCD1602 демонстрационный эксперимент:

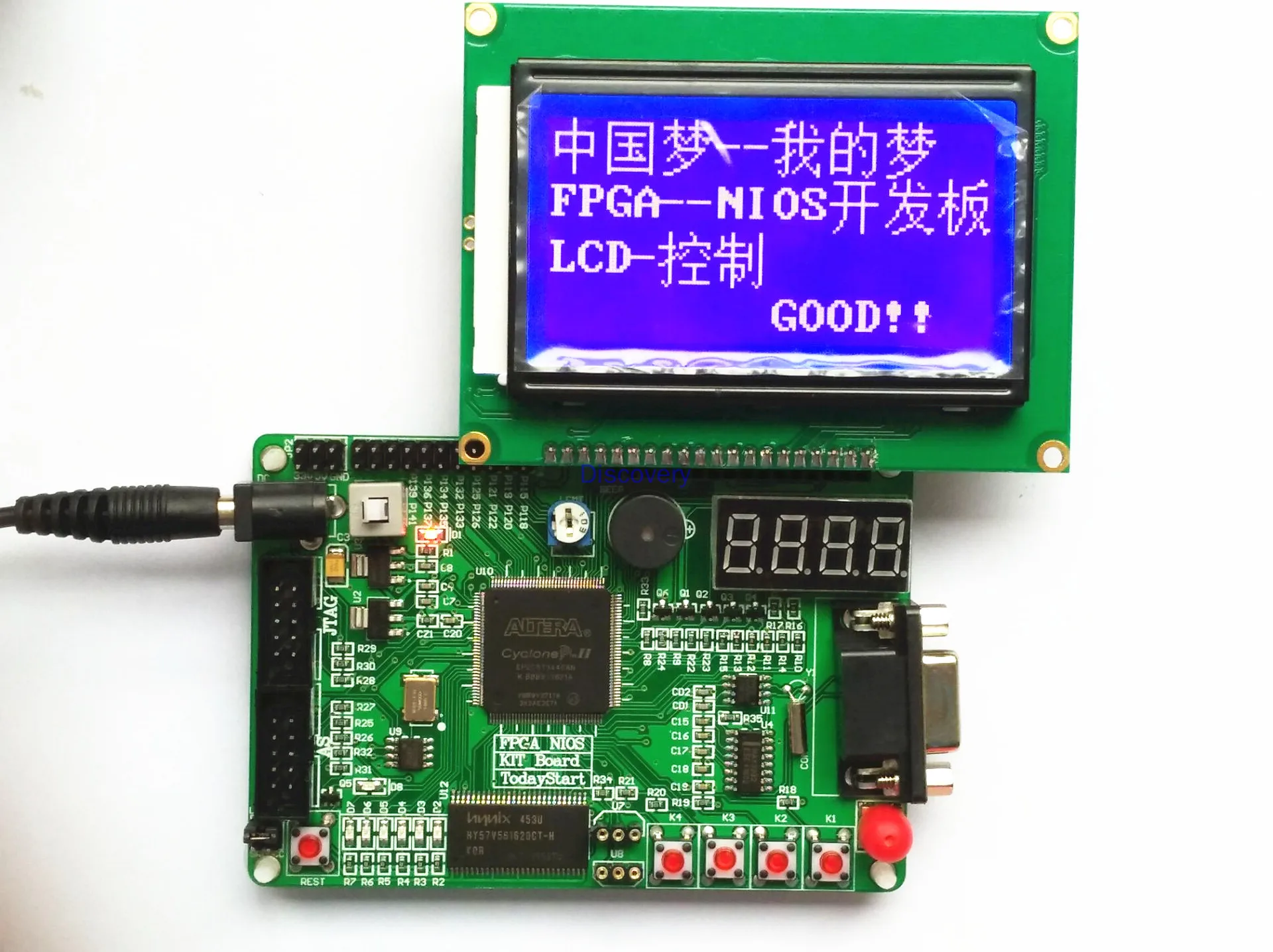

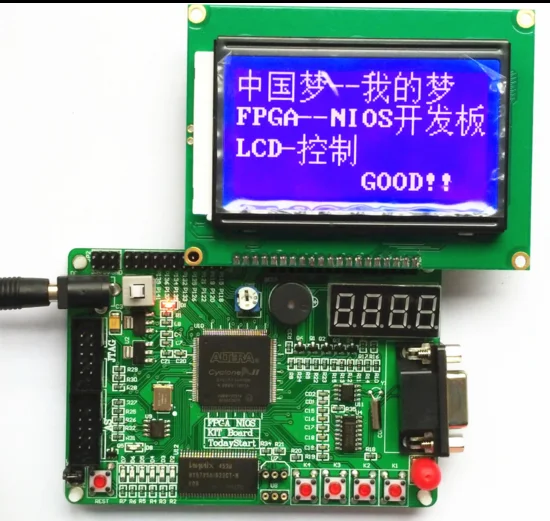

LCD12864 дисплей эксперимент:
'
