Набор для самостоятельной сборки DC 3в-12в, RGB светодиодный мигающий индикатор спектра звука ФЕД-201, СВЕТОДИОДНЫЙ Мигающий Дисплей, модуль сделай сам, ручная пайка

FED-201 аудио спектральный индикатор DIY Kit

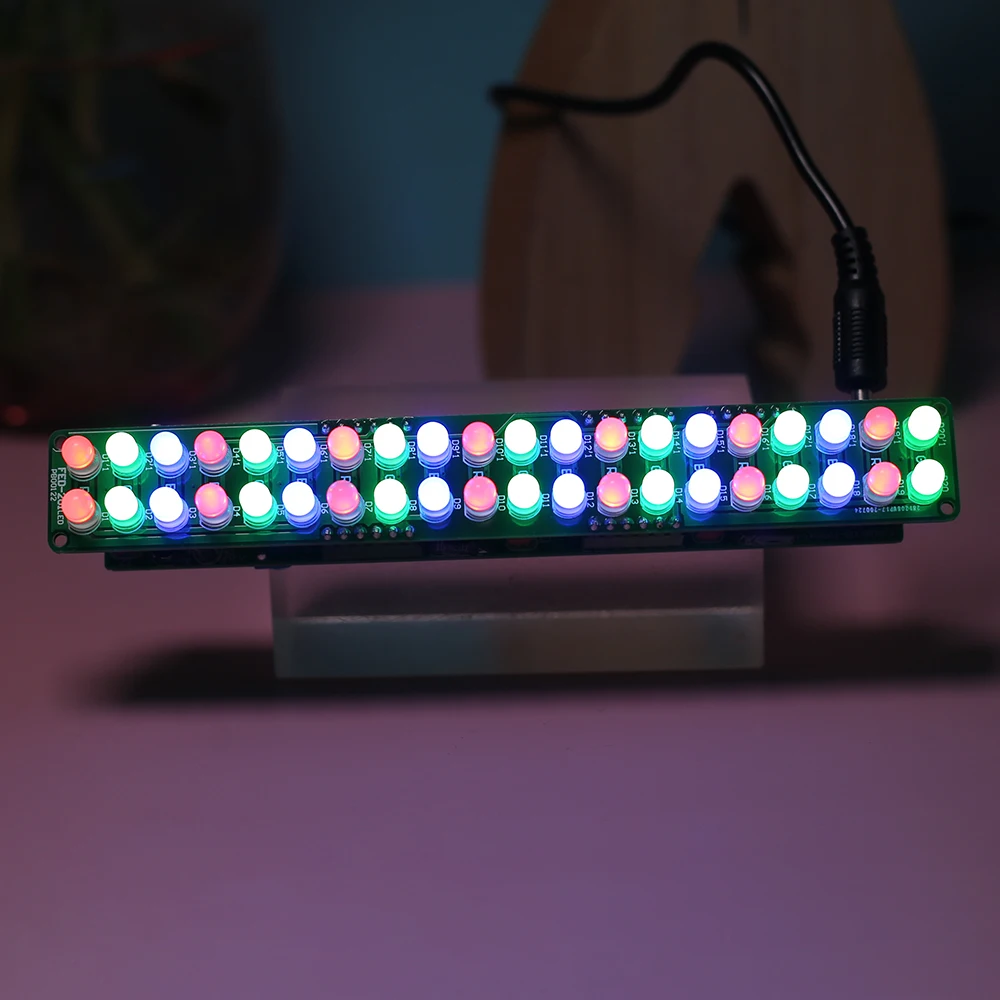

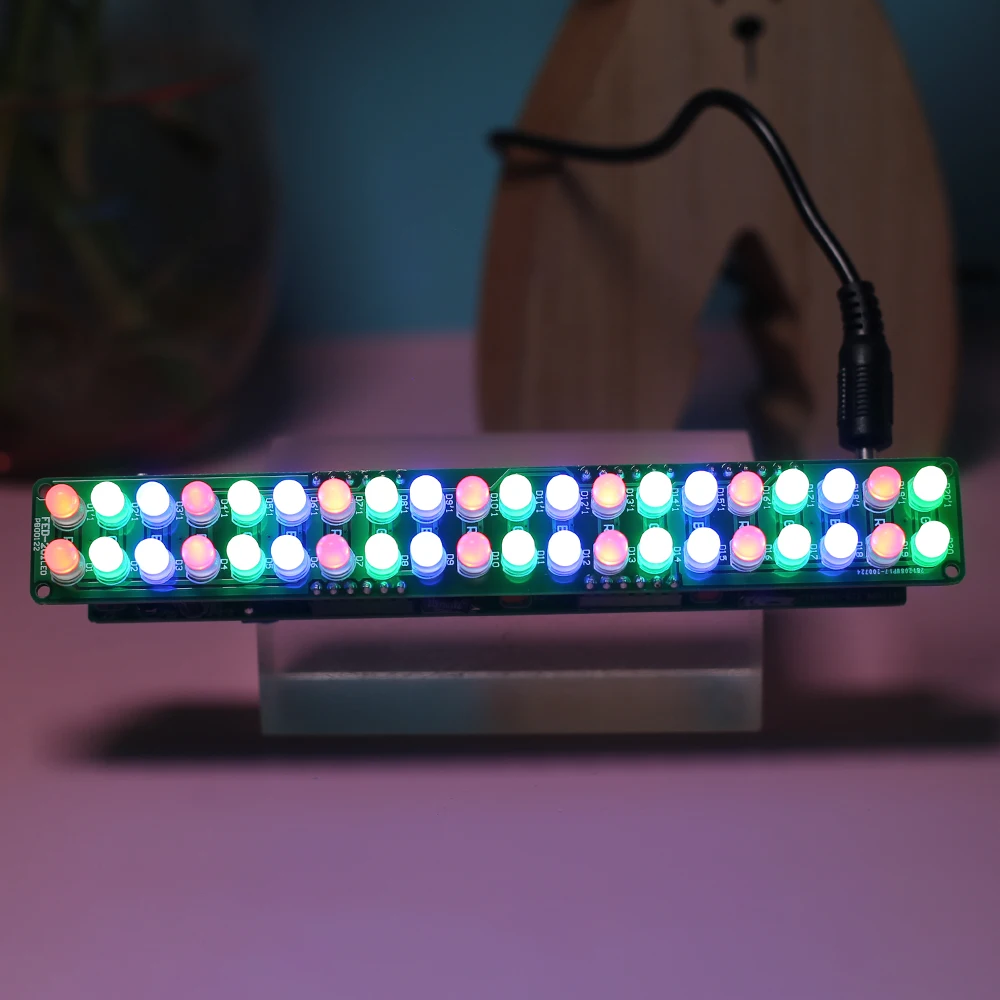

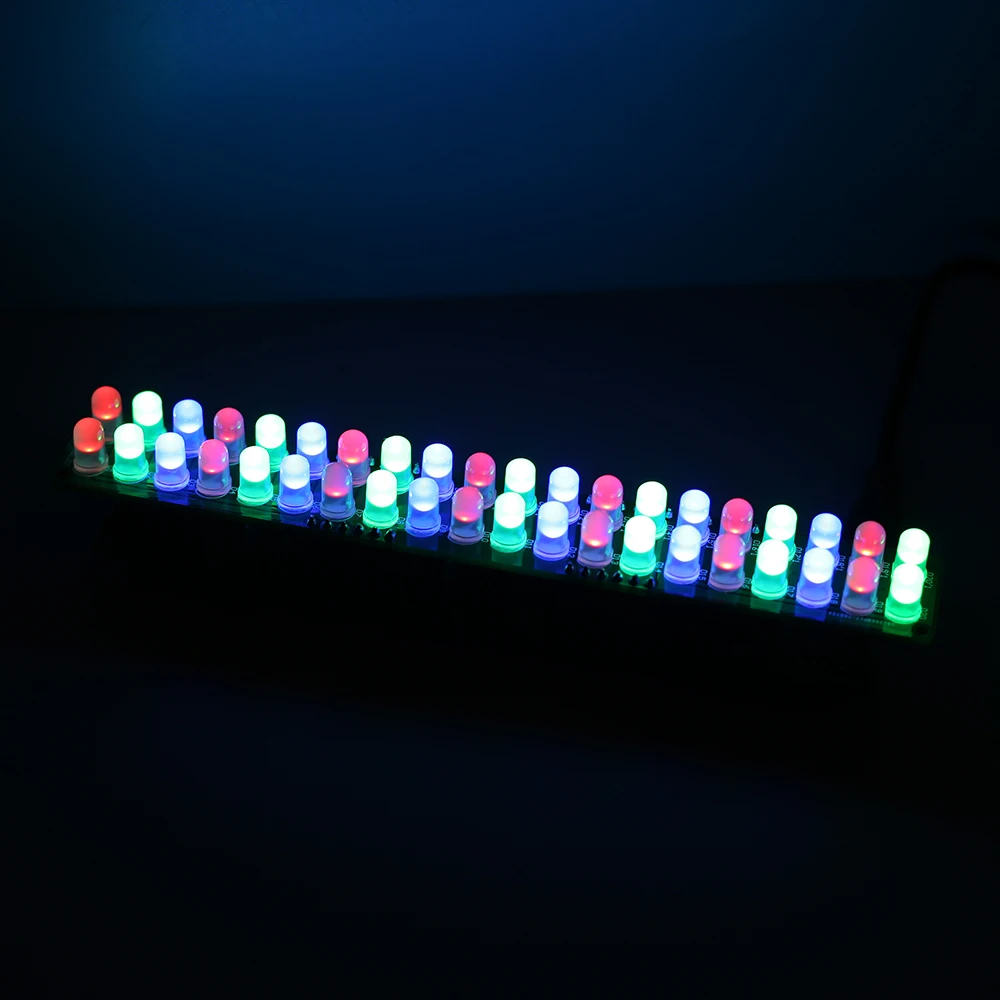

1. Введение:FED-201-это набор для самостоятельного отображения звукового спектра. Он может отображаться красным/зеленым/синим в соответствии с входным аудиосигналом от микрофона. Может использоваться для отображения интенсивности звука. Светодиодный индикатор меняется в зависимости от интенсивности звука2. Особенности:1>.40 шт. яркий светодиодный2>. Идеальная простая схема3>. Автоматическое мигание4>. Ручная пайка DIY5>. Регулируемая чувствительность3. Параметры:1>. Название продукта: FED-201 Audio Spectrum Indicator DIY Kit2>. Номер продукта: FED-2013>. Рабочее напряжение: 3 В постоянного тока-12 В4> Рабочий ток: 120 мА5>. Тип питания: 3,5 мм разъем питания6>. Рабочий модуль: переключатель управления7>. Цвет: красный + зеленый + синий светодиодный8>. Рабочая температура:-40 ℃ ~ 85 ℃9>. Рабочая влажность: 5% ~ 85% относительной влажности10>. Размер (установлен):142*22*30 мм4. Применение:1>. Обучение сварочным навыкам2>. Студенческая школа3>.DIY производство4>. Дизайн проекта5>. Электронная конкуренция6>. Подарок7>. Коллекция ремесел8>. Украшение дома9>. Сувенирная коллекция10>. Дизайн выпускного11>. Праздничные подарки5. Советы по установке:1>. Пользователю необходимо сначала подготовить сварочный инструмент.2>. Пожалуйста, будьте терпеливы до завершения установки.3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем.4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов.5>. Обратите внимание на положительные и отрицательные компоненты.6>. Строго запрещено короткое замыкание.7>. Пользователь должен установить светодиодный светильник в соответствии с указанными правилами. В противном случае светодиодный светильник не будет.8>. Установка сложных компонентов предпочтительно.9>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.10>. Проверьте, что светодиодный индикатор может быть освещен.11>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки!12>. Пожалуйста, носите антистатические перчатки или антистатические браслеты при установке электронных компонентов.6. Шаги установки (пожалуйста, будьте терпеливы!):1>. Шаг 1: Установите 1 шт. диод DO-35 1N4148 на d0.черная отметка является отрицательным полюсом.2>. Шаг 2: Установите 2шт 1 кОм металлический пленочный резистор на R1,R2.3>. Шаг 3: Установите 2 шт. 3 кОм металлический пленочный резистор на R4,R5.4>. Шаг 4: Установите 3 шт. 10 кОм металлический пленочный резистор на R6-R8.5>. Шаг 5: Установите 2шт 100 кОм металлический пленочный резистор на R9,R10.6>. Шаг 6: Установите 1 шт. 1 МОм металлический пленочный резистор на R11.7>. Шаг 7: Установите 5 шт. 0,1 мкФ 104 керамический конденсатор на C3-C7.8>. Шаг 8: Установите 1 шт. DIP-18 IC гнездо на U1, u2.есть отметка на одном конце IC розетки и есть отметка на PCB, где IC может разместить. Эти два знака соответствуют друг другу и используются для определения направления установки гнезда IC.9>. Шаг 9: Установите 1 шт. DC3.5 * 1,3 мм разъем питания на CN0.10>. Шаг 10: Закрепите гнездо питания с дополнительными контактами резистора.11>. Шаг 11: Установите 1 шт. 5Pin 3,5 мм аудио разъем на JK112>. Шаг 12: Установите 2 шт. в-92 S8050 транзистор на Q1,Q2.13>. Шаг 13: Установите 2 шт. 100 мкФ электролитический конденсатор с алюминиевой крышкой на C8,C9.Pay внимание различать положительный и отрицательный. Более длинный штырь является положительным полюсом. Более длинный штифт вставляется в прямоугольную подкладку.14>. Шаг 14: Установите 2 шт. 2,2 мкФ электролитический конденсатор с алюминиевой крышкой на C1,C2.Pay внимание различать положительный и отрицательный. Более длинный штырь является положительным полюсом. Более длинный штифт вставляется в прямоугольную подкладку.15>. Шаг 15: Установите 1 шт. 9*7 мм микрофон на mic1.отмеченный штырь является отрицательным полюсом.16>. Шаг 16: Установите 5 шт. 2,54 мм муфтовый стыковочный переводник 1 * 6Pin на CN1-CN4,CN *.17>. Шаг 17: Установите 1 шт. DIP-18 LM3914 Драйвер IC на U1, u2.есть отметка на одном конце IC и есть отметка на PCB, где IC может разместить. Эти два знака соответствуют друг другу и используются для определения направления установки IC.18>. Шаг 18: Установите 1 тумблер SS12D07 на SW1.19>. Шаг 19: Установите 1 шт. 100 кОм потенциометра на VR1.20>. Шаг 20: более длинный штырь вставляется в прямоугольную прокладку (положительный полюс). Короткие булавки вставляются в овальные подушечки.21>. Шаг 21: Установка 14 шт 5 мм красный светодиодный на D1,D4,D7,D10,D13,D16,D19 и D1',D4',D7',D10',D13',D16',D19'.22>. Шаг 22: Установка 14 шт 5 мм зеленый светодиодный a D2,D5,D8,D11,D14,D17,D20 и D2',D5',D8',D11',D14',D17',D20'.23>. Шаг 23: установка 12 шт 5 мм синий светодиодный a D3,D6,D9,D12,D15,D18 и D3',D6',D9',D12',D15',D18'.24>. Шаг 24: Установите 5 шт. 2,54 мм Мужской Pin 1 * 6Pin на CN1-CN4,CN *.25>. Шаг 25: сборка 2шт PCB.26>. Шаг 26: Подключите к источнику питания и наслаждайтесь эффектом.
