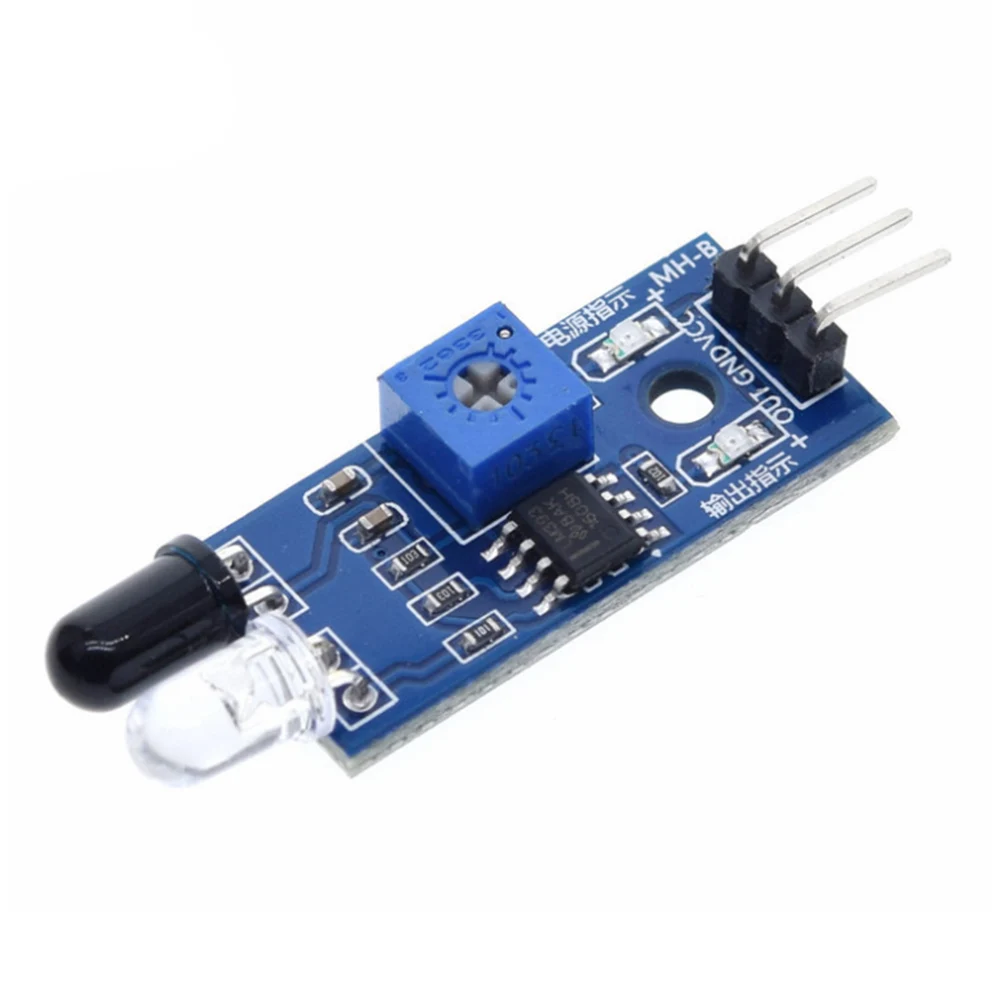

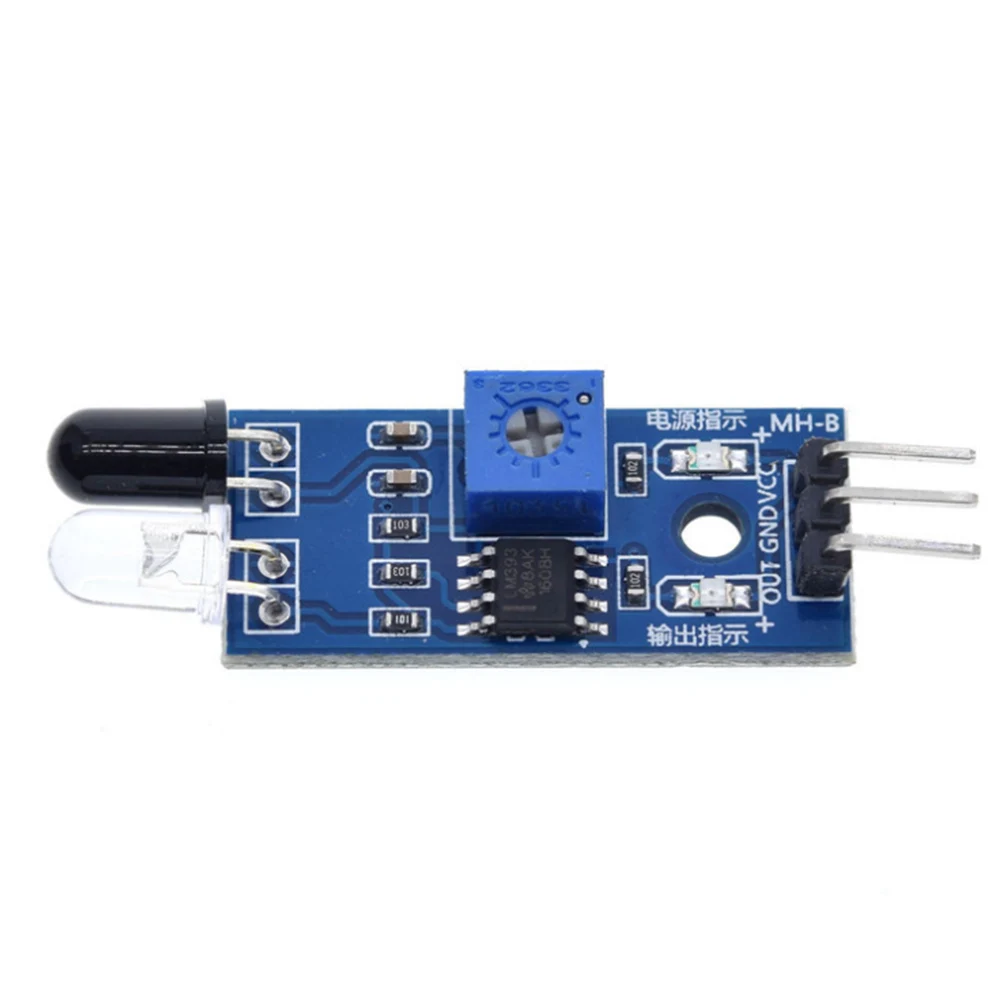

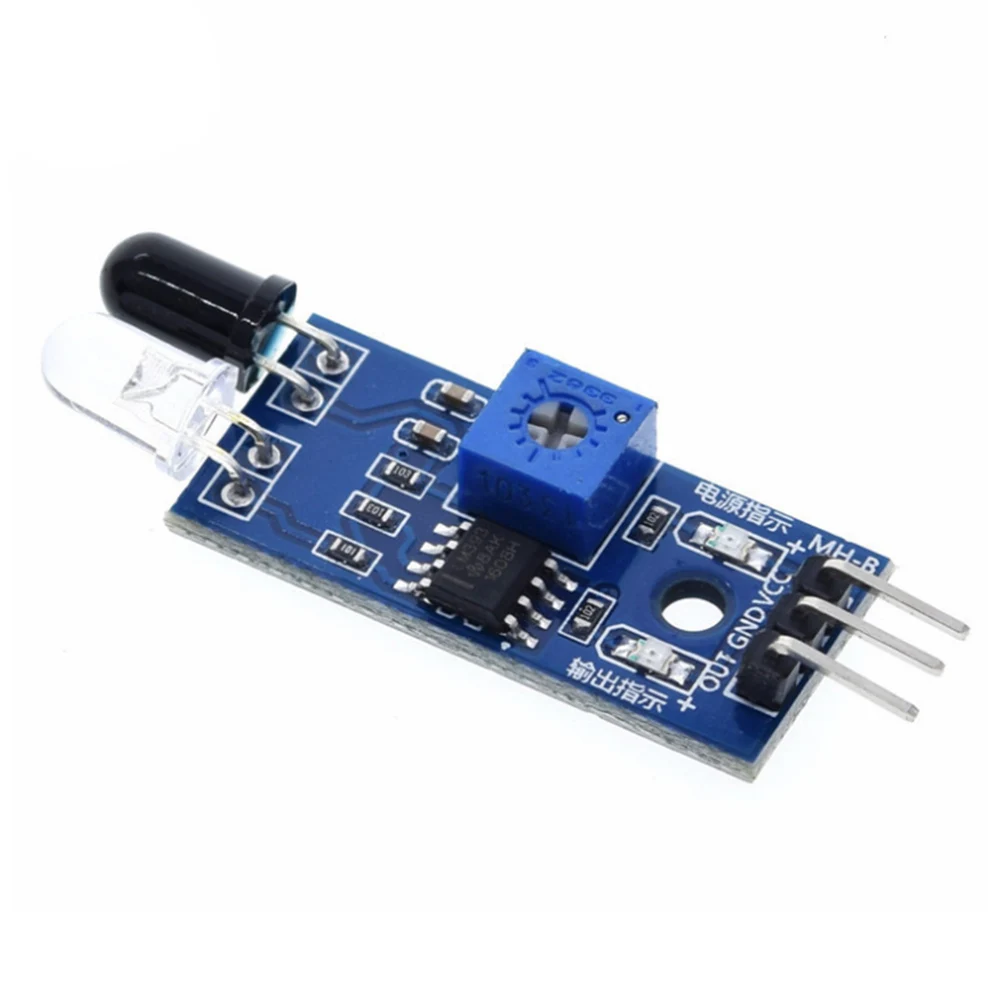

10 шт.лот 3PIN DIY умный автомобильный робот светоотражающий фотоэлектрический инфракрасный модуль датчика обхода препятствий

10 шт./лот 3PIN DIY умный автомобиль робот светоотражающий фотоэлектрический ИК инфракрасный датчик обхода препятствий модуль

Описание:

Модуль датчика света хорошо адаптируется к окружающей среде, имеет пару инфракрасных передатчиков и приемников, передатчик запускает определенную частоту инфракрасного излучения, когда сталкивается с препятствиями в направлении обнаружения, инфракрасный приемник отражается на трубка приемника, после обработки по схеме компаратора, Светильник индикатор загорается, в то время как выходной цифровой сигнал интерфейса сигнала (низкоуровневый сигнал) можно регулировать с помощью ручки потенциометра расстояние обнаружения, диапазон эффективного расстояния 2 ~ 30 см, рабочее напряжение составляет 3,3 В-5 В. Диапазон обнаружения датчика может быть отрегулирован потенциометром, с небольшим количеством помех, легко собирается, просты в использовании функции, может быть широко использован робот избегание препятствий, предотвращение препятствий линия по сборке автомобилей, отслеживание черно-белой линии и многие другие случаи.

Параметры:

1. Когда модуль обнаруживает препятствие перед сигналом, печатная плата с зеленым индикатором, сохраняя при этом выходной порт низкого сигнала, модуль обнаруживает расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может обнаружить потенциальное управление для регулировки, настроить потенциометр по часовой стрелке, расстояние обнаружения увеличивается; Потенциометр регулировки против часовой стрелки, уменьшается расстояние обнаружения.

2. Датчик активного инфракрасного отражения, целевая отражательная способность и форма расстояния обнаружения ключа. Минимальное расстояние обнаружения, которое макс. черно-белое; Небольшая площадь расстояния объекта маленькая, большая площадь от Гранд.

3. Выходной выход сенсорного модуля может быть напрямую подключен к IO-порту микроконтроллера, также может быть приводится непосредственно к реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO

4, компаратор с использованием LM393, стабильность работы;

5, может быть источник питания постоянного тока 3-5 в для модуля. При включении питания Светильник индикатор питания;

6, с отверстиями для винтов 3 мм для легкого монтажа, установки;

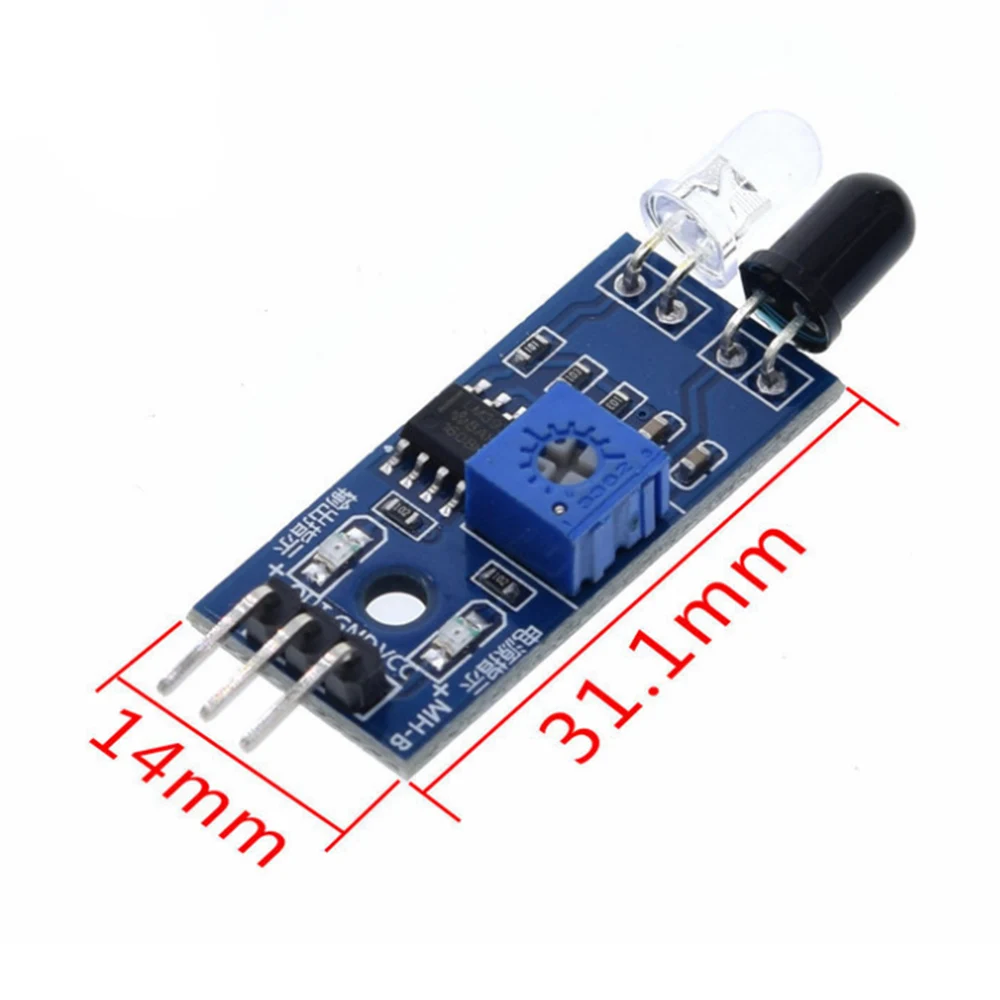

7, размер печатной платы: 3,2 см * 1,4 см

8. Каждый модуль поставки имеет пороговое компараторное напряжение, регулируемое с помощью потенциометра, особые обстоятельства, пожалуйста, не настраивайте потенциометр.

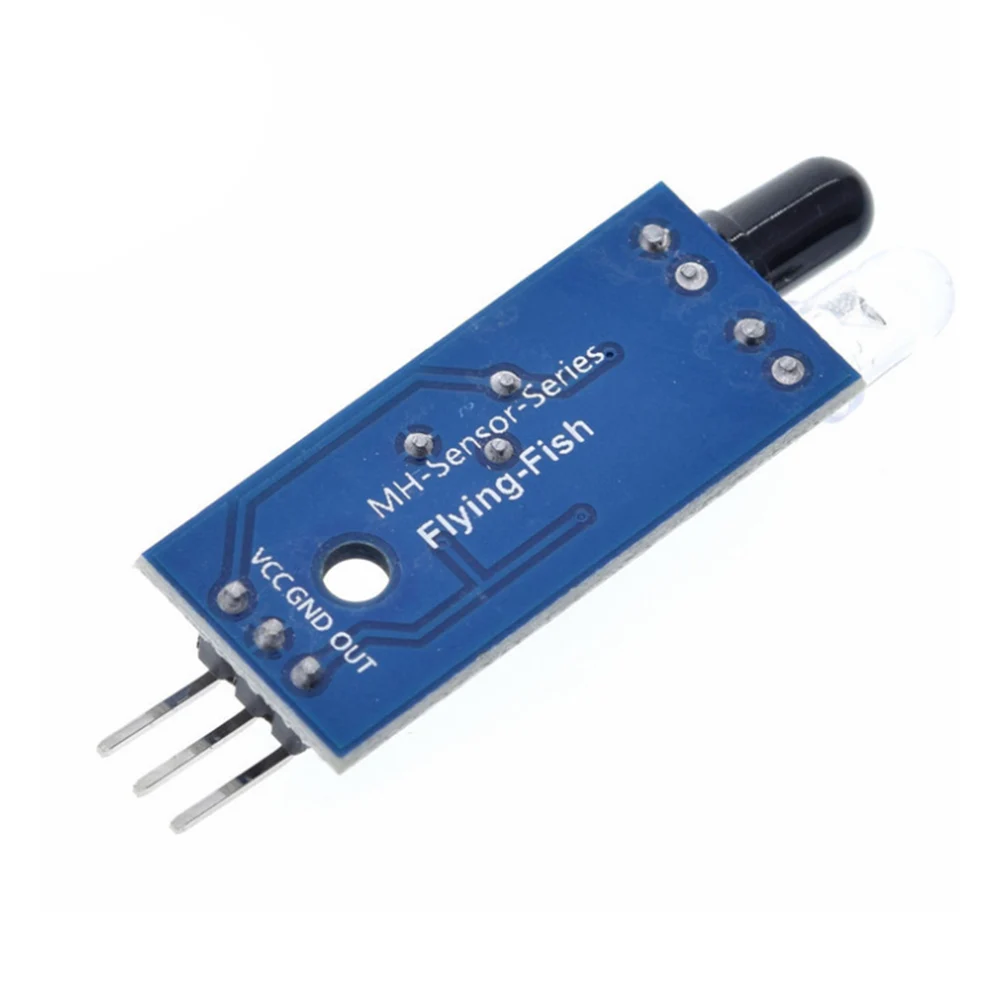

Интерфейс:

1. VCC внешнее напряжение 3,3 V-5V (микроконтроллер 5v и может быть напрямую подключен к 3,3 v MCU);

2. GND внешний GND;

3. OUT малые платные цифровые выходные интерфейсы (0 и 1);

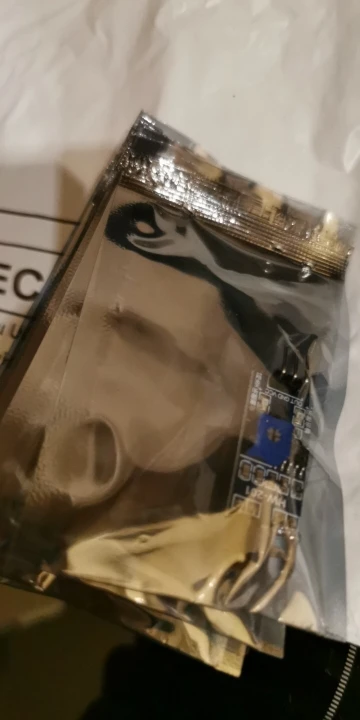

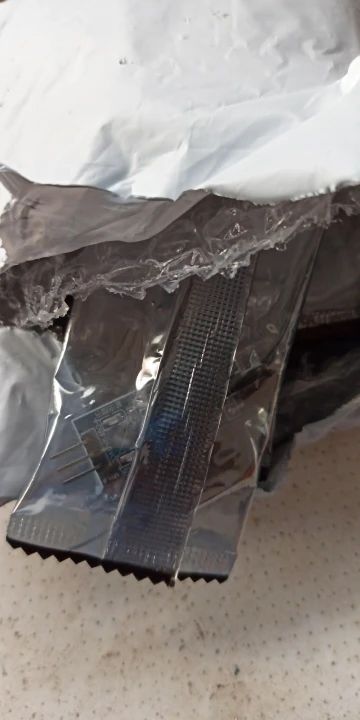

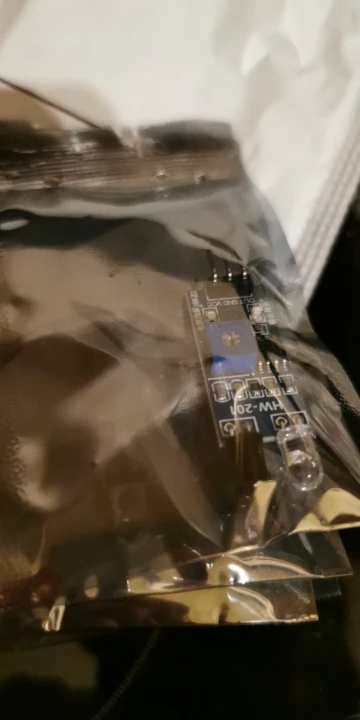

Посылка

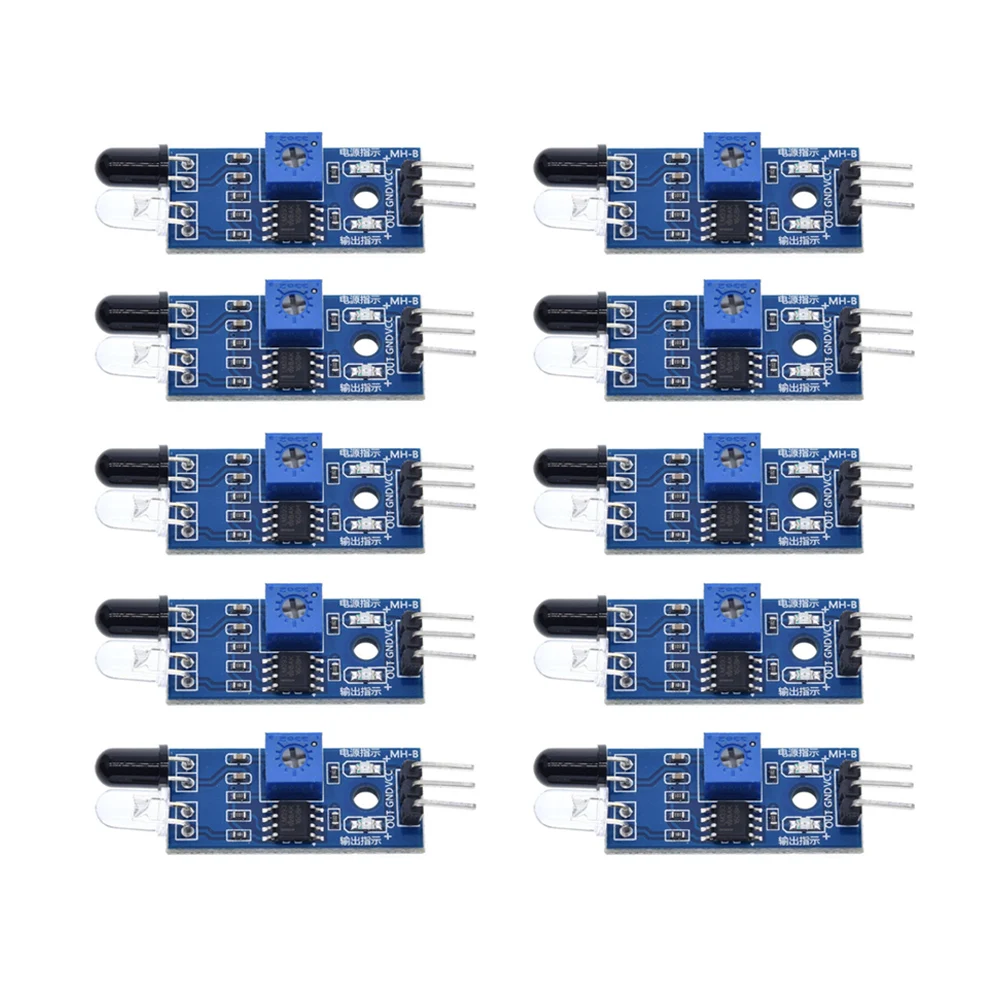

10 шт. x модуль
