JPC-7 Многополосная мини-buddipole HF Коротковолновая GP наружная портативная антенна QRP для любительской радиостанции

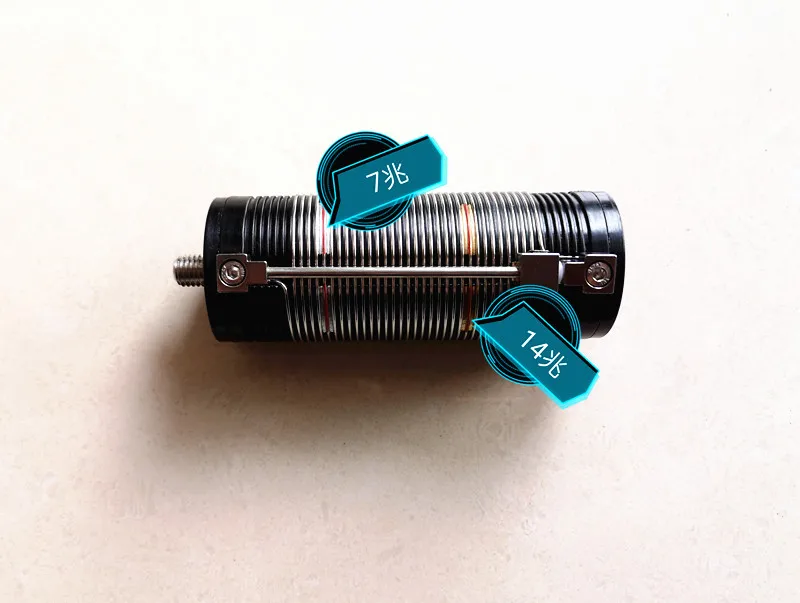

Новая версия антенны заменила оригинальную катушку на скользящий регулятор в октябре 2019. Шрапнель была добавлена к оригинальной, увеличивая прочность шрапнели, чтобы сделать контакт с катушкой более надежным. Новая версия магнитному полю фокусирующей электромагнитной катушки следов катушек в 20-40 того, что наши производственные мощности включают в полос соответственно. При использовании в 20 метров, вам нужно всего лишь перетащите ползунок свяжитесь со мной золотом метка позиции, а затем сократить односторонние штыревая антенна примерно на каблук 10 см. Просто Отрегулируйте штыревой антенной. Перетащите ползунок свяжитесь со мной серебряное клеймо позиции на 40-метрового диапазона. После того, как вытягивается штыревая антенна, ее можно использовать напрямую. 21 триллион состоит из двух витков с каждой стороны антенны стержня, все стержни вытягиваются

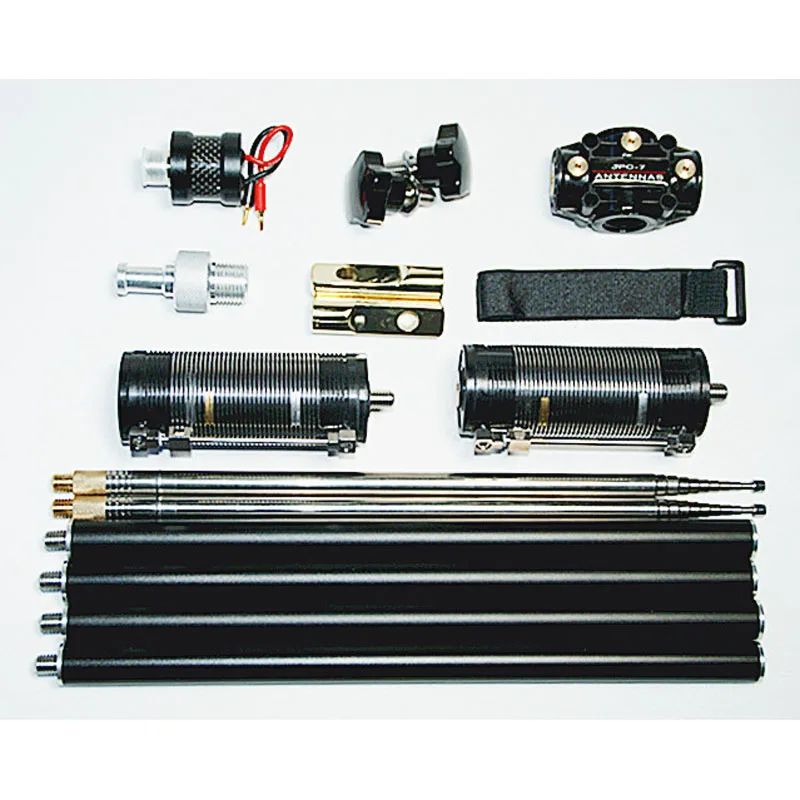

Список деталей:

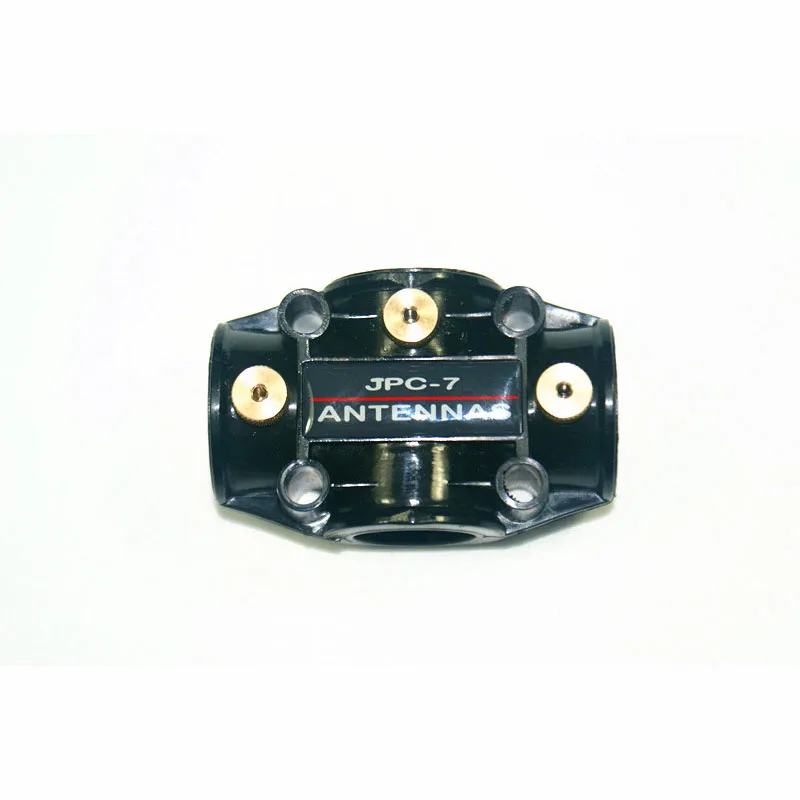

1 1 соединительное основание (материал: нейлон)

2 2 многополосные катушки (40 м-10 м, материал: нейлон)

3 трубы из оксида алюминия 4 (черный), размер 19 × 320 мм

4 Топ 2,5 м Нержавеющая Сталь Гибкая штыревая антенна (Пользовательские утолщенной)

5 пластиковых винтов 2

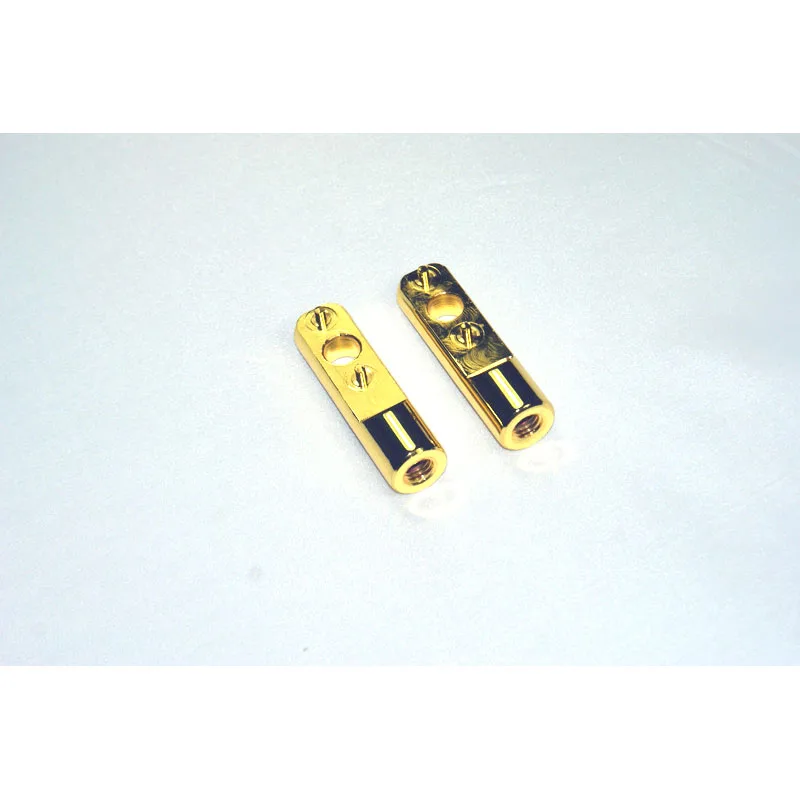

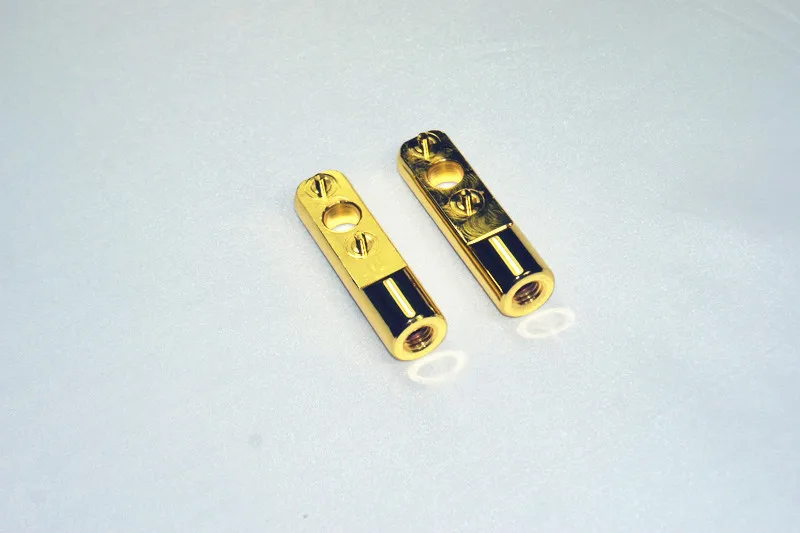

6. Установка 2 медных соединителей для положительного V

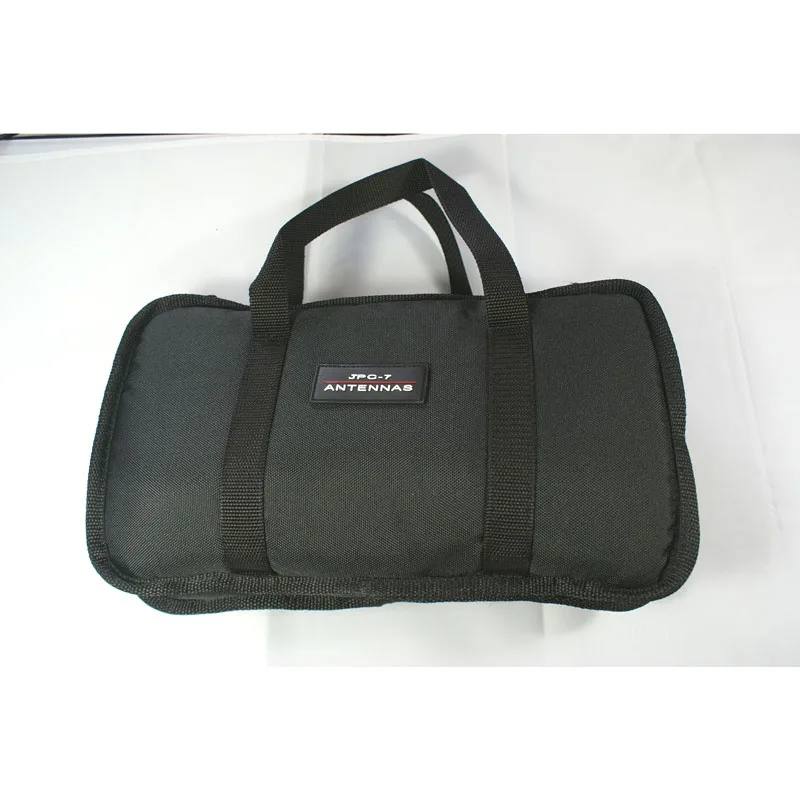

7 черная ручная сумка, 37*23 см

8 один специальный алюминиевый адаптер для подключения штатива

Примечание: не в бумажном руководстве

Пункт продажи

Рекомендуется не добавлять осцилляторы по желанию, в противном случае это может повредить базу. Если вы хотите добавить до двух алюминиевых трубок с каждой стороны

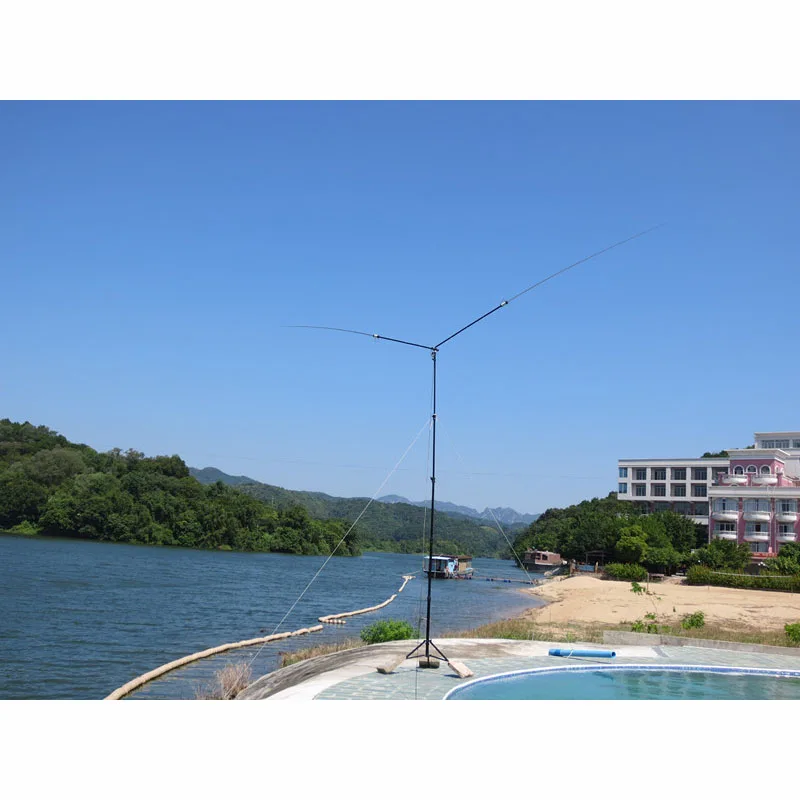

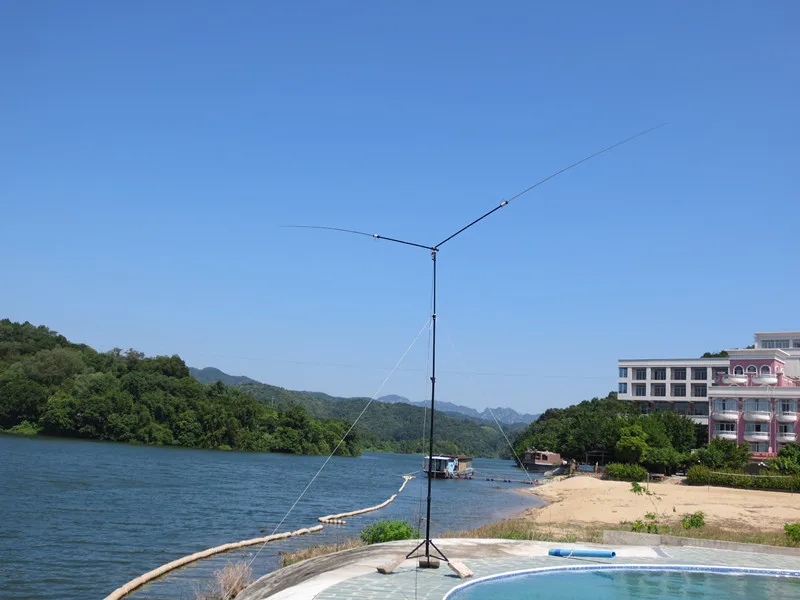

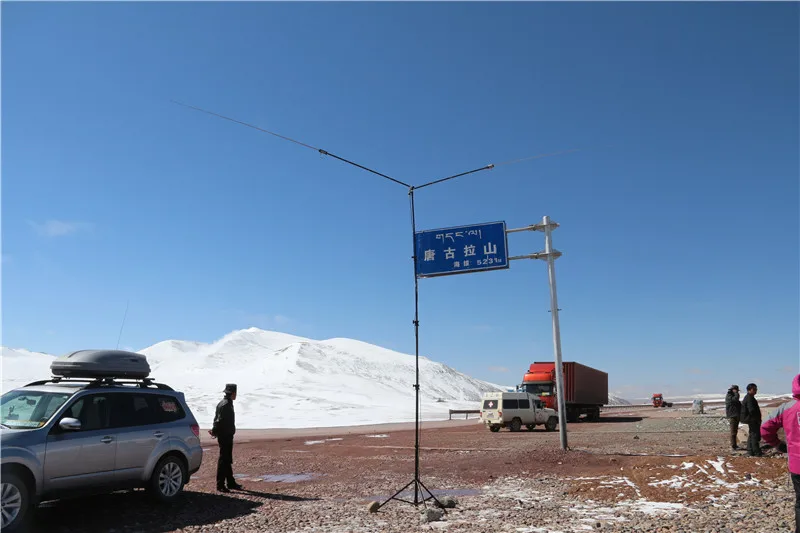

Мини-буддипольная антенна-это мини-версия небольшой портативной антенны, предназначенной для полевой мобильной связи. Он полностью сделан в соответствии с оригинальным стандартом и может работать на 2, 6, 10, 12, 15, 17, 20, 30, 40 метров. После усадки длина составляет 34,5 см. Два вибраторы расширена до 6,6 метров. Размер сумки: 37 см * 23 см, вес 1,8 кг, легко носить с собой и настройка, до тех пор, пока вы имеете в опорная штанга и фидер, вы можете настроить его. Все другие аксессуары готовы для вас, кроме того, если вам нравится метод установки GP, вы можете купить другую наземную сеть и наземный якорь, чтобы создать набор изысканных PAC-12. Такой набор антенн эквивалентен каждому из JPC-7 и PAC-12. Очень экономичная, с большим значением наземная сеть, наземный якорь катушки бобины и основание сделаны литья под давлением. Он не сделан вручную. Материал-нейлон. Алюминиевая трубка пескоструйная и окисляется до черного, что очень красиво оснащено специальной черной сумкой для рук, которая идеально защищает антенну, легко переносится и более градуируется. Легко и быстро настроить, его можно завершить за 3 минуты одним человеком

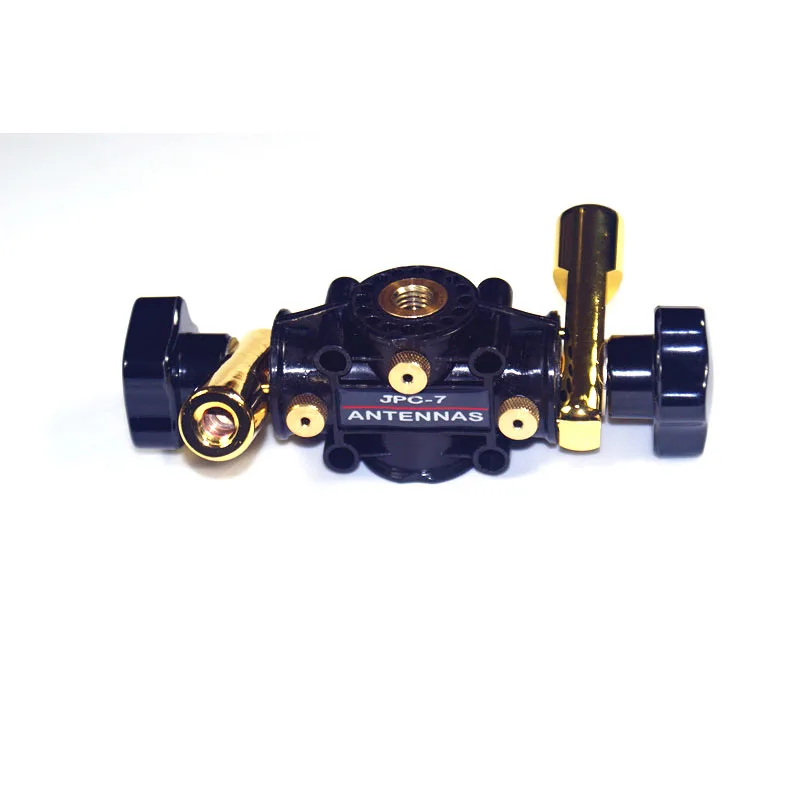

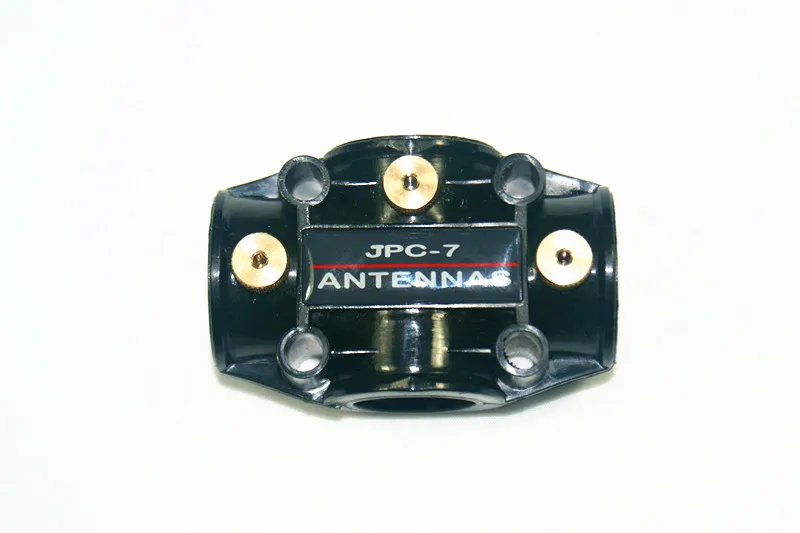

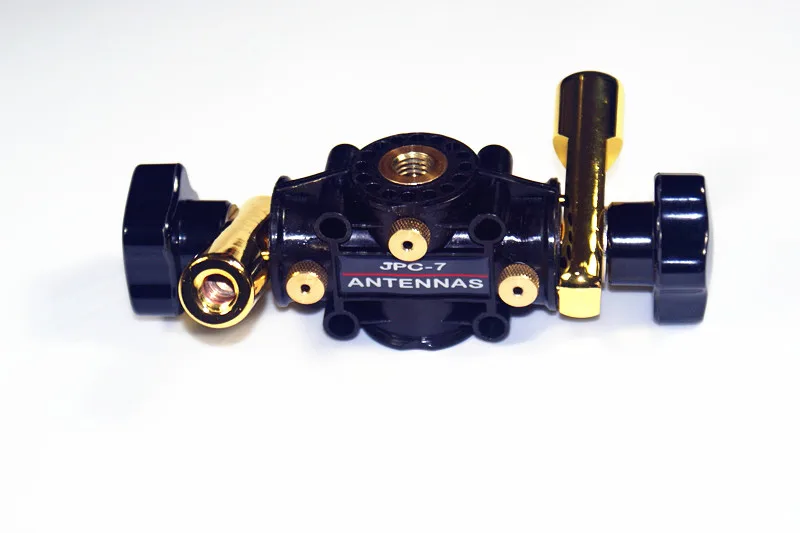

Алюминиевые детали в соединительном сиденье были заменены медными деталями, которые прочнее и долговечнее.

Меры предосторожности при использовании антенны: 1. Последовательная сборка каждой антенны: соединительное основание-две алюминиевые трубки-индукционная катушка-Тяговая антенна 2. При использовании низкомощной антенны не обмотайте питатель по кругу и не открывайте все питатели, в противном случае это повлияет на регулировку стоячих волн, И Мощность Антенны высокой мощности не имеет значения. 3. Первая сторона рядом с антенной стержня является первым кругом, считая сбоку с фиксированным винтом катушки. Не считайте половинный круг с винтом. 4. При регулировке стоящей волны найдите самую низкую точку стоящей волны, когда есть талант-метр, и посмотрите, является ли Резонансная частота высокой или низкой. Если резонансная частота высокая, это означает, что антенна короткая. Увеличьте количество катушек индукционной катушки. Если он низкий, Сократите антенну стержня или Уменьшите количество катушек индукционной катушки. Если нет счетчика талантов, используйте стоящую волновую таблицу, которая поставляется с радио, установите его в режим FM, AM или RTTY, уменьшите мощность передачи до 10 Вт, нажмите кнопку передачи, Отрегулируйте регулятор радиочастоты и найдите каждый частотный диапазон. Минимальная точка постоянного волна, посмотрите на уровне резонансной частоты, а затем используйте привлекательность метод регулировки справочных данных: 40 м) с волнами длинного диапазона: 7,050-начиная со стороны алюминиевой трубки, 5-й круг и 4-й круг (позиции отмечены серебром). 20 метров с волнами длинного диапазона: 14,270-7th и 9th круги (золотой отмеченные позиции) подсчитываются со стороны стержня антенны. Вытянув 10 секций антенны стержня, укоротите стержень с одной стороны примерно на 10 см. Стоячая волна 1,0-1,2 он состоит в том, чтобы сократить штыревая антенна с одной стороны, и с другой стороны не нужно настраивать. 》 15-метровый ремешка: 21 мегабайт два поворачивается на каждой стороне обеспечивают работу в штыревая антенна и стержень все вытащить 10-метровый с волнами длинного диапазона: Вытащить все десяти слоев Гибкая штыревая антенна, а затем Вытяните одну из штыревые антенны около 7 см, 29,600 стоячая волна 1,2Примечание: половина круга с винтом не считается
