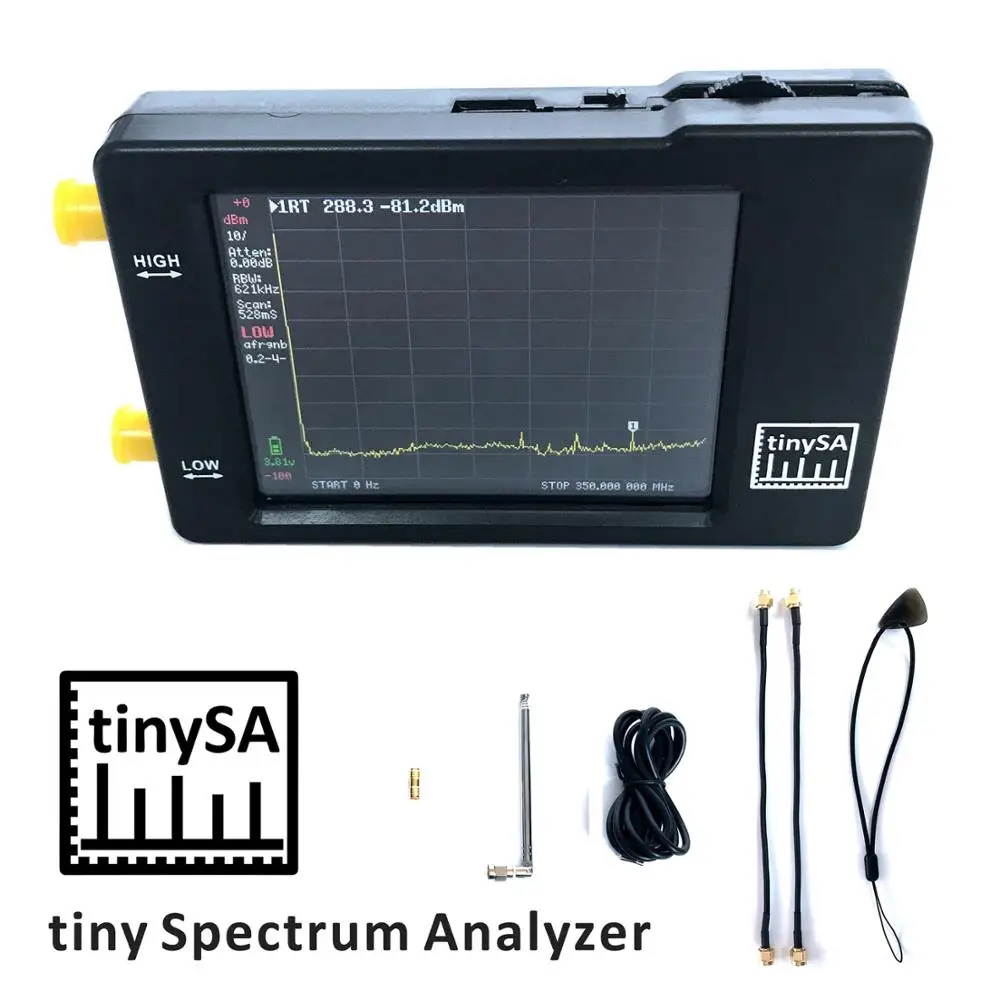

Портативный анализатор спектра TinySA, дисплей 2,8 дюйма с батареей

Портативный анализатор спектра TinySA, дисплей 2,8 дюйма с батареей

Name: 🛍 Портативный анализатор спектра TinySA, дисплей 2,8 дюйма с батареей
Brand: Разное
SKU: 1005001509885307
Price: 4016.25 RUB
Availability: InStock
Rating: 5 (16 reviews)

10 Отзывов

15 Заказов

4 016,25₽

В наличии!

Перейти

Последнее обновление: 28.05.2022

Ручной крошечный анализатор спектра TinySA, 2,8 дюйма, дисплей с ба...

235 Отзывов

660 Заказов

2 557,33₽

Посмотреть

Последнее обновление: 05.06.2022

Анализатор спектра 35-4400 МГц, зеркальный анализатор спектра, сете...

12 Отзывов

39 Заказов

6 708,91₽

Посмотреть

Последнее обновление: 19.05.2022

Портативный анализатор спектра, портативный анализатор частоты с се...

1 Отзывов

1 Заказов

3 012,30₽

Посмотреть

Последнее обновление: 19.05.2022

Спасибо за вашу поддержку tinySA Эрика и хугена.

TinySA сейчас в наличии.

Поддержка:Https://groups.io/g/tinysa

Техническое описание:

Https://tinysa.org/wiki/pmwiki.php?n=Main.TechnicalDescription

block

Описание товара

Параметры

Пользовательский интерфейс:

* Разрешение дисплея 320*240 пикселей
* Диагональ экрана 2,8"
* 16 бит на пиксели RGB
* Резистивное сенсорное управление
* Управление переключателем Jog
* Управление последовательным портом USB
* Дополнительный порт TTL USART (SW еще не реализован) на внутренней печатной плате
* Линейный источник питания для избежания переключения шума.

Спецификация ввода/вывода tinySA делится на 4 режима

Спецификация низкого входного режима:

* Диапазон входных частот от 100 кГц до 350 МГц
* Входное сопротивление 50 Ом при установке затухания на входе до 10 дБ или более.
* Выбираемое ручное и автоматическое затухание входа от 0 дБ до 31 дБ За 1 дБ шаг
* Абсолютный максимальный уровень ввода без затухания + 10 дБм
* Абсолютная Максимальная входная мощность с затуханием 30 дБ + 20 дБм на короткий период
* Входная Точка перехвата продуктов модуляции третьего заказа (IIP3) с затуханием 0 дБ + 15 дБм
* 1 дБ точка сжатия на + 2 дБм с ослаблением 0 дБ
* Разрешение детектора мощности 0,5 дБ и линейность по сравнению с частотой +/-1 дБ
* Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ
* Самый низкий Видимый сигнал с использованием полосы пропускания в разрешении 30 кГц-102 дБм
* Точность частоты равна выбранной полосе пропускания разрешения
* Фазовый шум-90 дБ/Гц при смещении 100 кГц и-115 дБ/Гц при смещении 1 МГц
* Свободный динамический диапазон при использовании полосы пропускания 30 кГц 70 дБ
* Выбираемые вручную фильтры разрешения 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.
* На экране разрешение 145 или 290 точек измерения.
* Скорость сканирования более 1000 точек в секунду с помощью фильтров с наибольшим разрешением.
* Автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания
* Вариант подавления прямозубчатого типа для оценки того, генерируются ли определенные сигналы изнутри или фактически присутствуют в входном сигнале

Характеристики режима высокого ввода:

* Диапазон входных частот от 240 МГц до 960 МГц
* Поскольку отсутствует входной ленточный фильтр, сильные сигналы за пределами диапазона от 240 МГц до 960 МГц могут вызвать искажение канальных сигналов
* Абсолютный максимальный уровень ввода без затухания + 10 дБм
* Вход точки перехвата продуктов модуляции третьего заказа (IIP3)-5 дБм
* 1 дБ точка сжатия при-6 дБм с ослаблением 0 дБ
* Разрешение детектора мощности 0,5 дБ и линейность по сравнению с частотой +/-1 дБ
* Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ
* Самый низкий Видимый сигнал с использованием полосы пропускания в разрешении 30 кГц-115 дБм
* Точность частоты равна выбранной полосе пропускания разрешения
* Свободный динамический диапазон при использовании полосы пропускания 30 кГц 50 дБ
* Выбираемые (автоматические и ручные) фильтры разрешения 3, 10, 30, 100, 300 и 600 кГц
* Дополнительный входной аттенюатор 25 дБ до 40 дБ. Погрешность уровня мощности при активации этого аттенюатора увеличивается до +/- 15 дБ
* На экране разрешение 145 или 290 точек измерения.
* Скорость сканирования более 1000 точек в секунду с помощью фильтров с наибольшим разрешением.
* Автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания

Характеристики низкого выходного режима:

* Синусовый выход с гармониками ниже-40 дБ фундаментального
* Диапазон выходных частот от 100 кГц до 350 МГц
* Выходной уровень выбирается за 1 дБ шагов от-76 дБм до-6 дБм
* Дополнительный AM, узкий FM и широкая FM-модуляция или медленная развертка в течение выбираемого диапазона частот

Характеристики высоковыходного режима:

* Выход прямоугольной волны
* Диапазон выходных частот от 240 МГц до 960 МГц
* Выходной уровень выбирается с переменным шагом от-38 дБм до + 13 дБм
* Дополнительная узкая FM-и широкая FM-модуляция или медленная развертка над выбираемым диапазоном частот

Характеристики эталонного генератора:

* Дополнительный выход прямоугольной волны с фундаментальными на-25 дБм, подключенными к высоким входам/выходам
* Частота может быть установлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.

Характеристики аккумулятора:

* Время зарядки макс. 1 час при минимальном USB-порте 500 мА или зарядном устройстве USB
* Работа на полностью заряженном аккумуляторе не менее 2 часов

Авторские права:

* TinySA является товарным знаком, находящимся на стадии регистрации.

Вопросы еще не задавались...

Отзывы покупателей

A***n

Страна: UA Color: tinySA x1 Доставка: Cainiao Standard For Special Goods 12.07.2021

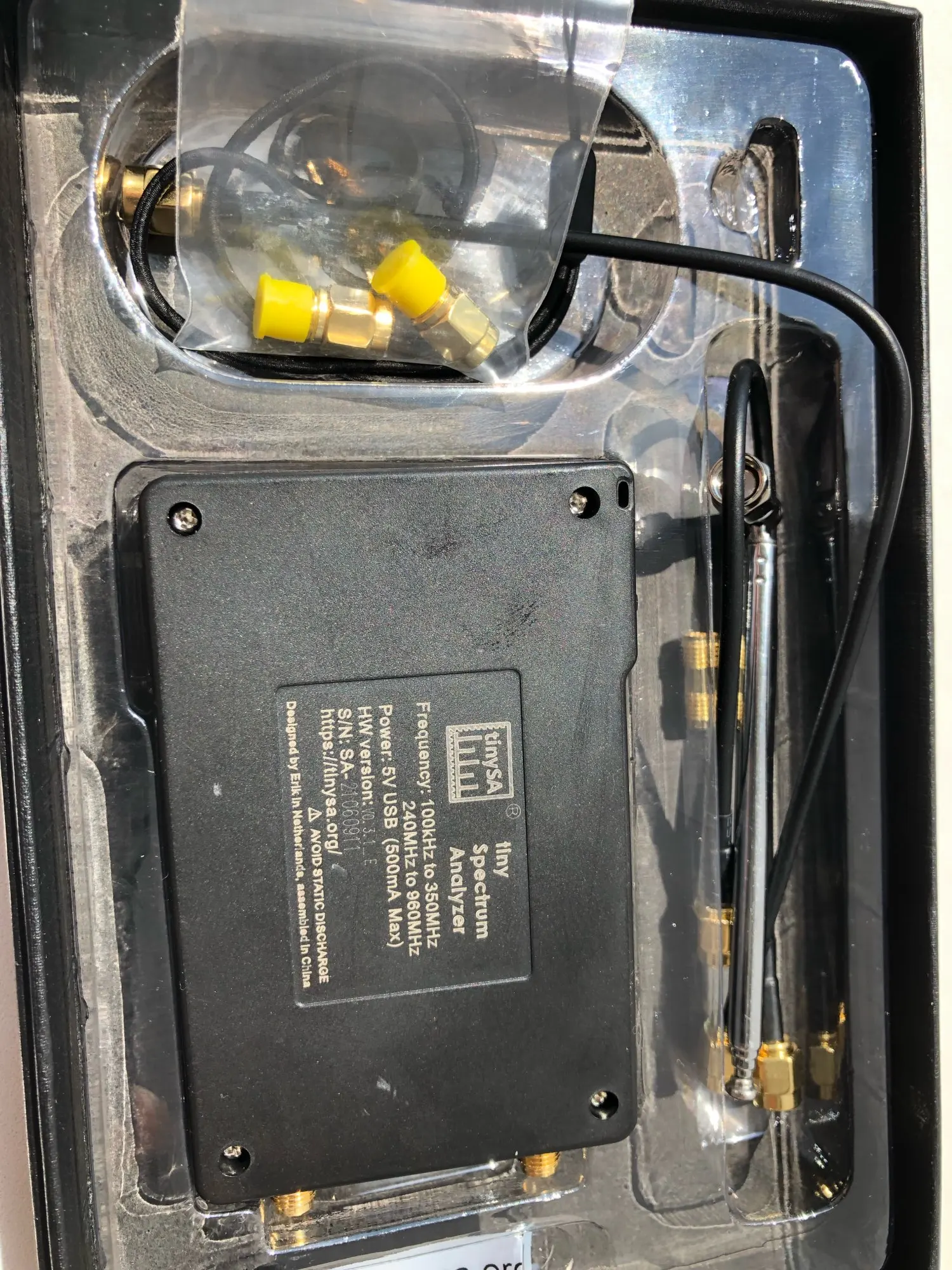

Упаковка очень хорошая, доехало довольно быстро в Днепр. Проверил, всё работает, номер сделан лазерной гравировкой, похоже что оригинал. Рекомендую
