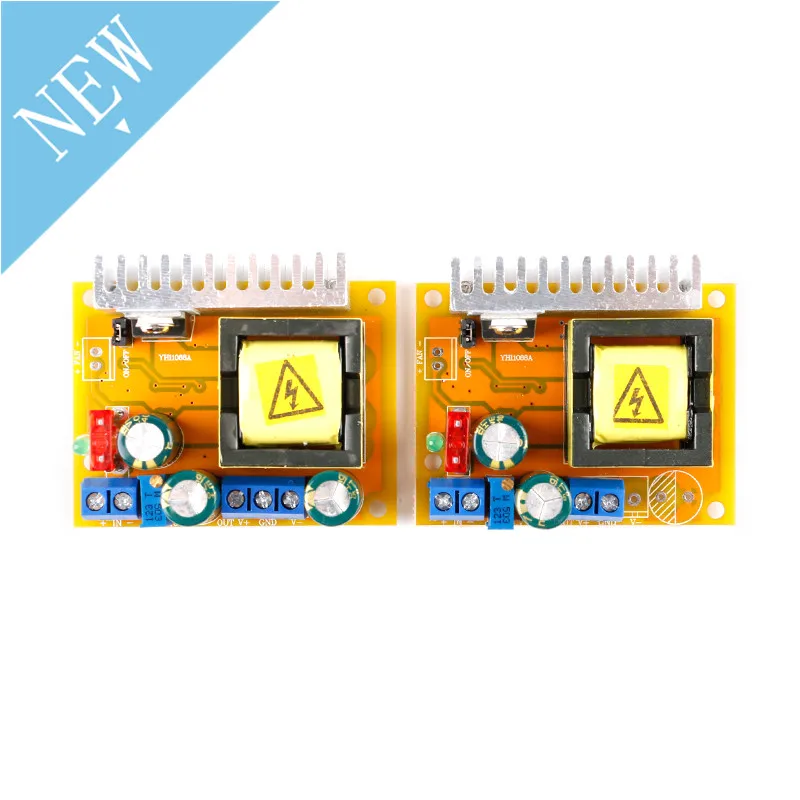

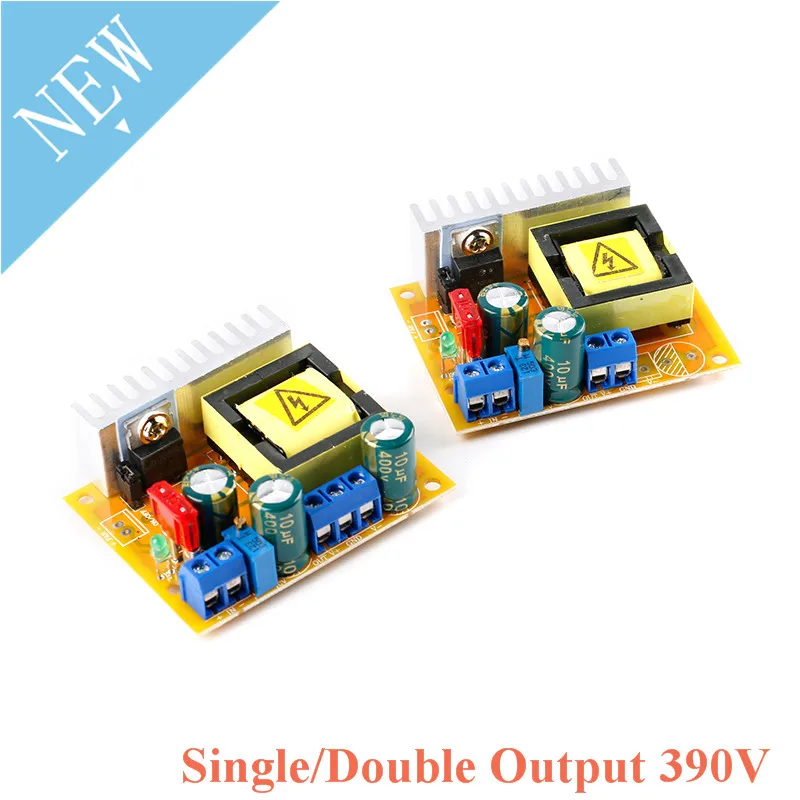

DC-DC высокое Напряжение конденсатор с алюминиевой крышкой зарядки импульсный Повышающий Модуль 8-32V постоянного тока до 45V-390V плата преобразователя Регулируемый регулятор подачи воздуха одно/двойной Выход
DC-DC высоковольтный Повышающий Модуль, плюс или минус 45-390 в ультра-Широкий диапазон напряжения, входная защита двойного тока, функция стабилизации выходного напряжения, мощность электронного оборудования, вы можете установить выходное значение в соответствии с напряжением вашей системы. Подходит для зарядки конденсатора, охотничьей охраны, уничтожения грызунов, зарядки светящейся трубки, электромагнитного пистолета.
Название модуля: модуль высокого напряжения
Характер модуля: неизолированный модуль boost

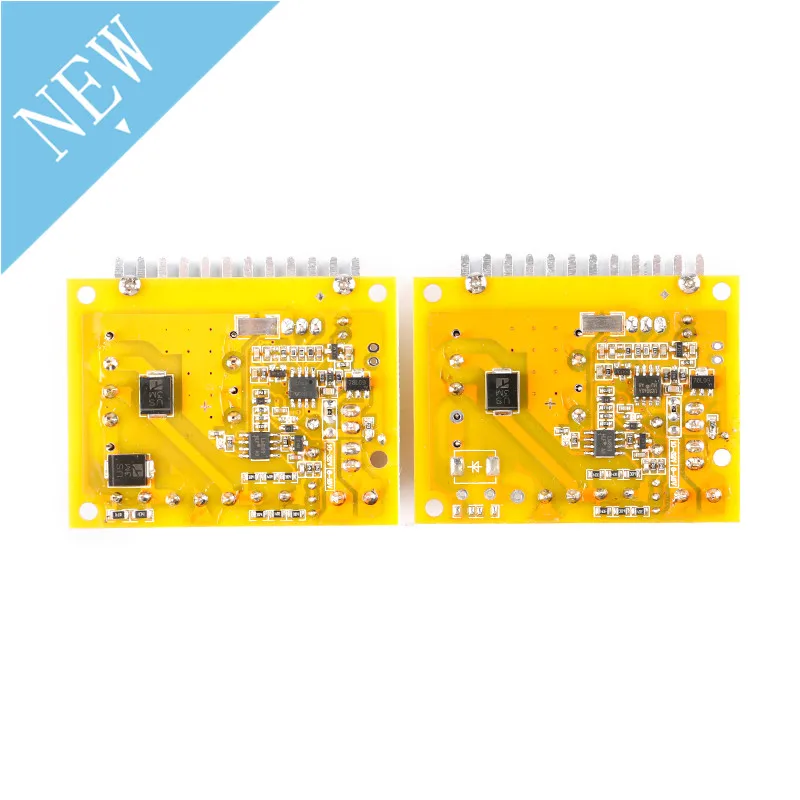

Входное напряжение: два диапазона входного напряжения являются необязательными (выбирается перемычкой на задней части печатной платы, доставка по умолчанию составляет 10-32 В вход)
1. 8-1 6 в вход (для трехструнной литиевой батареи и 12 В батареи)
2. 10-32 В вход (для широкого диапазона входного напряжения)
Входной ток: 5А (макс.)
Тихий Рабочий ток: 15 мА (когда 12 В поднимается до 50 в, чем выше выходное напряжение, тем выше ток покоя будет увеличиваться)
Выходное напряжение: 1, 45-390 в постоянно регулируется.
2. ± 45-390 в постоянно регулируется (выход по умолчанию ± 50 в, этот модуль имеет функцию стабилизации напряжения, после регулировки выходного напряжения, он не является стабильным и не изменяется с изменением входного напряжения)
Выходной ток: 0,2a Макс (зависит от разницы в входном и выходном напряжении, чем выше выходное напряжение, тем меньше выходной ток)
Выходная мощность: 40 Вт (пик 70 Вт)
Рабочая температура: -4CT + 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока)
Рабочая частота: 75 кГц
Эффективность преобразования: до 88% (эффективность связана с входом, выходным напряжением, током и разницей в давлении)
Защита от короткого замыкания: Да. (Введите предохранитель 10 a, пожалуйста, не делайте прямого короткого замыкания выходной конец, чтобы вытянуть дугу! Прямое короткое замыкание и тяга дуги могут повредить устройство выпрямителя, если вы хотите короткое замыкание дуги, пожалуйста, серии резисторов питания, чтобы ограничить ток)
Защита от перегрузки по току: Да. (Входной ток превышает 4,5a, уменьшает выходное напряжение)
Защита от перенапряжения: Да. (Выходное напряжение превышает 41 0 В, уменьшает выходное напряжение)
Защита от обратного подключения на входе: Да (без самоизвлечения, подключение обратного предохранителя, старайтесь не снимать
Обратная.)
Способ установки: Винты 4 3 мм
Режим проводки: выход без сварки терминала (с корпусом для сварочного выхода)

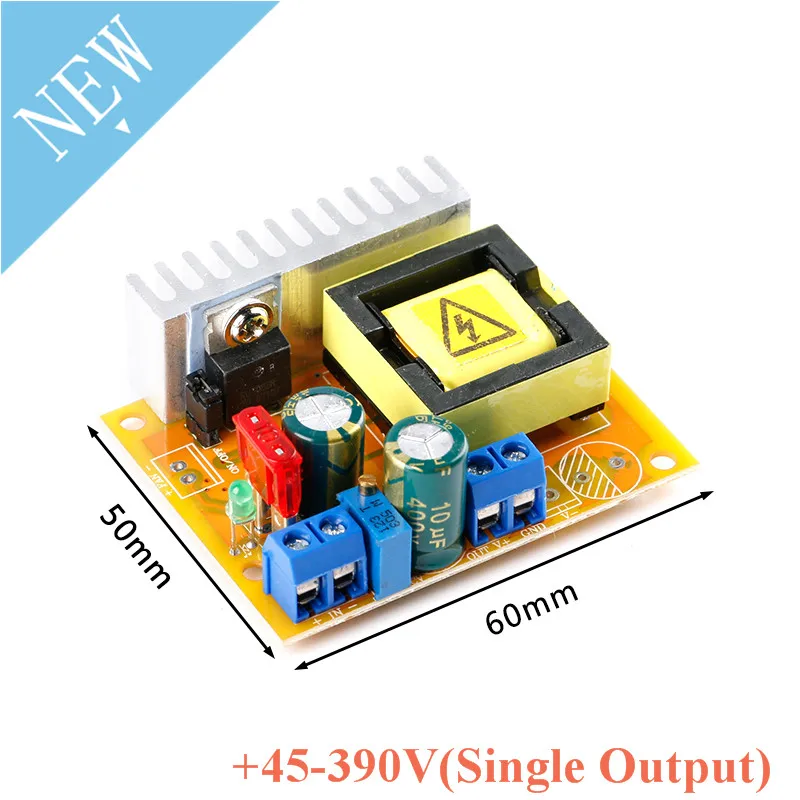

Размер модуля: Длина 60 мм ширина 50 мм Высота 22 мм
Измеренные данные для времени зарядки конденсатора:
470 мкФ полный до 390 в, время 2 секунды
1000 мкФ полный до 390 в, время 4 секунды
2200 мкФ полный до 390 в, время 8 секунд
4700 мкФ полностью заряжен до 390 в, время 18 секунд
