Последнее обновление: 18.09.2024
Описание продукта

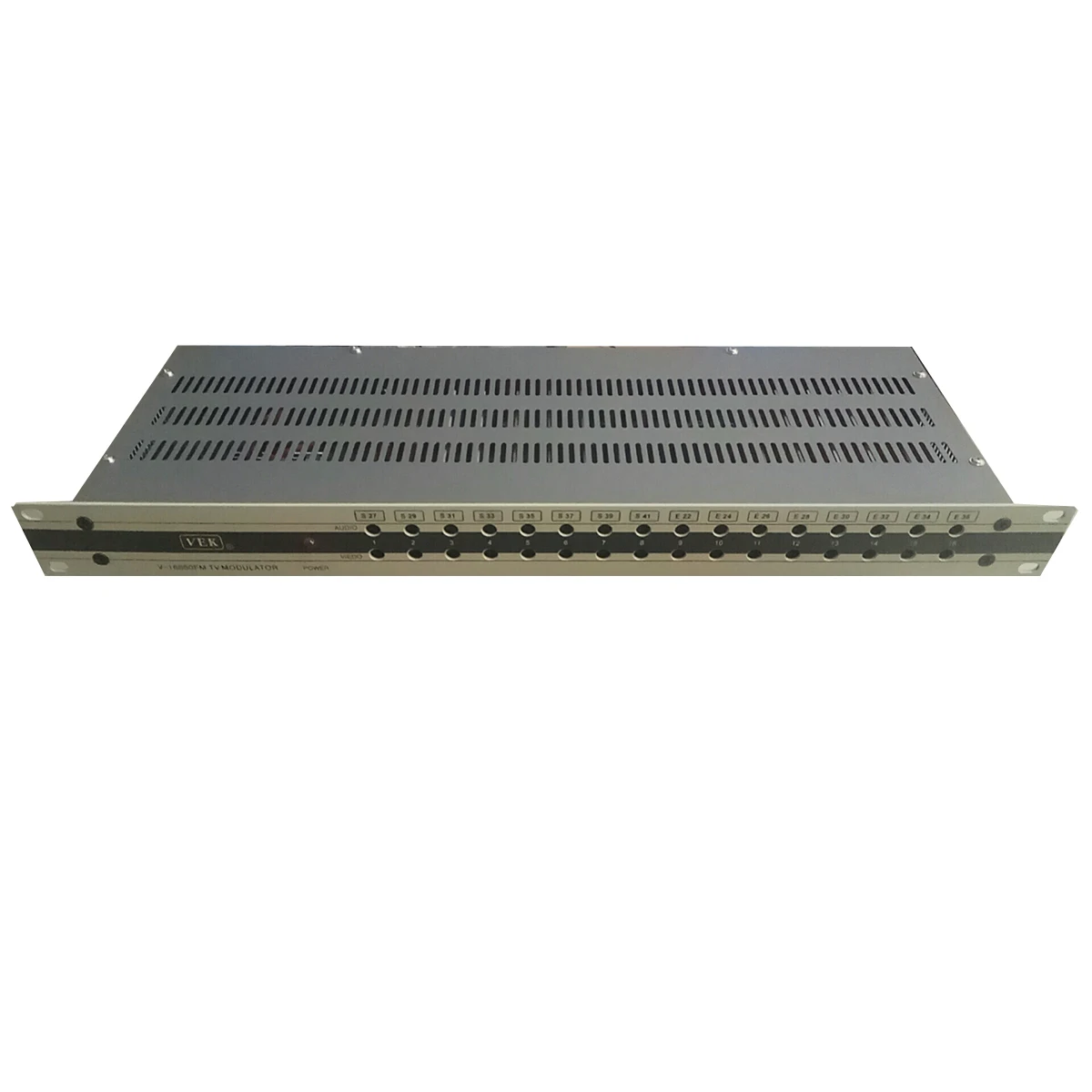

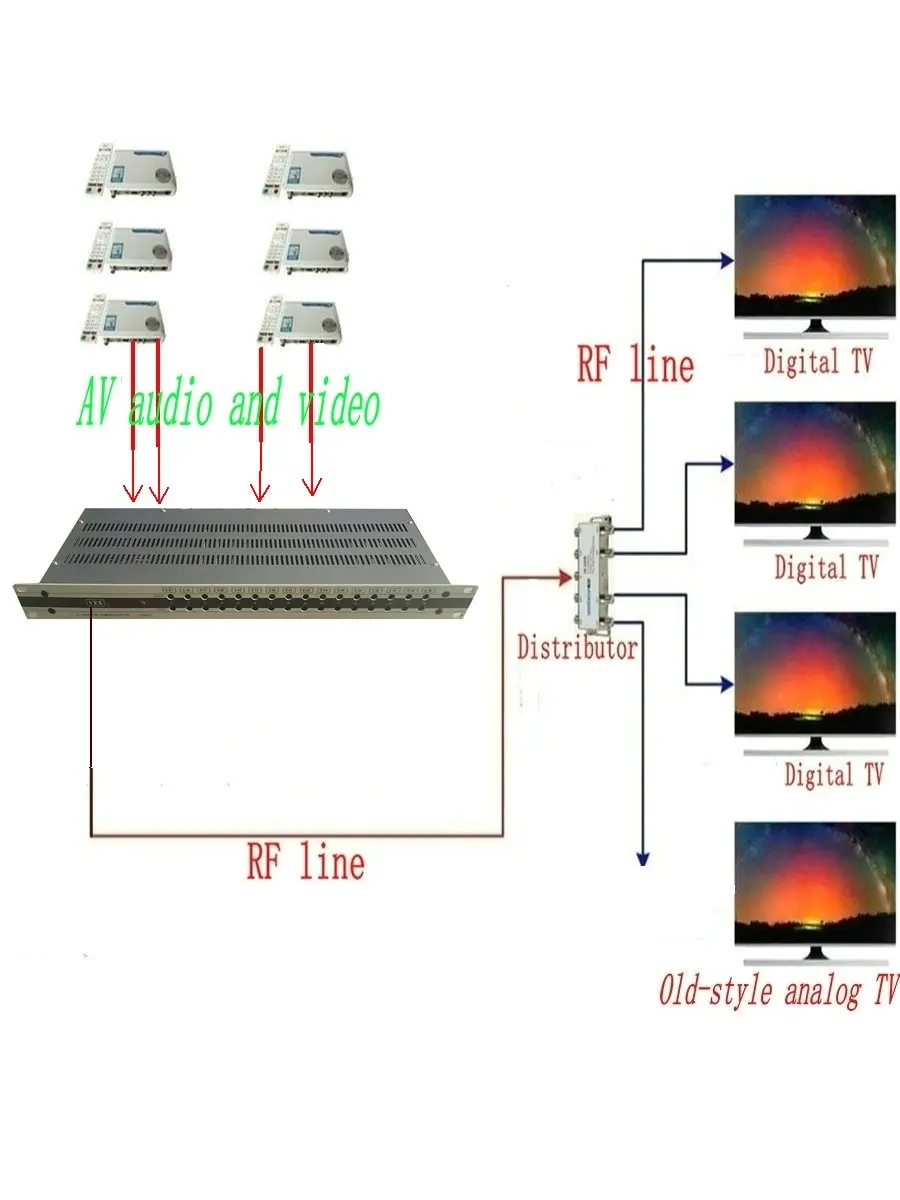

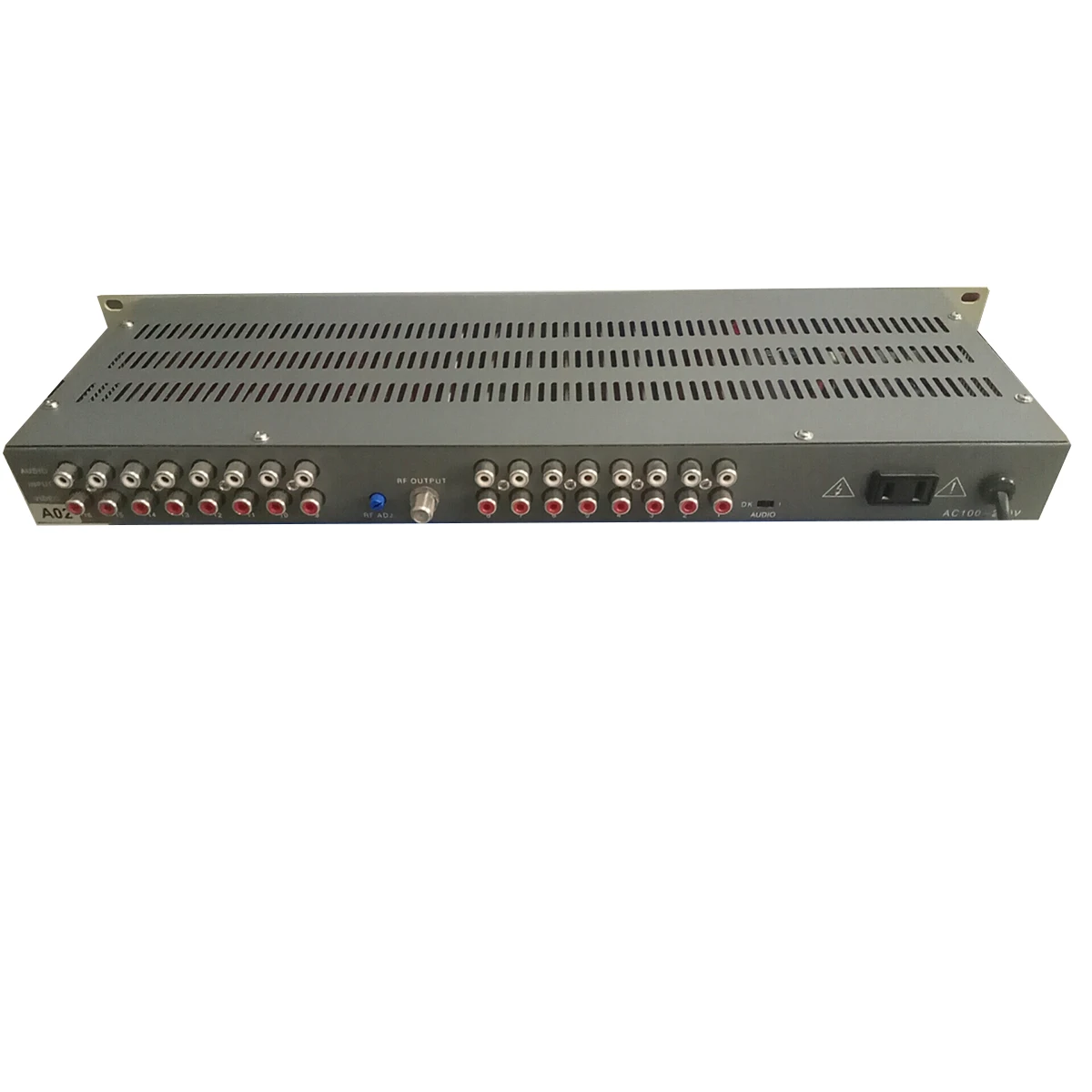

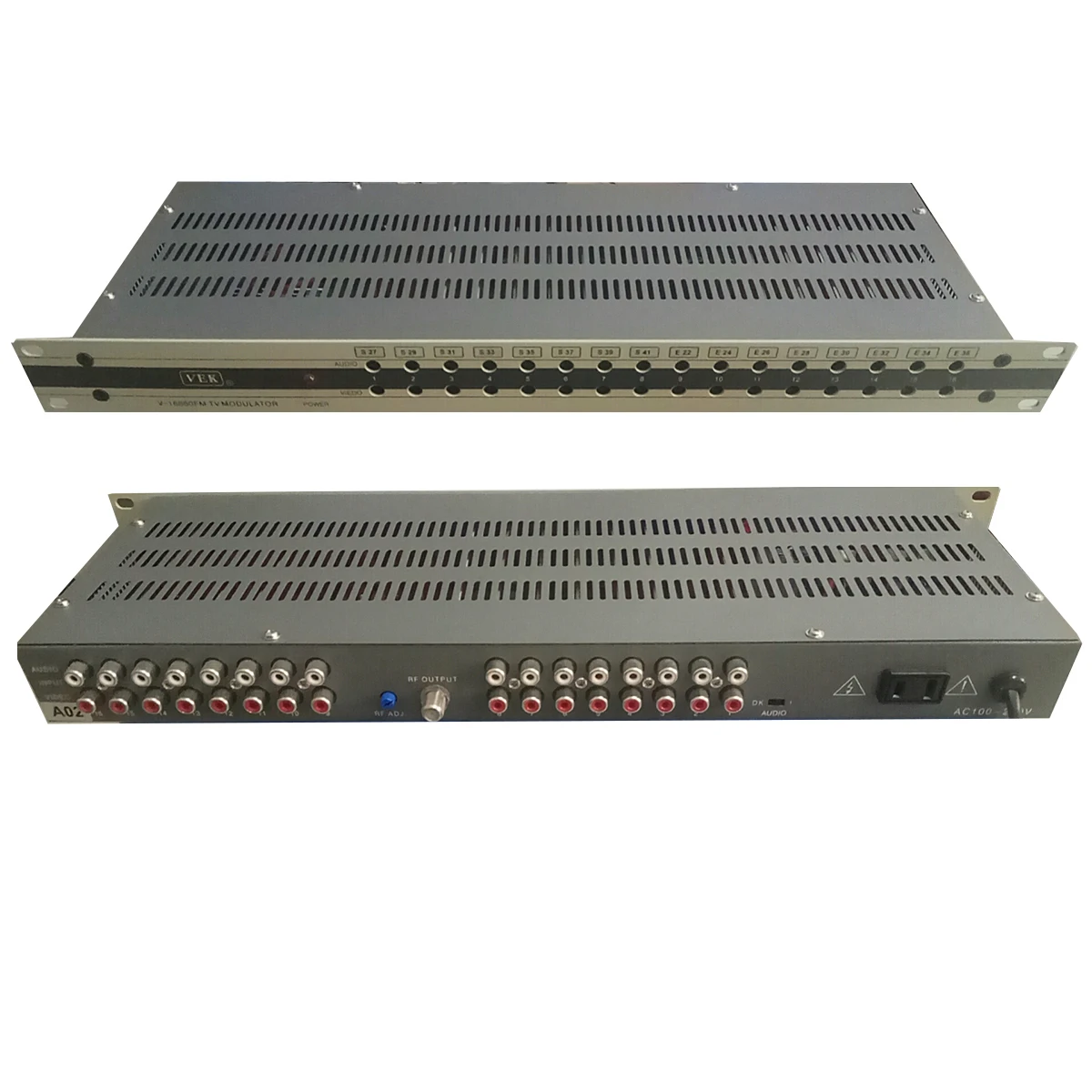

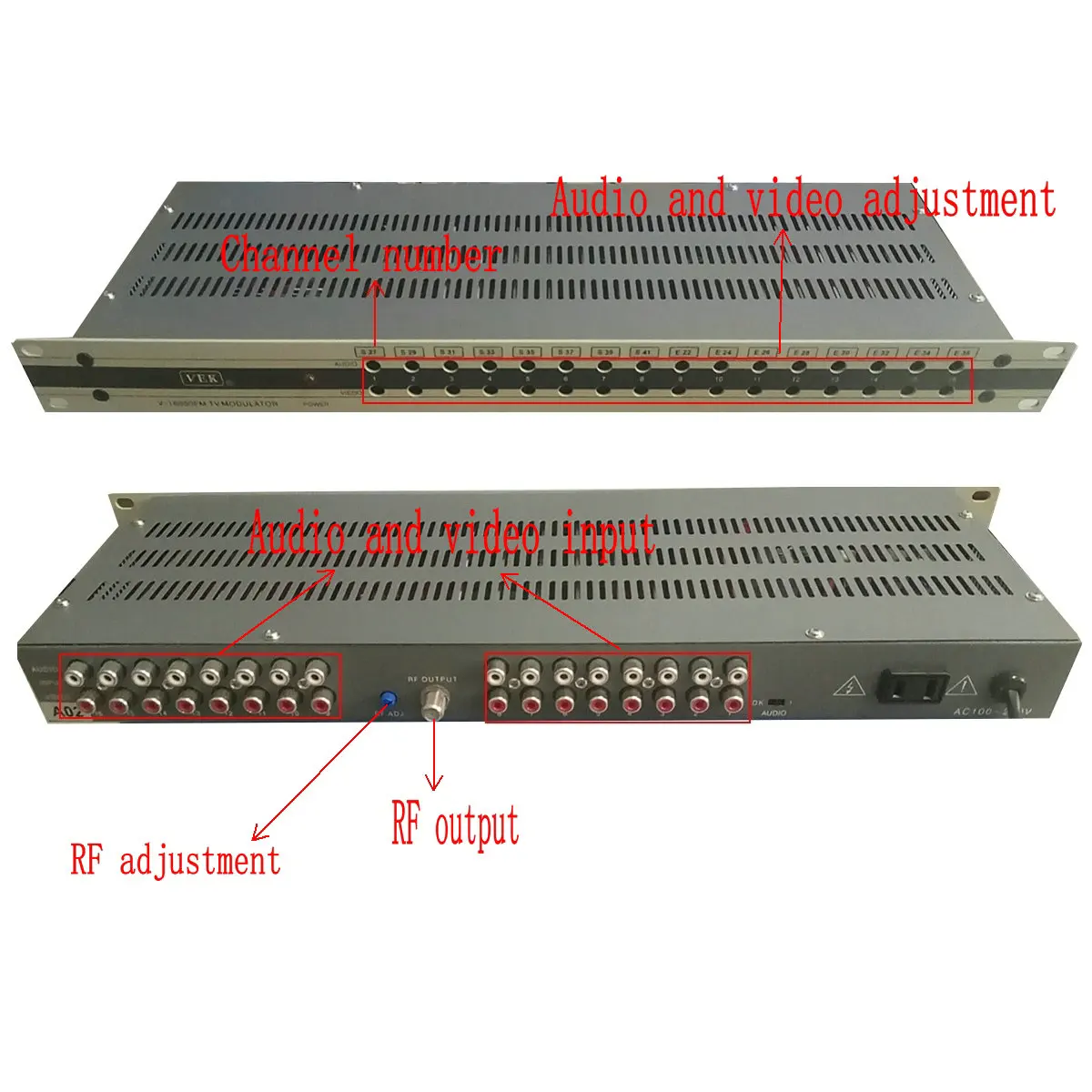

M16-это 16 модульный модулятор. В дорогу будет до 16 аудио-и видеосигналов с 16-ти телеканальными RF-сигналами. Продукт широко используется в гостиницах, больницах, школах, электронных учебных заведениях, заводах, мониторинге безопасности, видео VOD по запросу и других местах развлечений, особенно для преобразования цифрового ТВ-аналога, И централизованной системой мониторинга.
Характеристики продукта
Очень стабильный и надежный Формат M16 каждого канала полностью независим, гибкость конфигурации канала Используется технология высокочастотного и радиочастотного локального осциллятора MCU, стабильность частоты и высокая точность Используются функции каждой микросхемы интегральной схемы, вся высокая надежность Высококачественный источник питания высокого качества, стабильность 7x24 часа
Параметры

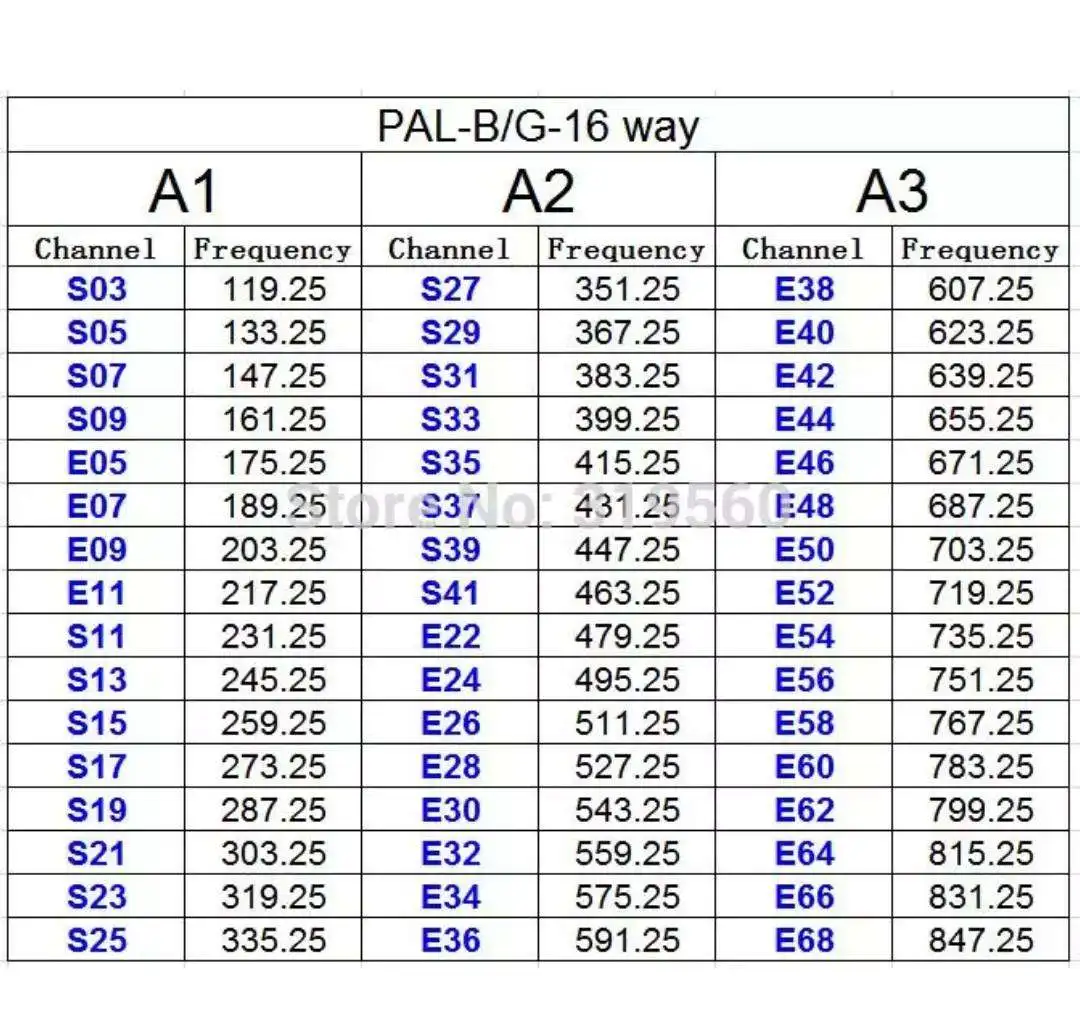

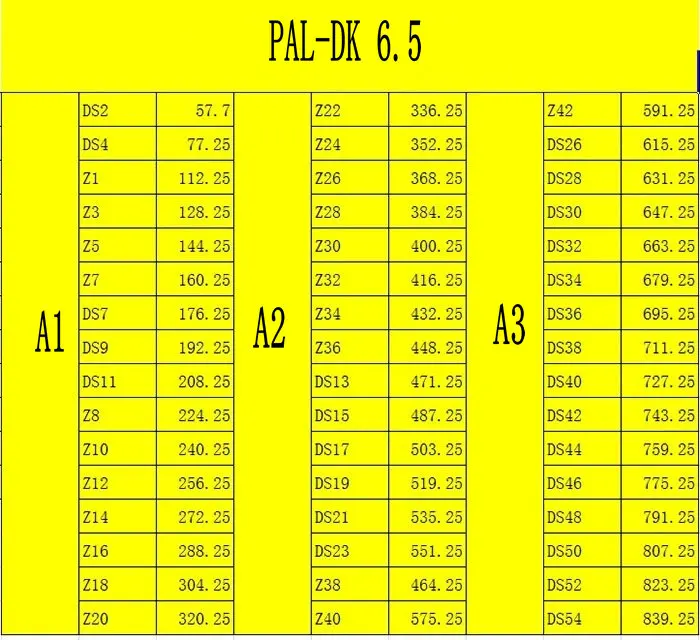

RF исходящий уровень 90 дБмкВ (20 дБ регулируется) Диапазон выходных частот 47 ~ 870 МГц, 16 каналов разделения частот a1-A3 (по желанию заказчика) Точность частоты ± 10 кГц Потеря отражения на выходе RF ≥ 12 дБ Выходное сопротивление 75 Ом Боковое подавление ≥ 45 дБ Передаточное отношение видео-аудио 18 ± 2 дБ Входная амплитуда 0,7-1.4Vp-p full TV сигнал Коэффициент К ≤ 4% Полоса пропускания видео 5 МГц Степень модуляции 87.5% регулируется Дифференциальная фаза DP ≤ 5 градусов Дифференциальное усиление DG ≤ 5% Отношение сигнал/шум ≥ 50 дБ Задержка цвета света ≤ 45 нсек Внутриполосная плоскостность ± 1,5 дБ Отражение видео на входе 30 дБ мин Аудио амплитуда входа 0,775 Vrms Дисбаланс сопротивления 20 кОм Внутриполосная плоскостность ± 1 дБ Отклонение номинальной частоты ≤ 50 кГц Степень искажения ≤ 1% SNR (Отношение сигнал-шум) ≥ 55 дБ Видео-аудио шаг 6500 ± 5 кГц или 6000 ± 5 кГц (4,5, 5.5 можно настроить по запросу) Блок питания входное напряжение переменного тока AC100 ~ 240V (Импульсный блок питания) Рассеиваемая мощность 15 Вт макс. Другая Температура хранения-20 ℃ ----- + 70 ℃ Диапазон используемых температур 0 ℃ ----- + 45 ℃ Размер чехла 19 дюймов 1U
