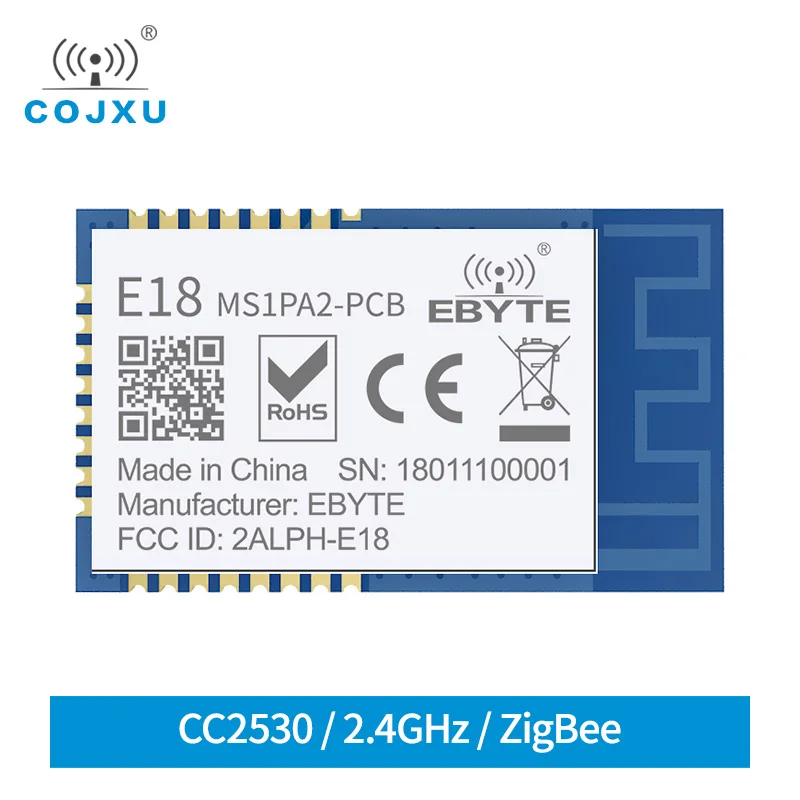

E18-MS1PA2-PCB CC2530 модуль ZigBee 2,4 GHz 20dBm 800m модуль низкого энергопотребления беспроводной приемопередатчик приемник

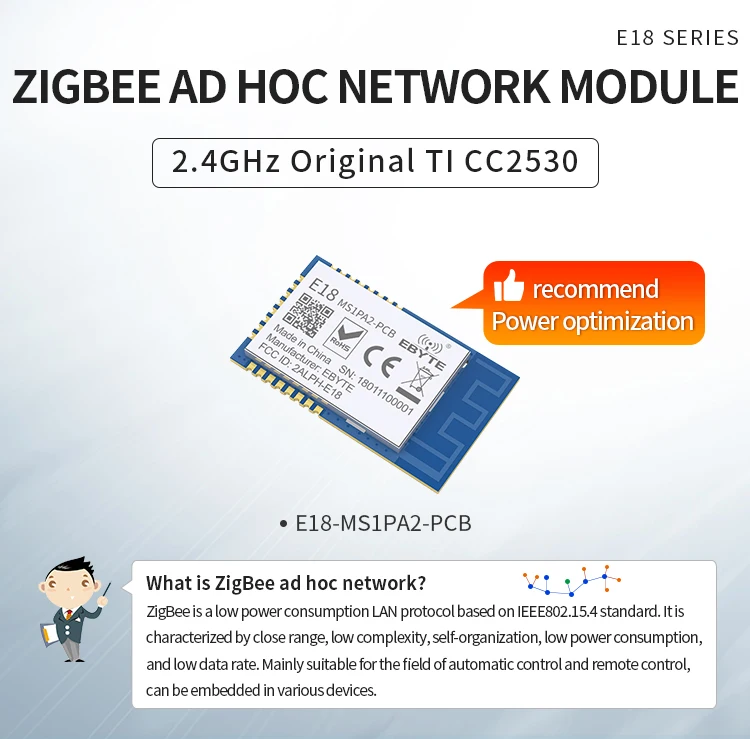

E18-MS1PA2-PCB Малогабаритный 2,4 ГГц ZigBee беспроводной модуль, который был разработан и произведен Чэнду Ebyte. SMD типа с антенной pcb, с мощностью передачи 100 мВт и шаг штыря 1,27 мм. Подходит для различных приложений (особенно для умного дома)
Операционный параметр

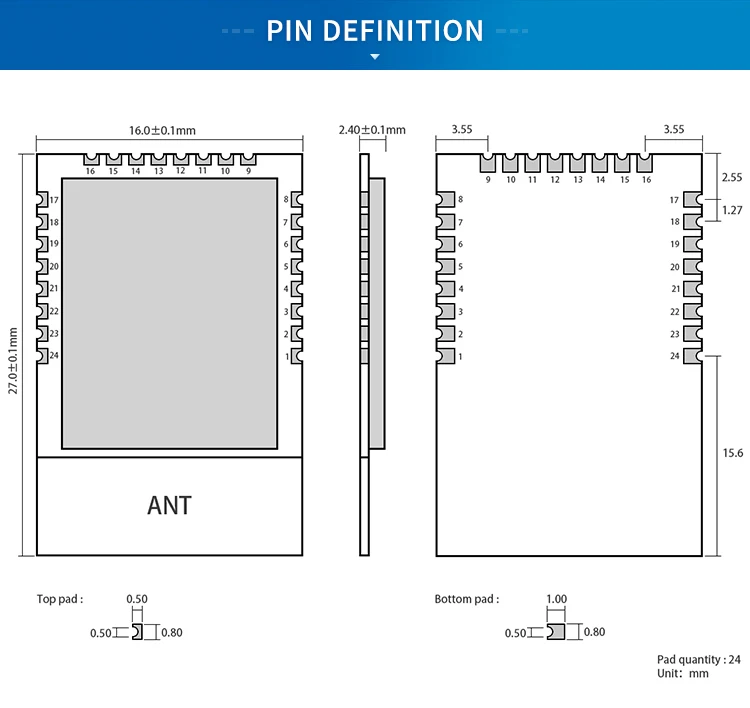

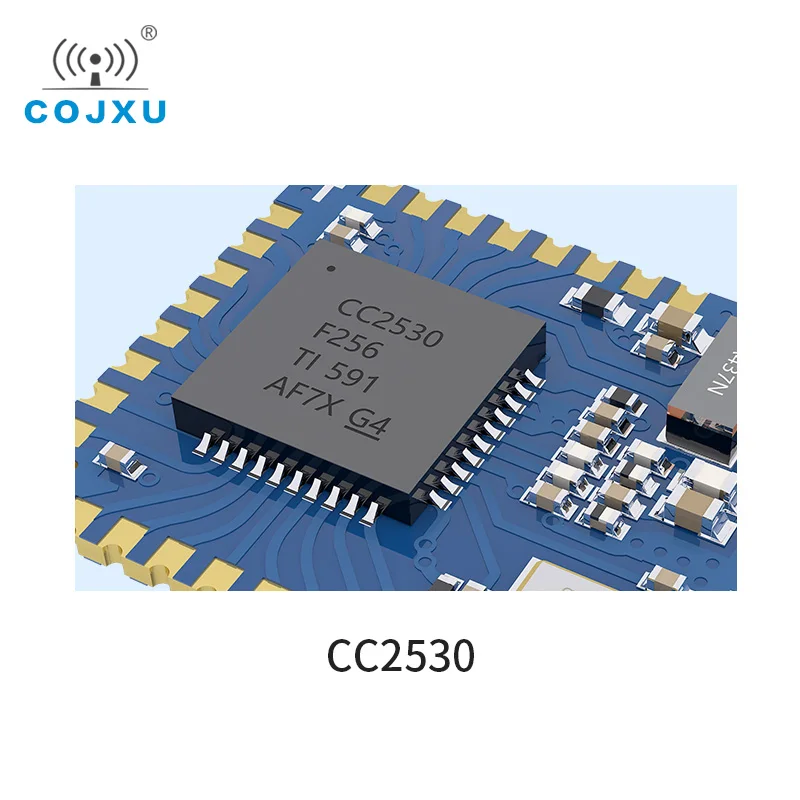

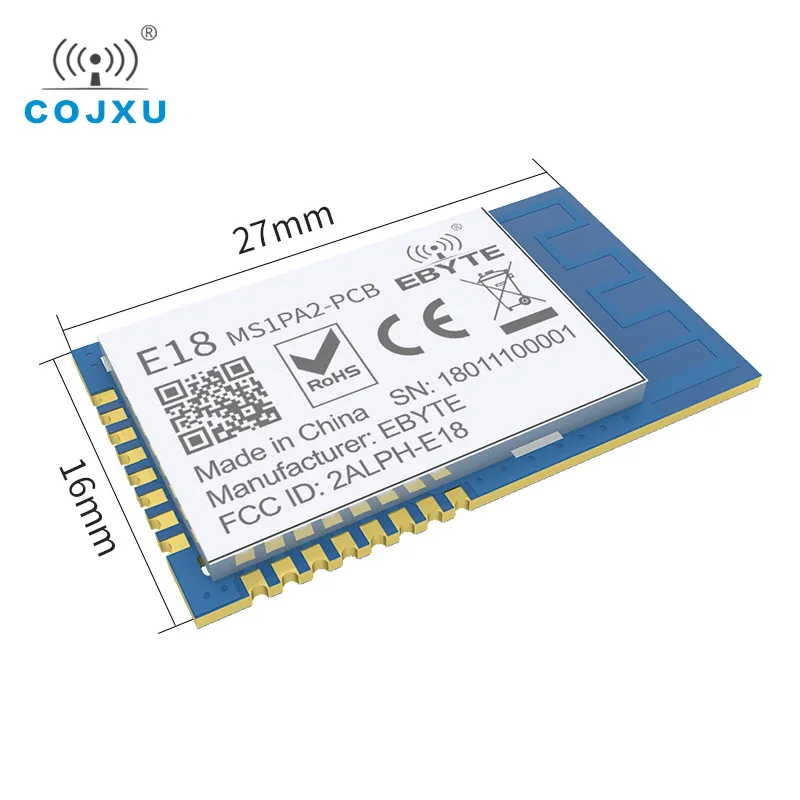

Основные параметры Значение Примечания Мин. Типичный Макс. Рабочее напряжение (В) 2,0 3,3 3,6 ≥ 3,3 V обеспечивает выходная мощность Уровень связи (V) - 3,3 - Для TTL 5 В может быть риск горения Рабочая температура (℃) -40 - 85 Промышленный дизайн Рабочая частота (МГц) 2,400 - 2,480 ISM band Ток TX (мА) - 98 - Мгновенное энергопотребление Ток RX (мА) - 36 - - Ток сна (μA) - 2 - Отключение по Максимальная мощность Tx (дБм) 19,6 20 20,5 - Чувствительность приема (дБм) -99 -98 -97 Скорость передачи данных по воздуху составляет 250 кбит/с Основной параметр Описание Примечания Приблизительное расстояние 800 м Тесты состояние: четкий и открытой местности, antennna коэффициент усиления антенны: 5dBi, антенна, высота: 2,5 м, aur скорость передачи данных: 250 кбит/с Протокол ZigBee - Интерфейс связи I/O Все порты IO Посылка SMD - Интерфейс 1,27 мм - IC CC2530F256RHAT/QFN40 Встроенный PA + LNA Вспышка 256кб - Оперативная память 8 КБ - Сердечник 8051 - Размеры 16*27 мм - Антенна Печатная плата Сопротивление 50 Ом
