1. Обзор программы

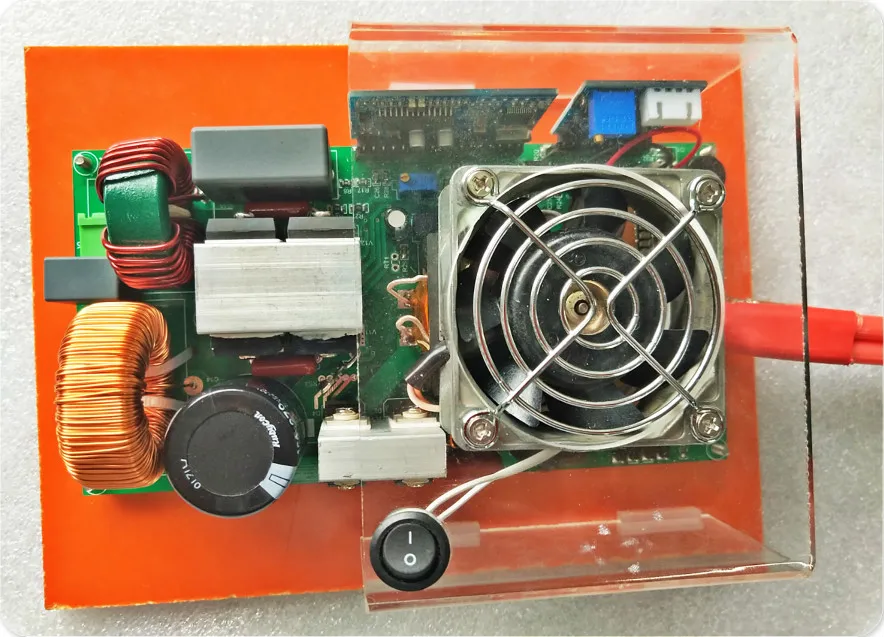

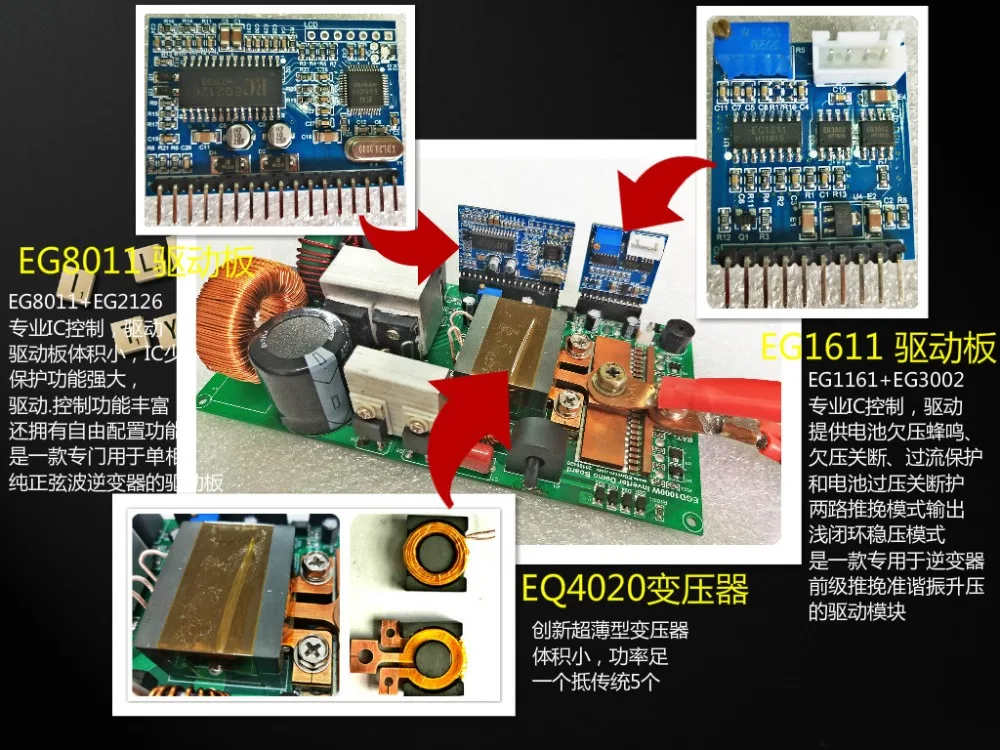

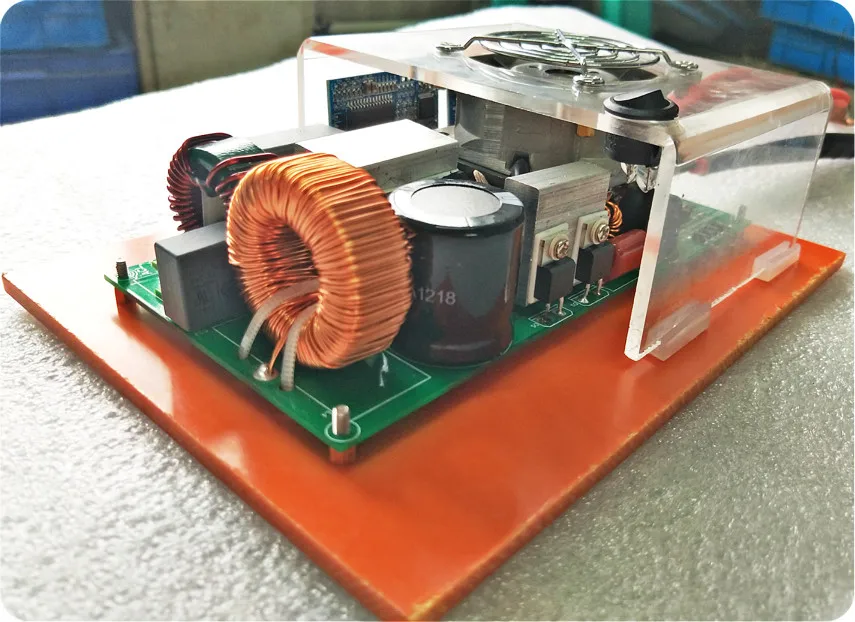

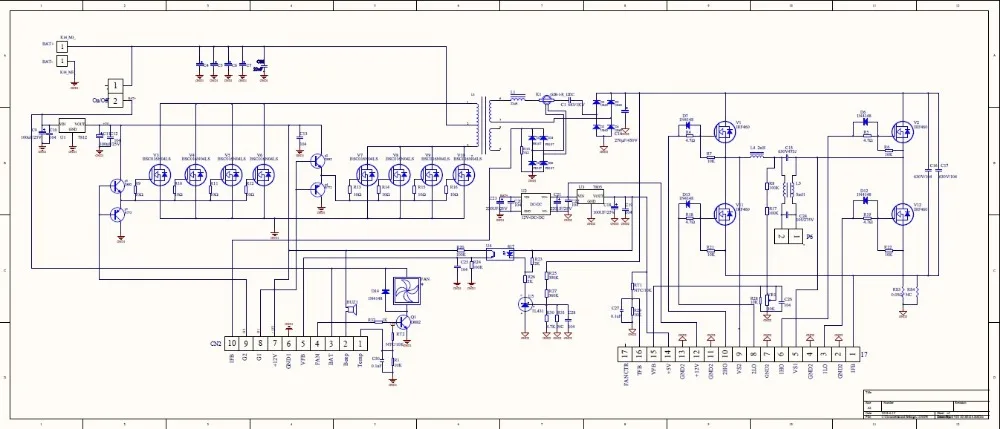

Схема представляет собой DC-DC-AC двухступенчатую структуру преобразования энергии, передний этап представляет собой изолированную DC-DC схему повышения, И квазирезонансная конструкция с нулевым током для преобразования аккумулятора постоянного тока 12 В в 310 В ~ 400 В высоковольтного постоянного тока DC-AC полностью мостовой преобразователь, Который использует широко используемый модуль привода EGS003 SPWM на рынке для преобразования высоковольтного напряжения шины постоянного тока в чистое синусоидальное волновое напряжение 220В переменного тока, который имеет характеристики высокой точности стабилизации напряжения и низкого искажения формы волны.
2. Особенности программы
Передняя часть DC-DC имеет квазирезонансную топологию пуш-тяги;
Уровень нажима без утечки индуктивность поглощения цепи;
Ультратонкая конструкция трансформатора, высокая плотность мощности;
Для передней трубки MOS не требуется теплоотвод;
Выход чистой синусоидальной волны;

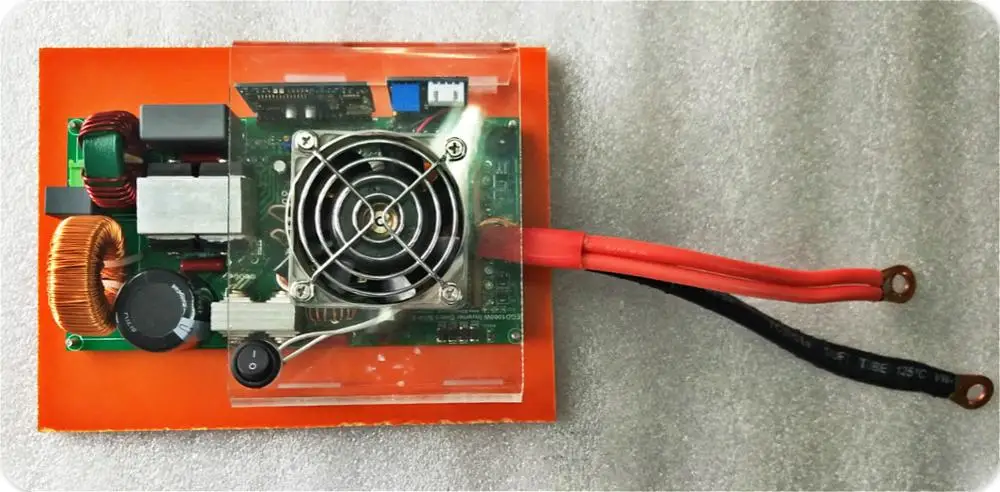

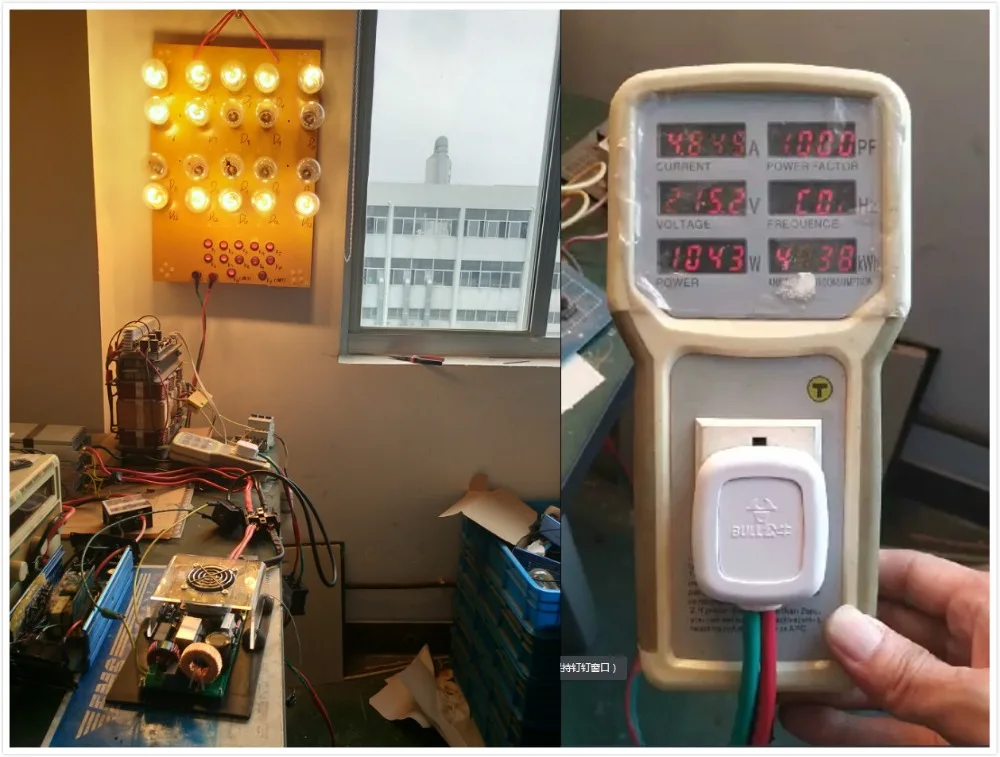

Номинальная мощность 1000 Вт;
Диапазон входного напряжения: 10 В ~ 15 В постоянного тока ± 0,5 В
Выходное напряжение: 220 В переменного тока;
Загрузочный мягкий старт;
Защита от низкого напряжения и перенапряжения батареи;
Защита от короткого замыкания на выходе;
Защита от перегрузки.
Квазирезонансный преобразователь DC-DC
В традиционных push-pull конвертерах, так как частота переключения в основном ограничена потерей переключения коммутационной трубки, частота переключения обычно составляет от 30 кГц до 40 кГц, что приводит к относительно большому размеру выбранного устройства питания, что затрудняет достижение высокой эффективности и устройство преобразования небольшого объема.

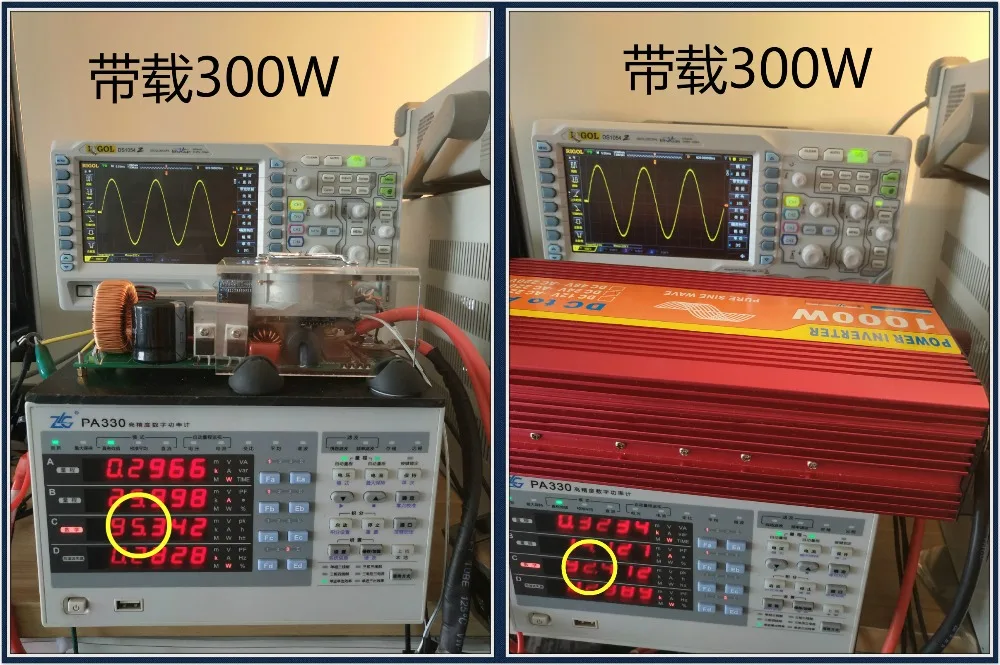

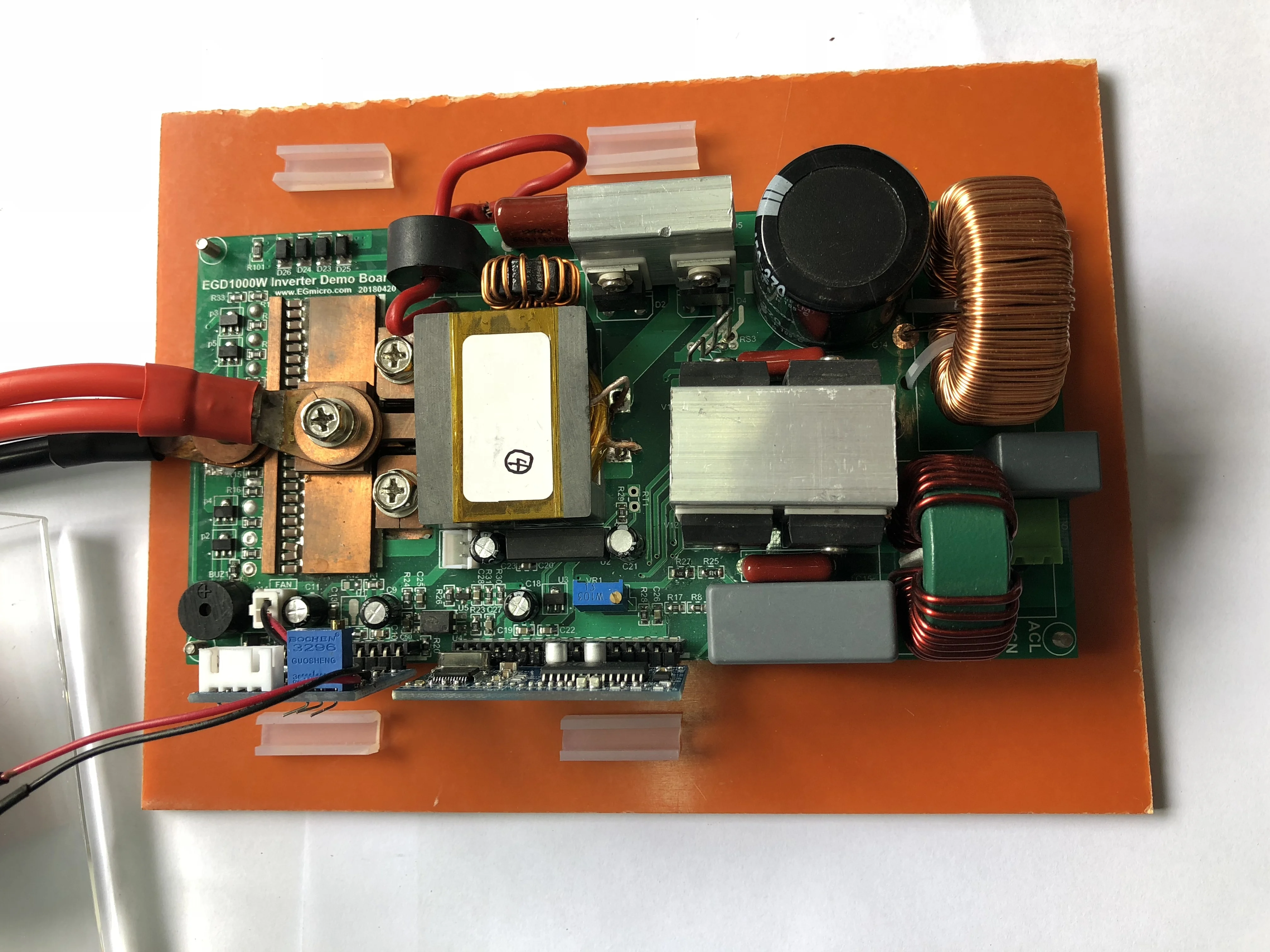

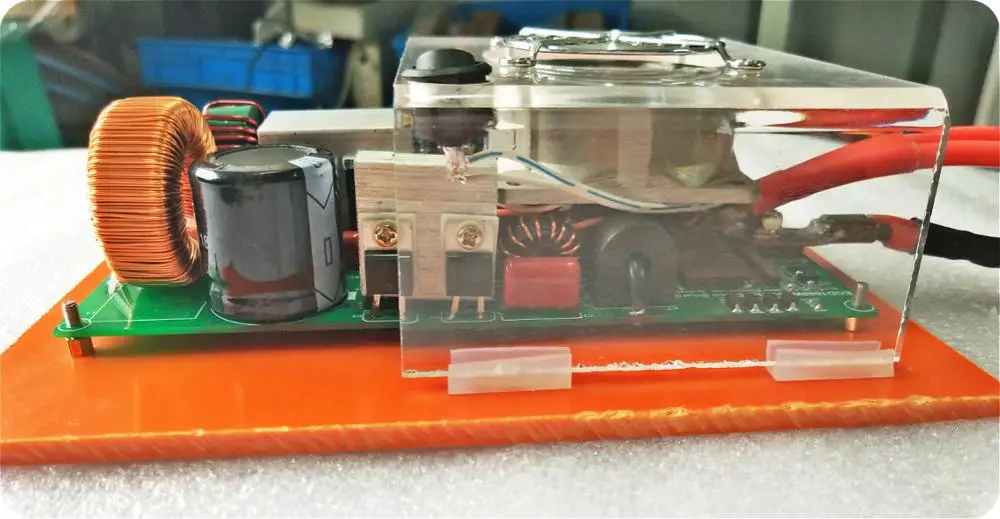

В инверторе EGD1000W, Yijing Microelectronics использует собственную технологию мягкого переключения, которая является квазирезонансной мягкой коммутационной цепью с высокой частотой переключения 70 кГц, небольшой преобразователь и Низкая потеря мощности MOS трубок. Высокая эффективность, низкая стоимость и другие преимущества, Каждый цикл PWM делает трубку питания MOS работать в режиме нулевого тока (ZCS) включения и выключения, значительно уменьшая тепло переключающей трубки, И он также предназначен для того, чтобы не требовать дополнительного рассеивания тепла, когда полная нагрузка составляет 1000 Вт для чипа, это беспрецедентный и совершенно инновационный дизайн на рынке инверторов. Структура теперь описана следующим образом:
