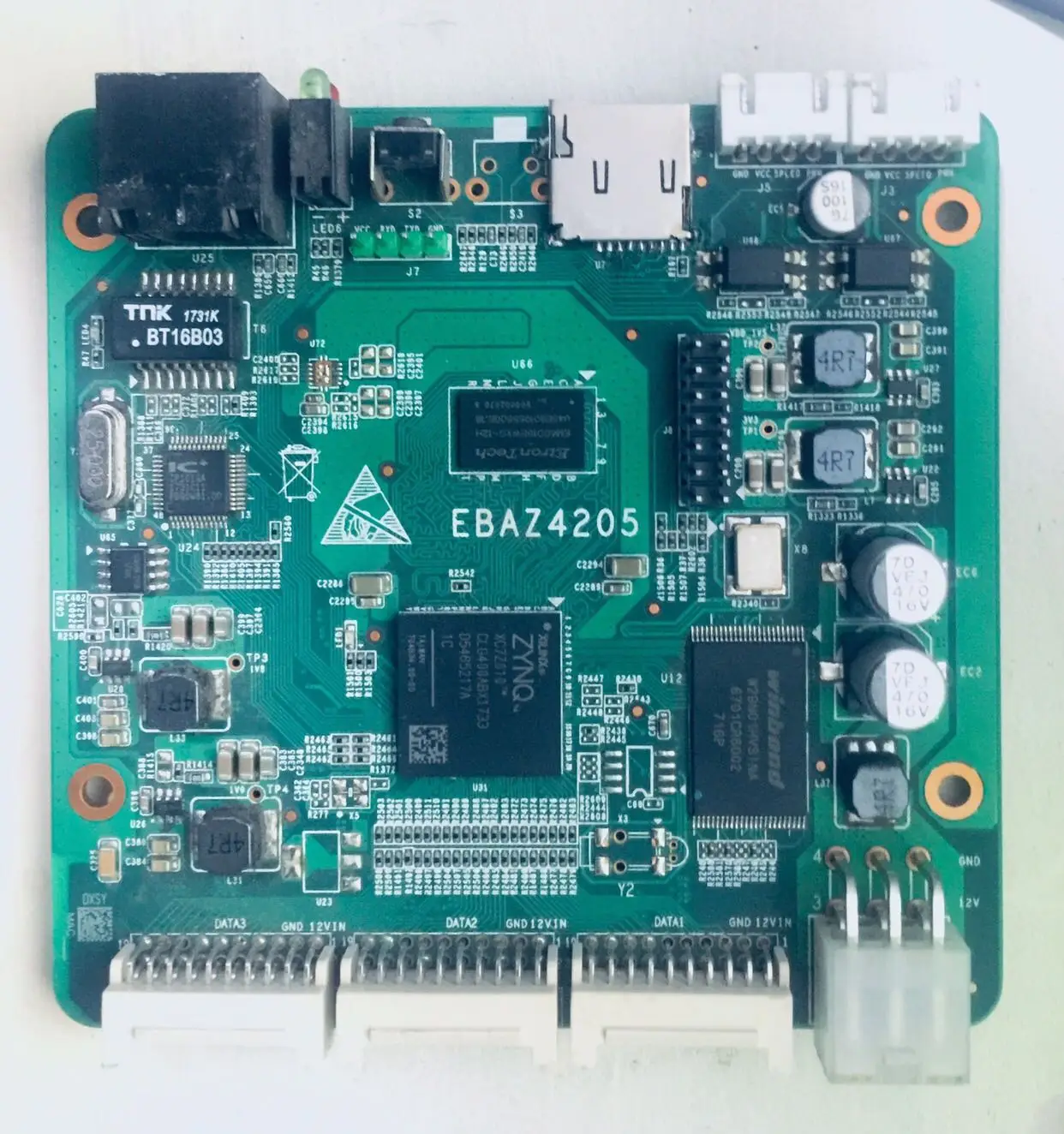

Макетная плата Xilinx ZYNQ XC7Z7010, обучающая плата ПЛИС, EBAZ4205, гарантия хорошего состояния
Последнее обновление: 15.09.2024
6 Отзывов
14 Заказов
0 Отзывов
2 Заказов
Упаковка 1: оригинальная плата + схематическая схема + печатная плата + Обычная плата
Упаковка 2: сменный Запуск TF-карты + схематическая схема + PCB + рутина
Макетная плата Б/у, нормальная работа упаковки. Информация включает схематическую схему, собранную продавцом, Обучающие видео и другую информацию.
Различия версий:

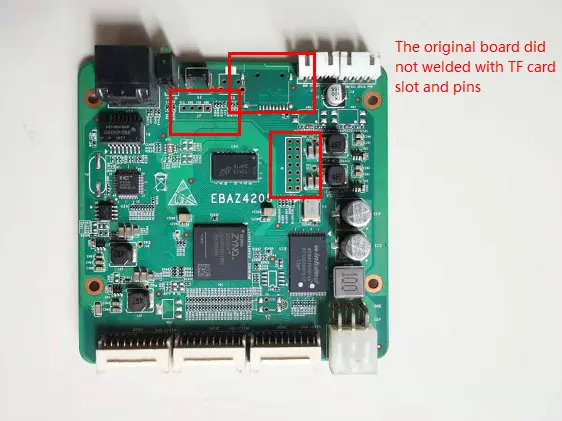

Оригинальная плата: оригинальная плата, серийный разъем без сварки 、 jtagHeader 、 слот для карты sdThe.
Трудно изменить старт карты: сварочный серийный разъем 、 jtagHeader 、 sdThe слот для карты.

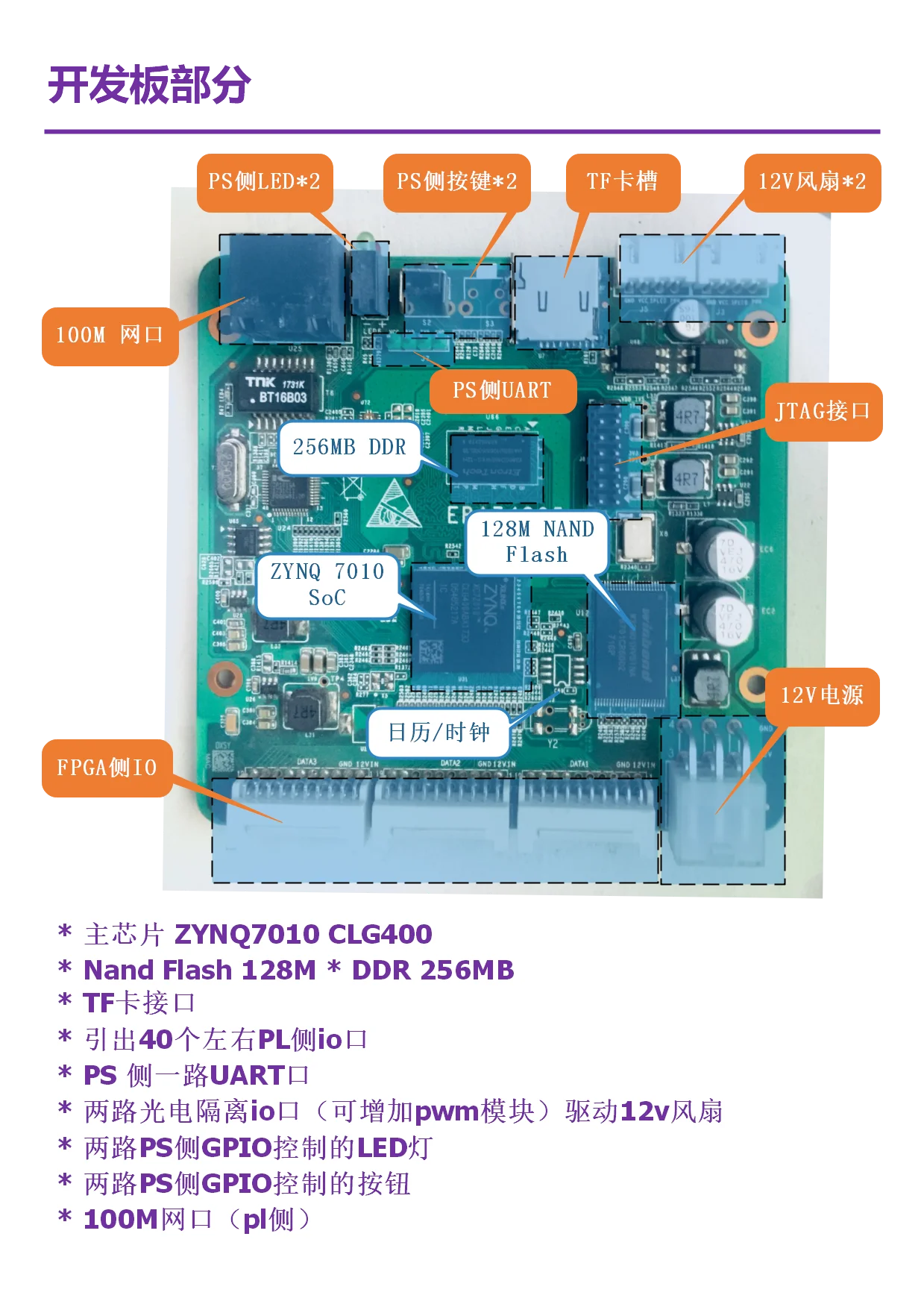

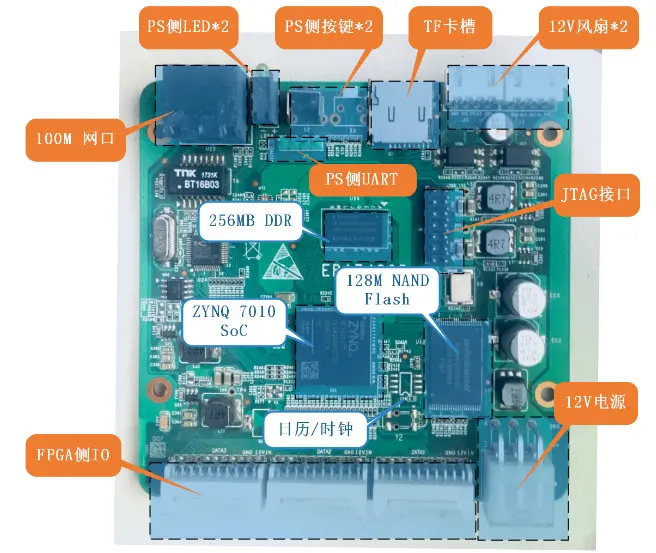

Частота 667m (Dual-corearm9 + FPGA)ZYNQ xc7z010
256M DDR3(1066)
Nandflash 128 м
Сетевой интерфейс
SDCard
2 группы входа оптопары, 1A ключ, 2AledLamp.
3 группы 20 контактов (контейнеры 42roadpl io)
2а ключ (один из них без смутной сварки)
Схемы
Есть arelwipBare-металл, такой как обычный
Плата подходит для обучения)
Плата разбирается 2 вручную, большое количество точек, 9 новых, убедитесь, что тест
Отзывы покупателей
Страна: RU Color: package 2 Доставка: Standard Shipping 09.01.2021
б/у как и предполагалось. не хватает кварца на 25мгц для эзернет контроллера. все остальное согласно схеме. проверил, работает. за такую цену набор для обучения - огогь
Страна: RU Color: package 2 Доставка: Standard Shipping 17.11.2020
Получил быстро. Будем изучать.
P***v
Страна: RU Color: package 2 Доставка: Standard Shipping 02.02.2021

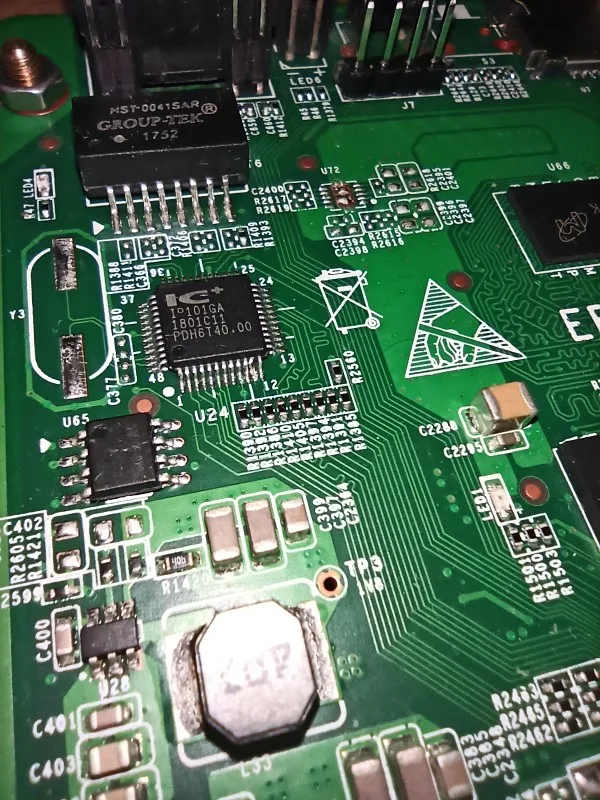

Приходит без кристалла 25МГц
K***g
Страна: TH Color: package 2 Доставка: Standard Shipping 14.01.2021
Поступление, но еще не протестировано
U***r
Страна: US Color: package 1 Доставка: Standard Shipping 19.02.2021
Прибыло примерно через месяц. Питание и использование платы. Все хорошо.
A***a
Страна: RO Color: package 1 Доставка: Standard Shipping 07.03.2021
Отсутствует оптопары и кристалл ethernet. Может обеспечить часы к контроллеру ethernet через PL на FPGA. Штыри соединителя были согнуты, а также Один Штырь контроллера ethernet Согнут почти до степени контакта с соседним контактом. В противном случае плата работает нормально. PetaLinux уже работает на NAND и пароль может быть удален с uboot. Доска была довольно пыльной, но с немного щеткой, она выглядела довольно мило. Спаянный JTAG, UART и sd-слот для карт сам, а также D24 для того, чтобы использовать разъем питания molex.
Покупатель
Страна: NL Color: package 2 Доставка: Standard Shipping 23.01.2021

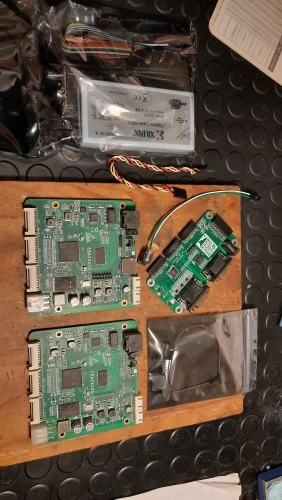

В общей сложности у меня есть 4 таких. Не проводило обширное тестирование, но все booot Linux с бортовой NAND flash. 2 из них я изменил резистор для включения sd-карты бота, который также работает. Быстрая доставка. Сначала были некоторые вопросы, продавец был Быстрый с ответом и очень дружелюбный.
U***n
Страна: IL Color: package 2 Доставка: Standard Shipping 28.01.2021
Как указано. Отлично выглядит. Прибыло без кристалла 25 МГц, после сборки кристалла из моих собственных ресурсов, ethernet работает. Отлично.
Покупатель
Страна: UA Color: package 2 Доставка: Standard Shipping 13.12.2020
Отправка и доставка очень быстро. Заказал 2 платы, пришла 1. Хорошо, что фиксировал распаковку. Открыл спор, вернули деньги за 1 плату. Состояние хорошее, пока не проверял.
Покупатель
Страна: US Color: package 2 Доставка: Standard Shipping 05.01.2021
works perfectly straight out of the box
C***n
Страна: KR Color: package 2 Доставка: Standard Shipping 07.11.2020
Большое вам спасибо
M***i
Страна: PL Color: package 2 Доставка: Standard Shipping 22.01.2021
Все в порядке :)
H***l
Страна: DE Color: package 2 Доставка: Standard Shipping 04.01.2021
Как в описании
J***r
Страна: PL Color: package 2 Доставка: Standard Shipping 22.01.2021
Плата работает нормально.
J***e
Страна: US Color: package 2 Доставка: Standard Shipping 06.02.2021
Некоторые царапины, настольные сапоги и Linux являются функциональными
Покупатель
Страна: US Color: package 2 Доставка: Standard Shipping 13.01.2021
It was mentioning "schematics diagram", i do not see any enclosed (it is the one on the seller's page?)
Покупатель
Страна: EE Color: package 2 Доставка: Standard Shipping 06.01.2021
Питание от платы-linux booted up.
M***s
Страна: US Color: package 2 Доставка: Standard Shipping 31.12.2020
Должно быть, слот для sd-карты припаян, наполовину выпадает. Советуем не платить больше за пайку, не очень хорошо.
J***i
Страна: US Color: package 2 Доставка: Standard Shipping 07.01.2021
Where are annouced schematic and routine ?!?!?!
Покупатель
Страна: NL Color: package 2 Доставка: Standard Shipping 06.01.2021
Перевод был не так хорош, я понял, что в комплект входит карта памяти, но это была только розетка Который был установлен на доске. Но плата хорошо работает и загрузила Linux с SDCARD после изменения режима загрузки резистора для загрузки SDCARD.
