Последнее обновление: 03.05.2022

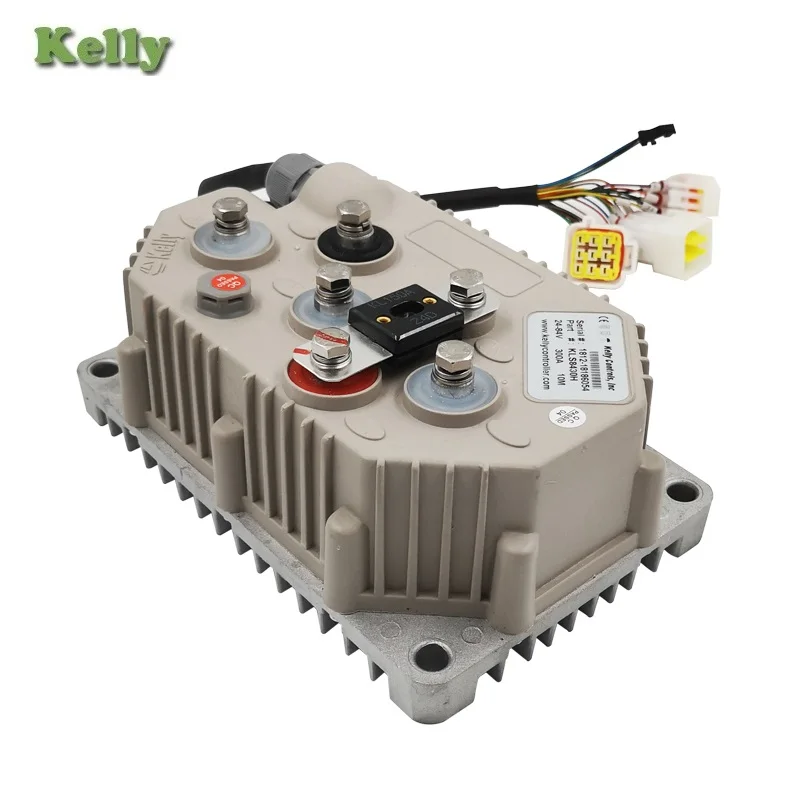

KLS7230H 30V-72V 300A синусоидальной регулятор бесщеточного двигателяКлючевые особенности:Различные модели контроллеров KLS-H:
Подходящий Двигатель: двигатель BLDC с датчиком Холла
Подходящий Двигатель: 3000-4000 Вт
Диапазон напряжения: 30-72 В (макс. 90 в)
Поддержка функции Regen
Поддержка программируемых с различными функциями через Bluetooth или компьютер
Контроллер KLS предназначен для снижения шума двигателя BLDC, особенно для электродвигателя концентратора. Двигатель BLDC должен основываться на 3 датчиках Холла. Клиенты могут программировать контроллер KLS на ПК или Android App
Перед запуском двигателя для контроллеров KLS вам необходимо выполнить идентификационный угол. И это может быть сделано с помощью программы PC или приложения Andriod (хотя адаптер Blue-tooth).
Информация о ходе работы будет показана в руководстве контроллера KLS.

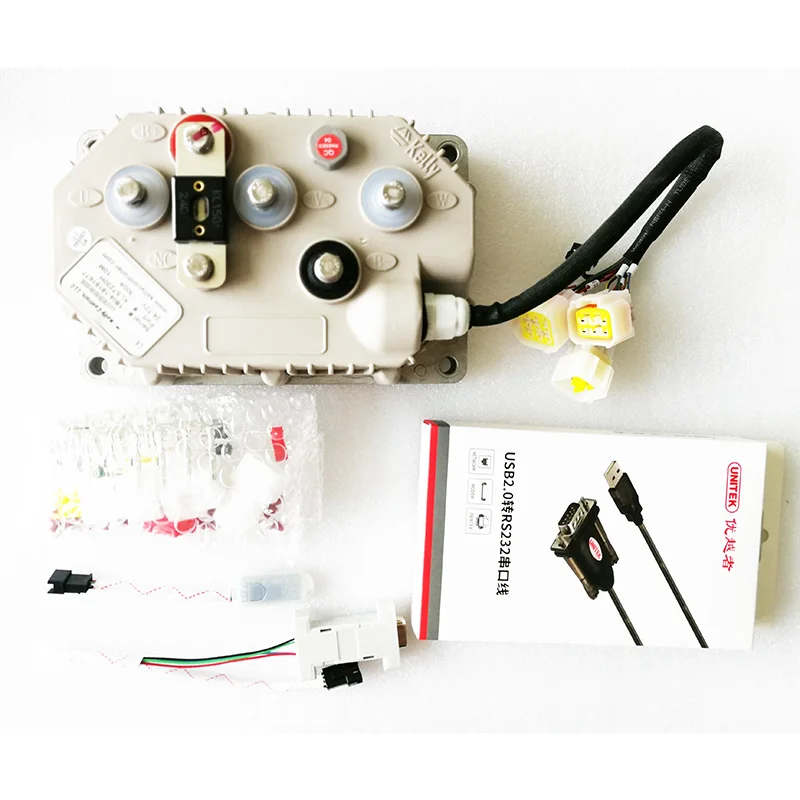

Примечание: посылка поставляется с программным кабелем, не включает Bluetooth

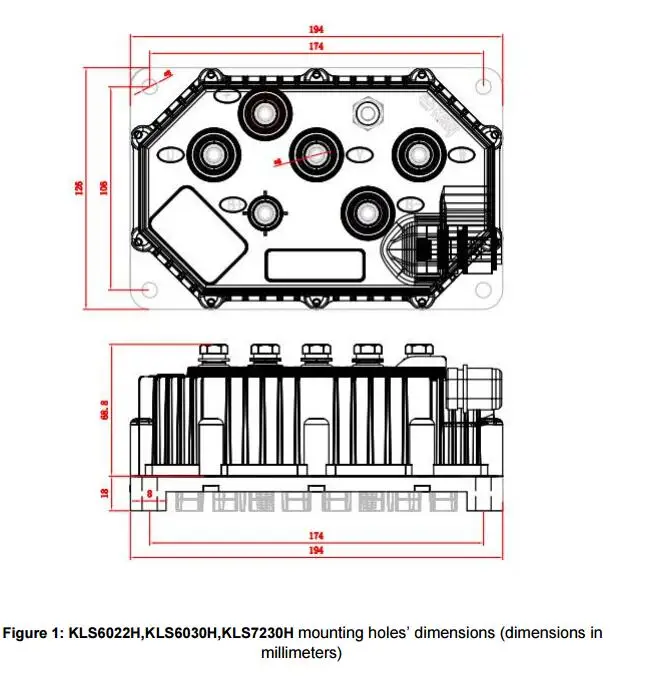

Размеры:
Расширенное Обнаружение и защита неисправностей. Клиенты могут прочитать код ошибки в программном обеспечении ПК или приложении Android.
Мониторинг напряжения батареи. Это остановит вождение, если напряжение батареи слишком высокое, и он будет постепенно сокращать питание двигателя, так как напряжение батареи падает, пока он не выключается полностью при заданном «низком напряжении батареи».
Встроенная петля тока и защита от перегрузки по току.
Настраиваемый диапазон защиты температуры двигателя.
Уменьшение тока при низкой температуре и высокой температуре для защиты аккумулятора и контроллера. Ток начинает скатываться при температуре 90 ℃ чехол, выключается при 100 ℃.
Контроллер отслеживает напряжение подзарядки аккумулятора во время торможения regen.
Максимальная обратная скорость и скорость вперед могут быть настроены между 20% и 100% соответственно и отдельно.
4-контактный разъем в порт RS232 и Z-TEK usb-кабель RS232 позволяют конфигурировать, программировать и обновлять программное обеспечение с помощью планшета, который должен быть основан на ОС Android. Люди могут делать то же самое на ПК программного обеспечения, используя вместо этого стандартный кабель USB к RS232.
Обеспечение выхода a + 5 вольт и + 12 вольт для подачи различных видов датчиков Холла.
5 входов переключателя, которые активируются при подключении к 12 В. По умолчанию используется переключатель дроссельной заслонки, переключатель тормоза, переключатель заднего хода, переключатель переднего хода и переключатель повышения.
3 аналоговых 0-5 в входов, которые по умолчанию для дроссельной заслонки, тормозного аналогового входа и ввода температуры двигателя
Копия сигнала одного из датчиков Холла.
Настраиваемый переключатель boost. Обеспечивает максимальную выходную мощность, достижимую, если переключатель включен. Эффект такой же, как и полное положение дроссельной заслонки, даже если вы не поверните дроссельную заслонку.
12 В тормозной переключатель вход используется в разных портах от датчика температуры двигателя. Вы можете использовать функции тормозного выключателя и датчика температуры двигателя одновременно на последней версии. Pin 25-это входной порт тормозного переключателя 12 В. Pin1-входной порт датчика температуры двигателя.
Дополнительный джойстик дроссельной заслонки. Двусимметричный сигнал 0-5 в для движения вперед и назад.
Настраиваемый Датчик температуры двигателя и защита с рекомендуемым термистором KTY84-130/150 или KTY83-122.
3 входа датчика положения холла. Открытый коллектор, вытяните вверх.
Тормозной аналоговый режим regen. Этот режим regen больше не требует тормозного переключателя для поддержки. Доступно только в версии программного обеспечения 0106 или расширенной версии. По умолчанию контроллер KLS не может поддерживать прошивку перезагрузки.
Улучшенная Тормозная функция regen. Новая технология ABS обеспечивает мощный и гладкий regen. Реген может происходить на любой скорости до нулевой скорости.
KLS-H контроллер включает предохранитель на чехол. Не шунт прилагается.
Круизный контроль. Можно активировать только в прямом направлении.
KLS-H поддерживает функцию can Bus. Это 250 кбит/с. Шина CAN по умолчанию не входит в KLS-D контроллер. CAN bus-это только дополнительная функция для KLS-H.
Функция Bluetooth. Требуется небольшой преобразователь Bluetooth, который необходимо приобрести в дополнение к нашему веб-сайту. Этот маленький конвертер полезен только для контроллера KLS.
Особенности:Интеллект с мощным микропроцессором.
Синхронное исправление, сверхнизкое падение, быстрое SVPWM и FOC для достижения очень высокой эффективности.
Электронный реверсивный механизм.
Мониторинг напряжения на 3 фазах двигателя, шине и источнике питания.
Мониторинг напряжения на источнике напряжения 12 В и 5 В.
Сила тока на всех 3 фазах двигателя.
Цикл управления током.
Защита от перегрузки по току.
Защита от перенапряжения.
Настраиваемый лимит для тока двигателя и тока батареи.
Низкий уровень ЭМС.
Защита аккумулятора: уменьшение тока, предупреждение и выключение при настраиваемом высоком и низком напряжении батареи.
Прочный алюминиевый корпус для максимального рассеивания тепла и суровых условий.
Прочные терминалы с высоким током и прочные авиационные разъемы для малого сигнала.
Тепловая защита: отключение тока, предупреждение и выключение при высокой температуре.
Контроллер может сделать auto_Identification угол для различных степеней датчиков Холла.
Настраиваемая высокая защита педали: контроллер не будет работать, если высокий уровень дроссельной заслонки будет обнаружен при включении.
Умножение тока: отнимает меньше тока от батареи, выводит больше тока к двигателю.
Простая установка: 3 проводной потенциометр будет работать.
Стандартный компьютер/ноутбук для программирования. Есть еще один выбор для клиентов, чтобы программировать KLS контроллер. Стандартный планшет с ОС Android для программирования. Нужен Z-TEK usb-кабель RS232 для подключения контроллера к программе приложения в планшете.
Предоставляется пользовательская программа. Прост в использовании. Без затрат для клиентов.
Поддержка двигателей с любым количеством полюсов.
До 70000 электрических оборотов в минуту. (Электрические об/мин = механические об/мин * пары полюсов двигателя; Пары полюсов двигателя = полюсы двигателя/2).
KLS-H: защита от пыли и воды в герметичном состоянии, IP66
KLS-8080H.The Степень защиты IP54.
Характеристики:Частота работы: 10 кГц или 20 кГц.
Ток батареи в режиме ожидания: <0,5 мА.
Ток подачи датчика 5 В или 12 В: 40 мА.
Диапазон напряжения питания контроллера: PWR, от 18 В до 90 в для контроллеров, рассчитанных на равное или менее 72 В. PWR может быть 96 в батареи для KLS96xxx-8080H модели.
Ток подачи, PWR, 30mA типичный.
Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: 18V до 1,25 * Номинальное напряжение.
Стандартный вход дроссельной заслонки: 0-5 вольт (3 провода резистивный горшок), 1-4 вольт (зал активной дроссельной заслонки).
Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проволочный горшок для того чтобы произвести 0-5V сигнала.
Основной Контактор катушки драйвера <2A.
Полный рабочий диапазон температур: 0 ℃ до 70 ℃ (температура MOSFET).
Диапазон рабочих температур: от-40 ℃ до 100 ℃ (температура MOSFET).
Максимальный ток батареи: настраиваемый
