DC8-60V 2 Way 4 провода ШИМ Температура контроллер ПК вентиляторный двигатель Скорость контроллер светодиодный цифровой термостат с NTC 10K зонд 12V 24V
Характеристики контроллера:1. DC8-60V широкий диапазон рабочего напряжения (Здесь относится к панели управления может работать в этот диапазон напряжения,В обычном режиме регулятора мощности и шум вентилятора серийной вместе, она должна быть в соответствии с вентилятор Потребляемая мощность, в противном случае это может привести к повреждению вентилятора).2. Двойной независимый контроль температуры, в свою очередь показывают температуру двух каналов (-9,9 ° до 70,1 °, могут возникать расхождения на <1 °)3. Вентилятор низкой скорости и контроль температуры зоны установлены по отпечаткам пальцев, гибкое управление, набор большом ассортименте, комплект программа после того, как сэкономить.4. Не могли бы вы установите переключатель функции будильника (внешний AC зуммер длинный, по умолчанию в выключенном состоянии).
Параметры производительности:Рабочее напряжение: DC8-60V (должна быть равна вентилятор напряжения, в том случае, если вы используете 12V вентилятор работает 24V будет гореть вентилятора)Рабочий ток: Управление Панель рабочий ток 35mA (12V) 22mA (24V)Управление возможности: без вентилятора ограничение тока, но бортовой вентилятор интерфейс булавки в настоящее время не должно быть больше, чем 3A ток,Используйте больший ток вентилятор Подключите шнур питания вентилятора непосредственно к основному источника питания!Управление Диапазон мощности: 10% -100 (это только выходной сигнал, фактической ситуации зависит от производительности вентилятора)Температура зонд Технические характеристики: NTC 10K B = 3950
3,25 после родов для обновленная версия:Температура измерения:-9,9 ° до 99,9 градусов по Цельсию допустима погрешность примерно в 2 ° (1% зонд 70 градусов по Цельсию) 3 ° (70 градусов по Цельсию выше)Температура диапазон: ускорение Температура 5-94 °, полноскоростной Температура 10-99 °Скорость измерения: 10-9990 об/мин, больше, чем это Скорость всегда отображается 999, разрешение: 10 об/мин,Блок индикатора является * 10 об/мин (устройство для измерения скорости в соответствии с общим 2-полюсный сигнала конструкцию вентилятора,Подавляющего большинства вентиляторы 2-полюсный сигнала)Стоп-сигнал скорости: менее 375 об/минРазмер цепи: 65 мм * 65 мм * 15 мм, позиционирования расстояние от центра отверстия 56 мм * 56 мм диаметр 3,2 ммВес: материнская плата + пару 1 того, что наши производственные мощности включают в он-лайн цилиндрический зонд на общую сумму около 40g, отдельный материнская плата Вес около 23 гр.

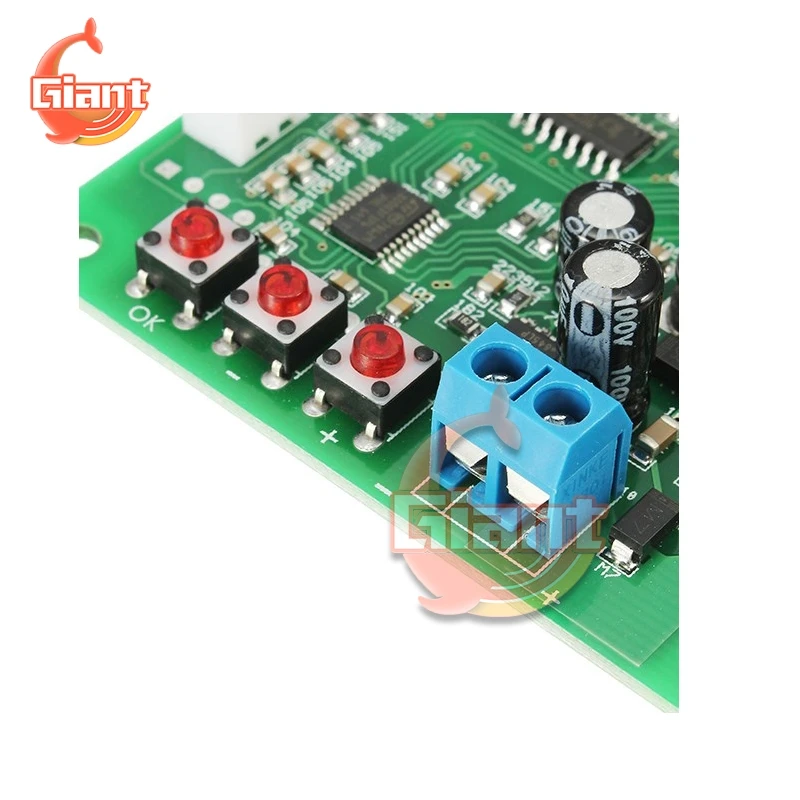

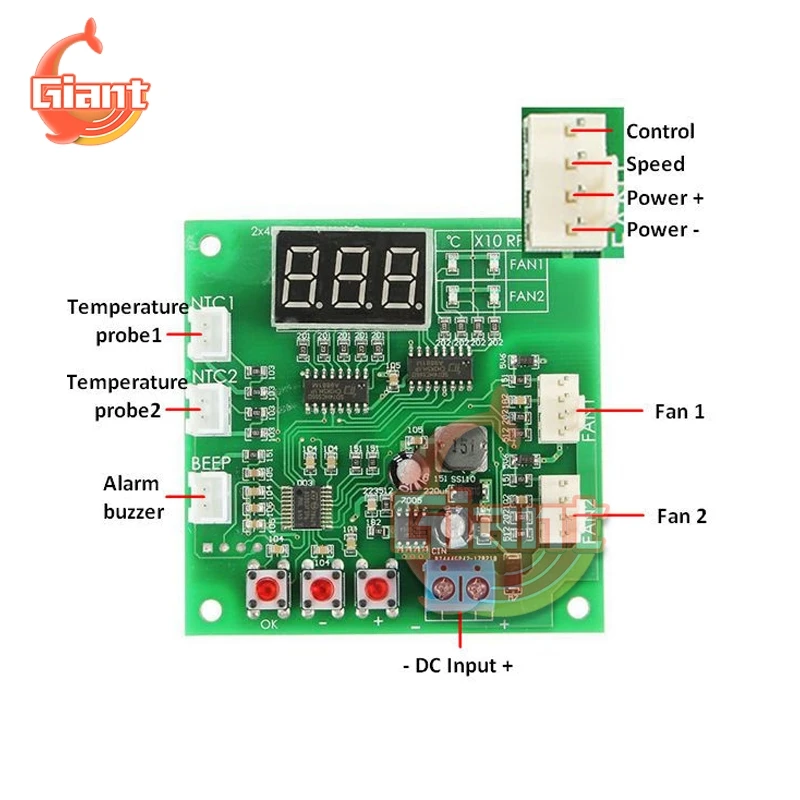

Инструкции по проводке:Синий Винтовые клеммы подключается к основному источника питания(Источника питания Напряжение эквивалентен вентилятор напряжения используется и находится в пределах 8-60V).Пожалуйста, обратите внимание на то, что на положительной и отрицательной полярности не должен быть подключен. "Канал 1" и "канал 2" вентиляторЛиния заказ является источника питания,Мощность, скорость отзывы, ШИМ (смотрите монтажную схему ниже);"Термальность 1" и "Термальность 2" соединение NTC термистор (параметр 10K B = 3950) ,Соответственно с двумя канальный вентилятор контроля температуры измерением температуры;Пикающий Джек подключен AC зуммер, когда стоп-сигнал тревоги,Вентилятор останавливает зуммер будет служить долго.
Примечание по проводке:Допустимый ток для одного вентилятора интерфейс 3A. Если вам нужно контролировать вентилятор с более высокий ток,Подключите шнур питания вентилятора непосредственно к электросети(Контроллер возможность управления с помощью не зависит от током вентилятора и только допустимая нагрузка по току мощности проводника).
Показать Описание:
Управление панели через Цифровое Отображение численного значения,Правая сторона из четырех светодиодный цифровой светодиодный указывает на текущее значение определение линии,Один или два led канал температуры и скорость (x10rpm),Вторая строка двух светодиодных от имени канала два температуры и скорости (x10rpm).В нормальное рабочее состояние четыре значения будут отображаться в свою очередь в соответствии с заказом,Вы можете в любое время, нажав «+» и «−» кнопку, чтобы вручную быстрого переключения стоимости ручного переключения крепко держатся на это значение в течение длительного времениЗатем поместите колеса статус можно щит из дисплея канала 2 по мере необходимости.
Описание настройки:
1. Основные настройки скорости: Базовая настройка скорости используется для регулировки скорости вращения вентилятора до того, как контроль температуры начинается, т. еСкорость вращения вентилятора ниже температуры ускорения. Набор способ, каким-либо Бег состоянии нажмите кнопку «OK»,Затем канал горизонтальной два светодиода в одно и то же время светильник, цифровое отображение текущей заданных значений (10-100),С помощью «+» кнопку, чтобы установить размер, следует совершить долгое нажатие на кнопку может быть быстро и непрерывно изменение, набор хороший нажмите кнопку «ок»,Войти в канал 2 Основного режима скорости, используйте один и тот же метод набора, а затем нажмите кнопку «ок», чтобы сохранить и выхода2. Температура зоны контроля и настройки будильника: при бережном обращении, нажмите и удерживайте кнопку «ок» кнопку, пока Дисплей L ** (** для значения) после того, как переключатель спусковой кнопки фотографического,Канал горизонтальной два светодиода в одно и то же время, а также от имени (в диапазоне 5-94; Единица измерения-градусов по Цельсию); Нажать на кнопку «OK» после установки,Впишите полное-скорость температура канала и установите скорость до канала. (Набор в диапазоне 10-99,В градусах Цельсия); Нажать на кнопку «OK», чтобы войти в канал после остановки задание сигналов тревоги, «+» и «−» "Бо" означает отключить эту канал, чтобы остановить, сигнализация, "Бон" от имени каналаДля того, чтобы остановить сигнализация в режиме реального времени комплект после нажатия на кнопку «OK», введите канал два числового программного настройки, заказ и задать путь и Первый канал-это один и тот же ....В тех случаях, когда выше параметры закончены, нажмите на кнопку «OK», чтобы выйти и сохранить по параметрам.3. Канал 2 дисплей щит окружающая Обстановка: Пресс на кнопку «OK», не отпуская панель управления и Пресс "2on" (открытый канал два дисплея) или "2oF" (защищенный канал два дисплея), отпустите кнопку «OK», через «+» и «−» Кнопку, чтобы установить переключатель щит, набора, а затем нажмите кнопку «OK», чтобы войти в нормальное рабочее состояние.4. Пресс "+" и "-" кнопки для питания контроллера и Пресс "+" и "-" кнопки во время нахождения в контроллер не включен.Пресс "+" или "-" кнопку, чтобы переключить режим: "F-1"-это нормально, режим "F-2" отображается на экране в виде анти-режим синхронизации,Пресс кнопку «OK», чтобы выйти из (автоматически сохраняет в тех случаях, когда вы выходите из) может быть установлен.
Набор Примечание:
1. В том случае, если скорость и диапазон рабочих температур от устанавливаются, в том случае, если операция выполняется в течение 15 секунд, данные не будут сохранены.2. В тех случаях, когда температурная зона устанавливается, полноскоростной температура один и тот же каналДолжно быть не менее 5 градусов по Цельсию выше температуры ускорения.В тех случаях, когда температура значение равно может привести к данным принятым условием для того, чтобы быть удовлетворены,Контроллер будет автоматически регулировать другие значения температуры, чтобы гарантировать, что разница заключается в том, не требуют более низкой на 5 градусов Цельсия условий,Это автоматически подстраиваются под одну сторону, перезвоните мне нужно вручную настроить другие значения температуры.3. Левый и правый канал два Экранирование настройки дисплея только влияет на рабочее состояние отображения данных,Канал два способа контроля и настройки параметров-это никак не влияет, нормальная работаПримечание:
Это четырехпроводный ШИМ контро?
