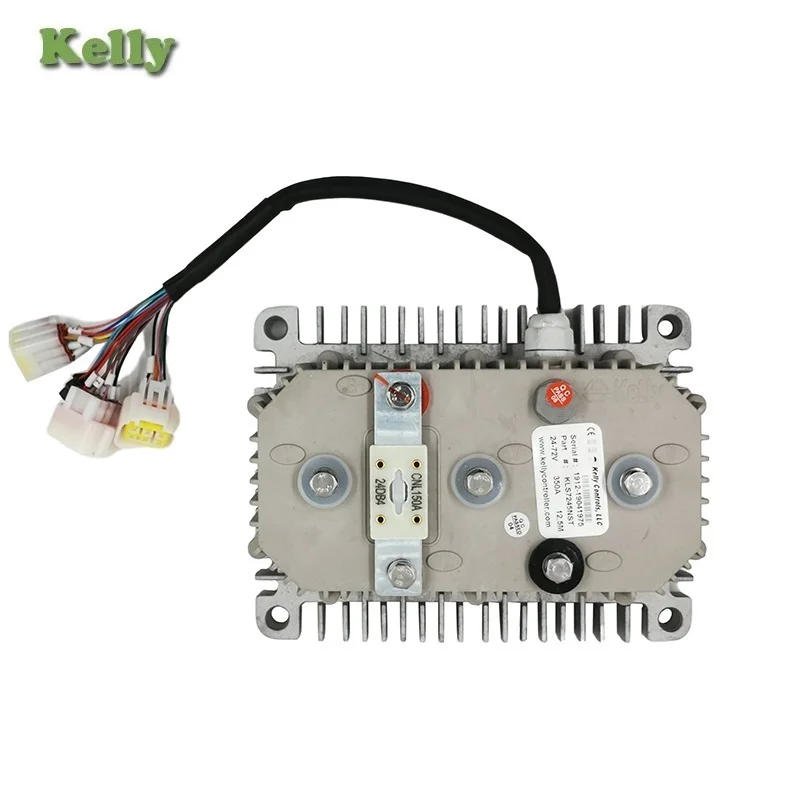

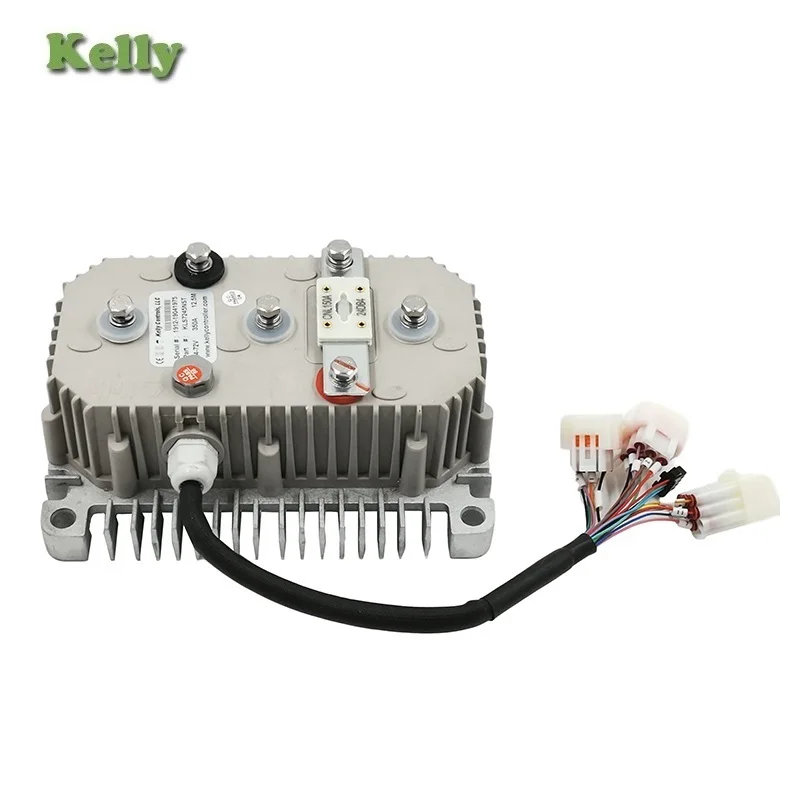

KLS7245N 30V-72V 350A синусоидальный бесщеточный контроллер двигателяКлючевые особенности:
Общие функции:
Подходящий двигатель Тип: двигатель BLDC с датчиком Холла
Подходящий Двигатель Мощность: 4000 Вт-5000 Вт
Диапазон напряжения: 30-72 в
Поддержка функции регенерации
Поддержка программируемых функций через Bluetooth или компьютер
Контроллер KLS призван снизить шум двигателя BLDC, особенно для мотора-концентратора. Двигатель BLDC должен быть основан на 3 датчиках Холла. Клиенты могут запрограммировать контроллер KLS на программное обеспечение ПК или приложение Android
Перед запуском двигателя для контроллеров KLS необходимо выполнить идентификационный угол. И это может быть сделано через программу ПК или приложение Andriod (хоть и адаптер с голубыми зубьями).
Подробный ход работы будет показан в Руководстве к контроллеру KLS.

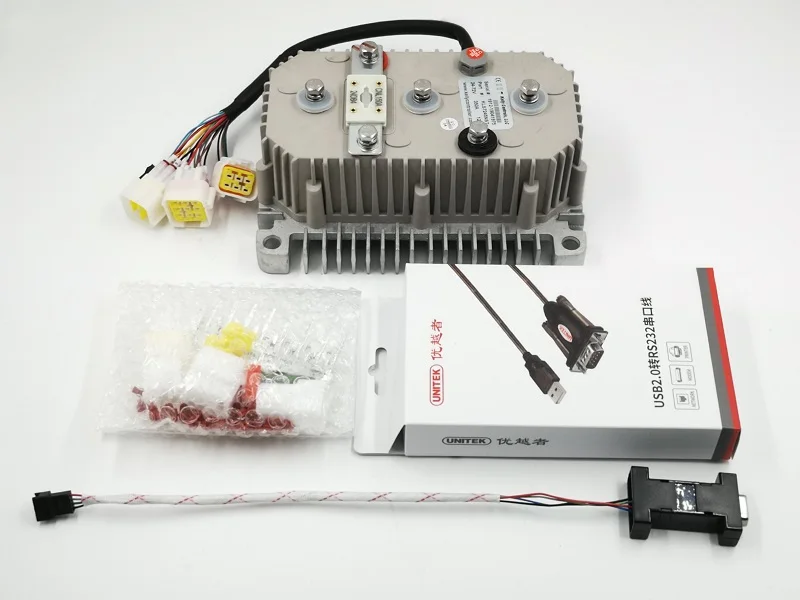

Примечание: посылка поставляется с программным кабелем, в комплект не входит Bluetooth

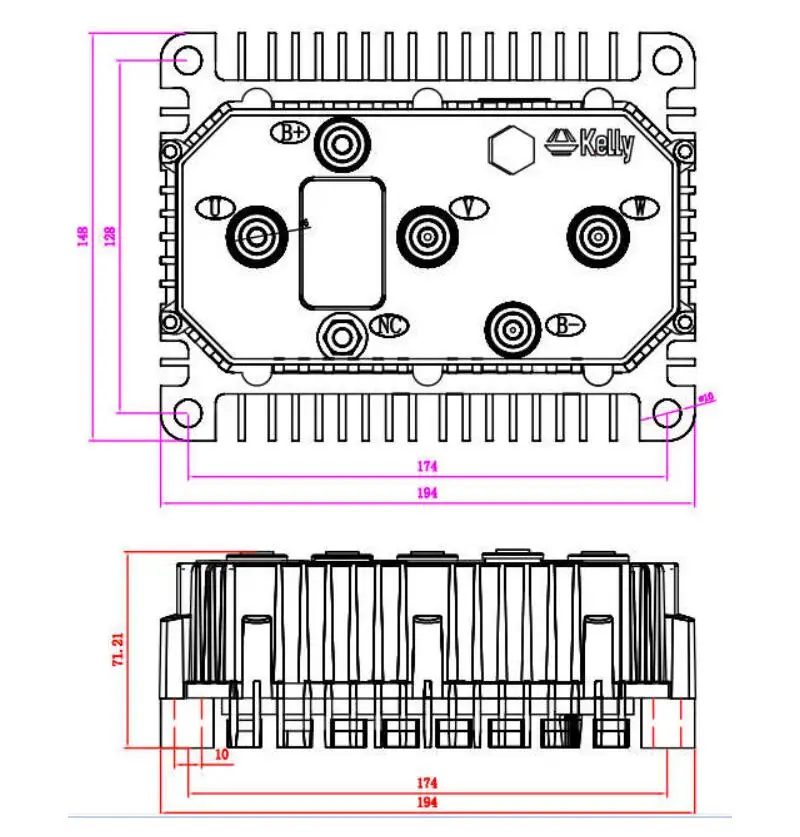

Размеры:(1) Расширенное обнаружение неисправностей и защита. СВЕТОДИОДНЫЙ мигающий рисунок указывает на источники неисправностей. Клиенты также могут прочитать код ошибки в программном обеспечении ПК или планшете Android.
(2) контроль напряжения батареи. Он прекратит вождение, если напряжение батареи слишком высокое, и он постепенно урезает мощность привода двигателя, так как напряжение батареи падает, пока он не выключится полностью при заданной настройке «низкого напряжения батареи».
(3) Встроенный контур тока и защита от перегрузки по току.
(4) настраиваемый диапазон защиты от температуры двигателя.
(5) сокращение тока при низкой и высокой температурах для защиты аккумулятора и контроллера. Ток начинает снижаться при температуре корпуса 90 ℃, выключая при температуре 100 ℃.
(6) контроллер продолжает контролировать напряжение подзарядки аккумулятора во время регенерации торможения.
(7) Максимальная скорость обратного хода и скорость прямого хода могут быть настроены от 20% до 100% соответственно и по отдельности.
(8) 4-контактный разъем для порта RS232 и кабель Z-TEK USB-RS232 позволяет настраивать, программировать и модернизировать программное обеспечение с помощью планшета, который должен быть основан на ОС Android в настоящее время. Люди могут делать то же самое на ПК, используя вместо этого стандартный кабель USB-RS232.
(9) предоставление выхода a + 5 В и + 12 В для питания различных видов датчиков Холла.
(10)5 переключателей, которые активируются при подключении к 12 В. По умолчанию переключатель дроссельной заслонки, переключатель тормоза, переключатель заднего хода, переключатель прямого хода и переключатель повышения.
(11)2 аналоговых входа 0-5 В, которые по умолчанию используются для входа дроссельной заслонки и входа температуры двигателя
(12) копирует сигнал одного из датчиков Холла.
(13) настраиваемый повышающий переключатель. Позволяет достичь максимальной выходной мощности, если переключатель включен.
(14) вход переключателя тормоза 12 В отличается от датчика температуры двигателя. Вы можете одновременно использовать как тормозной переключатель, так и функции датчика температуры двигателя в последней версии. Контакт 25-входной порт переключателя тормоза 12 В. Pin1-входной порт датчика температуры двигателя.
(15) дополнительный дроссель джойстика. Двухсимметричный сигнал 0-5 в как для прямого, так и для заднего хода.
(16) настраиваемое Обнаружение и Защита перегрева двигателя с рекомендованным термистором KTY84-130 или KTY84-150.
(17)3 входа датчика положения холла. Открытый коллектор с возможностью подтяжки.
(18) аналоговый режим регенерации тормозов. Этот режим регенерации больше не нуждается в переключателе тормозов. Доступно только из программного обеспечения версии 0106.KLS controller не поддерживает рефлексирование.
(19) Улучшенная функция регенерации тормоза. Новая техника ABS обеспечивает мощный и плавный регенерации. Регенерации могут происходить на любой скорости до нулевой скорости.
Особенности:1) интеллект с мощным микропроцессором.
2) Синхронное исправление, сверхнизкое падение, быстрые SVPWM и FOC для достижения очень высокой эффективности.
3) электронный задний ход.
4) контроль напряжения на 3 фазах двигателя, шине и источнике питания.
5) контроль напряжения на источнике напряжения 12В и 5В.
6) чувство тока на всех 3 фазах двигателя.
7) цикл регулирования тока.
8) аппаратная защита от перегрузки по току.
9) аппаратная Защита от перенапряжения.
10) настраиваемый предел для тока двигателя и тока аккумулятора.
11) низкий уровень ЕМС.
12) светодиодный код неисправности.
13) Защита аккумулятора: сокращение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении батареи.
14) Прочный алюминиевый корпус для максимального рассеивания тепла и суровых условий.
15) прочные Сильноточные клеммы и прочные авиационные разъемы для малого сигнала.
16) термозащита: отключение тока, предупреждение и отключение при высокой температуре.
17) настраиваемые датчики положения Холла на 60 или 120 градусов. Контроллер может автоматически определять угол наклона для различных степеней датчиков Холла.
18) настраиваемая высокая защита педали: контроллер не будет работать при обнаружении высокой дроссельной заслонки при включенном питании.
19) умножение тока: Возьмите меньше тока от батареи, выводите больше тока на двигатель.
20) Простая установка: 3-проводной потенциометр будет работать.
21) Стандартный ПК/ноутбук для программирования. Клиентам есть еще один выбор для программирования контроллера KLS. Стандартный планшет с ОС Android для программирования. Нужен кабель USB Z-TEK в RS232 для подключения контроллера к программе приложения в планшете.
22) Пользовательская программа. Легко использовать. Без затрат для клиентов.
23) поддерживает двигатели с любым количеством полюсов.
24) до 70000 электрических оборотов в минуту. (Электрические об/мин = механические об/мин * пары моторных полюсов; Пары моторных полюсов = моторные полюса/2).
Общие характеристики:• Частота работы: 20 кГц.
• Ток батареи в режиме ожидания: <0,5 мА.
• Ток питания датчика 5 В или 12 В: 40 мА.
• Диапазон напряжения питания контроллера: от 18 В до 90 в для контроллеров с номинальным или меньшим номиналом 72 в.
• Ток питания, PWR, 30 мА типичный.
• Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 18 В до 1,25 * Номинальное напряжение.
• Стандартный вход дроссельной заслонки: 0-5 вольт (3-проводная резистивная заслонка), 1-4 вольта (активная заслонка Холла).
• Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проводную емкость для получения сигнала 0-5 В.
• Драйвер катушки главного контактора <2A.
• Диапазон рабочей температуры полной мощности: от 0 ℃ до 70 ℃ (температура полевого МОП-транзистора).
• Диапазон рабочих температур: от-40 ℃ до 100 ℃ (температура полевого МОП-транзистора).
• Максимальный ток батареи: настраивается.
Различные модели для KLS-N контроллеров:
Отзывы покупателей
S***v
Страна: RU Color: With program cable Доставка: Cainiao Heavy Parcel Line 30.10.2021

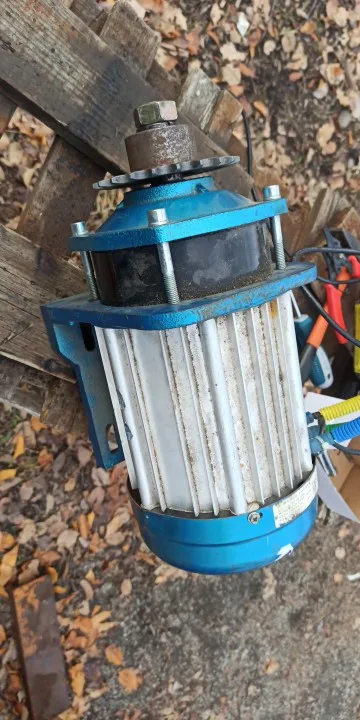

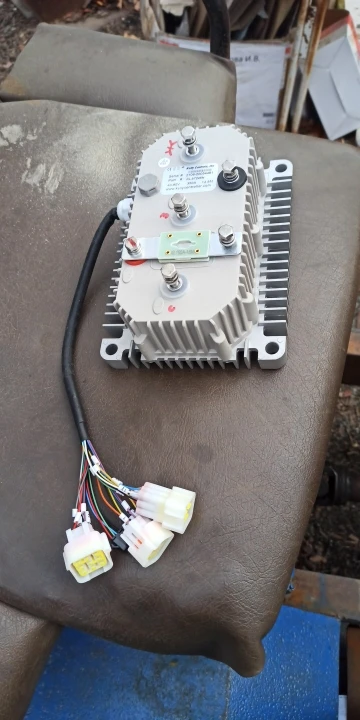

работает, этот мотор имеет 5 пар полюсов. когда почти все контроллеры работают только с четным числом пар. а этот Kelly заработал с нечётным. Программирую с выключенном штекером датчиков холла, чтобы не слетала прошивка
