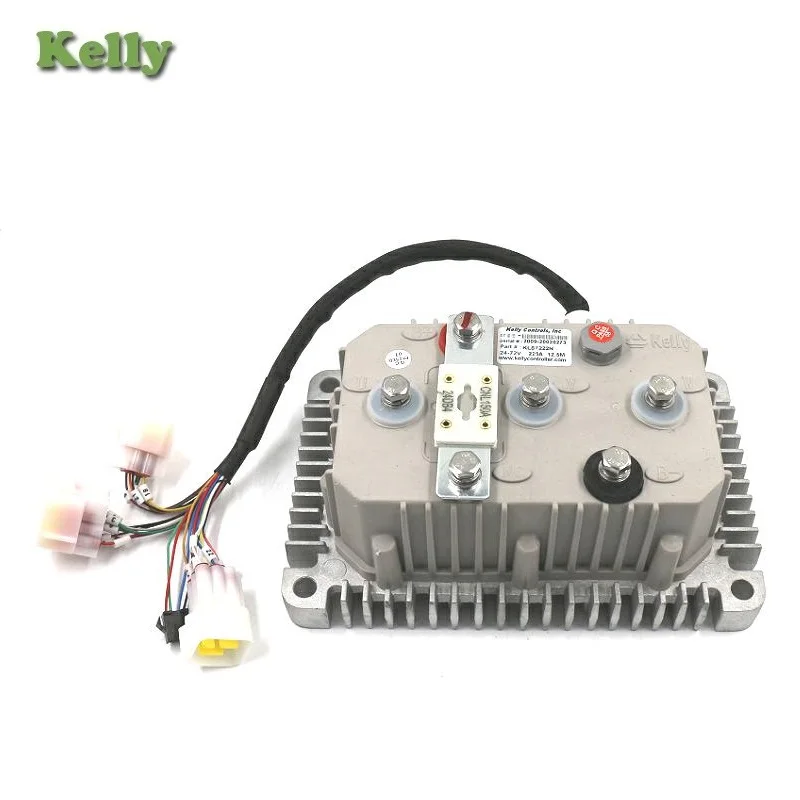

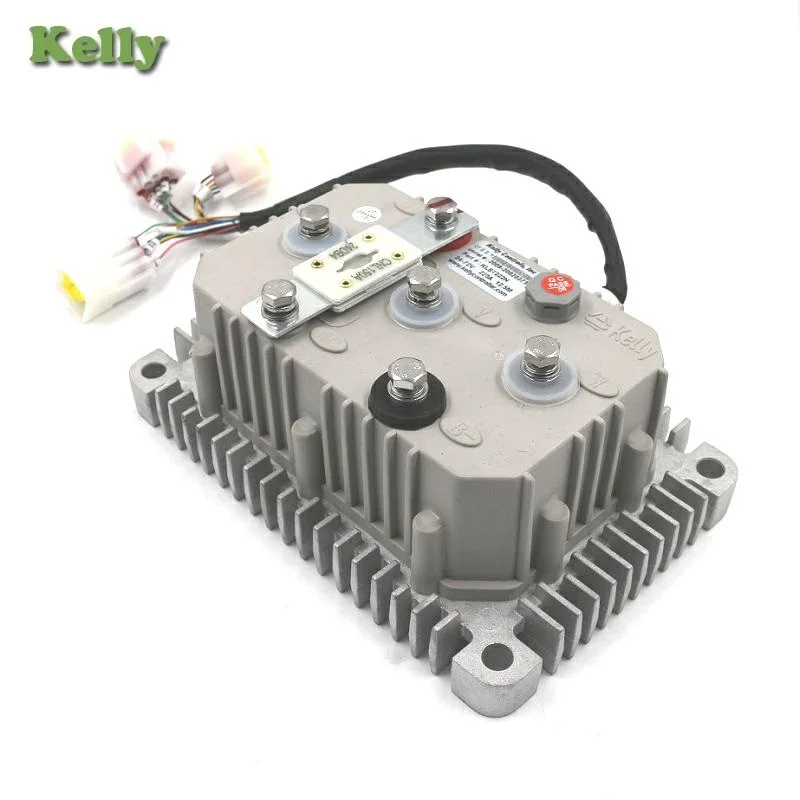

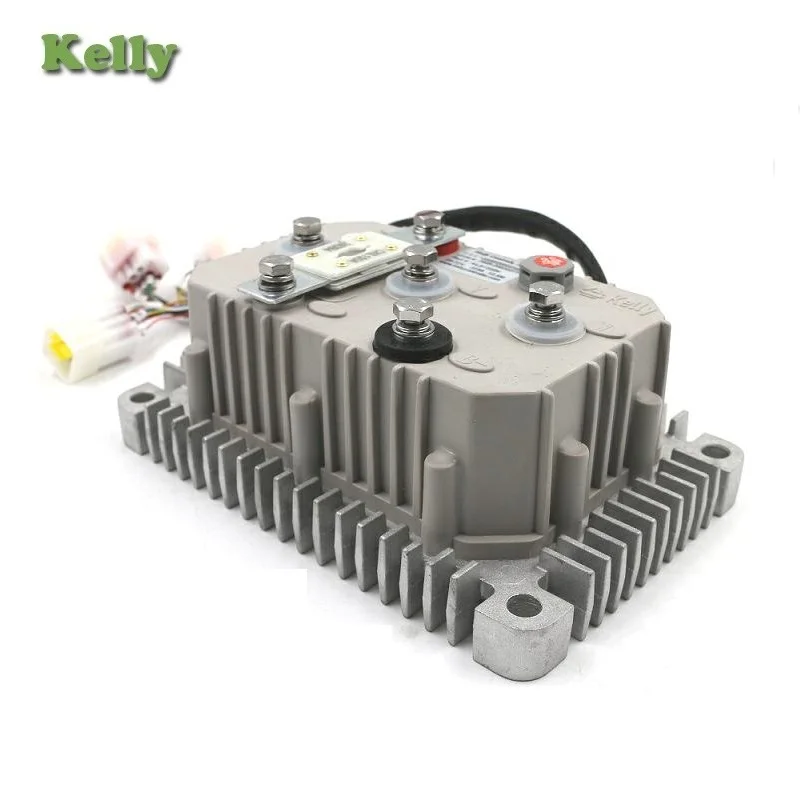

KLS7218N,30 В-72 в, 220 А, синусоидальный бесщеточный контроллер двигателяКлючевые особенности:
Общие функции:
Подходящий двигатель Тип: BLDC мотор с датчиком Холла
Мощность подходящий Двигатель: 1500W-2000W
Диапазон напряжения: 30V-72V
Поддержка функции регенерации
Поддержка программируемых с помощью различных функций через Bluetooth или компьютер
Контроллер KLS предназначен для снижения шума мотора BLDC, особенно для мотора концентратора. Мотор BLDC должен быть основан на 3 датчиках Холла. Клиенты могут программировать контроллер KLS на компьютерном программном обеспечении или приложении Android
Перед запуском двигателя для контроллеров KLS необходимо выполнить определение угла наклона. И это может быть сделано с помощью программы ПК или приложения Andriod (хотя адаптер с голубыми зубьями).
Подробные сведения о ходе работы будут отображаться в руководстве контроллера KLS.

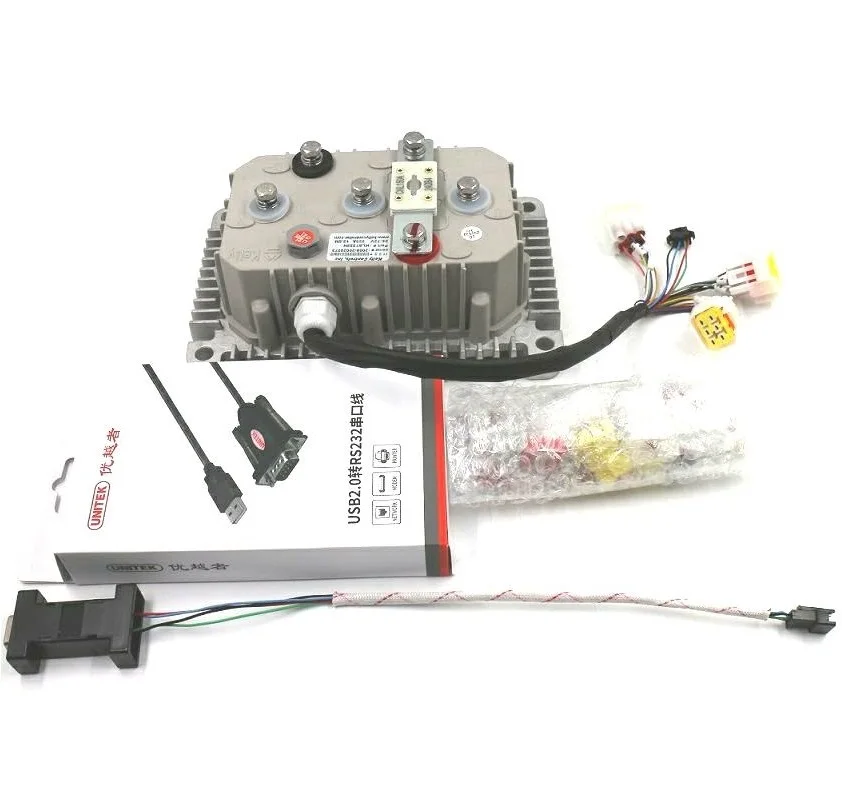

Примечание: посылка поставляется с программным кабелем, в комплект не входит Bluetooth

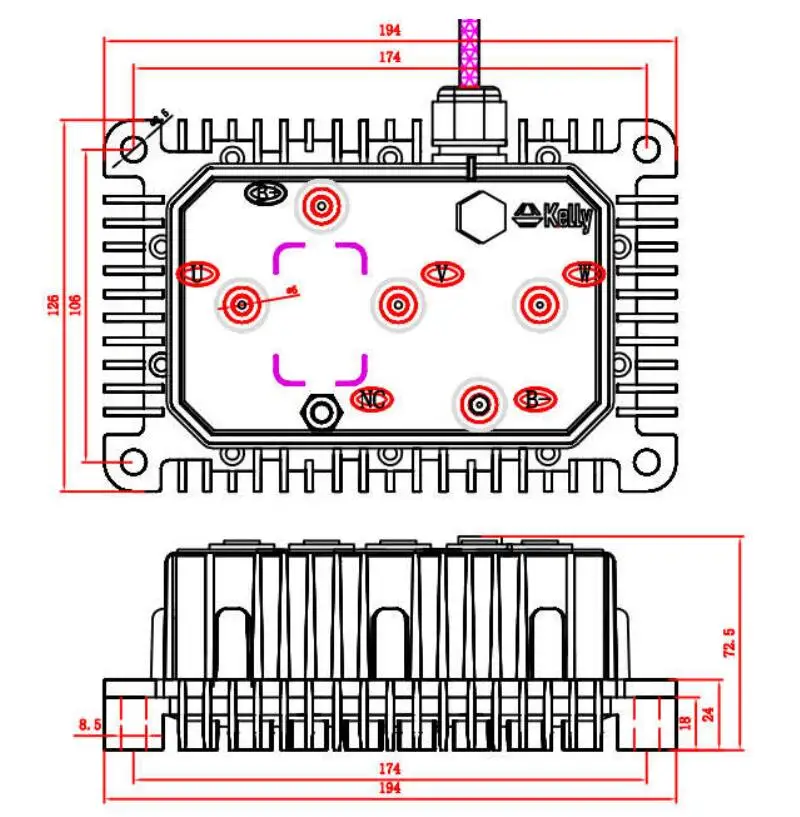

Размеры:(1) Расширенное Обнаружение и защита неисправностей. СВЕТОДИОДНЫЙ мигающий шаблон указывает на источники неисправностей. Клиенты также могут прочитать код ошибки в программном обеспечении ПК или планшете Android.
(2) контроль напряжения батареи. Он прекратит вождение, если напряжение батареи слишком высокое и он постепенно сократит мощность двигателя по мере падения напряжения батареи до полного выключения при предустановленном значении «низкого напряжения батареи».
(3) Встроенный контур тока и защита от перегрузки по току.
(4) настраиваемый диапазон защиты от температуры двигателя.
(5) сокращение тока при низкой температуре и высокой температуре для защиты батареи и контроллера. Ток начинает снижаться при температуре корпуса 90 ℃, Отключаясь при температуре 100 ℃.
(6) контроллер контролирует напряжение подзарядки аккумулятора во время регенерации торможения.
(7) Максимальная скорость обратного хода и скорость прямого хода могут быть настроены между 20% и 100% соответственно и отдельно.
(8) 4-контактный разъем для порта RS232 и кабель Z-TEK USB-RS232 позволяет настроить, программировать и обновить программное обеспечение с помощью планшета, который должен быть основан на операционной системе Android. Люди могут делать то же самое на компьютерном программном обеспечении, используя стандартный кабель USB-RS232.
(9) предоставление выходного напряжения + 5 В и + 12 В для поставки различных видов датчиков Холла.
(10)5 переключающих входов, которые активируются подключением к 12 В. По умолчанию переключатель дроссельной заслонки, переключатель тормоза, переключатель заднего хода, переключатель вперед и переключатель наддува.
(11)2 аналоговых входа 0-5 в для входа дроссельной заслонки по умолчанию и входа температуры двигателя
(12) копирует сигнал одного из датчиков Холла.
(13) настраиваемый переключатель наддува. Позволяет достичь максимальной выходной мощности при включении переключателя.
(14) вход тормозного переключателя 12 в отличается от датчика температуры двигателя. Вы можете использовать как выключатель тормоза, так и функции датчика температуры двигателя одновременно на последней версии. Контакт 25-это входной порт тормозного переключателя 12 В. Pin1-это входной порт датчика температуры двигателя.
(15) дополнительный дроссель джойстика. Двусимметричный сигнал 0-5 в как для движения вперед, так и для движения задним ходом.
(16) настраиваемый детектор перегрева двигателя и защита с рекомендуемым термистором KTY84-130 или KTY84-150.
(17)3 входа датчика положения холла. Открытый коллектор, подтягивать предусмотрено.
(18) аналоговый режим регенерации тормозов. Этот режим регенерации больше не нуждается в переключателе тормозов для поддержки. Доступно только с программного обеспечения версии 0106.KLS контроллер не может поддерживать рефлексирование.
(19) Улучшенная функция регенерации тормоза. Новая техника ABS обеспечивает мощный и плавный реген. Реген может происходить на любых скоростях до нулевой скорости.
Особенности:1) интеллект с мощным микропроцессором.
2) Синхронное выпрямление, сверхнизкое падение, быстрый SVPWM и FOC для достижения очень высокой эффективности.
3) электронный реверсивный.
4) контроль напряжения на 3 фазах двигателя, шине и источнике питания.
5) контроль напряжения на источнике напряжения 12 В и 5 В.
6) чувство тока на всех 3 фазах двигателя.
7) регулятор тока.
8) аппаратная защита от перегрузки по току.
9) аппаратная Защита от перенапряжения.
10) настраиваемый предел тока двигателя и тока аккумулятора.
11) низкий уровень ЭМС.
12) светодиодный код неисправности.
13) Защита аккумулятора: сокращение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении батареи.
14) Прочный алюминиевый корпус для максимальной теплоотдачи и суровой среды.
15) прочные Сильноточные клеммы и прочные авиационные разъемы для небольшого сигнала.
16) термозащита: отключение тока назад, предупреждение и отключение при высокой температуре.
17) настраиваемые датчики положения Холла на 60 или 120 градусов. Контроллер может делать авто_определение угла для разных степеней датчиков Холла.
18) настраиваемая высокая защита педали: контроллер не будет работать, если при включении обнаружится Высокая дроссельная заслонка.
19) умножение тока: Принимайте меньше тока от батареи, выводите больше тока для двигателя.
20) Простая установка: 3-проводной потенциометр будет работать.
21) Стандартный ПК/ноутбук для программирования. Клиенты могут запрограммировать контроллер KLS. Стандартный планшет с ОС Android для программирования. Нужен кабель Z-TEK USB-RS232 для подключения контроллера к программе приложения в планшете.
22) предоставляется пользовательская программа. Прост в использовании. Без затрат для клиентов.
23) Поддержка двигателей с любым количеством полюсов.
24) стандарт электрических оборотов до 70000. (Электрические обороты = механические обороты * пары полюсов двигателя; Пары полюсов двигателя = полюса двигателя/2).
Общие характеристики:• Частота работы: 20 кГц.
• Ток батареи в режиме ожидания: <0,5 мА.
• Источник тока датчика 5 В или 12 В: 40 мА.
• Диапазон напряжения питания контроллера: PWR, от 18 В до 90 в для контроллеров номиналом не менее 72 в.
• Ток питания, стандартный PWR, 30 мА.
• Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 18 В до 1,25 * номинального напряжения.
• Стандартный вход дроссельной заслонки: 0-5 вольт (3-проводная резистивная кастрюля), 1-4 вольта (активная дроссельная заслонка Холла).
• Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проводную трубку для получения сигнала 0-5 В.
• Драйвер катушки главного контактора <2A.
• Диапазон рабочих температур полной мощности: от 0 ℃ до 70 ℃ (температура MOSFET).
• Диапазон рабочих температур: от-40 ℃ до 100 ℃ (температура MOSFET).
• Максимальный ток батареи: настраивается.
Разные модели для KLS-N контроллеров:
