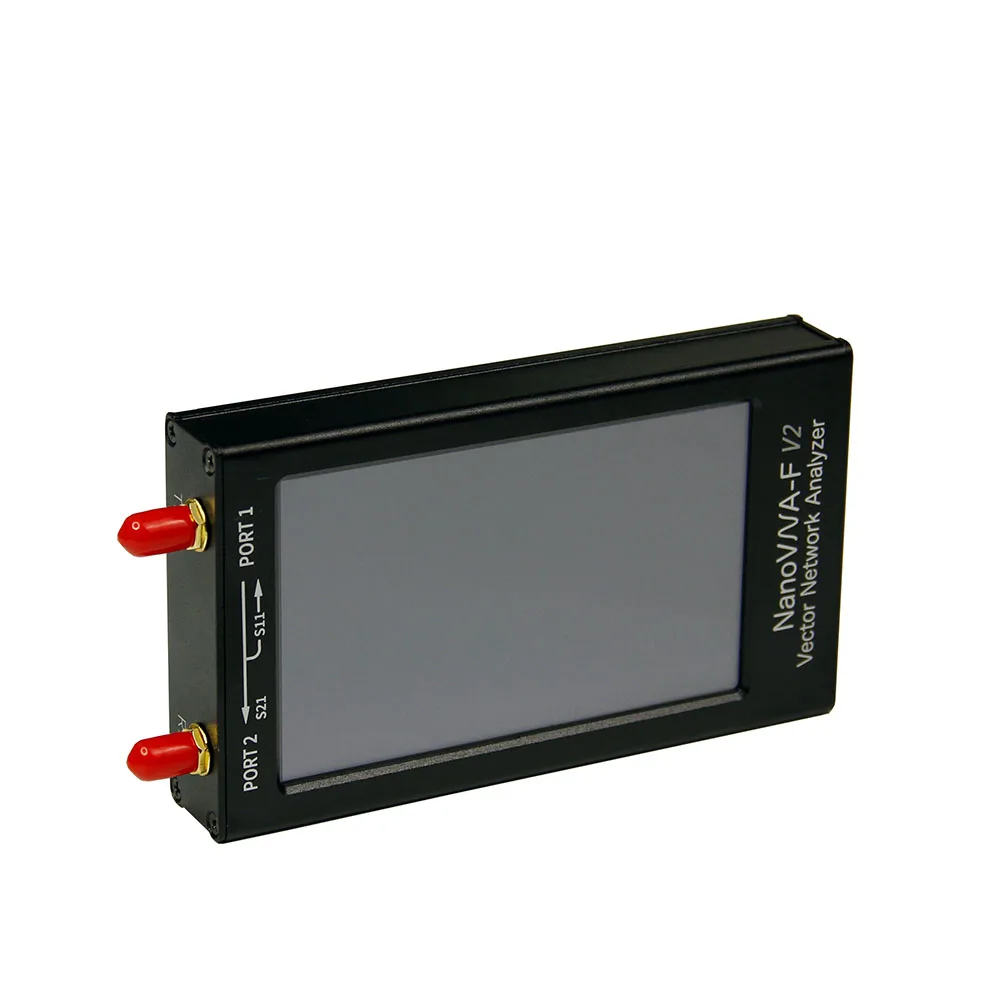

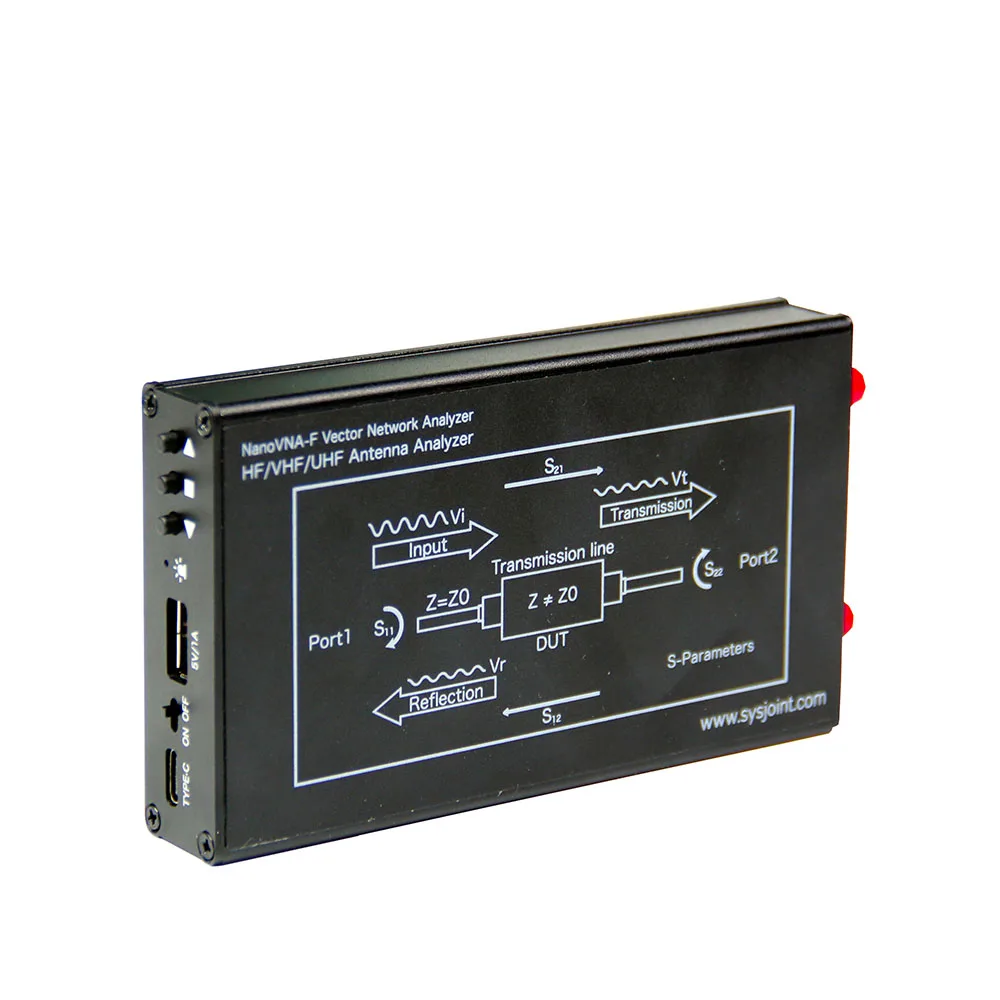

Векторный анализатор сети NanoVNA-F V2, 3 ГГц, 4,3 дюйма, с сенсорным экраном

Описание

Портативный векторный сетевой анализатор NanoVNA-V2-это продукт нового поколения. Диапазон измерения расширен до 50 кГц-3000 МГц, а динамический диапазон больше, достигая 80 дБ, который может использоваться для отладки УФ-частоты. Дуплексор, измерение более точное, более практичное, простое, гибкое и быстрое управление интерфейсом.

Параметры

1. Диапазон измерения частоты: 50 кГц-3000 МГц; 2. Выходная мощность RF: -9 дБм (погрешность в пределах 1 ГГц: плюс или минус 1 дБ); 3. Точность частоты: <0,5 ppm 4. Динамический диапазон S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц) 5. Динамический диапазон S11: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц) 6,2 потери возврата порта: 20 дБ тип (1,5 ГГц), 13 дБ мин (3 ГГц) 7. Интерфейс USB: режим связи USB Type-C: CDC (последовательный) 8. Количество точек калибровки: 101 точек 9. Количество точек сканирования: 101 точек 10. Отслеживание дисплея: 4 трека 11. Отметка: 4 точки отметки (отметка бар можно перемещать вверх и вниз на экране) 12. Настройка сохранения: 5 (после сохранения его можно напрямую отозвать при следующем использовании при включении, нет необходимости перекалибровывать, при следующем включении, сохраненные параметры до последнего выключения автоматически отображаются) 13. Время сканирования: около 1,9 с/1 раз (полный диапазон частот 50 кГц ~ 3000 МГц) 14. Он может измерять параметры S, коэффициент стоячей волны напряжения, диаграмму SWR Smith, фазовую диаграмму, групповую задержку...; 800 дюймовый ЖК-экран IPS, IPS TFT (480x180) Угол обзора близок к °, длительное использование не повредит вашим глазам; 16. Чехол из алюминиевого сплава используется для эффективного экранирования электромагнитных помех, что делает S21 динамическим диапазоном лучше 80 дБ в пределах 1 ГГц 17. Компактный дизайн, размер корпуса 125 мм * 75 мм * 20 мм, компактный и портативный; 18. Радиочастотный интерфейс-SMA, что удобно для подключения всех видов туманов; 19. Благодаря литиевой батарее повышенной емкости 5000 мАч Срок службы батареи может достигать 7 часов; 20. Дизайн с полным сенсорным экраном, поддержка 3 боковых кнопок одновременно, гибкость и удобство в эксплуатации; 21. Поддержка переключения меню на китайском и английском языках; 22. Поддержка регулировки яркости экрана; 23. Обновление прошивки через виртуальный U-диск, программатор не требуется, для обновления прошивки требуется только один USB-кабель; 22. Расширьте выходной интерфейс USB, выход 5 В/1 А (можно использовать как внешний аккумулятор); 24. При использовании зарядной микросхемы высокого тока 2 а время зарядки короче; 25. Поддержка хост-компьютера, вы можете использовать компьютер в качестве интерфейса работы дисплея; 26. Вес с пластиковой упаковочной коробкой: 400 г

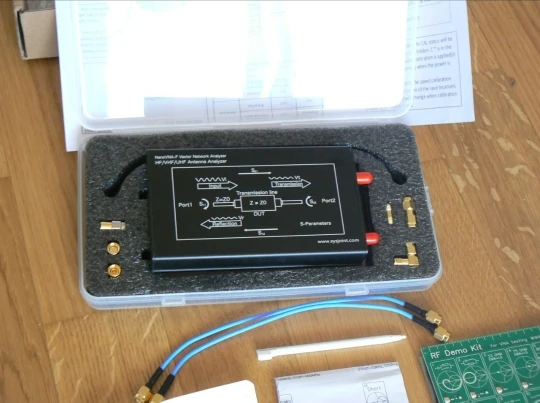

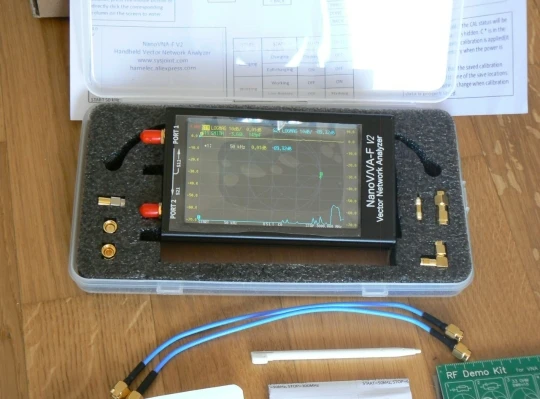

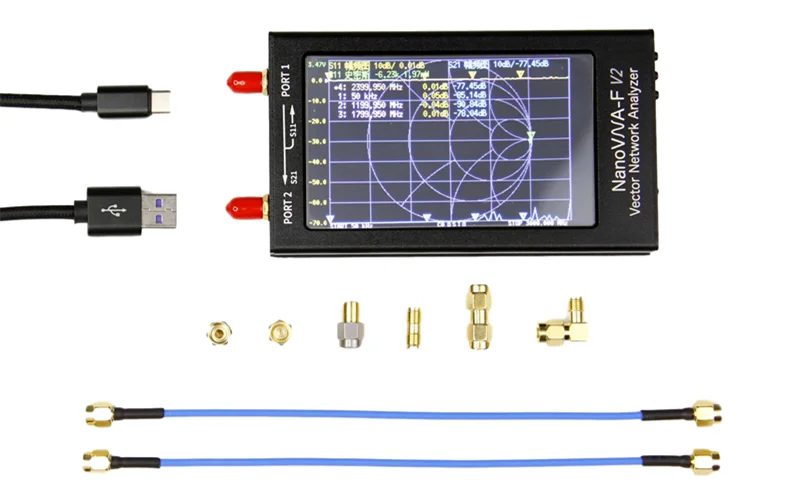

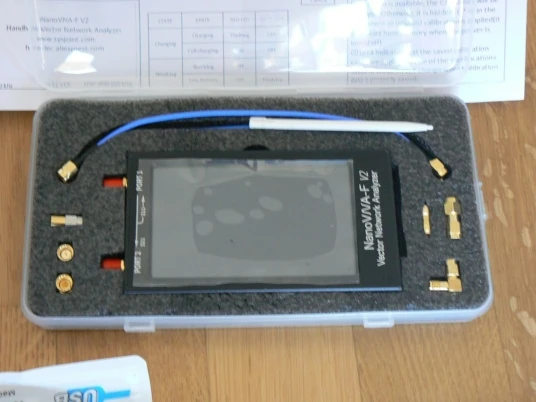

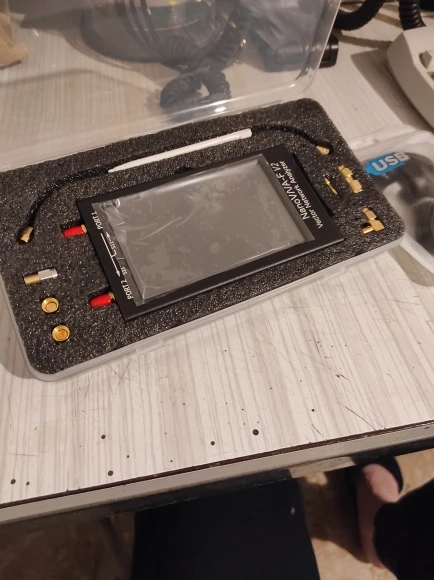

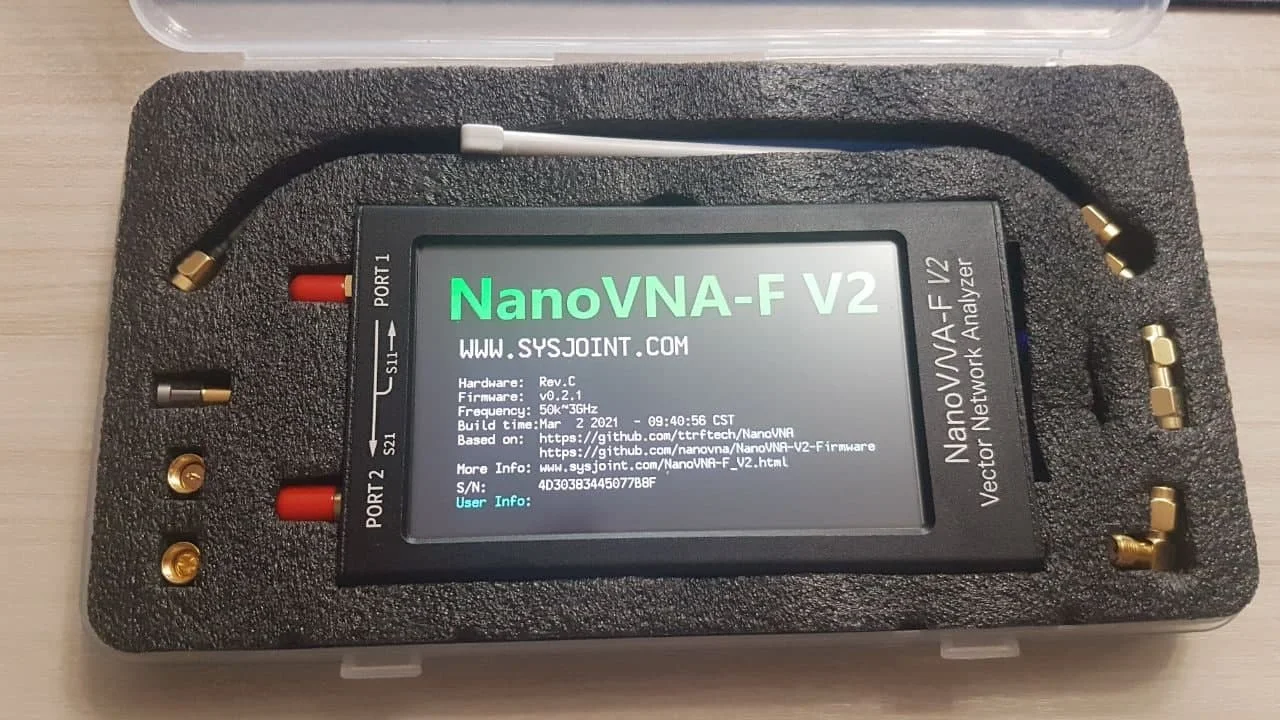

Что в посылка вке

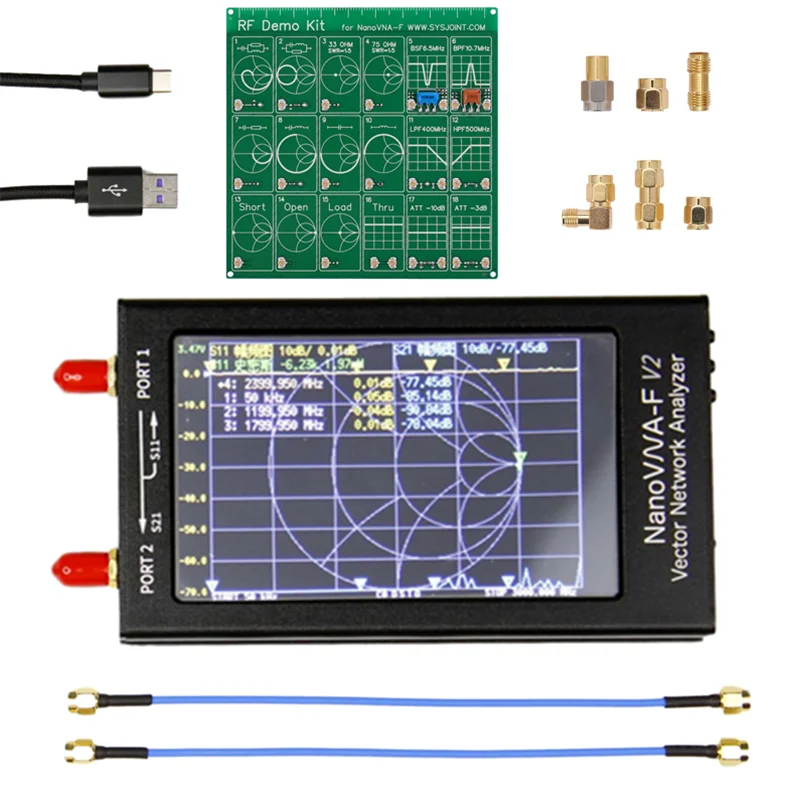

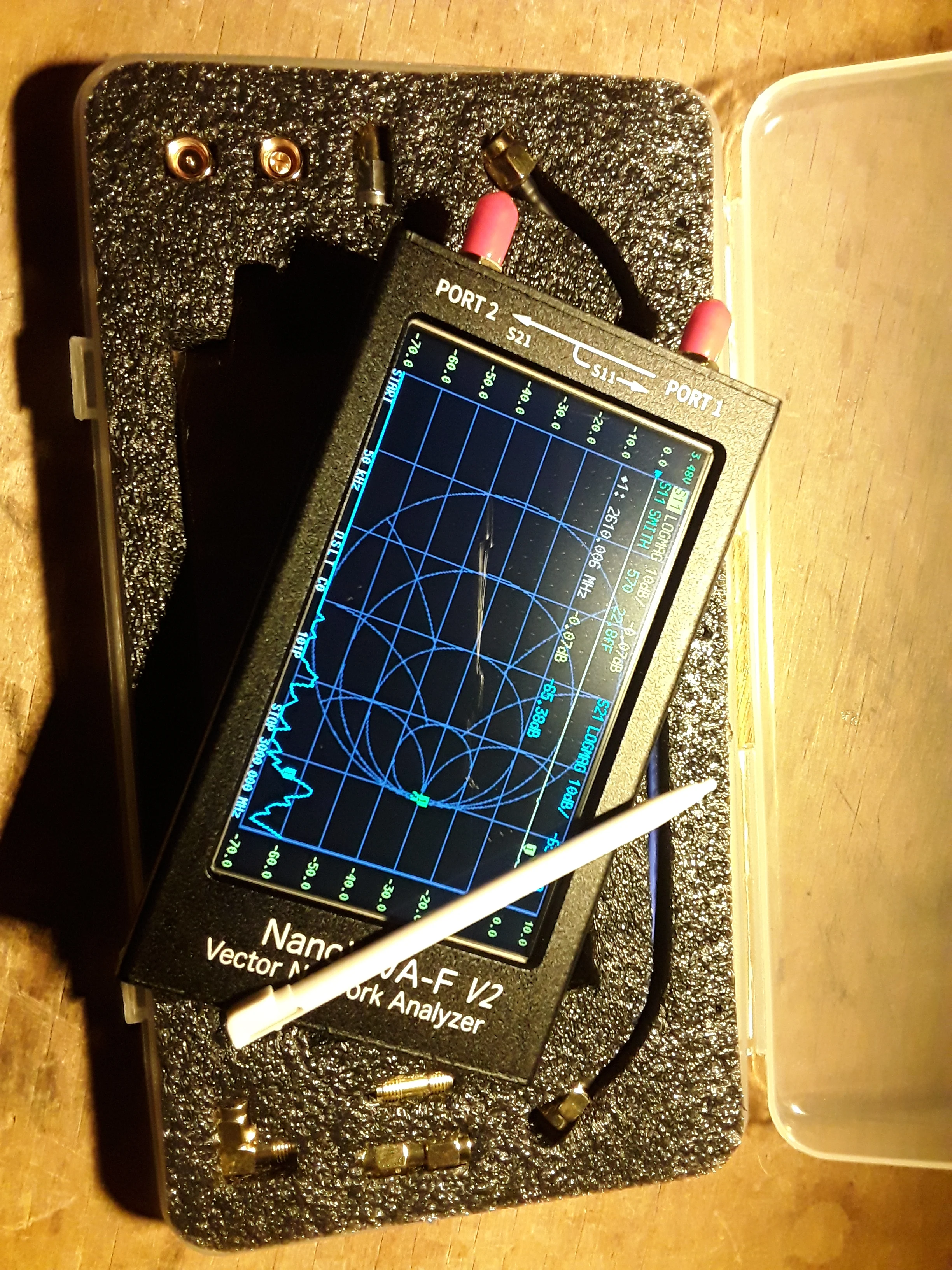

Нановна-Ф V2

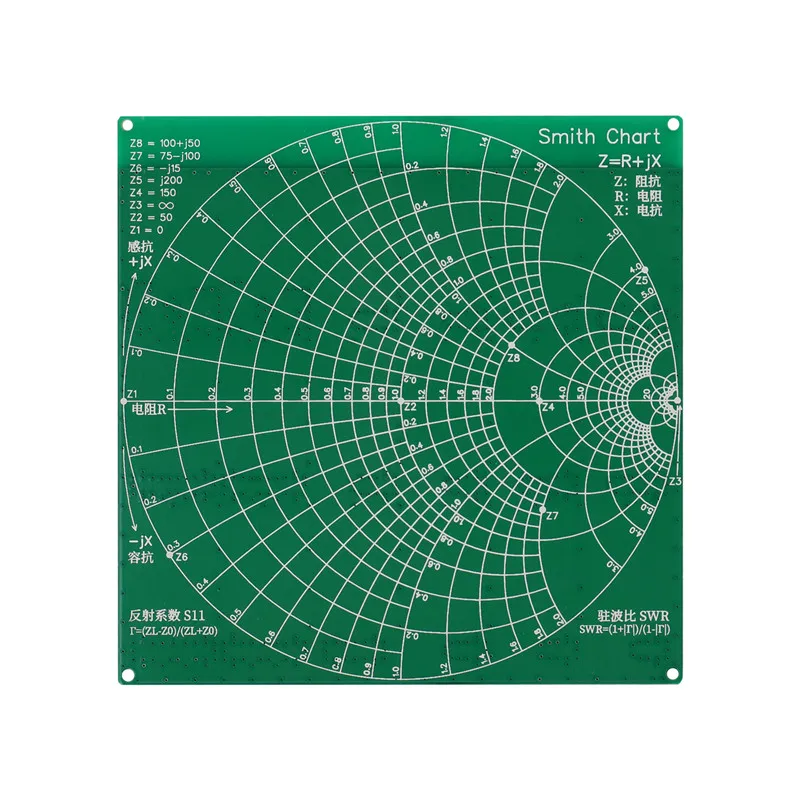

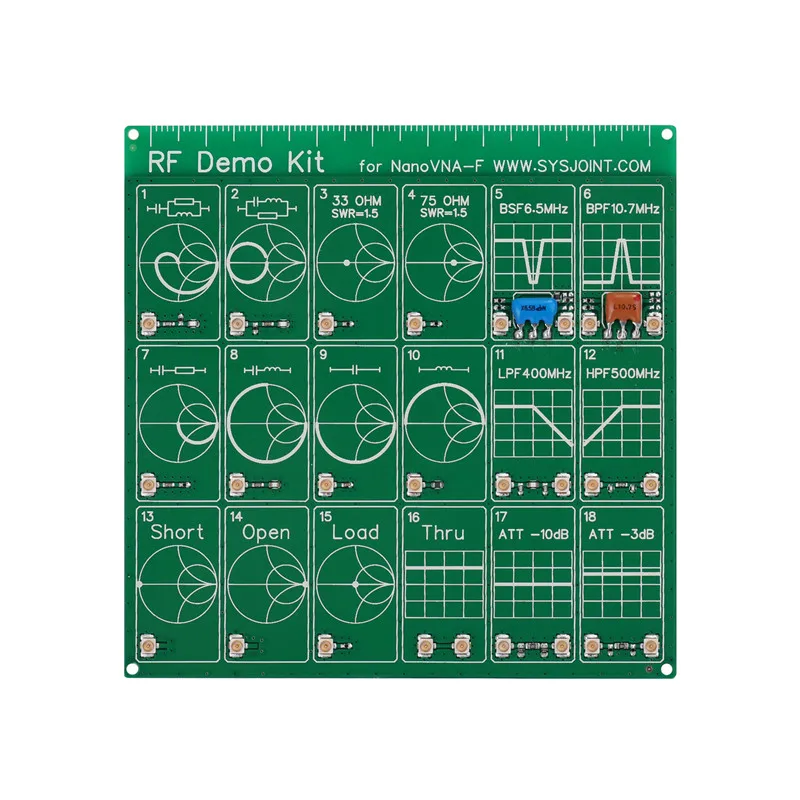

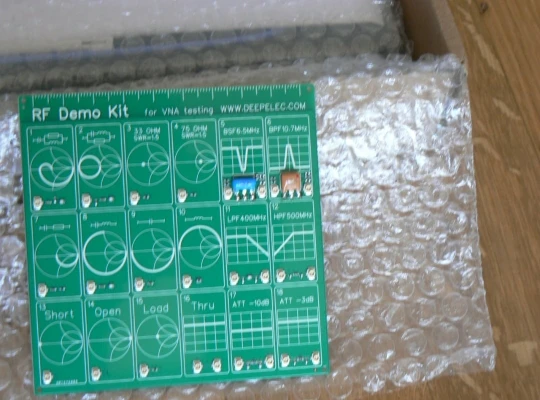

V2 и Демонстрационный набор
