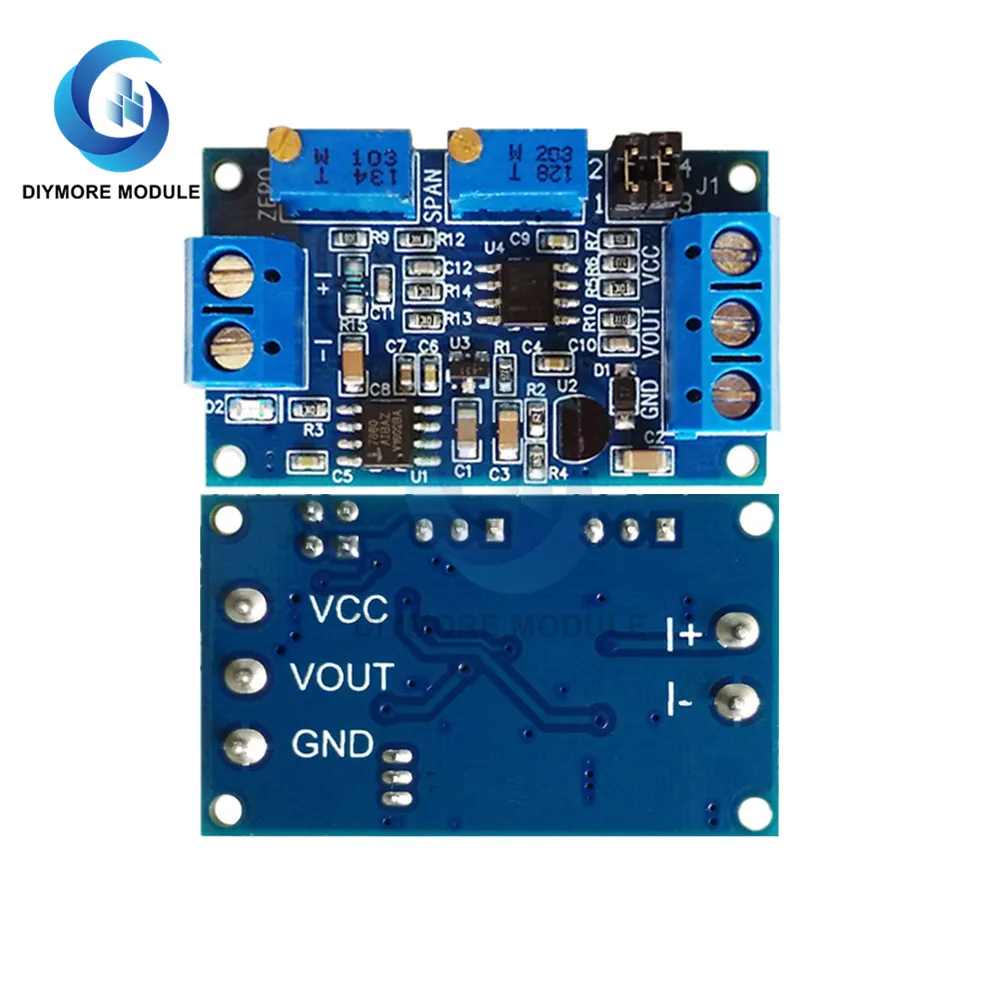

Модуль преобразования тока в напряжение 0 -20 мА 4 -20 мА до 0-3,3 в 0-5 в 0-10 в блок питания плата преобразователя сигнала передатчика напряжения

Модуль тока-напряжения 0 -20 мА 4 -20 мА до 0-3,3 в 0-5 в 0-10 в блок питания плата преобразователя сигнала передатчика напряжения

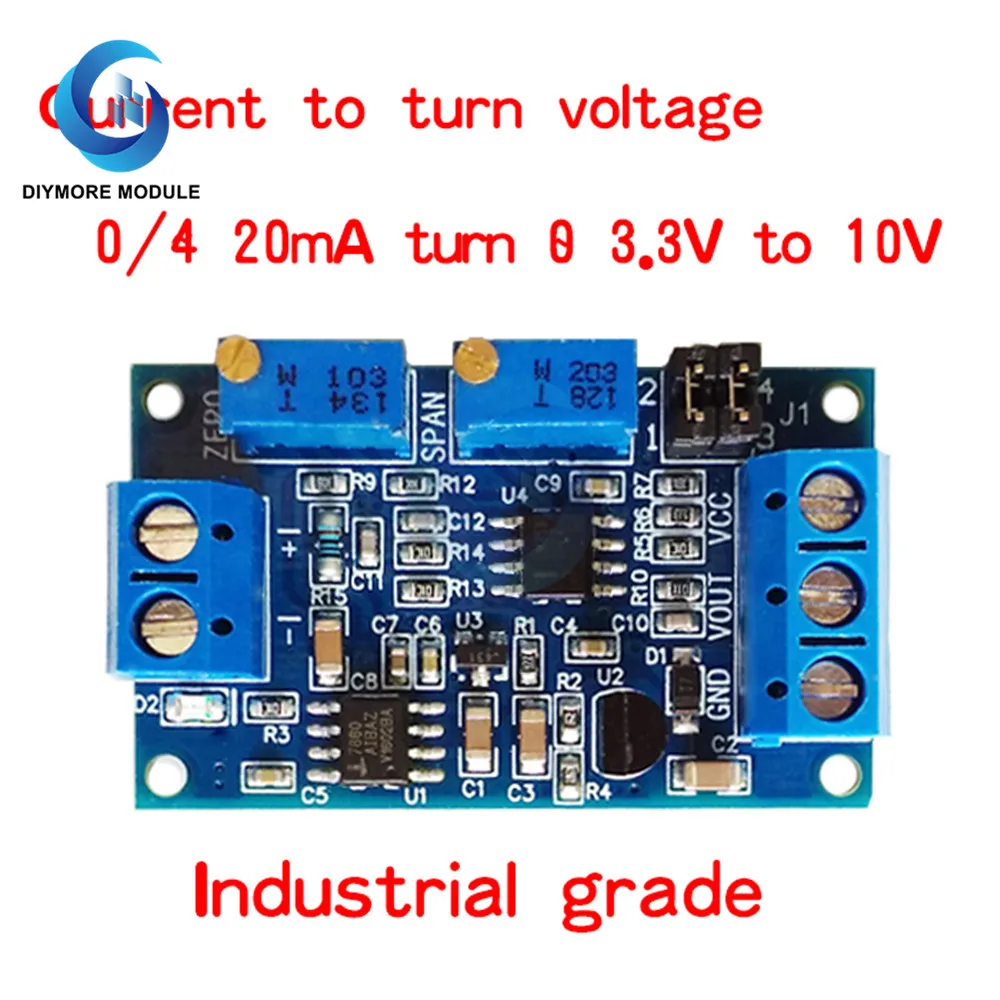

Описание:В процессе передачи сигнала цепи сигнал напряжения ослабевает с увеличением расстояния передачи, а передача тока может избежать ослабления сигнала. Модуль используется для окончания передачи токового сигнала, сигнал преобразуется в сигнал напряжения для обнаружения SCM. Входной ток поддерживает 4-20 мА и 0-20 мА, а выходное напряжение поддерживает 0-3,3 в 0-5 в 0-10 В.

Выделение:Диапазон напряжения источника питания широкий, а выходное напряжение поддерживает несколько диапазонов;Нулевой и полный диапазон можно регулировать автоматически;Высокая стабильность, хорошая линейность, промышленный класс;Резистор выборки сигнала тока использует высокоточный цветной кольцевой резистор, который обладает высокой точностью, небольшим температурным дрейфом и высокой мощностью

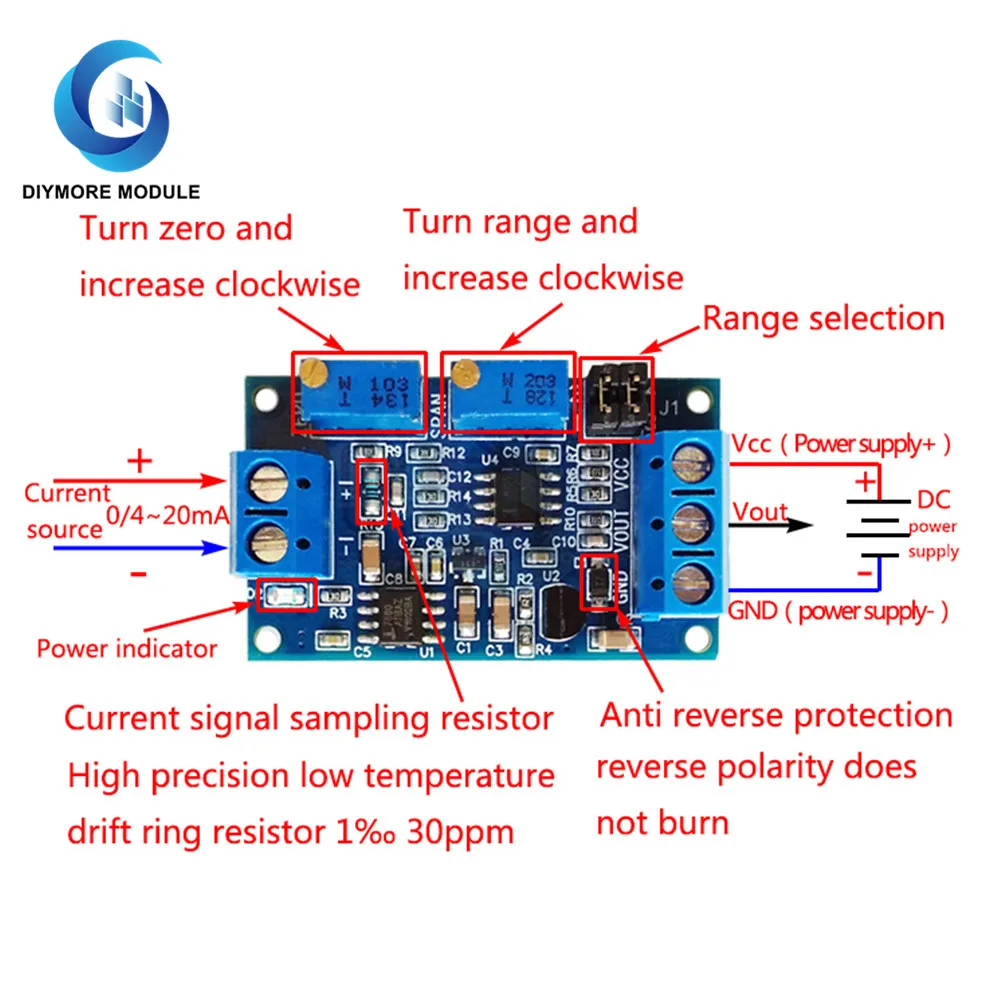

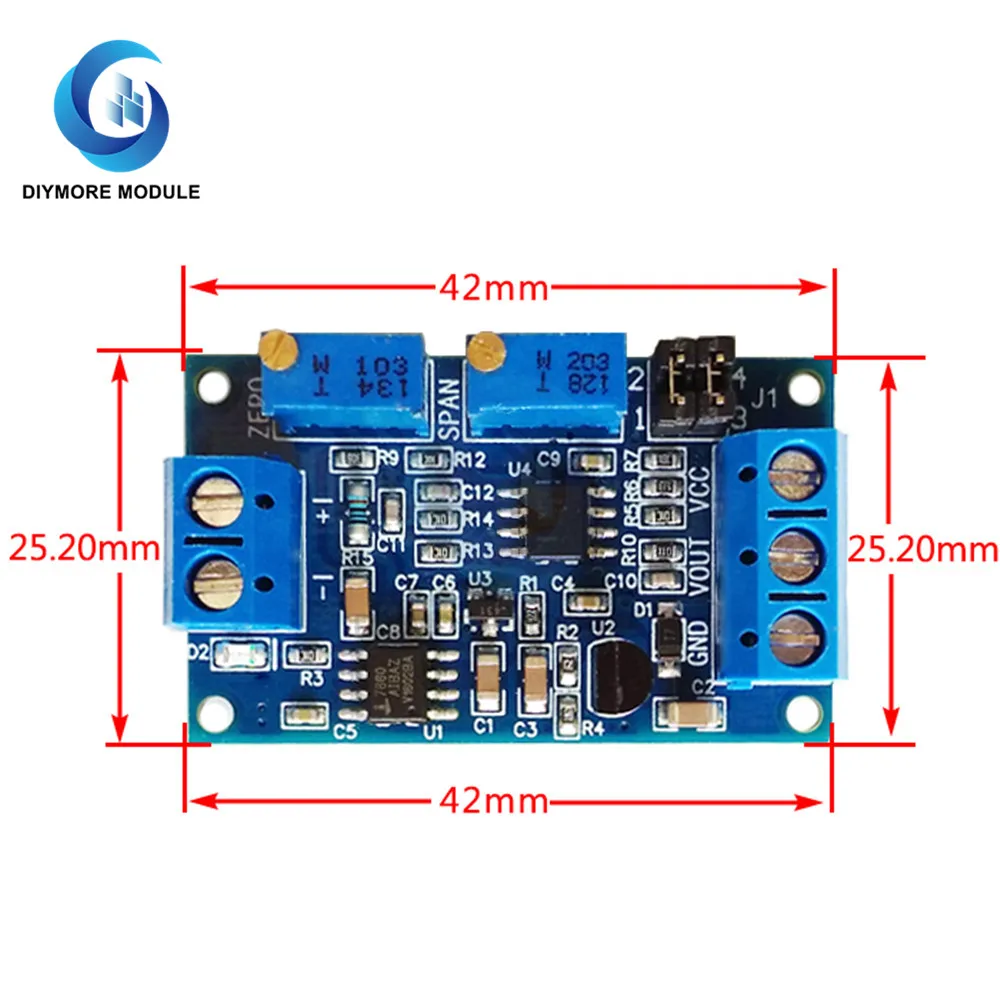

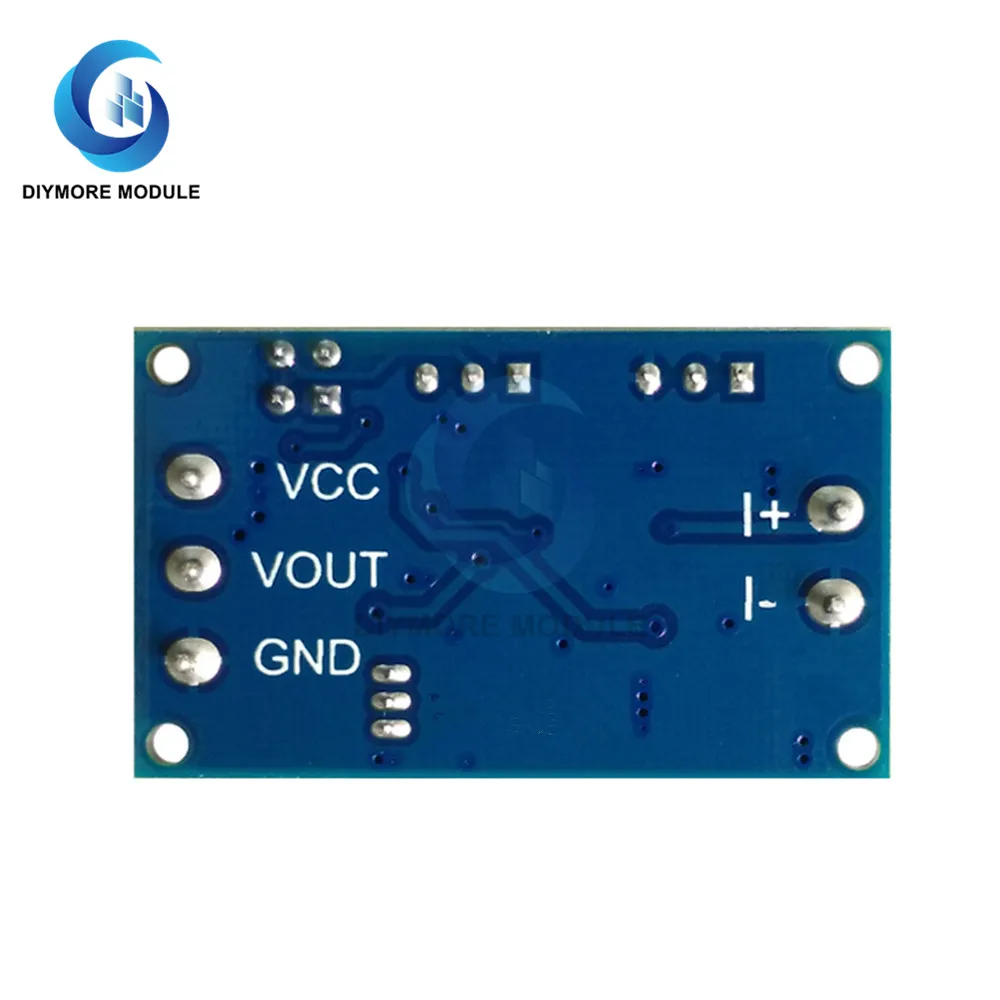

Инструкция:1. Модуль подключен в соответствии с определением, напряжение питания составляет 7-36 в (если выход составляет 10 в, то напряжение питания должно быть больше 12 В)2. После включения питания свет D2 должен быть ярким, в противном случае проверьте линейное соединение. Плата с защитой от обратного подключения, обратное подключение не горит.3. Когда входной ток минимальный (0 мА или 4 мА), отрегулируйте нулевой потенциометр, чтобы выходное напряжение VOUT было минимальным (0,0 в или другое напряжение).4. Когда входной ток максимальный (20 мА), Отрегулируйте потенциометр диапазона, чтобы выходное напряжение VOUT было максимальным значением (3,3 В, 5 В или 10 в, при входе 4-20 мА Минимальная мощность может составлять 2,5 в).

Выберите соответствующий диапазон с помощью перемычки:4 -- 20 мА: 0 -- 2,5 в диапазон: J1 1, короткое соединение на 2 фута, короткое соединение на 3, короткое соединение на 4 футаДиапазон 0 -- 3,3 В: J1 1, 2 фута off, 3, 4 фута offДиапазон 0-5,0 в: J1 1, короткое соединение на 2 фута, короткое соединение на 3, 4 футаДиапазон 0-10,0 в: J1 1, короткое соединение на 2 фута, 3, 4 фута0 -- 20 мА: 0 -- 3,3 В диапазон: J1 1, короткое соединение на 2 фута, короткое соединение на 3, 4 футаДиапазон 0-5,0 в: J1 1, короткое соединение на 2 фута, короткое соединение на 3, 4 футаДиапазон 0-10,0 в: J1 1, короткое соединение на 2 фута, 3, 4 фута

Посылка1 * модуль тока-напряжения
