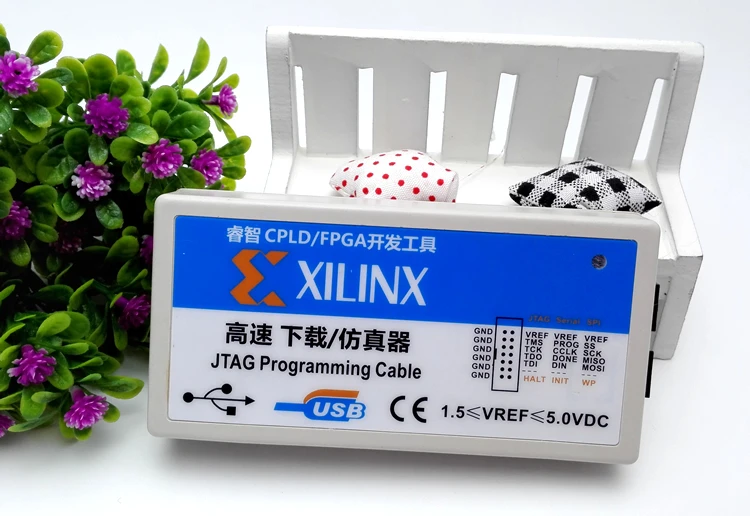

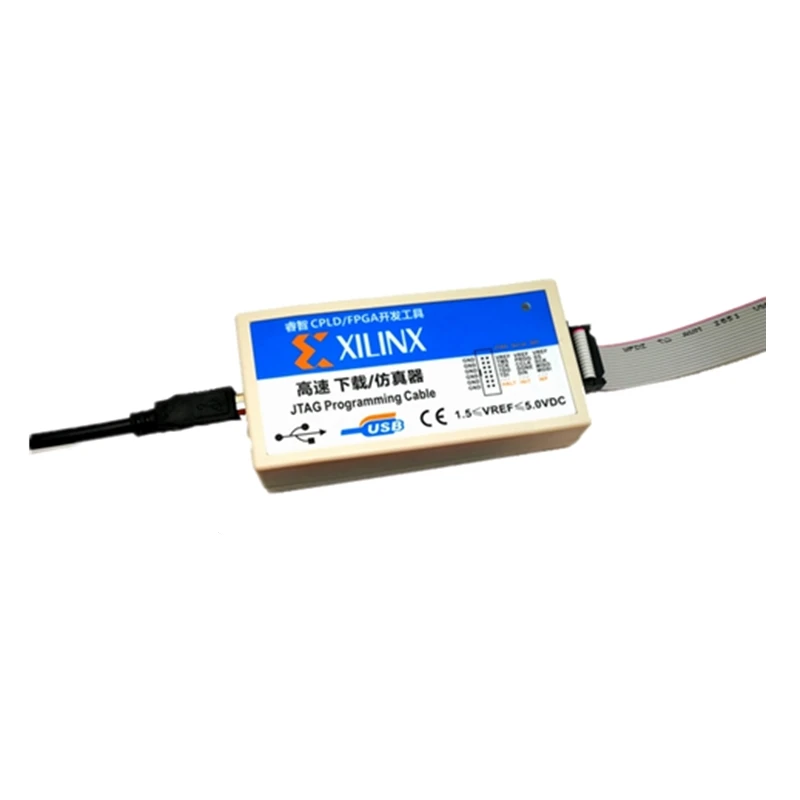

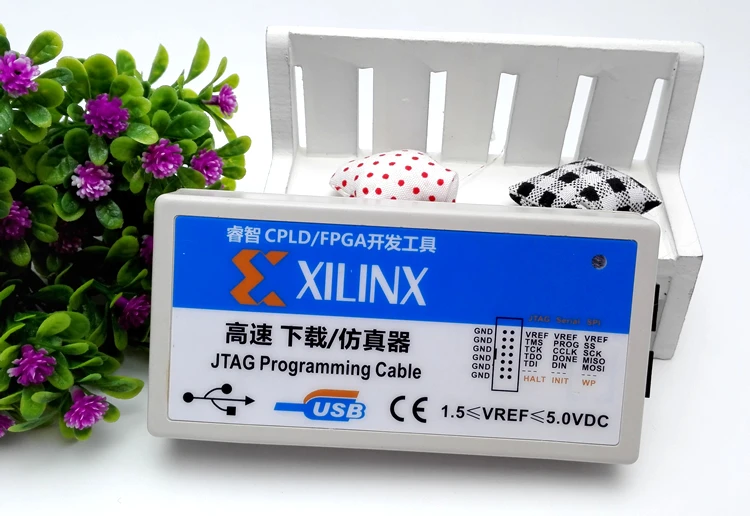

Xilinx загрузчик второго поколения DLC10 FPGA JTAG SMT2 Xilinx кабель USB линия загрузки
Описание:
Он может хорошо поддерживать новую серию чипов XILINX, VIVADO и программное обеспечение ISE14.7 и выше.Этот xilinx высокоскоростной загрузчик использует JTAG-SMT2 решение.
Характеристики высокоскоростного погрузчика XILINX:
1. Полностью совместим с оригинальным высокоскоростным погрузчиком JTAG SMT2 XILINX, поддерживает родные драйверы выше ISE14.7, impact, Chipscope, EDK, Vivado2013 + и другим программным обеспечением.
2. На основе высокоскоростного модуля погрузчика XILINX Digilent JTAG SMT2.
3. Поддержка XP, WIN7, WIN8, WIN10 32 бит/64 бит системы и Linux
4. Поддерживаемые устройства: Xilinx FPGAs, XILINX Zynq-7000, XILINX CoolRunner™/Кулраннер-II сплис, Xilinx Платформа Flash ISP конфигурации выпускных вечеров, выберите третьей вечерние SPI выпускных вечеров, выберите третьей вечерние BPI туфли на выпускной
5. Автоматическое обнаружение и адаптация к целевому напряжению ввода-вывода, поддержка использования устройств уровня интерфейса 5 В (TTL), 3,3 В (LVCMOS), 2,5 в, 1,8 в и 1,5 в, диапазон уровня VREF от 1,5 до 5,5 В (переконструирован с помощью Интерфейсной схемы JTAG, все могут поддерживать как минимум 1,2 в и увеличивать схему защиты интерфейса) В качестве официального.
6. Часы загрузки целевого устройства опциональны и поддерживают автоматическую настройку скорости программного обеспечения XILINX.
7. Используйте дорогой Специальный широкий чип интерфейса преобразования уровня напряжения и добавьте схему защиты от электростатического разряда. Изоляция достаточно полная, что не сравнимо с использованием дешевых и легко сгоревших интерфейсных чипов. Поскольку изоляция достаточно завершена, после завершения программирования и отладки штекер можно отключить напрямую с порта JTAG, когда целевая плата отключена, избегает проблем с перегоранием дорогих чипов FPGA на системной плате из-за неправильной работы. Даже если VREF неправильно подключен или вставлен в неправильном направлении, это легко повредит загрузчик или чип FPGA целевой платы. Это причина, по которой многие загружающие устройства сгорают загрузчик или повреждают дорогой чип FPGA из-за случайного подключения неправильной сигнальной линии.
8. Двухцветный светодиодный индикатор состояния, которая используется для программирования и отладки JTAG/SPI интерфейс флэш-память для выпускного вечера устройств.
9. Плата адаптера интерфейса имеет антиреверсивную конструкцию вставки. Если она вставлена в обратную сторону, ее нельзя вставить. Избегайте проблем с неправильной работой из-за обратного подключения.
Это новое поколение погрузчика Xilinx, которое было повторно проверено и протестировано, и является стабильным и надежным. Он характеризуется быстрой скоростью загрузки, что экономит много времени на массовое производство и программирование компании.
1. Быстрая скорость загрузки: больше, чем первое поколение (DLC9) и второе поколение (DLC10).
2. Поддержка версии 13,2 и выше ISE, Поддержка окружающей среды VIVADO.
3. Согласно отзывы пользователя, новые устройства больше не могут поддерживать загрузчик первого поколения, а загрузчик второго поколения слишком дорогой, и производительность затрат слишком низкая.
4. Драйвер и программное обеспечение выданы с сетевым адресом диска, который удобно извлечь, загрузить и использовать в любое время и в любом месте.
Стандартный список доставки:

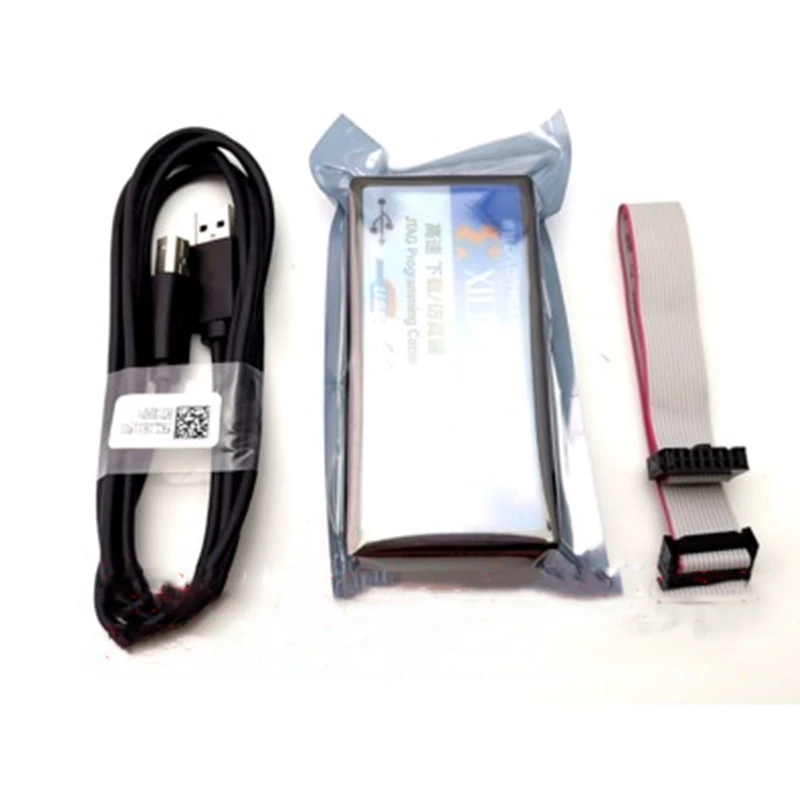

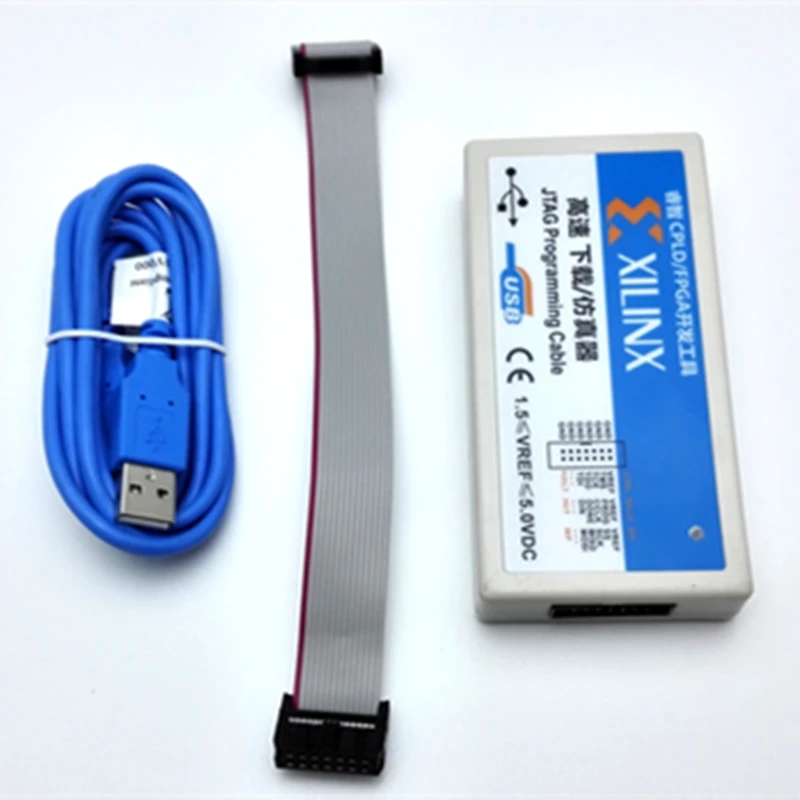

Xilinx загрузчик основной корпус * 1
14pin 2,54 jtag line * 1
USB-кабель 1,5 м * 1
Примечание: USB-кабель в списке доставки. Из-за канала покупки каждая партия будет отличаться, мы выберем высококачественный USB-кабель полного напряжения, требования относительно высокие, поэтому, как только мы обнаружим проблему, мы заменим ее; Доставка USB-кабелей в списке предназначена только для справки.
