Примечание: Этот модуль может запускать все соответствующие Официальные стандартные алгоритмы TI. Для конкретных сценариев применения, пожалуйста, обратитесь к официальной рутине TI. Если вам нужно настроить алгоритм, эта цена-это цена одной основной платы.
Для рутинных демонстраций с помощью этого модуля и шагов для настройки платформы разработки см. Следующие инструкции (показаны с помощью IWR1642) :
Ссылка: https://pan.baidu.com/s/19F2bnqlGQ0TnhZgHclg0oQ
Код извлечения: jt24
Введение продукта

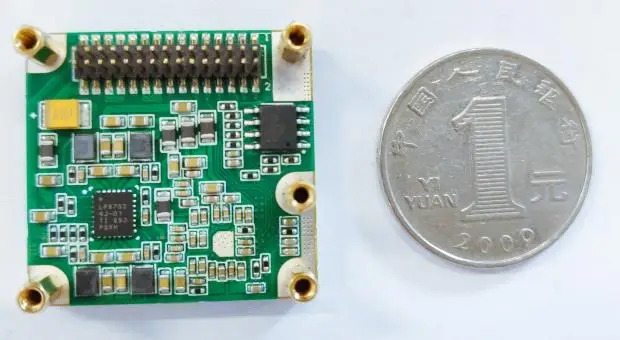

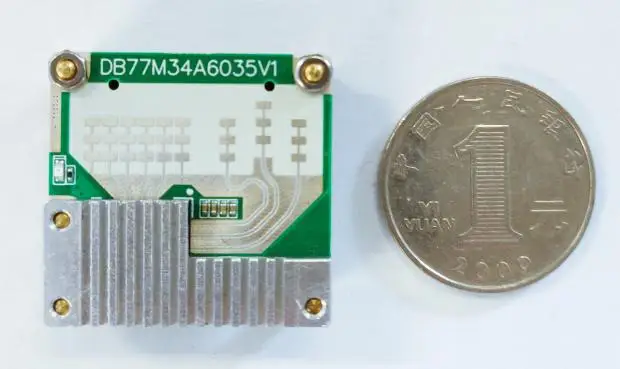

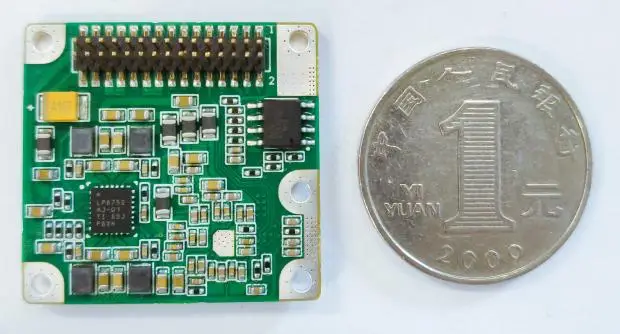

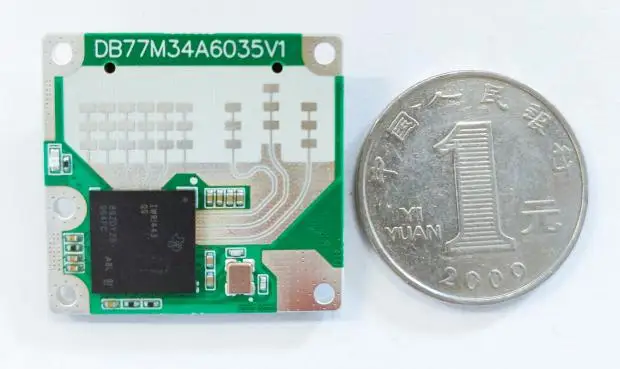

DB77M34A6035V1 основная плата, миллиметровый волновой радар, разработанный xi 'an da leopard electronic technology co., LTD основана на TI IWR1443 как ядро мини 77 GHZ миллиметровой волновой радиолокационной системы, ширина основной пластины составляет всего 30 x28. 5 мм, бортовой IWR1443, PMIC, Flash и кристаллы, с 1,27 мм двухрядными иголками, включая JTAG (XDS110), UART, CAN, SPI, SYNC, И источника питания (3,3 V, 1,2 V, 1,8 V) интерфейс, Пользователи должны только вводить питание 5 В и выбирать требуемый интерфейс связи для реализации мини-миллиметровой волновой радиолокационное измерение системы. Основная плата радара принимает 3 передачи и 4 приема микрополосковой антенны, каждая антенна 1x3 массив антенна s11-10dB пропускная способность 2,1g (77,95 ~ 80,05 Гц) В-6dB пропускная способность 3,9g (77,1 ~ 81 ГГц), а Горизонтальный угол ± 60 ° (120 °) и угол наклона ± 25 ° (50 °) FOV может быть предоставлен в соответствии с алгоритмом измерения. Пользователь может разработать радиолокационное измерение MMW по мере необходимости для удовлетворения требований различных приложений.
\
