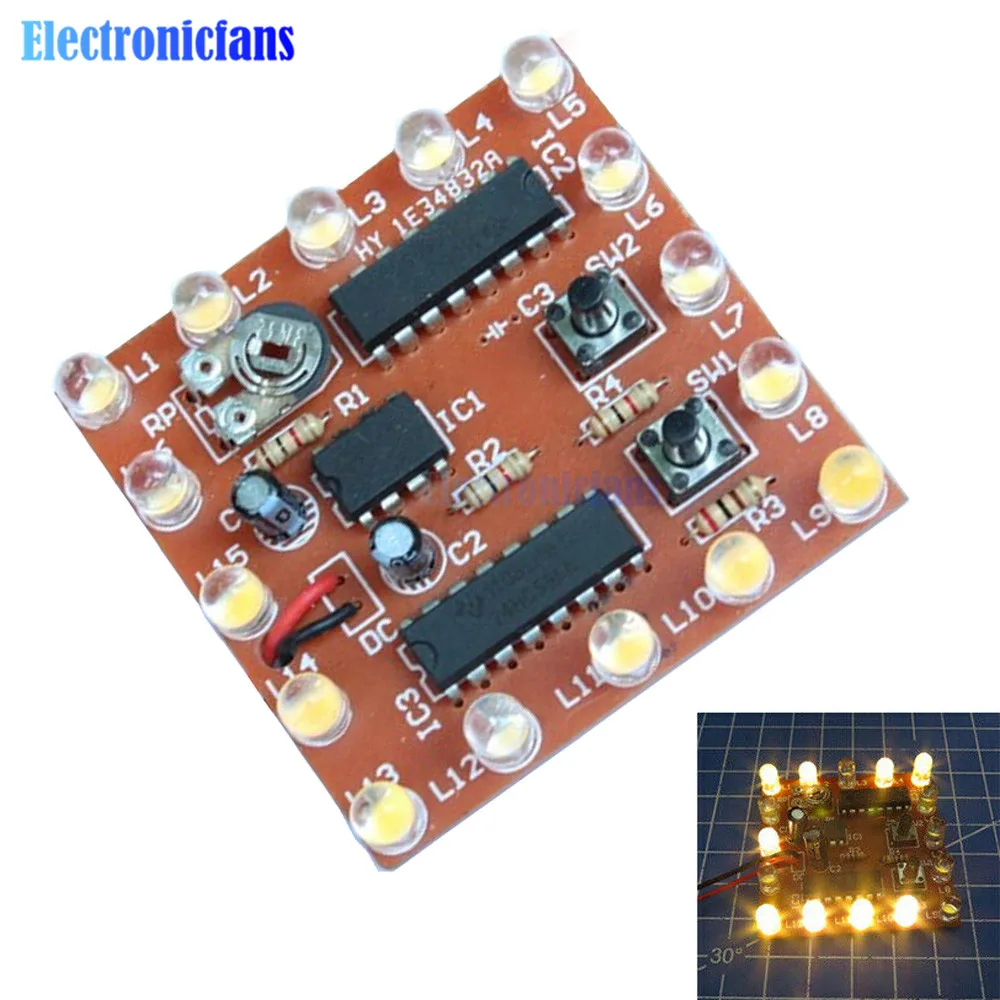

DIY Kit электронный NE555 + 74HC595 16 бит 16 канасветильник свет водные плавные огни светильник s сварочная практика доска светодиодный модуль комплект
Описание:
Вы можете добиться любого сочетания любимого эффекта 16-направленной водяной лампы, очень интересная, простая схема, высокий процент успеха сборки.
Особенность:

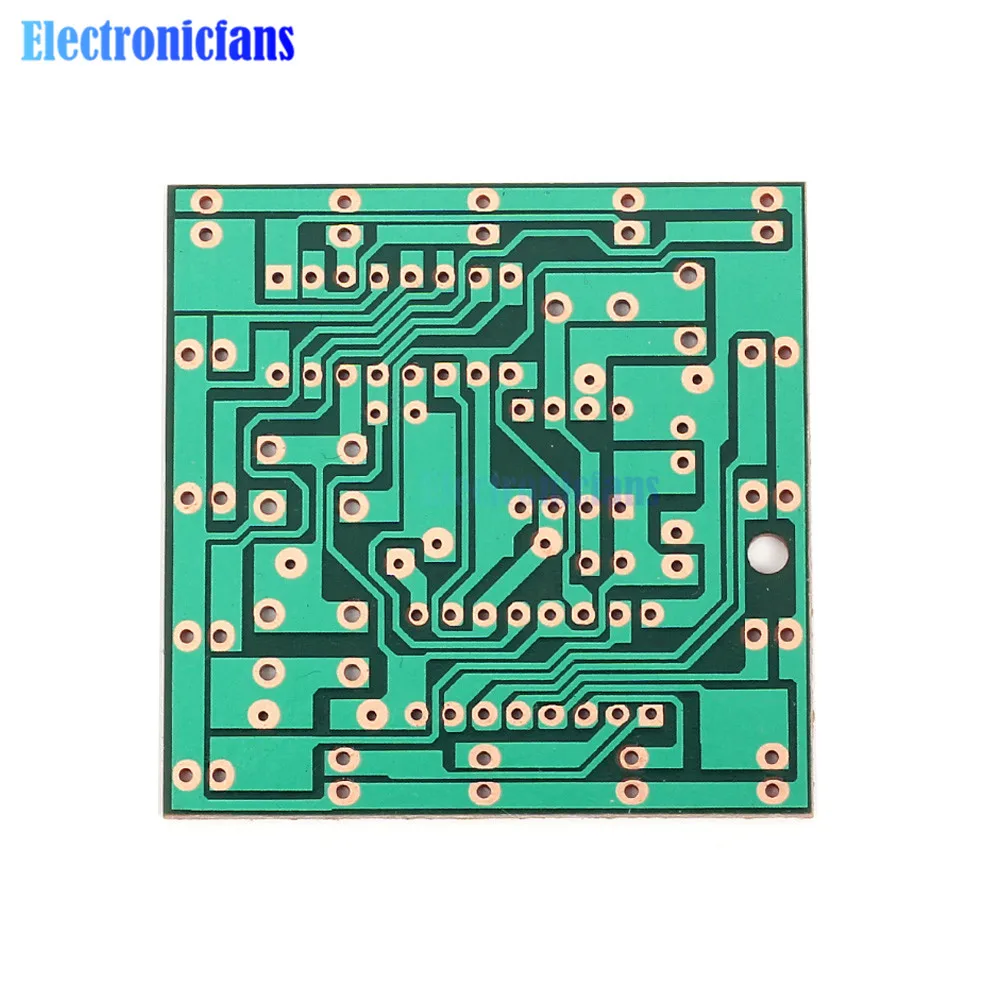

Принять 1.5 мм. Толщиной, доска, увеличенная прокладка, относительно проволока.
Напряжение потока: 4,5-5 в постоянного тока
Введение ключевых компонентов:

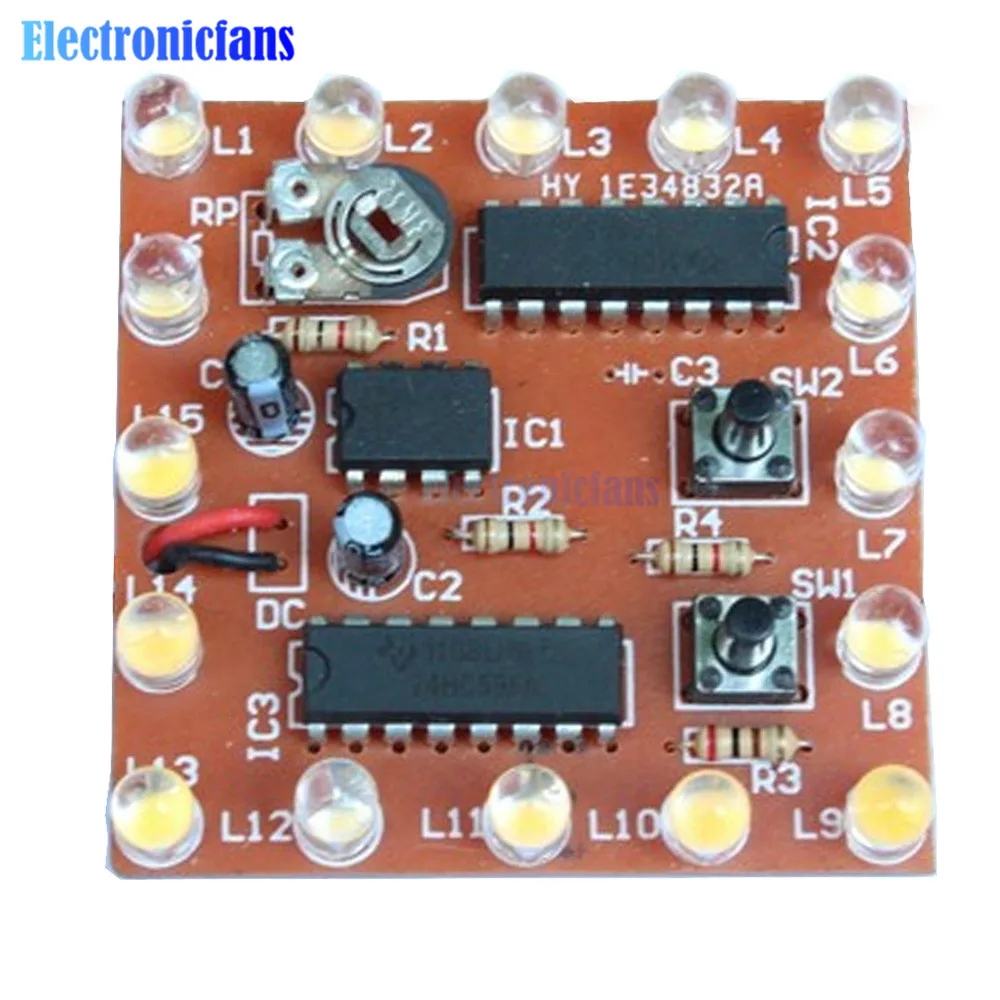

Основная схема-NE555 и 74HC595. Вы можете использовать 2 кнопки для изменения включения и выключения светодиода светоизлучающего цикла, чтобы получить любую комбинацию узоров, которые вам нравятся. Светодиодный представляет собой сверхъяркий теплый белый светодиод, который может в определенной степени функционировать как светильник.
Принцип работы:

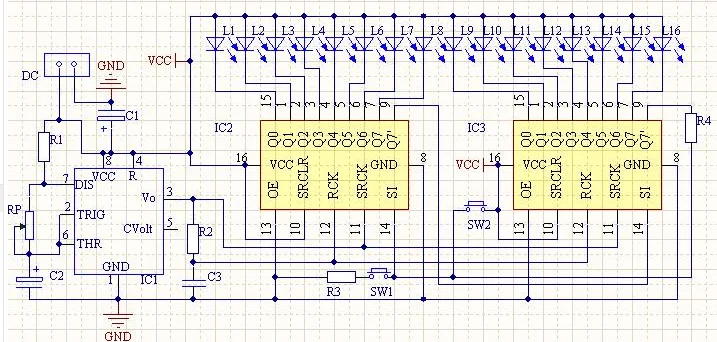

Цепь с NE555 в качестве ядра образует бистабильную цепь, которая генерирует колеблющийся импульс. Регулировка RP может изменить частоту колебаний, тем самым изменяя расход потока. 74HC595 имеет 8-битный регистр сдвига и память, трехуровневый выход. Реестр переключения и память имеют независимые часы. Данные вводятся в регистр сдвига на восходящем краю SH_cp (вход сдвига регистра часов) и вводятся в регистр хранения на восходящем краю ST_cp (вход часов памяти). Если два часа соединены вместе, регистр переключения всегда на один импульс раньше регистра хранения. Регистр сдвига имеет вход последовательного сдвига (Ds) и последовательный выход (Q7') и асинхронный сброс низкого уровня. Регистр хранения имеет параллельный 8-битный, трехуровневый выход шины. Когда OE включен (низкий уровень), данные регистра хранения выводятся в шину. 8-битный последовательный вход/выход или параллельный выходной регистр переключения передач с высоким сопротивлением, выходное состояние с тремя состояниями. При нажатии кнопки SW1 клемма циклического ввода будет низкого уровня для реализации функции освещения светодиодный Ода. При нажатии SW2 клемма входного сигнала будет высокого уровня, что реализует функцию выключения светодиодный да, чтобы его можно было менять с помощью 2 кнопок, включается и выключается Начальная точка светодиода светового цикла для достижения любого сочетания узоров и потоков, которые вам нравятся.

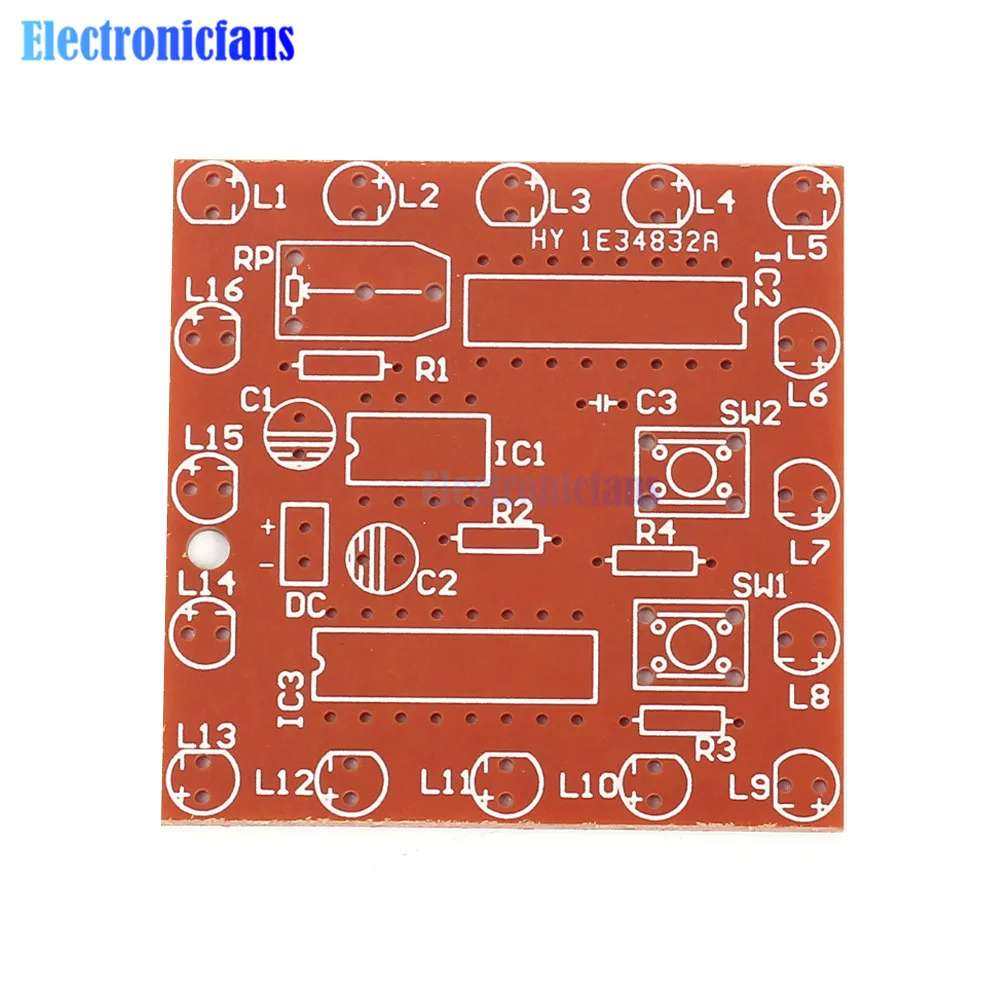

Примечание: вы можете завершить установку с помощью шелкографии печатной платы и списка компонентов.

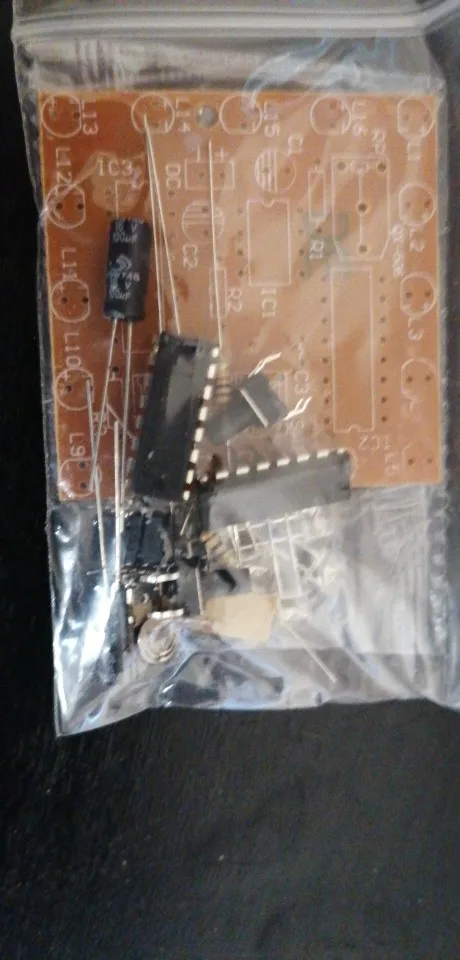

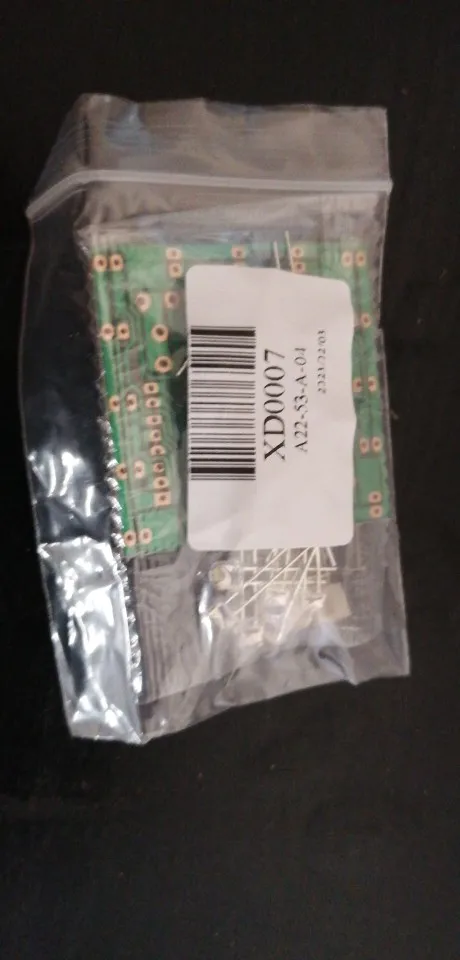

Посылка

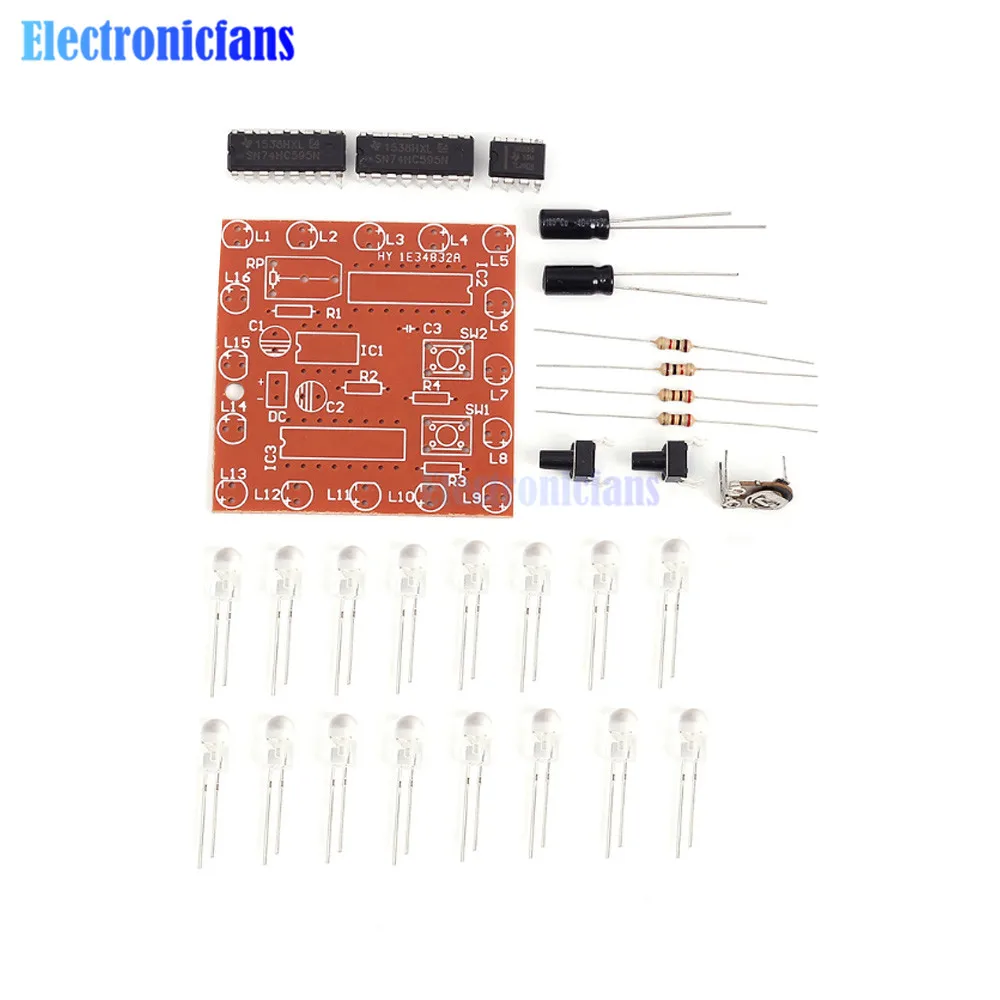

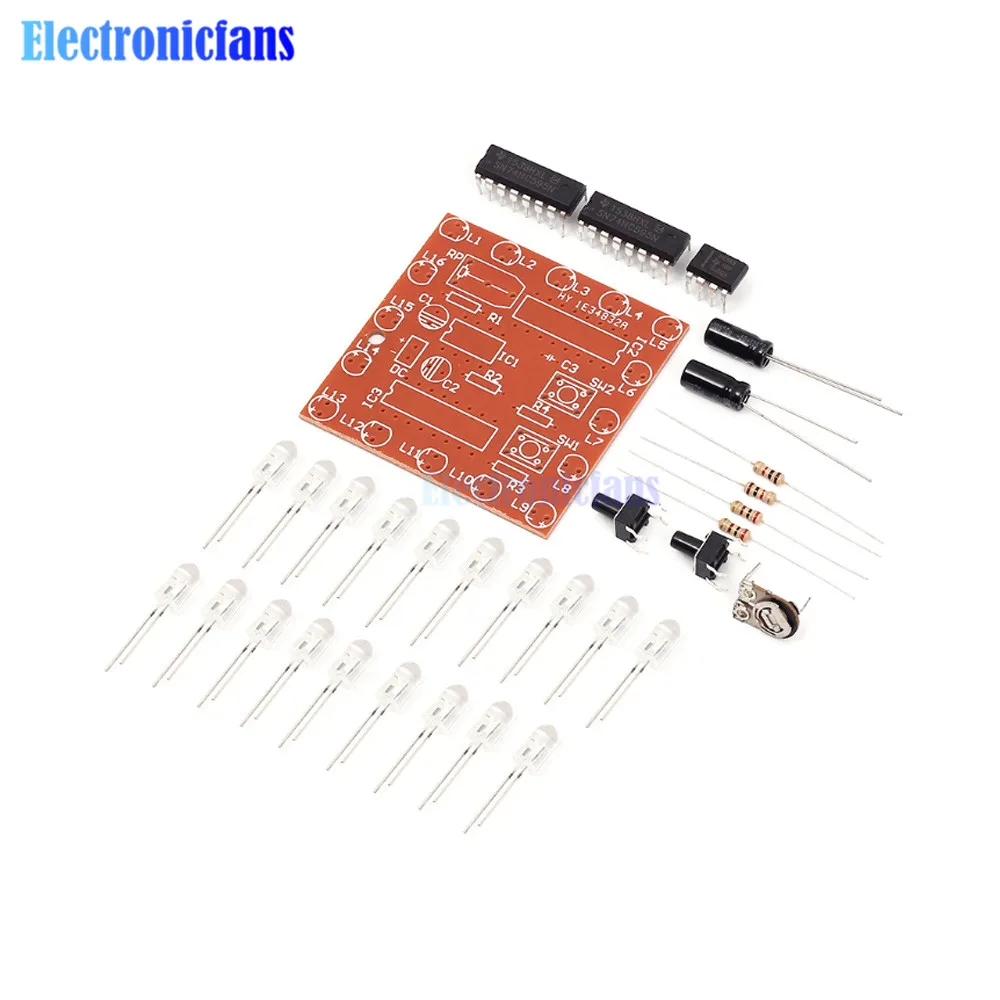

1 × NE555 + 74HC595 16 бит 16 канальный свет водные плавные огни светильник s DIY Набор
