Электрические параметры:
Рабочее напряжение: 3-5 В
Частота приема: 433,920 МГц ± 30K
Чувствительность приема: -111dBM
Максимальное расстояние: >40 м
Выходное сопротивление порта: 50 Ом
Тип модуляции: ASK/OOK
Метод обучения: согласование кнопок
Формат декодирования: EV1527 и PT2262
Ток в режиме ожидания: и asymp; 6 мА (без режима энергосбережения)
Ток отправки кода: (рабочий ток самого модуля, невнешний ток нагрузки) обычно 7.5ма
Мощность нагрузки: 0,3 Вт
Поддержка формата кодирования: 1527 код обучения
Режим работы: пробежка, самоблокировка, блокировка плюс четыре смешанных режима, четкий код (см. Описание функции)
Количество хранения: максимальное хранение 12 значений кода.
Рабочая температура: -20 ~ 80 градусов

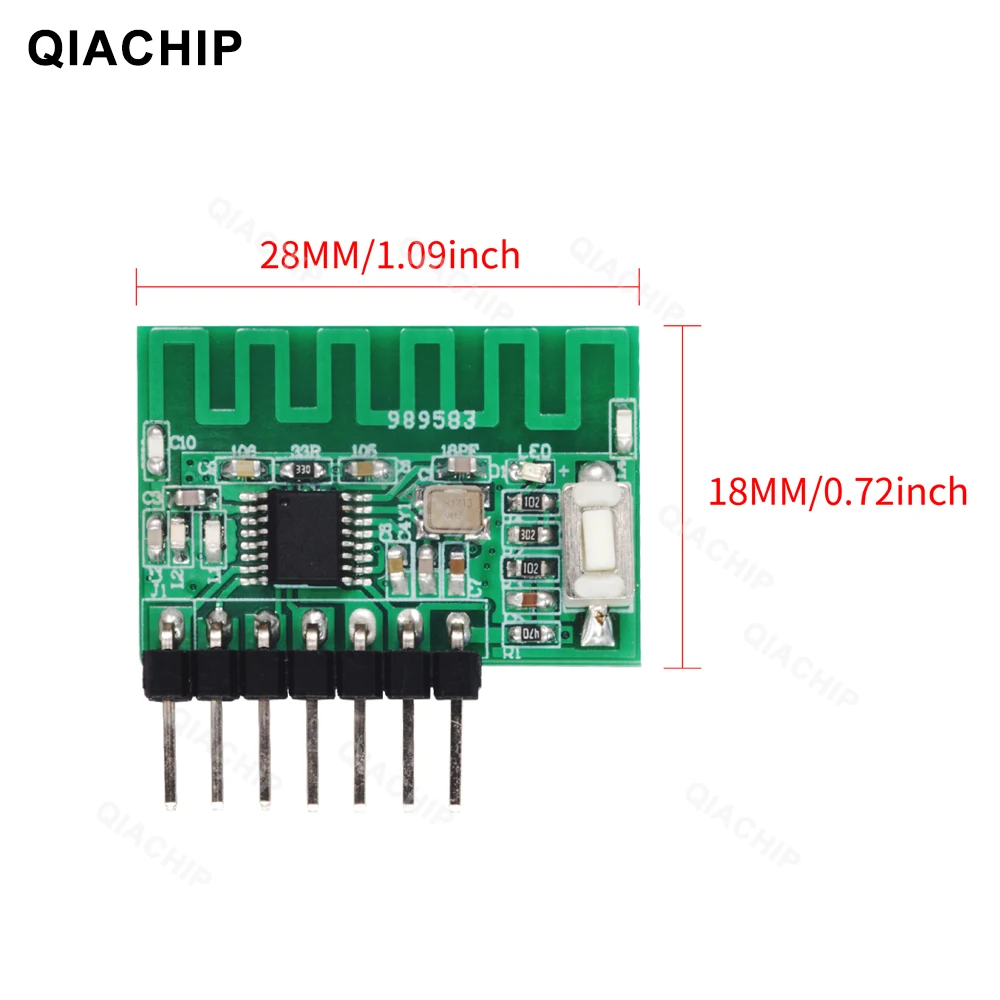

Размеры: 26,71X18,03X1 мм
Вес: 1,9 г
Диапазон применения: контроль сигнала
Рекомендуемое решение: схема контроля доступа, переключатель дистанционного управления
Советы:
1. Пульт дистанционного управления использует метод кодирования обучающего типа EV1527, и каждый пульт дистанционного управления имеет независимый адресный код для предотвращения проскальзывания кодов и взаимных помех.
2. Приемный модуль имеет 3 функции: инчинг, самоблокировка и блокировка. Три типа могут быть установлены произвольно.
3. Модуль приема принимает режим выбора кнопки. Нет необходимости вручную выбирать режим сварки, перемычки и т. д., экономя время и затраты на рабочую силу.
4. Приемный модуль с чипом декодера может поддерживать EV1527, PT2262 и другие чипы кодирования.
5. При нажатии кнопки дистанционного управления, D0, D1, D2 и D3 выход высокий уровень, и когда не нажимается, это низкий уровень.
Рабочий режим работы:
1. Пробежка: нажмите на пульт дистанционного управления, модуль декодирования jogs и выводит сигнал уровня один раз, который является режимом пробежки.
Метод установки: Пресс кнопку обучения декодирования модуль один раз, и светодиодный светильник декодирования модуль будет светильник или похода по магазинам.
Нажмите любую кнопку на пульте дистанционного управления, после того, как модуль декодирования получает сигнал, светодиодный модуль декодирования мигает три раза, а затем выходит, установка успешно.
2. Самоблокировка: нажмите на пульт дистанционного управления, и модуль декодирования будет продолжать выводить сигналы уровня. Нажмите на пульт дистанционного управления снова, и модуль декодирования прекратит выведение сигналов, что является режимом самоблокировки.
Метод установки: Пресс кнопку обучения декодирования модуль в два раза, и светодиодный светильник декодирования модуль будет светильник или похода по магазинам.
Нажмите любую кнопку на пульте дистанционного управления, после того, как модуль декодирования получает сигнал, светодиодный модуль декодирования мигает три раза, а затем выходит, установка успешно.
3. Блокировка: нажмите на пульт дистанционного управления, модуль декодирования будет продолжать выводить сигналы уровня, а затем нажмите на пульт дистанционного управления, чтобы изменить выходной канал модуля декодирования, который является режимом блокировки.
(Например: Нажмите кнопку дистанционного управления A, модуль декодирования D0 Выводит сигнал, нажмите кнопку B, модуль декодирования D0 прекращает вывод сигнала, И становится выходным сигналом D1 pin.)
Метод установки: Пресс кнопку обучения декодирования модуль три раза, и светодиодный светильник декодирования модуль будет светильник или похода по магазинам. Нажмите любую кнопку на пульте дистанционного управления, после того, как модуль декодирования получает сигнал, светодиодный модуль декодирования мигает три раза, а затем выходит, установка успешно.

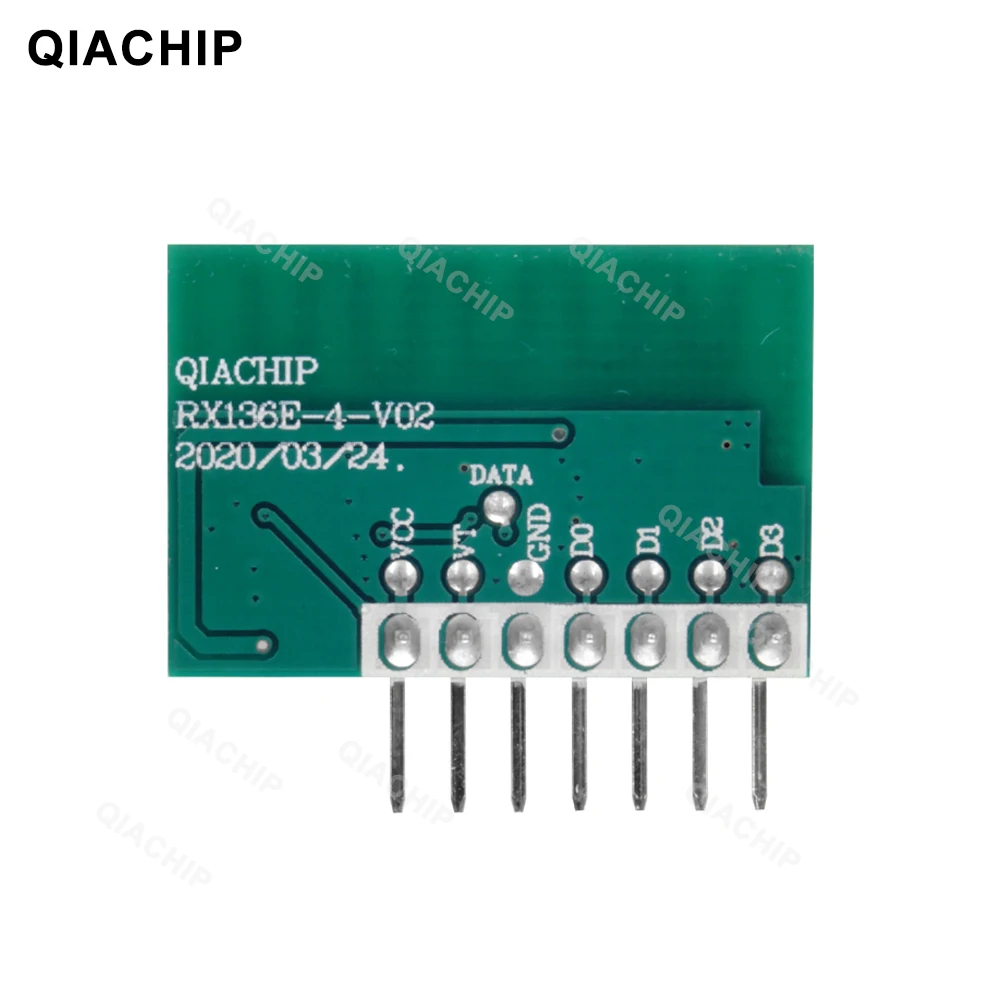

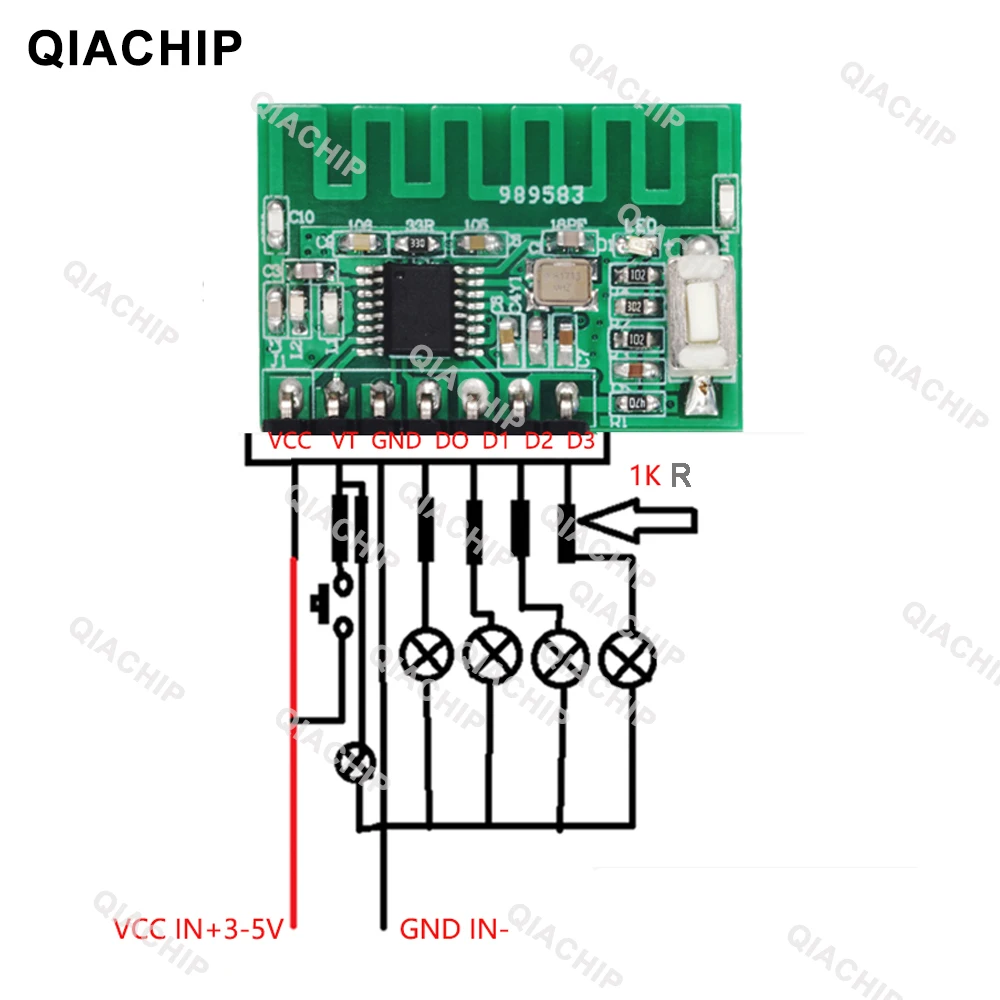

GND: наземный или отрицательный
+ V: DC3 ~ 5V вход
D0: высокий уровень вывода данных
D1: высокий уровень вывода данных
D2: высокий уровень вывода данных
D3: высокий уровень вывода данных

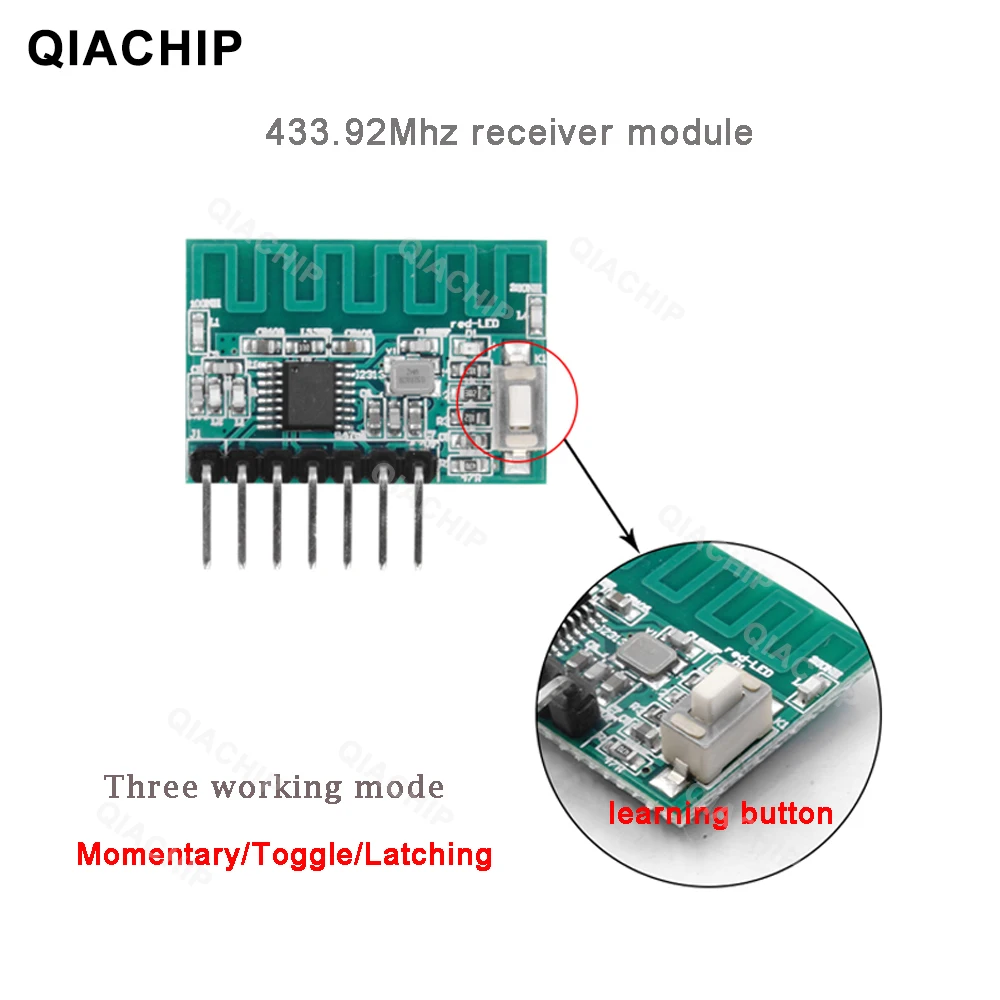

VT: светодиодный Внешний индикатор и кнопка обучения
Инструкции
Четкий Код:
Нажмите кнопку learn code 8 раз, и светодиодный индикатор погаснет. Светодиодный мигает 8 раз, ясно. (В том случае, если вам нужно изменить режим работы одного и того же дистанционный пульт, пожалуйста, снимите код перед обучения)
Обучение код:
Шаг первый:
Пресс кнопку обучения декодирования модуль в соответствии с необходимое количество раз, чтобы выбрать режим работы и светодиодный светильник декодирования модуль будет светильник или похода по магазинам.
Режим Jog: Нажмите кнопку декодирования модуля обучения один раз.
Режим самофиксации: дважды нажмите кнопку обучения модуля декодирования.
Режим блокировки: 3 раза нажмите кнопку обучения модуля декодирования.
Шаг второй:
Нажмите любую кнопку пульта дистанционного управления, после того, как модуль декодирования получает сигнал, светодиодный модуль декодирования мигает три раза, а затем выходит, код успешно сочетается. (Если нет сигнала дистанционного управления после входа в режим соответствия кода обучения, он автоматически покинет режим соответствия кода обучения через 10 секунд.
Рабочий режим Введение:
1. Пробежка: нажмите на пульт дистанционного управления, и модуль декодирования мгновенно Выводит сигнал уровня, который является режимом пробежки.
2. Самоблокировка: нажмите на пульт дистанционного управления, и модуль декодирования будет продолжать выводить сигналы уровня. Нажмите на пульт дистанционного управления снова, и модуль декодирования прекратит выведение сигналов, что является режимом самоблокировки.
3. Блокировка: нажмите на пульт дистанционного управления, модуль декодирования будет продолжать выводить сигналы уровня, а затем нажмите на пульт дистанционного управления, чтобы изменить выходной канал модуля декодирования, который является режимом блокировки. (Например: Нажмите кнопку дистанционного управления A, модуль декодирования D0 Выводит сигнал, нажмите кнопку B, модуль декодирования D0 прекращает вывод сигнала, И становится выходным сигналом D1 pin.)
Распространенная проблема
1. Когда питание включено, очистка кода и согласование кода могут быть выполнены в любое время. Когда цепь работает, функция очистки выполняется. После того, как очистка прошла успешно, 4 реле вернутся в нормальное состояние. Когда светодиодный индикатор загорается во время функции соответствия кода, он входит в состояние соответствия кода. Время ожидания обучения составляет около 16 секунд. Соответствие кода должно быть завершено в течение этих 16 секунд. Через 16 секунд светодиодный индикатор выключается, и программа автоматически выходит из состояния соответствия кода.
2. При первом использовании, обязательно очистите код один раз и очистите заводской тест, чтобы сохранить код дистанционного управления. Эффективное дистанционный пульт код светодиодный индикатор будет светильник после хождения по земле подошву таблице размеров, если же удачно подобранных.
3. Переключатель управления может хранить 16 кодов дистанционного управления. Если будут изучены 17 кодов дистанционного управления, программа будет автоматически переливаться, и первый код дистанционного управления станет недействительным. И так далее. Когда код дистанционного управления путается, он должен быть очищен до обучения, чтобы избежать помех от других кодов дистанционного управления.
4. Используемый пульт дистанционного управления должен быть закодирован и изучен, потому что общий кодированный пульт дистанционного управления не кодируется, когда он покидает фабрику. Это нормально, чтобы взять его и научиться и использовать его напрямую, но он будет управляться другими пультами дистанционного управления без кодирования.
5. При использовании и установке старайтесь избегать источников помех и образовать аналогичный защитный экранирующий корпус. Это напрямую повлияет на чувствительность приема.
6. Не используйте его обычно. Ненормальное использование уменьшит производительность и срок службы продукта. В тяжелых случаях, это напрямую повредит продукт и принесет скрытые опасности для вашей безопасности.
