Радиочастотный модуль Si24R1 2,4 ГГц, nRF24L01 + GFSK ISM, стандартная SMD антенна PCB, беспроводной модуль приемника связи с усилением мощности

Основные параметры

Значение

Примечания

Мин.

Макс.

Источник питания (В)

0

3,6

Напряжение более 3,6 V будет causepermanent повреждения модуль

Блокирующая мощность (дБм)

-

10

Вероятность ожога тонкая, когда модуль используется на коротком расстоянии

Рабочая температура (℃)

-40

+ 85

-

Операционный параметр

Основные параметры

Значение

Примечания

Мин.

Типичный

Макс.

Рабочее напряжение (В)

2,0

3,3

3,6

≥ 3,3 V обеспечивает выходная мощность

Уровень связи (V)

-

3,3

-

Для TTL 5 В может быть риск сжигания

Рабочая температура (℃)

-40

-

85

Промышленный дизайн

Рабочая частота (МГц)

2,4

-

2,525

Поддержка ISM band

Ток TX (мА)

-

12

-

0dBm

Ток RX (мА)

-

15

-

-

Ток сна (μA)

-

0,7

-

Программное обеспечение выключено

Максимальная мощность Tx (дБм)

-

7

-

-

Чувствительность приема (дБм)

-

-83

-

Скорость передачи данных по воздуху составляет 250 кбит/с

Скорость передачи данных по воздуху (bps)

250k

-

2 м

Контролируется с помощью программирования пользователя

Основной параметр

Описание

Примечания

Расстояние для справки

300 м

Тесты состояние: четкий и открытой местности, коэффициент усиления антенны: 5dBi,antennaheight: 2,5 м, скорость передачи данных: 250 кбит/с

FIFO

32 байта

Максимальная длина, передаваемая каждый раз

Кристальная частота

16 МГц

-

Модуляция

GFSK

-

Посылка

SMD

-

Соединитель

1,27 мм

-

Интерфейс связи

SPI

0-10Mbps

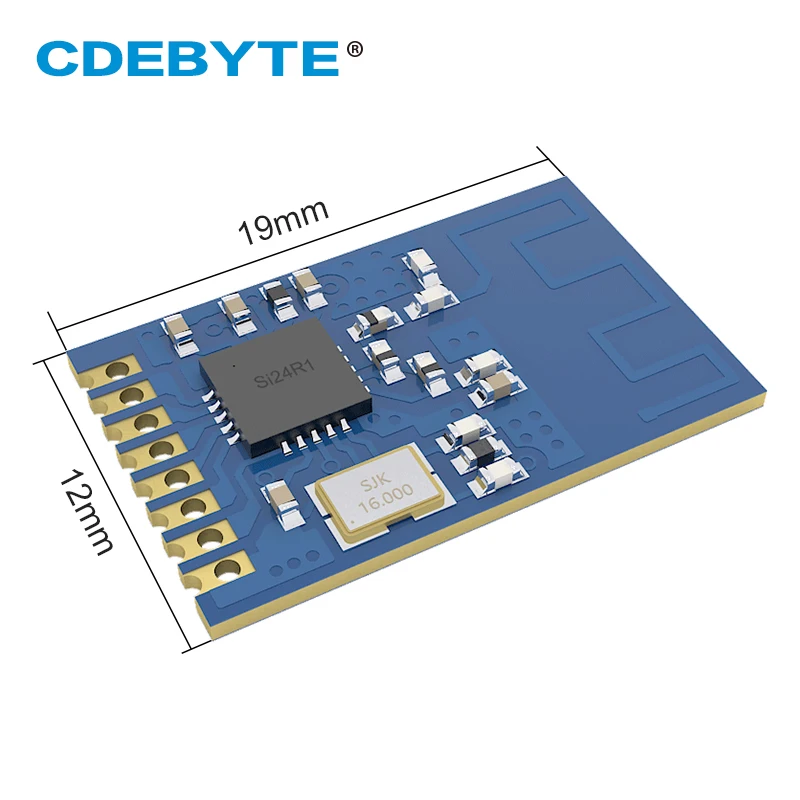

Размеры

12*19 мм

Без SMA

Антенна

Антенна PCB

Сопротивление 50 Ом

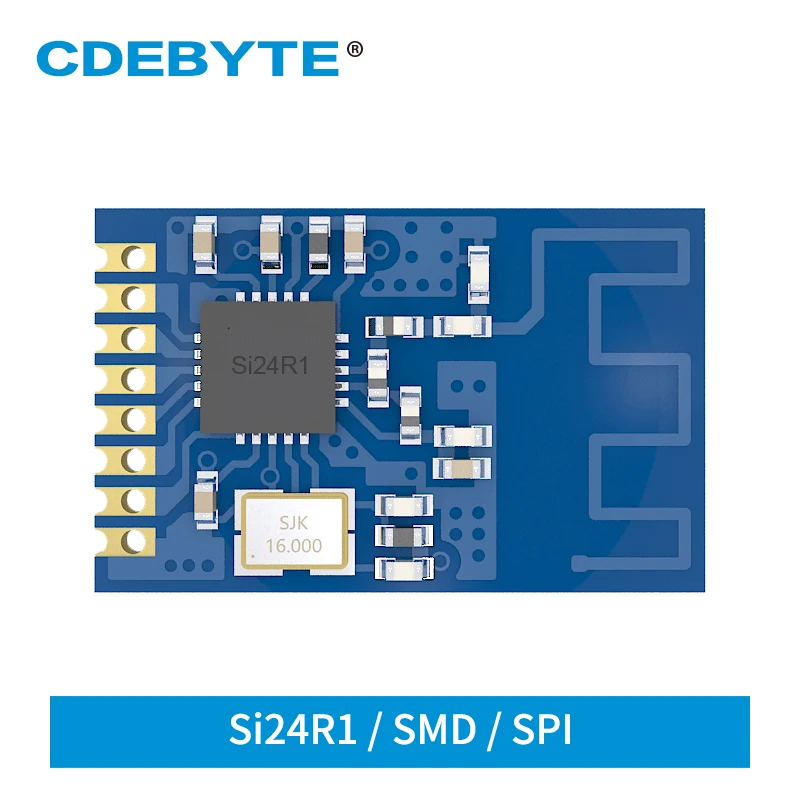

[Введение]:E01C-ML01S представляет собой маленький размер модуль поверхностного монтажа на основе Si24R1, работает при температуре не выше 2,4 ГГц с антенной на печатной плате с использованием промышленного класса Высокоточный 16 МГц кварцевый генератор. Производительность ИТ-оборудования и выбор компонентов во время исследований и разработок соответствуют стандартам промышленного класса.
