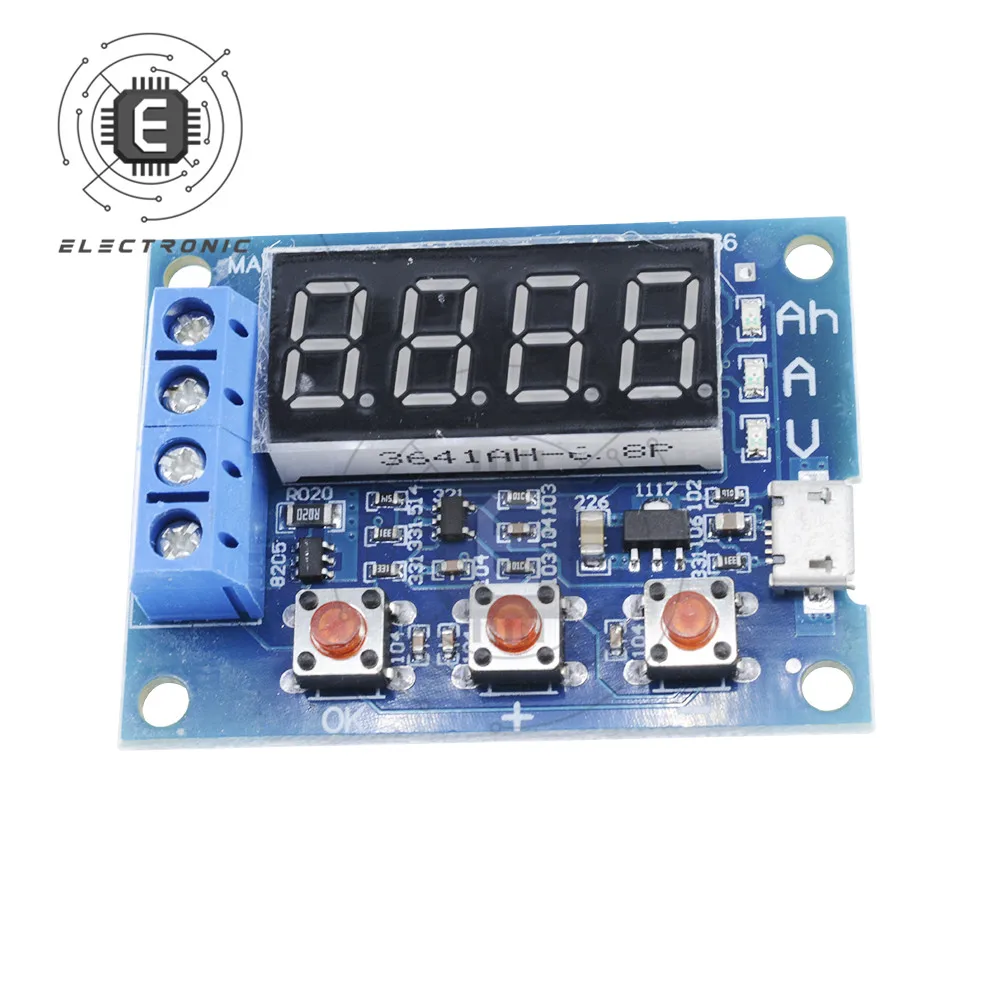

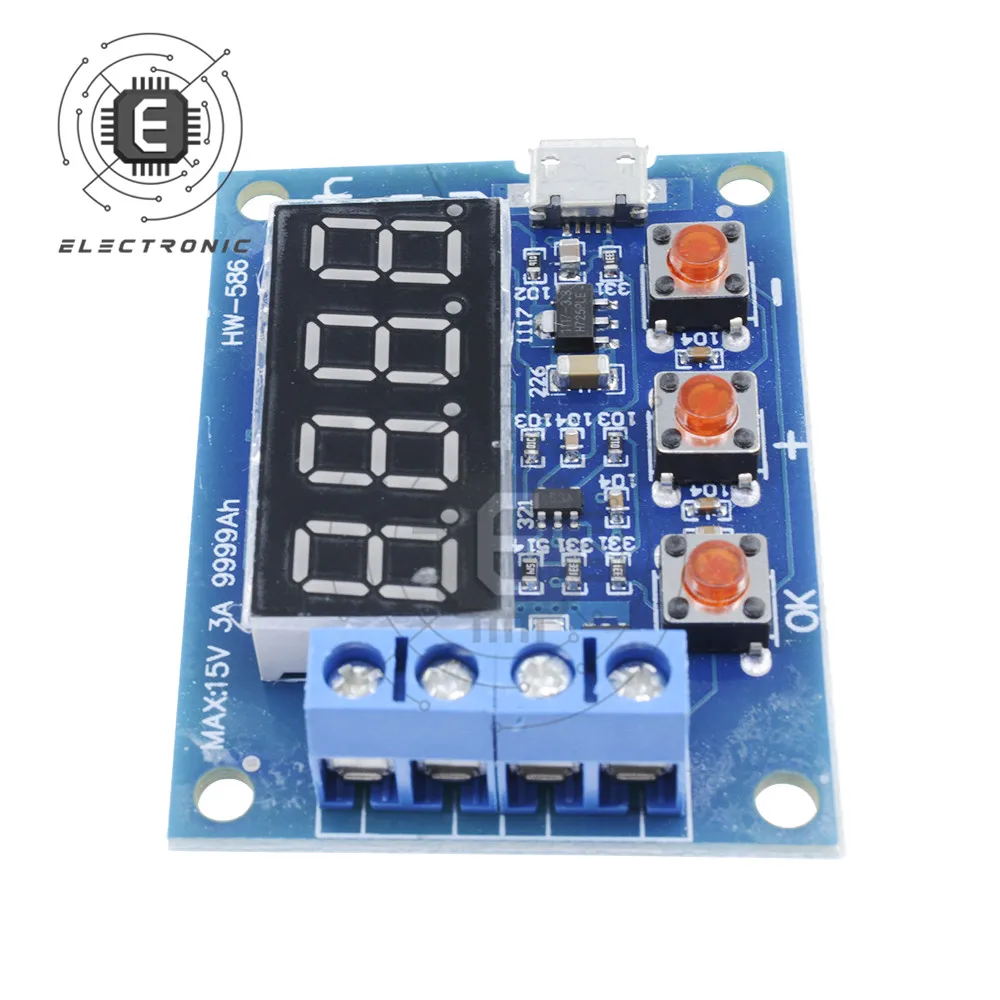

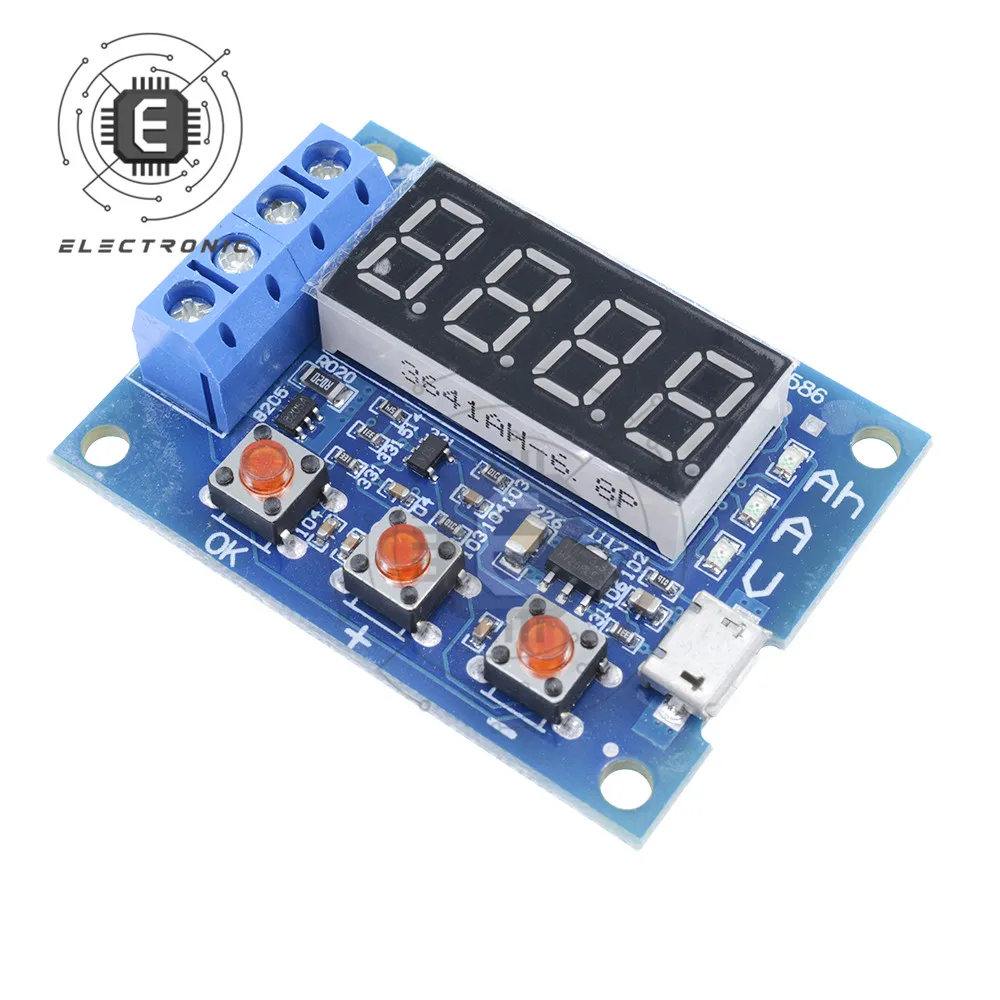

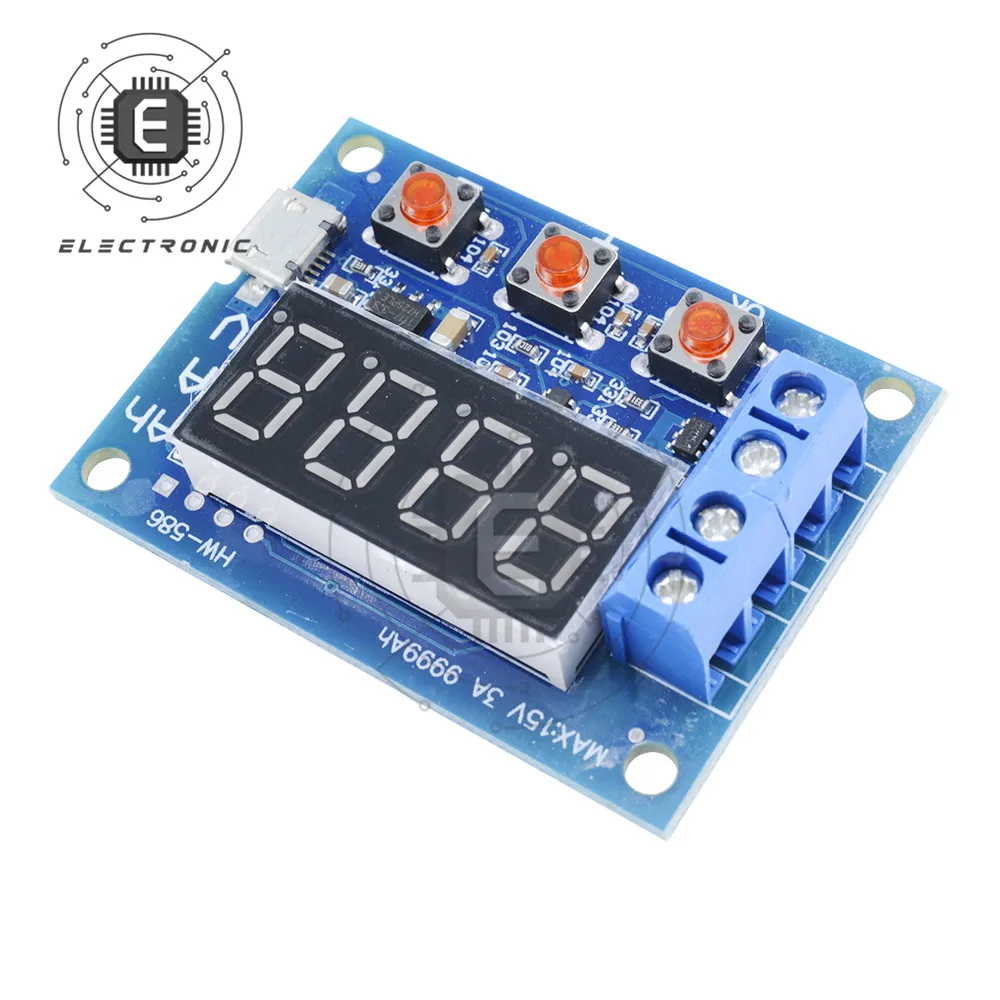

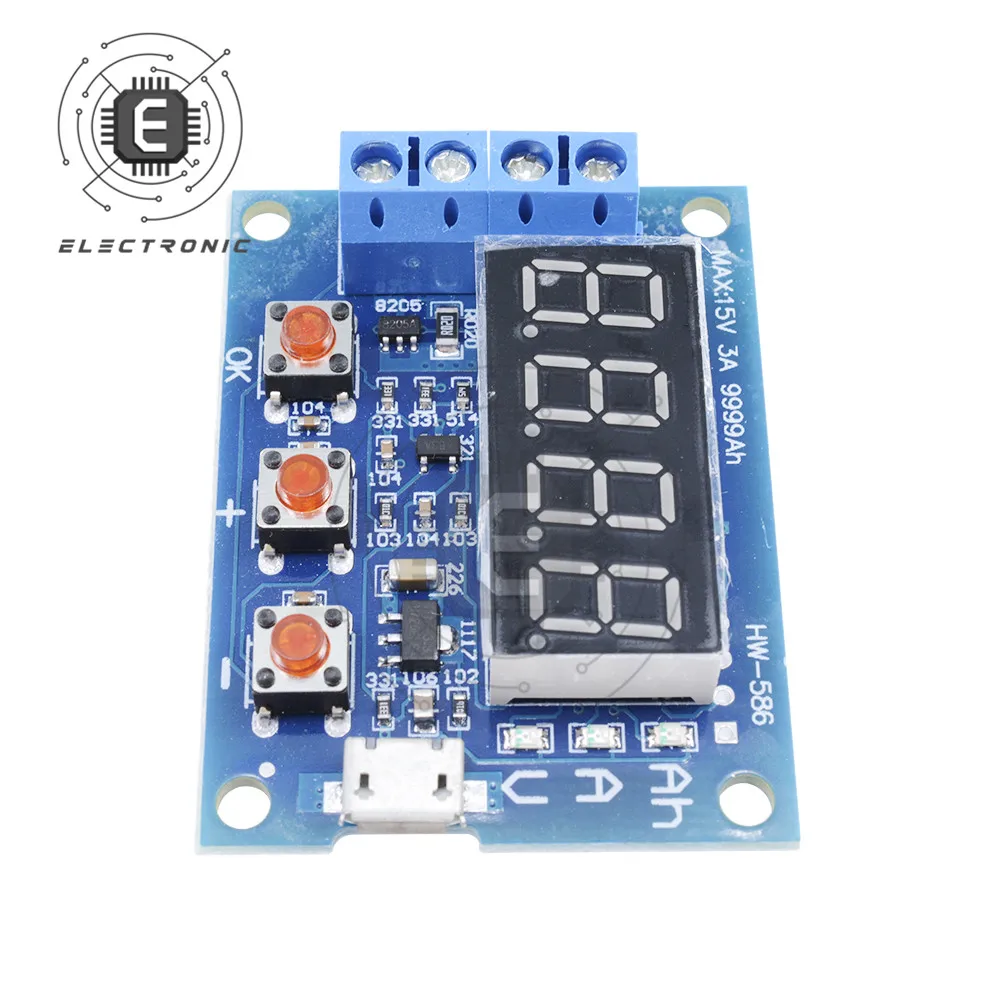

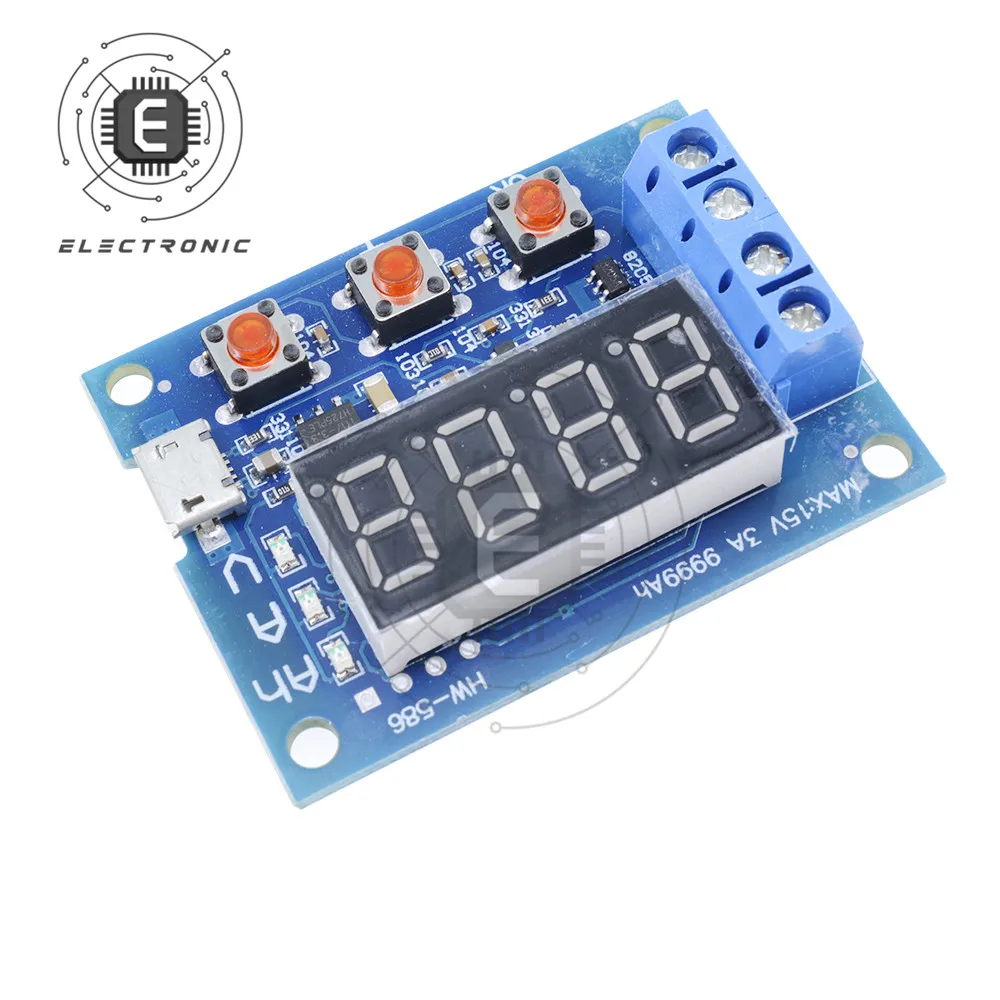

Тестер емкости аккумуляторов ZB2L3, светодиодный цифровой литий-ионный аккумулятор 18650, анализатор внешней нагрузки аккумуляторов, Micro USB

Модуль тестера емкости аккумуляторов ZB2L3, светодиодный цифровой литий-ионный аккумулятор 18650, анализатор внешней нагрузки, разрядки аккумуляторов, микро-USB

Описание:

100% Новинка и высокое качествоМатериал: электрические компонентыЦвет: см. ИзображенияHW-586 тестер емкости аккумулятора Тип разряда 1,2-12 в Внешняя емкость аккумулятора и другие тесты 18650Инструменты, одна функция, контроль нагрузки и получение в реальном времени интегрированных результатов разряда токаМаксимальная поддержка 15V 3A разряжается через напряжение разряда и ток, сам не разряжаетсяСтатистика максимальной емкости, поддержка 9999 Ач (9999000 мАч)Автоматически определяет и разрабатывает соответствующее напряжение выхода батареи, также можно отрегулировать вручнуюХарактеристики:

Напряжение питания: DC4.5-6V (разъем micro USB)Рабочий ток: менее 70 мАРазрядное напряжение: разрешение 1,00 V-15,00 V 0,01 VДиапазон конечного напряжения: 0,5-11,0 вПоддерживается током: разрешение 3.000A 0.001AМаксимальная погрешность измерения напряжения: 1% + 0,02 вМаксимальная погрешность измерения тока: 1.5% +-0,008aМаксимальный диапазон емкости батареи: 9999 Ач (1 Ач = 1000 мАч) большее значение, переключая десятичную точку на переключение, когда дисплей меньше 10 Ач X.XXX, как показано выше для достижения 10Ah XX.XX и так далее.Размер платы: 50ммх37ммГотовый размер: 50 мм X 37 мм X 17 мм (Длина X Ширина X Высота Максимальный размер положения, содержит медную высоту стопы)Инструкции:

1. Первый тест должен быть полностью заряжен аккумулятор.2. Подключите батарею для тестирования положительным на положительный вход, отрицательный вход к отрицательному, не может быть обращен вспять (при развороте нагрузки может повредить цепь)! Нагрузка, подключенная к выходу положительного и отрицательного выхода, для работы через тестер блок питания micro USB (нет в наличии настольного компьютера или ноутбука с питанием от USB), затем напряжение батареи.3. Для проведения теста прямого запуска требуется всего одно нажатие кнопки «ок», тестер может автоматически вырабатывать соответствующее конечное напряжение батареи полного заряда и начнет мигать после теста три раза. Необходимо разработать искусственное прерывающее напряжение только тогда, когда отображение напряжения батареи отображается нажатием кнопок "+" или "-" для изменения отображения напряжения прерывания, начинающегося с P, за репрезентативным разрешением напряжения 0,1 V, настроить после нажатия на кнопку "ОК" начать тестирование.4. После начала тестирования тестер будет контролировать нагрузку электронного переключателя включена, результаты теста показывают, что процесс будет выпускать Емкость (Ач), ток разряда тока (а) И напряжение батареи (в) между колесом было. Когда напряжение батареи достигает установленного отключаемого напряжения, управление нагрузкой выключает тестер. Данные на дисплее остаются в емкости (Ач) и выше, а соответствующий индикатор быстро мигает вместе, теперь отображает фактическую емкость батареи при разряде, о нажатии «ОК» для завершения мигания позволяет стабильно отображать данные, Нажмите еще раз кнопку «ок», чтобы вернуться в состояние включения, и вы можете просто заменить батарею, протестировав следующую секцию ......Коды ошибок и их значения:

Ошибка 1: напряжение батареи выше 15 вErr2: напряжение батареи ниже, чем напряжение прерыванияErr3: батарея не может позволить себе нагрузить или разрядить ток линии слишком большое сопротивлениеErr4: Перегрузка по току (ток превышает 3,1 A)Примечание:

Используйте сопротивление процесса разряда, резистивная нагрузка будет серьезно нагреваться, пожалуйста, обратите внимание на безопасность!Это напряжение цепи для повышения точности измерения, специально разработанное смещение постоянного тока, когда на клемме ничего не отображается, то небольшое напряжение не влияет на фактическое измерение, если вы сокращаете Входные клеммы (абсолютное значение 0 В), будет отображаться 0Без розничной упаковкиКоличество: 1 шт.Примечание: Из-за различий между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!Посылка входит:

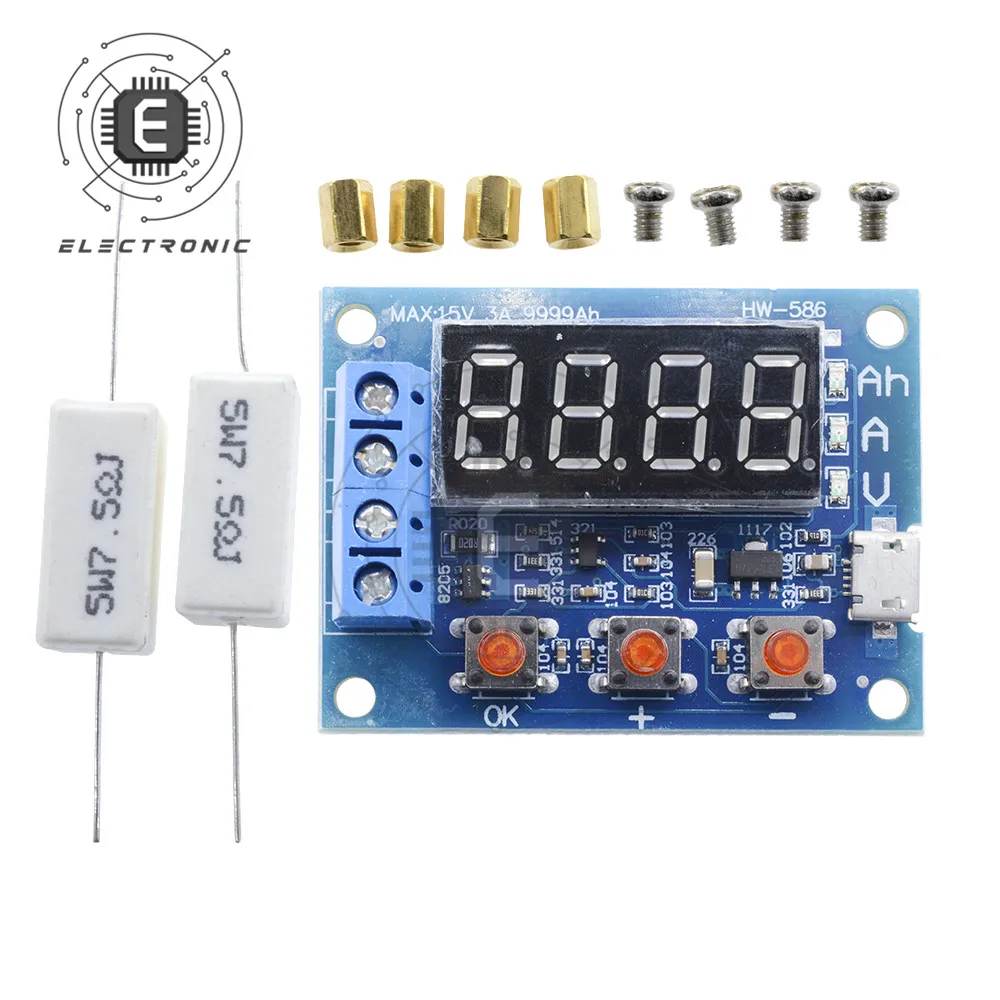

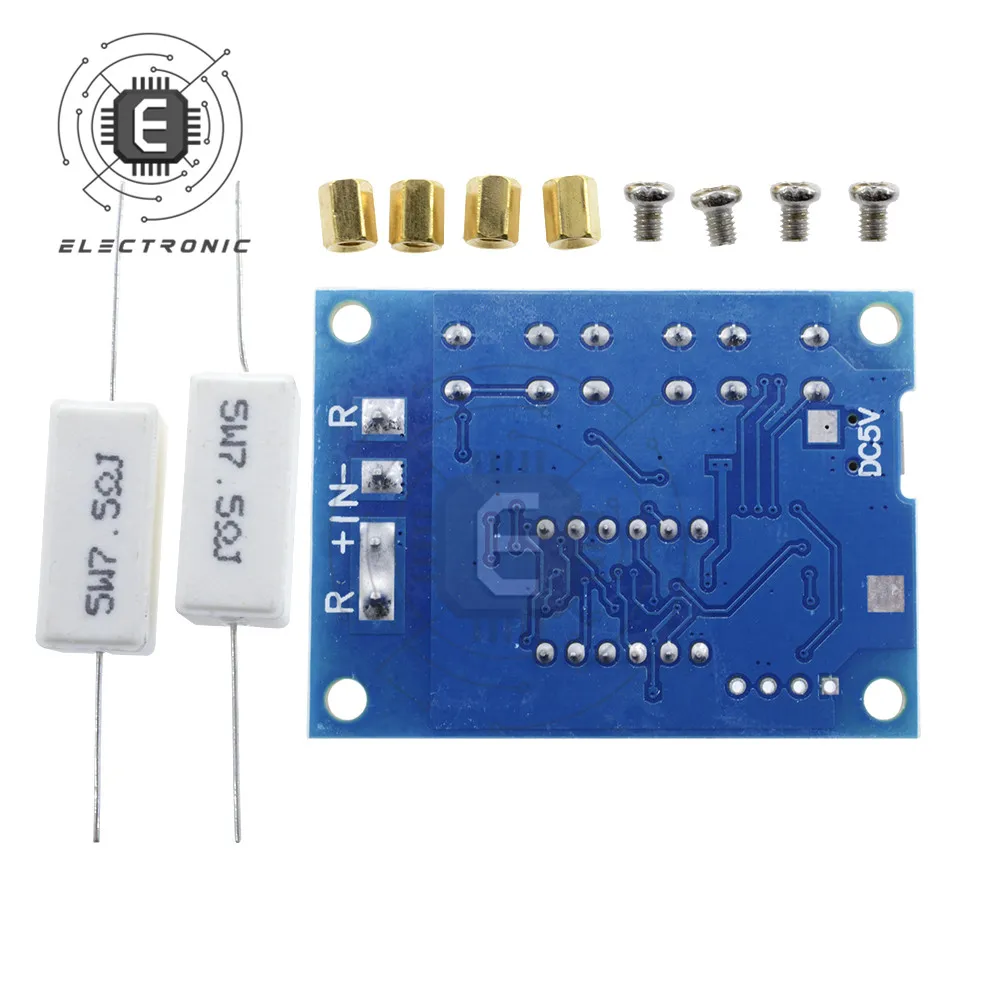

1 шт. x тестер емкости батареи2 шт. x нагрузочные резисторы
