Векторный анализатор сети NanoVNA-F V2, 50 кгц-3 ГГц, 4,3 дюйма
HamRadioshop Store - Надежность 95%
Более 5087 подписчиков, дата открытия магазина 07.03.2019
- Положительные оценки: 96% (2173)
- Соответствие описанию: 94%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 01.10.2024

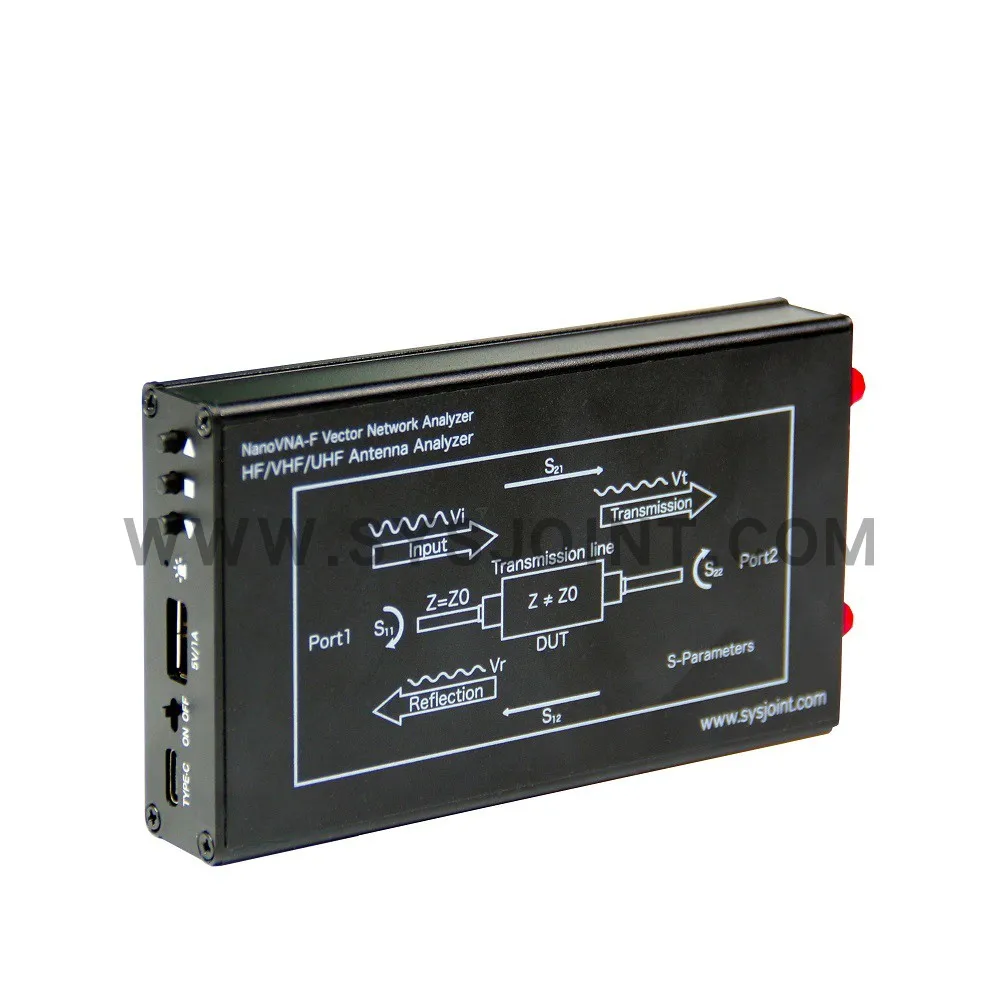

NanoVNA-F_V2-это новое поколение портативный, автономный, вектор сетевой анализатор с 4,3 "IPS ЖК-дисплей экран, металлический корпус, 5000 мАч батарея и разъемы SMA. Это продукт, основанный на S-A-A-V2 edy555's NanoVNA и OwOComm. Диапазон измерения частоты NanoVNA-F V2 до 3 ГГц. В S21 динамический диапазон лучше, чем 70dB на 50 кГц-1,5 ГГц и качественную нарезку деталей, чем 60dB при температуре не выше 1,5 ГГц-3 ГГц. NanoVAN-F V2 может работать непрерывно в течение 7 часов из-за большой емкости аккумулятора и низкой мощности.
NanoVNA-F_V2 аппаратные средства включают и не ограничиваются следующими улучшениями:

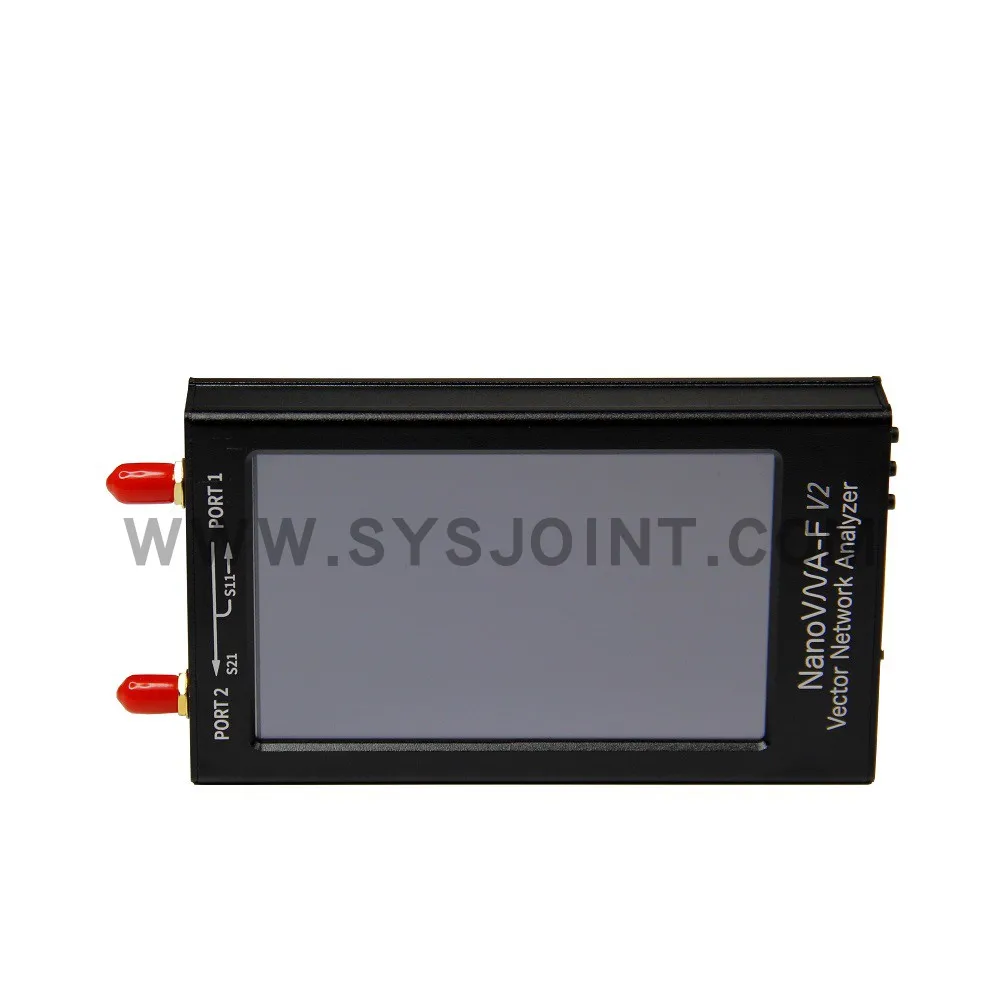

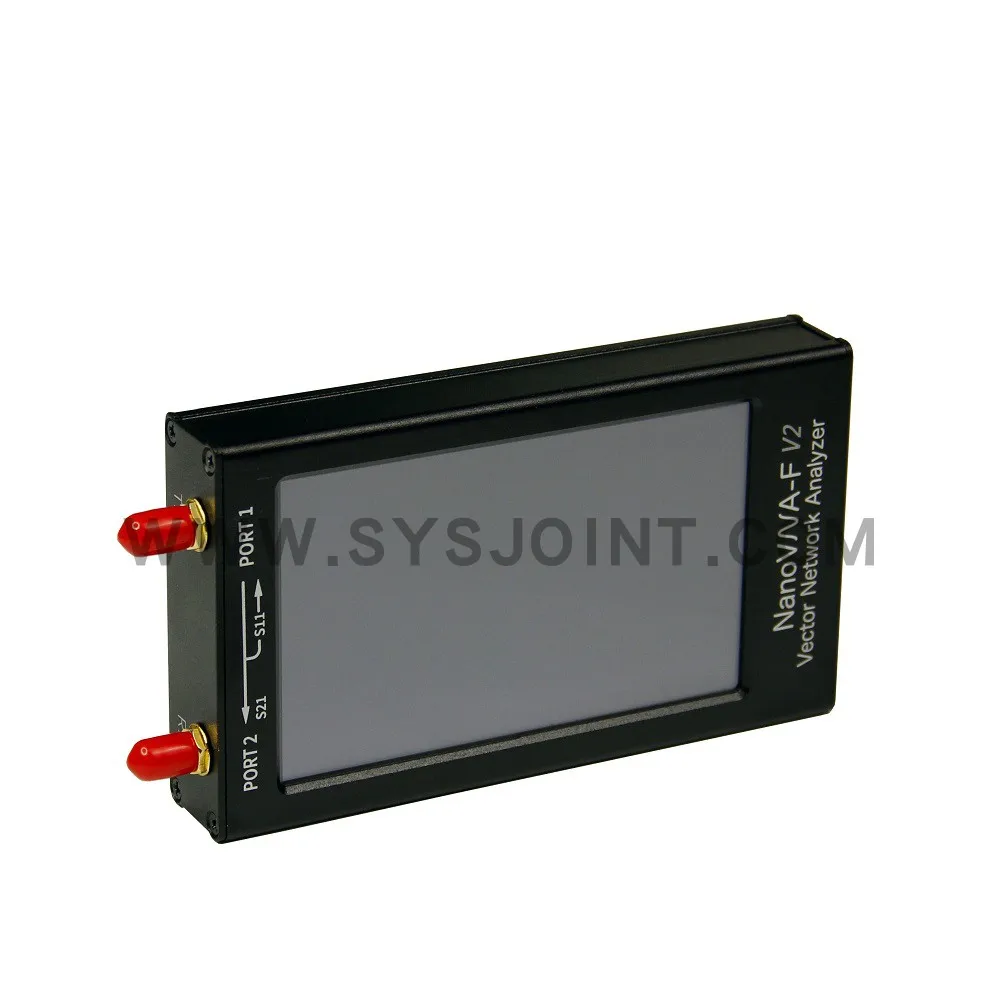

1. Применение 4,3-дюймовый IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей & резистивный экран сенсорный экран, с большим углом обзора и может быть четко видны на открытом воздухе.

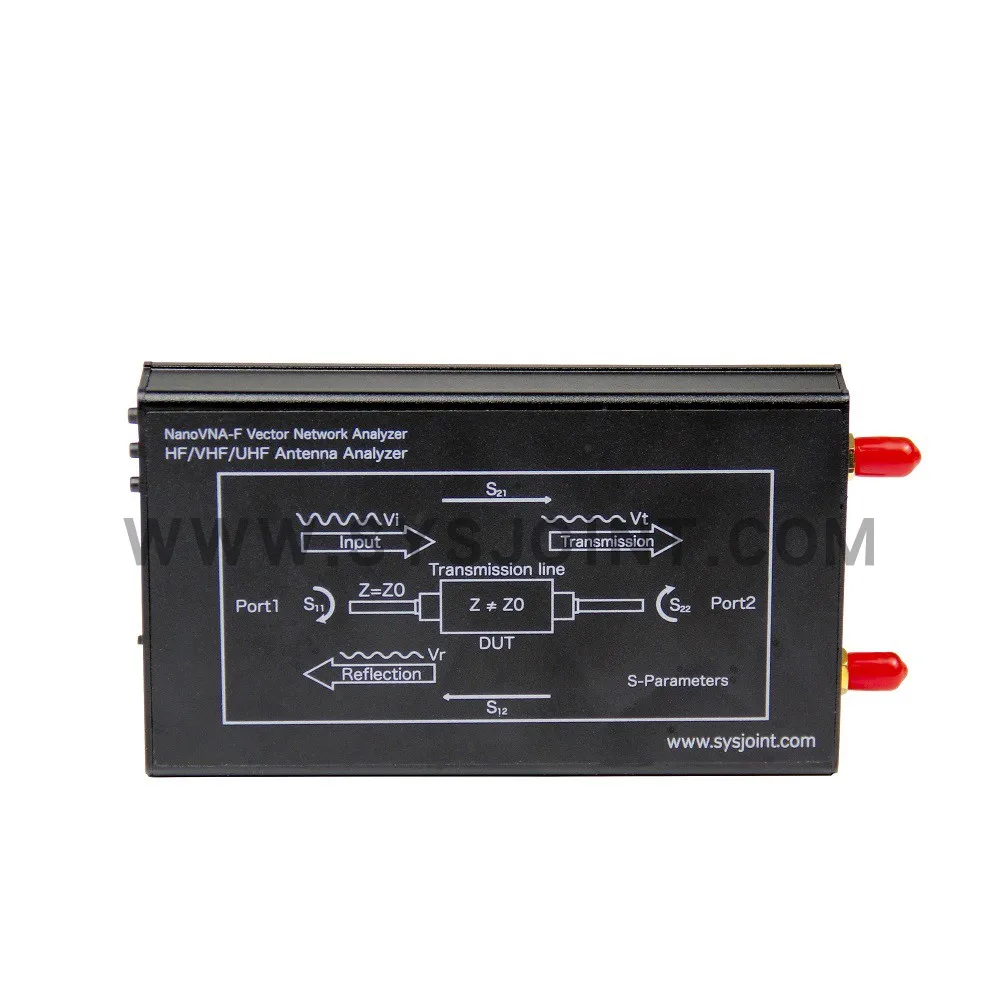

2. Алюминиевый Чехол, очень прочный и прочный, он может быть эффективным в подавлении и экранировании электромагнитного шума.
3. Применение большая емкость 5000mAh/3,7 V литиевая батарея, время работы в режиме ожидания Дольше, он может работать непрерывно в течение 7 часов и расширения USB интерфейсом. Как правило, он может использоваться как внешний аккумулятор, когда инструмент не используется.
4. Дизайн Всего сенсорного экрана, с 3 боковыми кнопками, делает его гибким и удобным при использовании
5. Поддерживает настройку яркости экрана, экран четкий даже на солнце.
6. Поддержка переключения меню на китайском и английском языках;
7. Обновление пользовательской программы (прошивки) с помощью виртуального U диска (16 МБ SPI флэш-памяти внутри).
8. Стандартный алюминиевый чехол для того, чтобы защитить головка SMA и уменьшить помехи внешнего электромагнитных волн на инструмент.
9. 2A большой ток зарядки IC дизайн, время зарядки более короче, чем раньше.
10. Поддержка программного обеспечения ing host, программное обеспечение host поддерживает переключение меню на китайском и английском языках.
11. Поддерживая снимок экрана, изображение может быть сохранено по thehost.

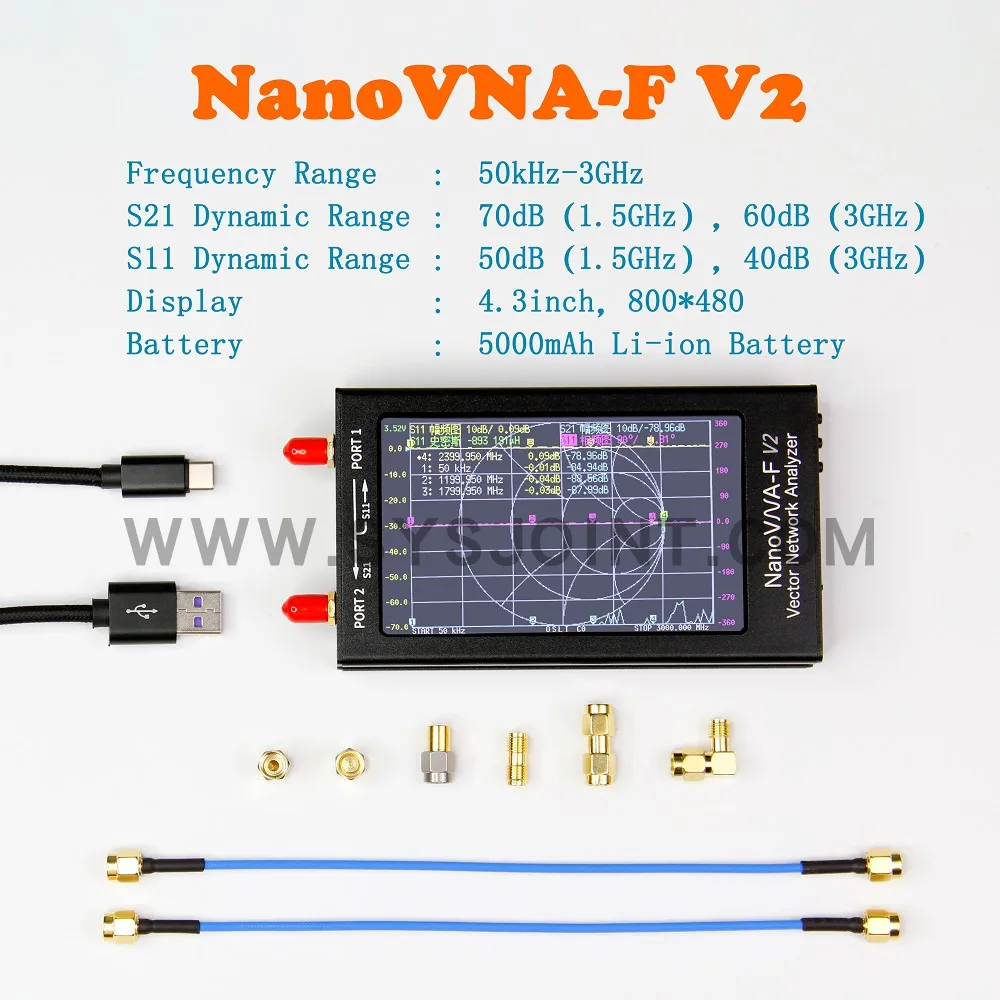

Базовая производительностьЧастота измерения
50 кГц ~ 3000 МГц
Выходная мощность RF
-9dbm
S11 динамический диапазон
50dB(<1,5 ГГц), 40dB(<3 ГГц)
S21 динамический диапазон
70dB(<1,5 ГГц), 60dB(<3 ГГц)
ЧастотаДопуск
<0,5 ppm
Порт SWR
<1,1
Дисплей
4,3 "IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах (800x480)
Выходная способность
5 В/1 А
Интерфейс USB
USB Type-C
Энергопотребление
3,7 V Li-Po, 5000mAh
Количество точек сканирования
101
Отображение трассировки
До 4
Маркеры
До 4
Результат калибровки
До 5 групп
Время сканирования
2,7 s/всякий раз, когда
NanoVNA Saver_0.3.8 -- от SYSJOINT
NanoVNA Saver_0.2.2 -- от SYSJOINT
Техническая документыNanoVNA-F V2 руководство по быстрому запуску
NanoVNA-F V2 портативный векторный сетевой анализатор руководство пользователя V1.0
Обновление прошивкиСкачать:NanoVNA-F_V2_App_v0.2.2.zip(Новый)
Исправлена проблема ненормального результата измерения на низкой частоте;
Частота 1 Гц ниже 140 МГц;
Добавить формат Q factor;
Поддержка L/C соответствия;
Скачать:NanoVNA-F_V2_App_v0.2.1.zip
Отображение диапазона частот на Слотах сохранения/отзыва;
По умолчанию отображает значение Smith как R + Xj;
Позволяет отключить перетаскивание маркера;
Автоматически переверните маркер, когда Трассировка находится в верхней части экрана;
Поддержка сегментов развертки в nanovna-saver;
Важное примечаниеЕсли текущая версия прошивки вашего устройства NanoVNA-F V2 ниже версии v0.2.0, сначала обновите до версии v0.2.0, а затем обновите до версии v0.2.1.
Скачать:NanoVNA-F_V2_App_v0.2.0.zip
Точки развертки настраиваются от 51 до 201 точек;
Поддержка сохранения файлов touchstone;
Добавить режим генератора сигнала, поддерживает Выход CW с регулируемым уровнем мощности;
Поддержка свободного перетаскивания таблицы отметок;
Быстрое меню для канала, формата и масштаба;
Поддержка формата отслеживания реального, IMAG, сопротивления и REACTANCE;
Поддержка отображения информации пользователя (до 50 символов ascii);
Увеличьте Калибровочные отверстия для сохранения/отзыва до 8;
Скачать:NanoVNA-F_V2_App_v0.1.0.zip
Сократить время сканирования, 50%, теперь скидка до 1,5 секунд/101 точек;
Поддержка функции TDR;
Легко установить частоту запуска и частоту остановки
Легко установить калибровку
Исправлена ошибка;
Скачать:NanoVNA-F_V2_App_v0.0.2.zip
-
Вес логистики0.500
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаAISANRAY
-
Номер моделиNANOVNA-F v2
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)5
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)10
-
СертификацияNONE
-
Усиление (дБ)10
