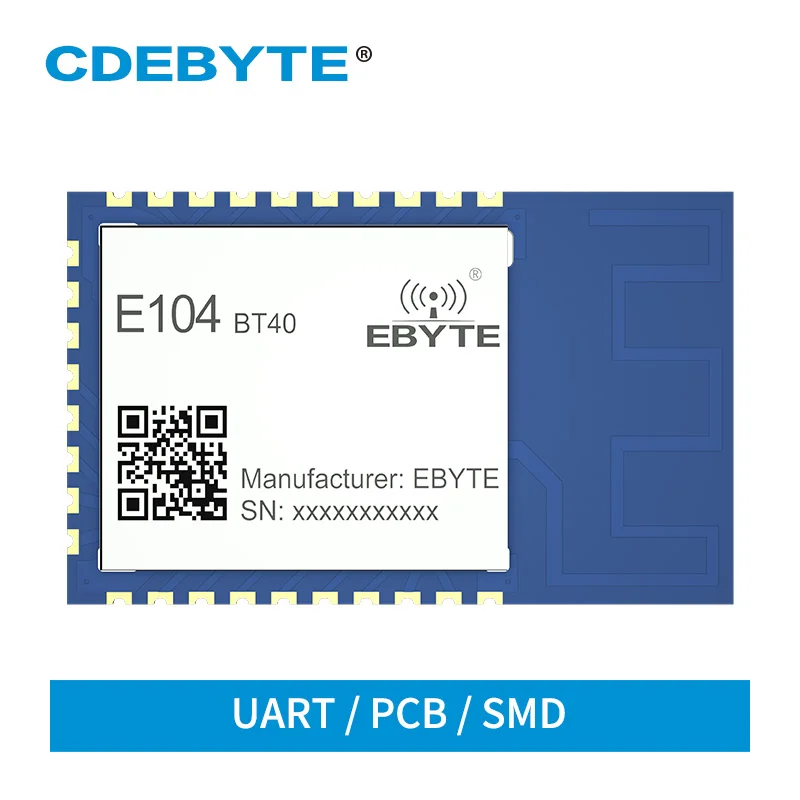

E104-BT40 CDEBYTE 2,4 GHz UART serial to dual-mode Bluetooth slave module SMD BLE 4,2 + SPP3.0 беспроводной приемник-передатчик

2,4 ГГц 3dBm UART до двойной режим Bluetooth Рабочий модуль SMD BLE Профиль SPP 4,2 + 3,0 Версия антенна PCB на E104-BT40 CDEBYTE

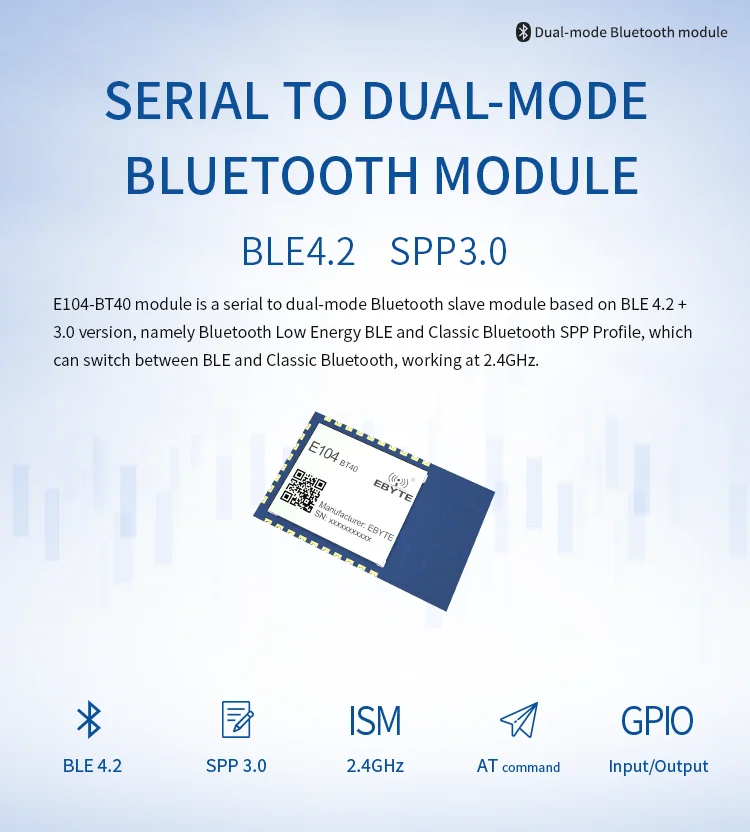

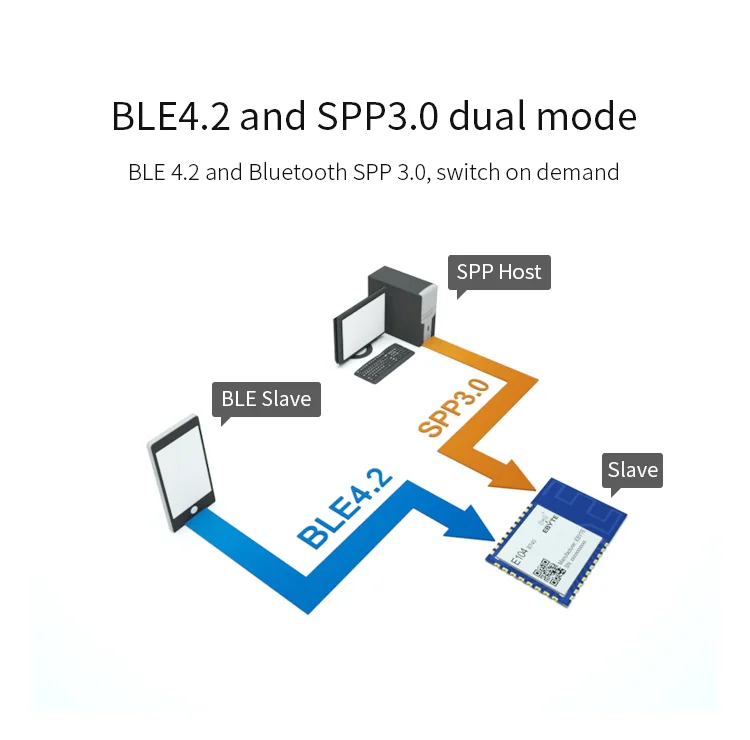

[Особенность]:E104-BT40-это двухрежимный модуль, работающий по Bluetooth на основе версии Bluetooth 4,2 + 3,0, а именно: низкое энергопотребление Bluetooth BLE и классический профиль SPP Bluetooth, которые могут лёгкое переключение между BLE и классический Bluetooth, работает при температуре не выше 2,4 ГГц.

Основной параметр

Значение

Примечание

Рабочая частота

2400 ~ 2480 МГц

-

Передающая Мощность

3 дБм

-

Чувствительность приема

-96 дБм

-

Приблизительное расстояние

30 м

-

Аппаратный параметр

Значение

Примечание

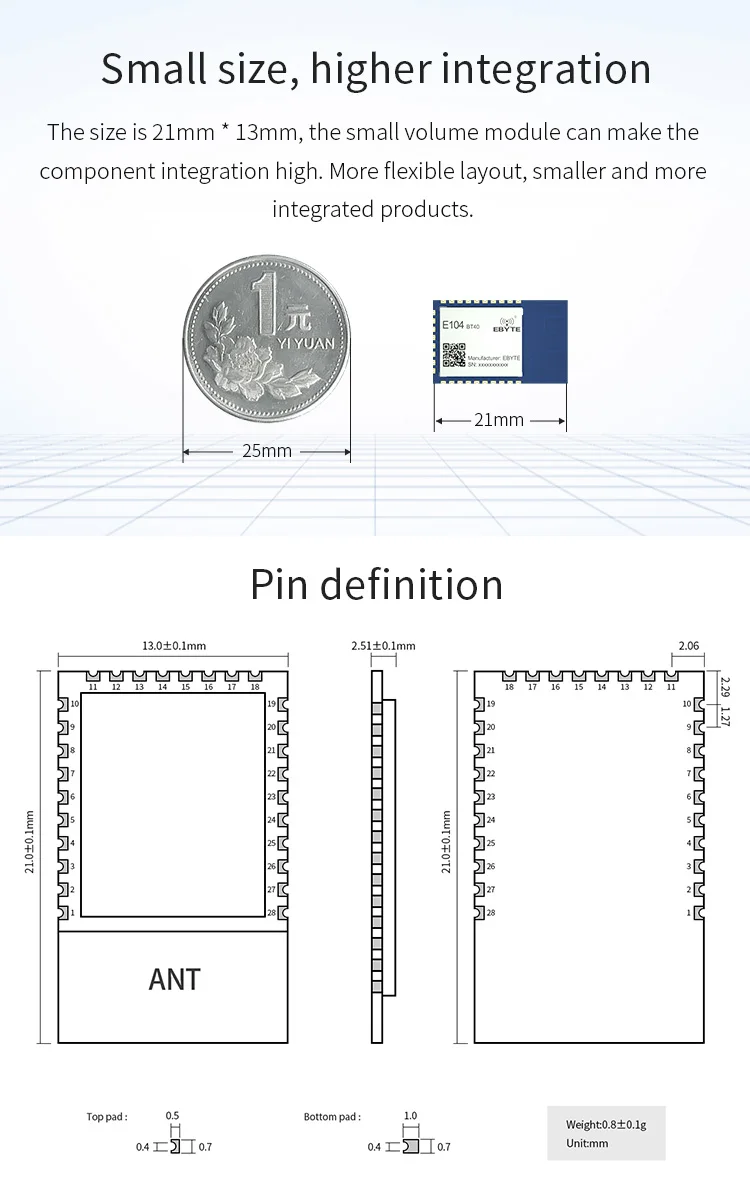

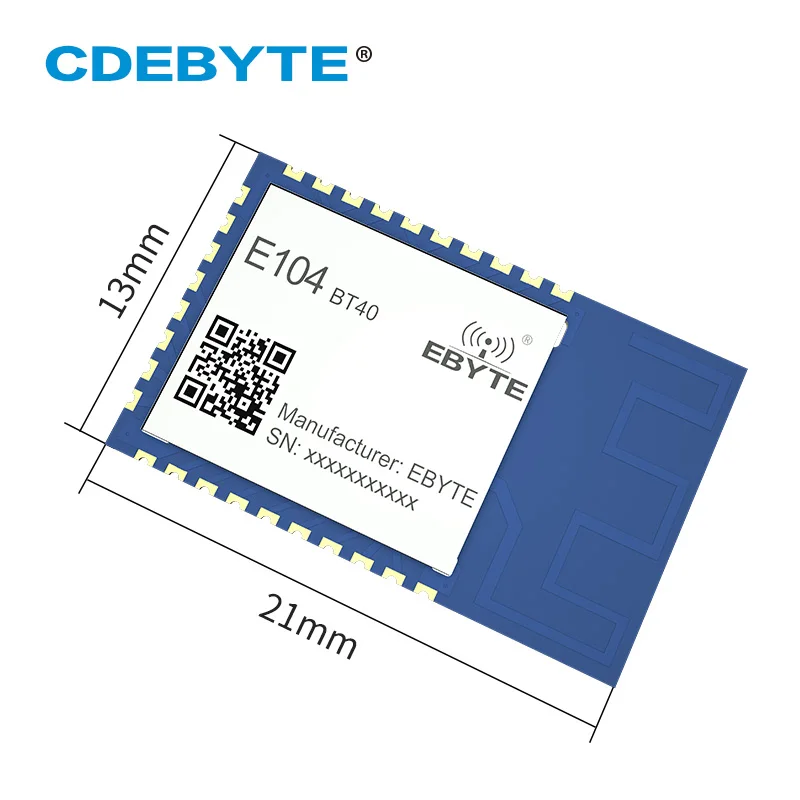

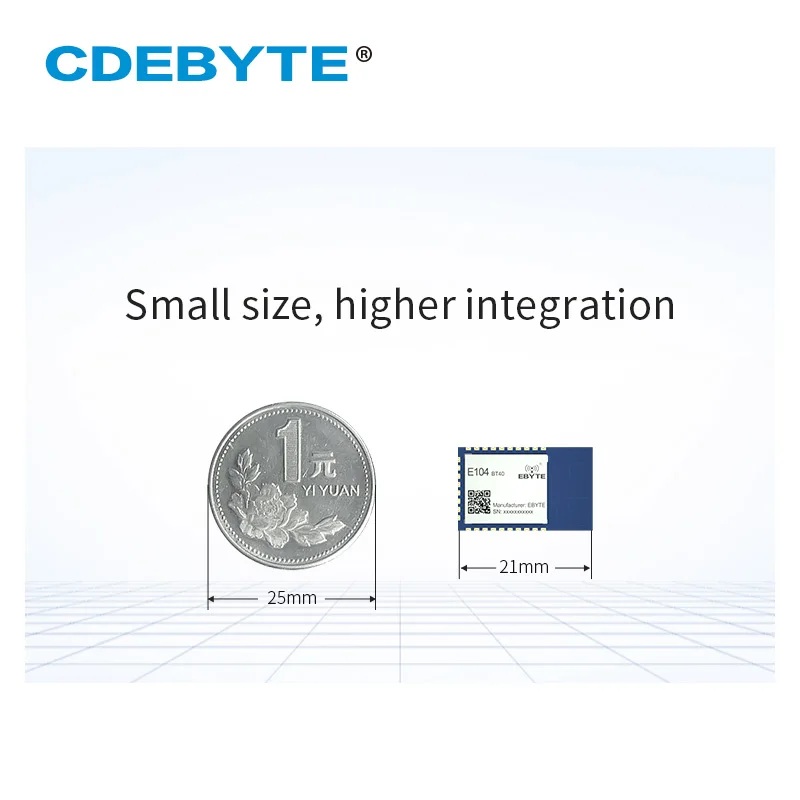

Размеры

21*13 мм

-

Антенна

Печатная плата

Сопротивление 50Ω

Интерфейс связи

UART

Все I / Os микроконтроллера экспортируются, см. Руководство по чипу для получения подробной информации

Посылка

SMD

-

Электронный параметр

Мин.

Тип.

Макс.

Блок

Состояние

Рабочее напряжение

2,5

3,3

3,6

V

≥ 3,3 V обеспечивает выходная мощность

Уровень связи

-

3,3

-

V

Для 5VTTL, это может быть под риском разрыва

Состояние холостого хода

3,9

-

6

Ма

-

Подключение BLE

-

3,26

9,2

Ма

-

Соединение SPP

-

6,78

9,2

Ма

-

Рабочая температура

-40

-

+ 85

℃

-
