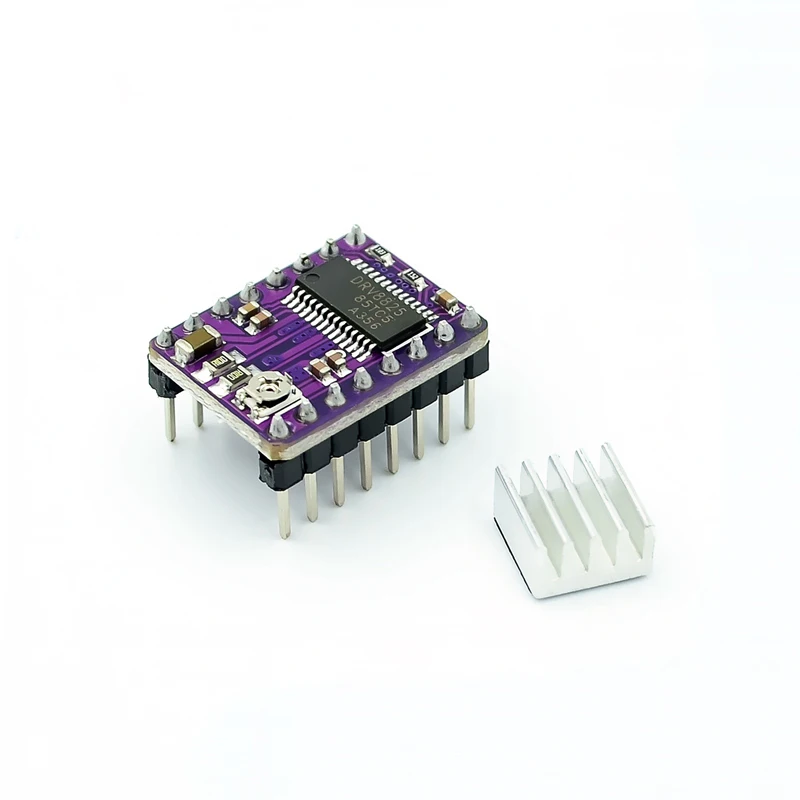

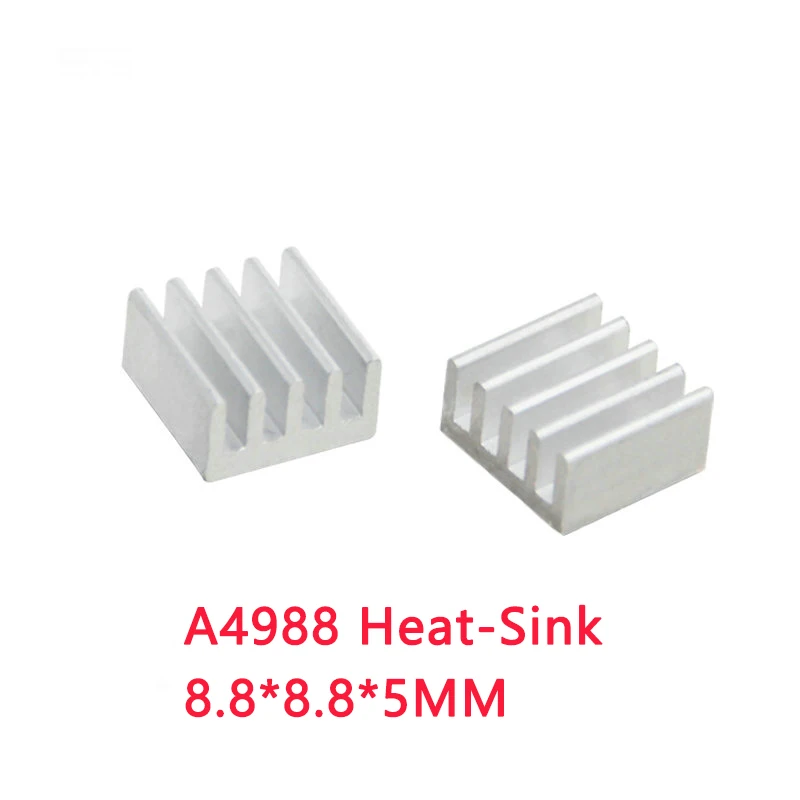

Запчасти для 3D-принтера A4988 DRV8825, модуль драйвера с радиатором, Ramps для SKR V1.3 1,4 GTR V1.0 RAMPS

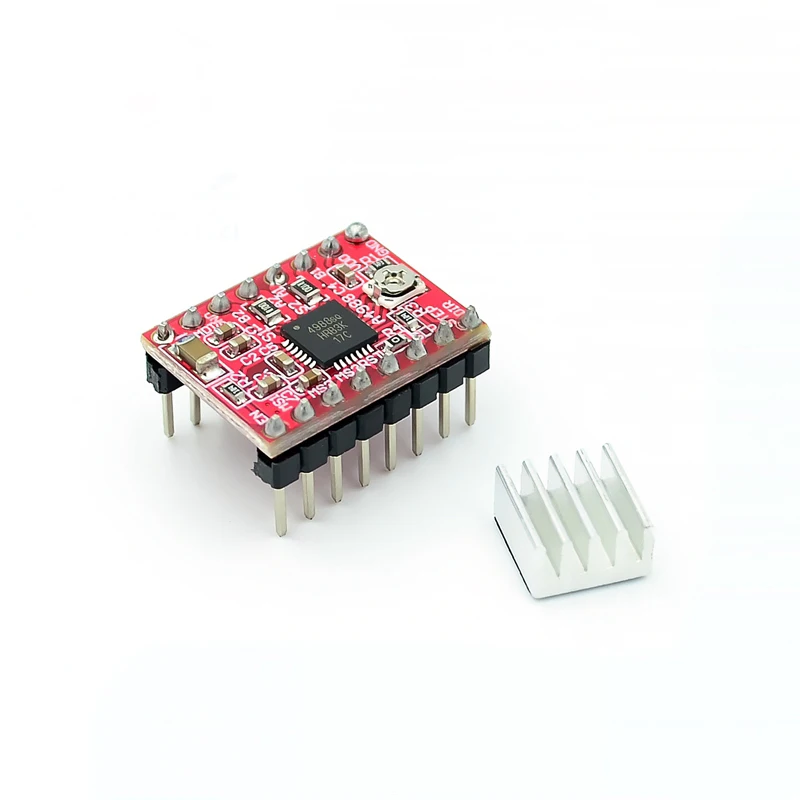

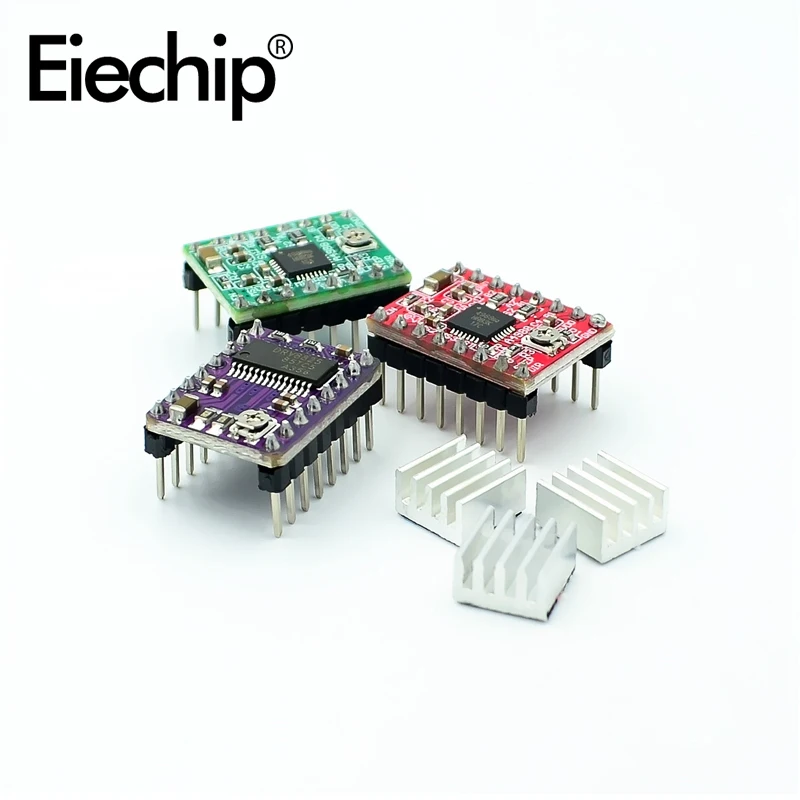

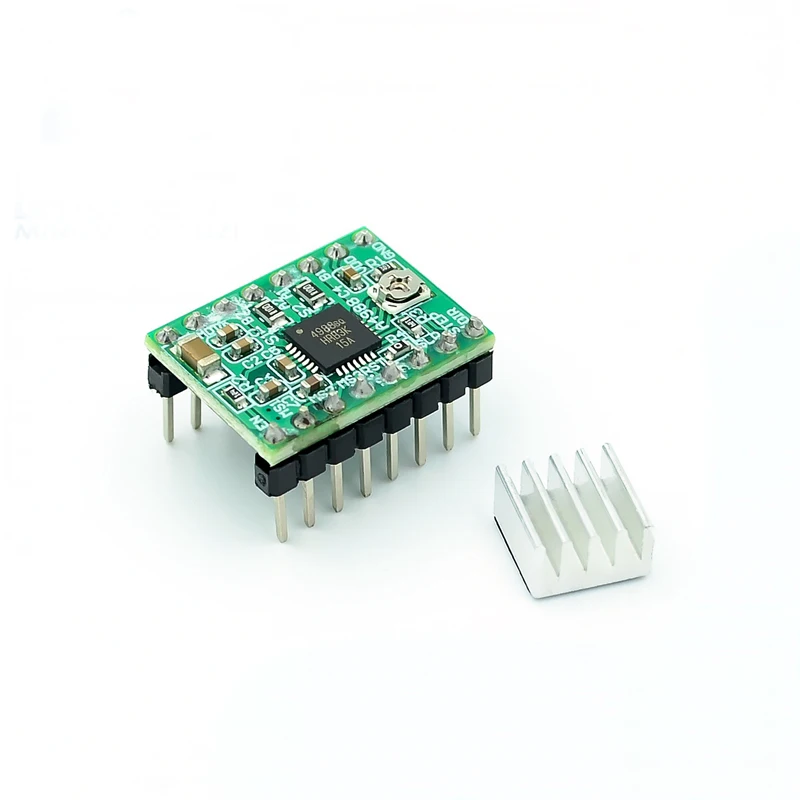

Примечание: A4988 зеленый и красный такие же, как 1A A4988-это полный драйвер микрошагового двигателя со встроенным преобразователем для удобства эксплуатации. Продукт может работать с биполярными шаговыми двигателями в полном, половинном, 1/4, 1/8 и 1/16 режимах, а производительность выходного привода может достигать 35 в и ± 1 А. A4988 включает фиксированный регулятор тока, который может работать в медленном или смешанном режиме распада. Конвертер является ключом к простой реализации a4988. Просто введите импульсный сигнал в «шаг», чтобы управлять двигателем, чтобы генерировать микрошаги. Нет необходимости в таблице фазовой последовательности, высокочастотной линии управления или сложном интерфейсе программирования. Интерфейс A4988 очень подходит для приложений, где сложные микропроцессоры недоступны или перегружены. Во время работы с микрошагом управление измельчителем в A4988 может автоматически выбирать текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство первоначально настроено на быстрое распад во время части фиксированного времени простоя, а затем медленно распадется во время остального времени простоя. Смешанная схема управления потоком может уменьшить звуковой шум двигателя, повысить точность шага и уменьшить энергопотребление. Обеспечивает внутреннюю синхронную цепь управления выпрямлением для улучшения энергопотребления во время работы широтно-импульсной модуляции (ШИМ). Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезией, блокировку напряжения (UVLO) и защиту поперечного тока. Никаких специальных секвенирующих устройств не требуется. В A4988 принимает поверхностного монтажа QFN посылка (дверные защелки) с размером 5 мм × 5 мм, номинальная общая посылка высота 0,90 мм, и с внешним теплоотвод для улучшения рассеивания тепла. Посылка-это Бессвинцовая посылка (суффикс-т) с использованием 100% матового оловянного свинцового покрытия. Функции и преимущества Низкий RDS (открытый) выход Автоматическое обнаружение/Выбор режима распада тока Смешанный и медленный режим распада Синхронное выпрямление для рассеивания низкой мощности Внутренний UVLO Защита поперечного тока 3,3 и 5 в совместимый логический источник питания Тепловое выключение цепи Защита от короткого замыкания Защита от короткого замыкания Пять режимов выбора: полный, 1/2, 1/4, 1/8 и 1/16
