18650 UPS (максимальный выход 5,1 В 8 а) и плата расширения управления питанием (обнаружение потери мощности переменного тока), T208 Shield для NVIDIA Jetson Nano

В комплект не входят плата Jetson Nano и батареи

Не применяйте питание к устройству Jetson Nano через разъем Micro USB или разъем питания.

Не используйте аккумулятор 18650 со встроенной схемой защиты

T208-это обновленная версия T200, поддерживает аккумуляторы до 6 ячеек 18650, может обеспечить достаточный источник питания для ваших уличных научных исследований. Мы больше не используем Кабельные подключения и используем новые и более надежные подключения GPIO.

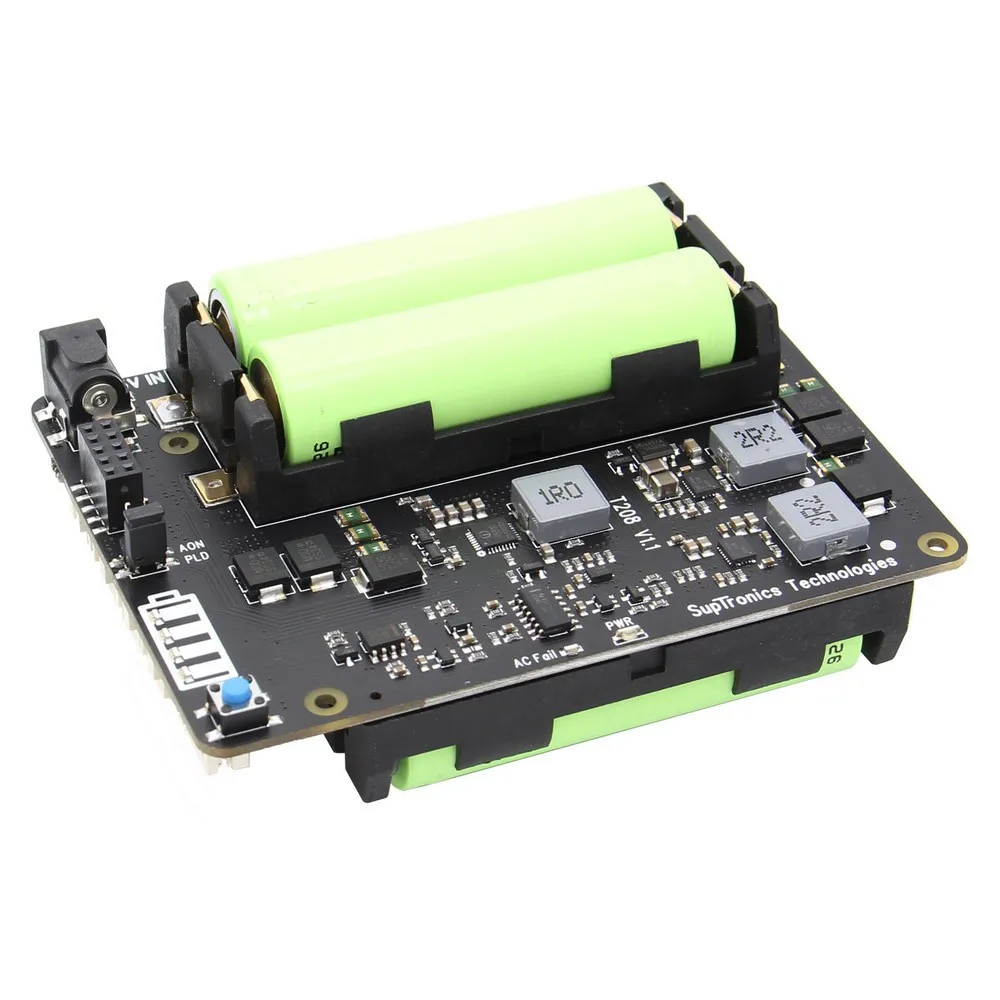

T208-это усовершенствованная Плата расширения источника бесперебойного питания (UPS), специально разработанная для набора разработчиков NVIDIA Jetson Nano. Он обеспечивает резервное питание макс. 5,1 в ма даже для самых требовательных нано-настроек Jetson, интеллектуальное и безопасное управление питанием, обнаружение сбоя питания переменного тока/адаптера питания, автоматическое включение, полное отключение от программного обеспечения, усовершенствованная система управления путями питания, i2c светодиодный ные системы датчика топлива и с 6-элементным держателем батареи 18650.

Вики:

Https://raspberrypiwiki.com/T208

Перед зарядкой аккумуляторов необходимо ознакомиться с этими инструкциями по безопасности и предупреждениями.

Литий-полимерные и литий-ионные батареи летучие. Неспособность прочитать и соблюдать приведенные ниже инструкции может привести к возгоранию, травмам и повреждению имущества при неправильной зарядке или использовании.

Никогда не используйте неправильную полярность при зарядке и разрядке аккумуляторов. Всегда дважды проверяйте полярность разъема аккумулятора, чтобы убедиться "+" до "+" и "-" до "-".

Не смешивайте и не используйте старые аккумуляторы и новые аккумуляторы, или аккумуляторы с разными фирменными наименованиями.

У литиевых батарей есть цикл жизни, пожалуйста, замените старую батарею на новую, когда она достигнет срока службы или когда ей исполнится два года, в зависимости от того, что наступит на первом месте.

При зарядке аккумулятора, пожалуйста, поместите аккумулятор в огнестойкий контейнер. Пожалуйста, не оставляйте X728 на древесном материале или ковре и без присмотра.

Следует держать T208 в недоступном для детей месте.

Пожалуйста, посмотрите основное видео и обучающее видео о аккумуляторах 18650 по адресу:Https://www.staysafebattery.com/en/

Обеспечивает непрерывную работу до 10 ~ 30 часов (в зависимости от типа батареи и используемого количества)

Резервное питание, макс. 5,1 В, 8000 мА, даже для самых требовательных нано-настроек Jetson

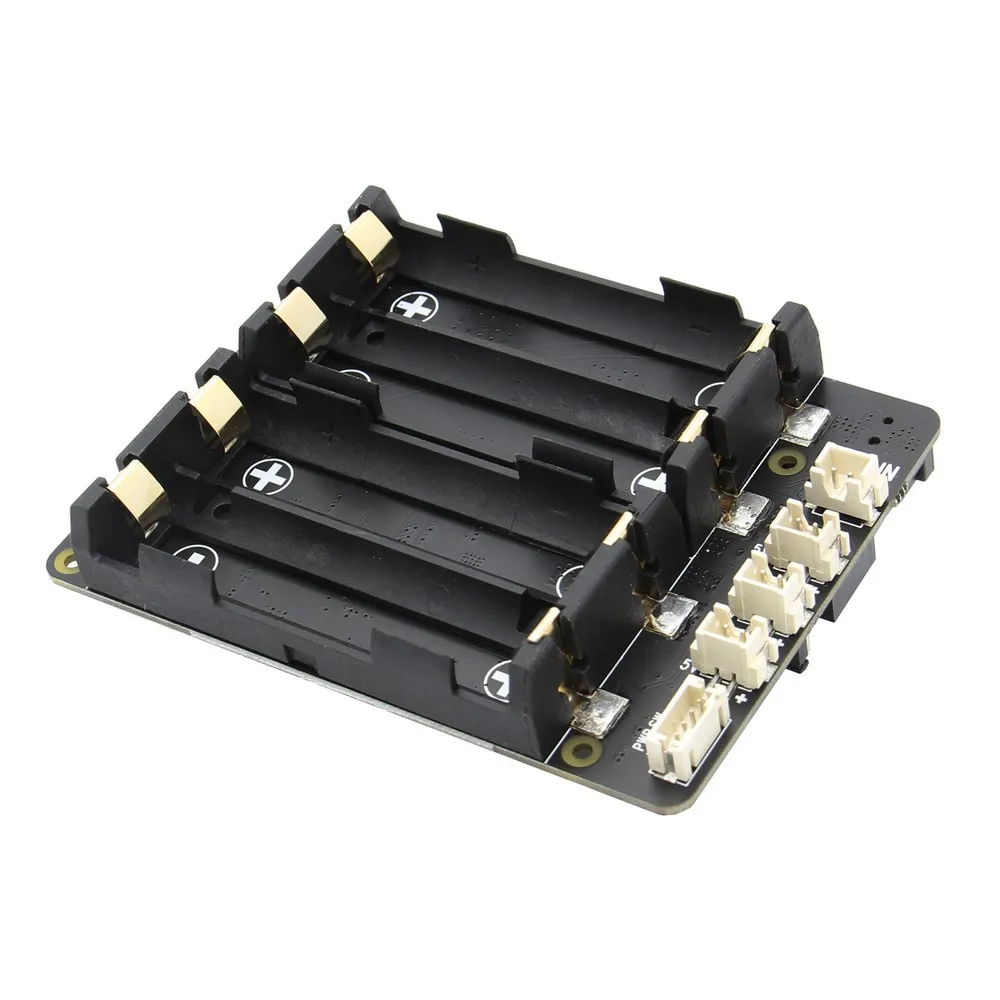

6 ячеек 18650 литий-ионный держатель

Работает с литий-ионными аккумуляторами 1/2/3/4/5/6 18650

Поддерживает быструю зарядку аккумулятора 3 А

Интегральная схема защиты батареи

Интегрированная защита от перегрузки по току и от перенапряжения

Интегрированные топливные манометры Maxim (считывание напряжения и процентного соотношения батареи через i2c)

Интегрированный синхронный повышающий преобразователь 10-А

Интеллектуальная автоматическая зарядка и разрядка

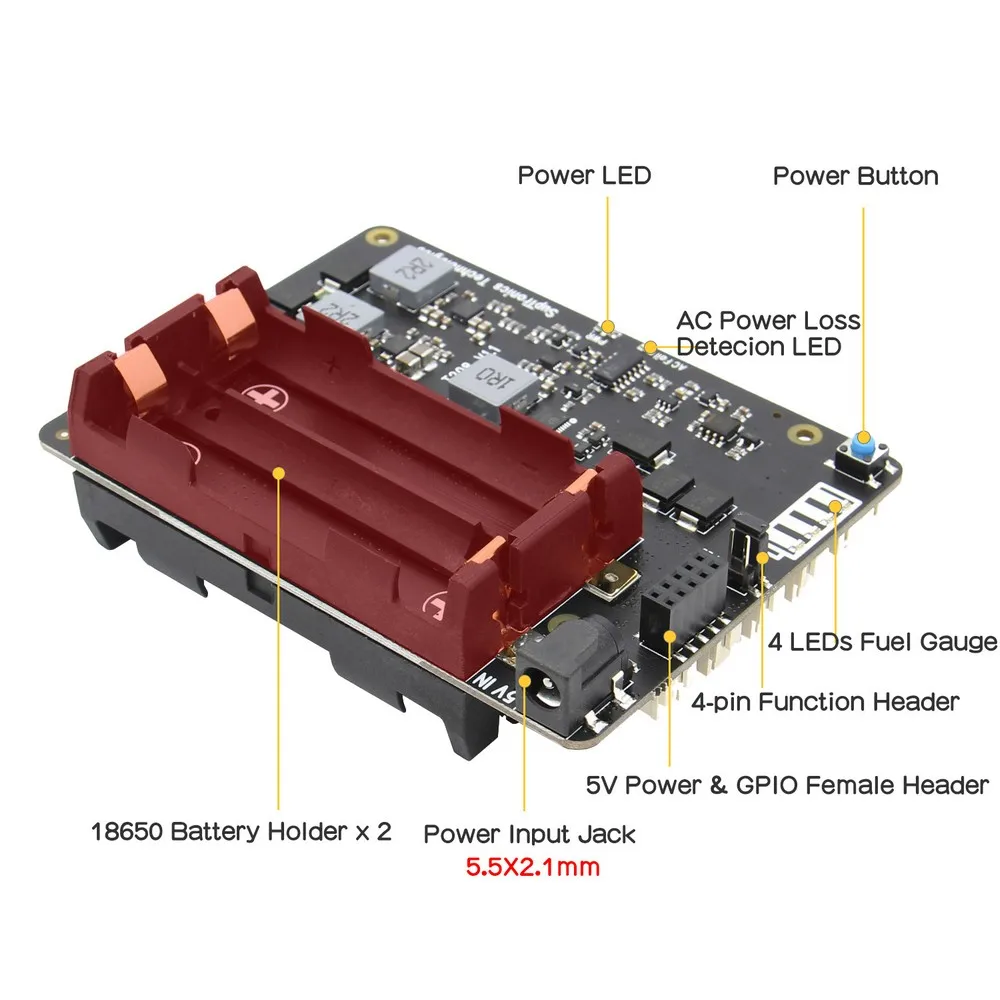

Бортовой 4 зеленых светодиода указывают на уровни зарядки и разрядки аккумулятора 25%, 50% , 75% и 100%

Бортовой синий светодиод показывает состояние включения/выключения питания

Интеллектуальное и безопасное управление питанием

Бортовая кнопка для управления включением/выключением-нажатие на кнопку, удерживайте кнопку, нажмите ed минимум 3s-выключение)

Обнаружение сбоя питания или адаптера питания переменного тока (LED и GPIO индикация)

Автоматическое отключение после выключения системы с помощью графического интерфейса

Опционально включать Автоматическое включение при подаче или восстановлении питания (включите автоматическое включение на плате jetson nano, если вы хотите использовать автоматическое включение T208)

Сверхнизкое энергопотребление в режиме ожидания μA для максимального срока службы батареи

Интегрированный проходной путь IN-to-SYS Для передачи входного напряжения в систему

Работайте как в режиме зарядки, так и в режиме наддува для полноценного управления системой и управления питанием от батареи

Усовершенствованная система управления путями питания позволяет избежать частой зарядки и продлить срок службы батареи

Усовершенствованная система управления путями питания позволяет быстро заряжать и одновременно заряжать Jetson Nano в 3 А

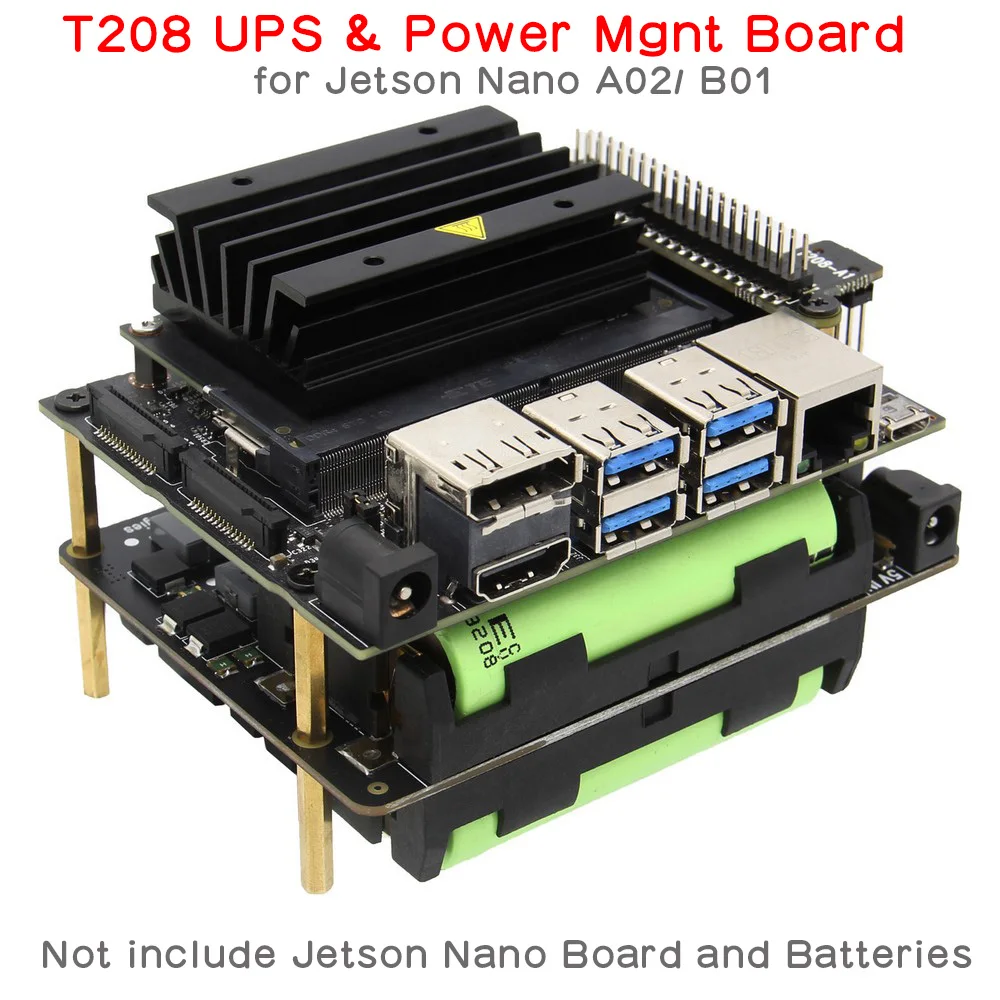

Питает Jetson Nano через 40-контактный разъем-дополнительное кабельное соединение не требуется

Разъем питания (5,5*2,5 мм) и разъем XH2.54, удобный для ввода питания

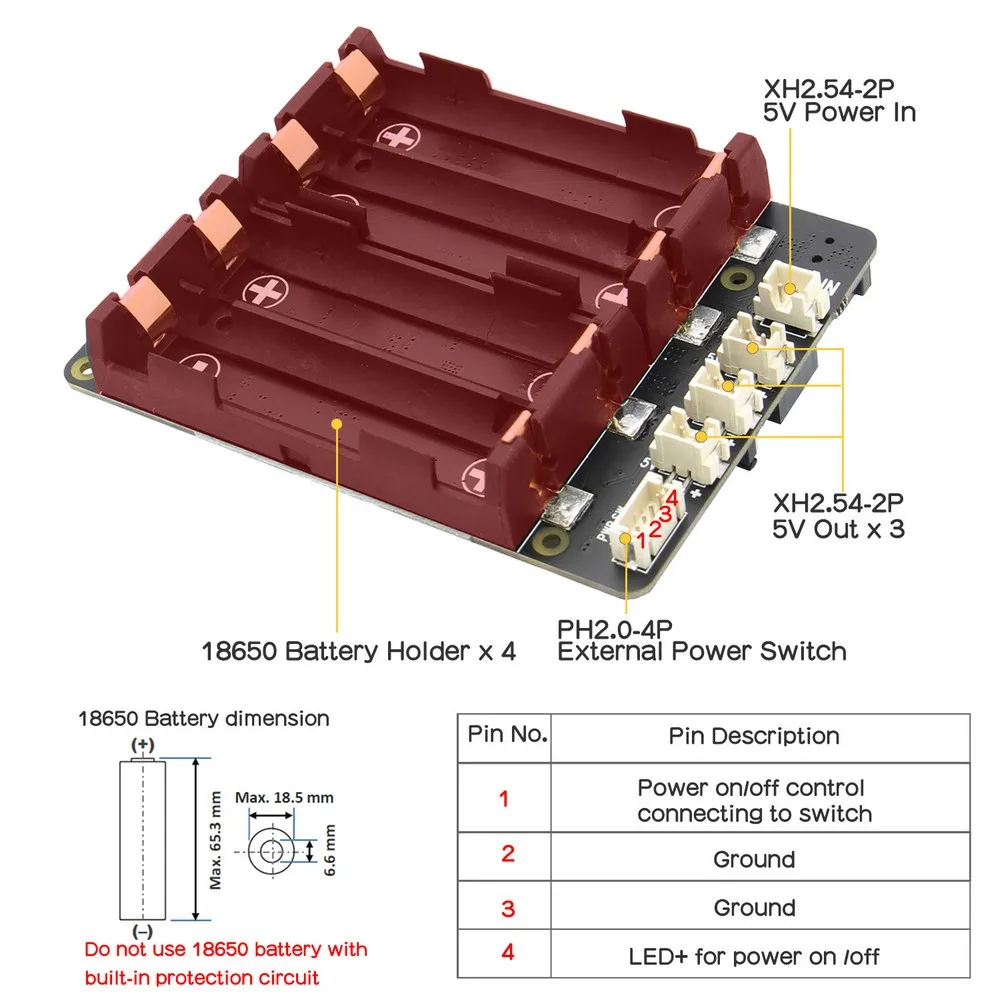

Бортовой разъем PH2.0 позволяет подключить внешний выключатель питания и сделать свой идеальный чехол

Бортовые разъемы выходной мощности XH2.54 позволяют заряжать другие устройства

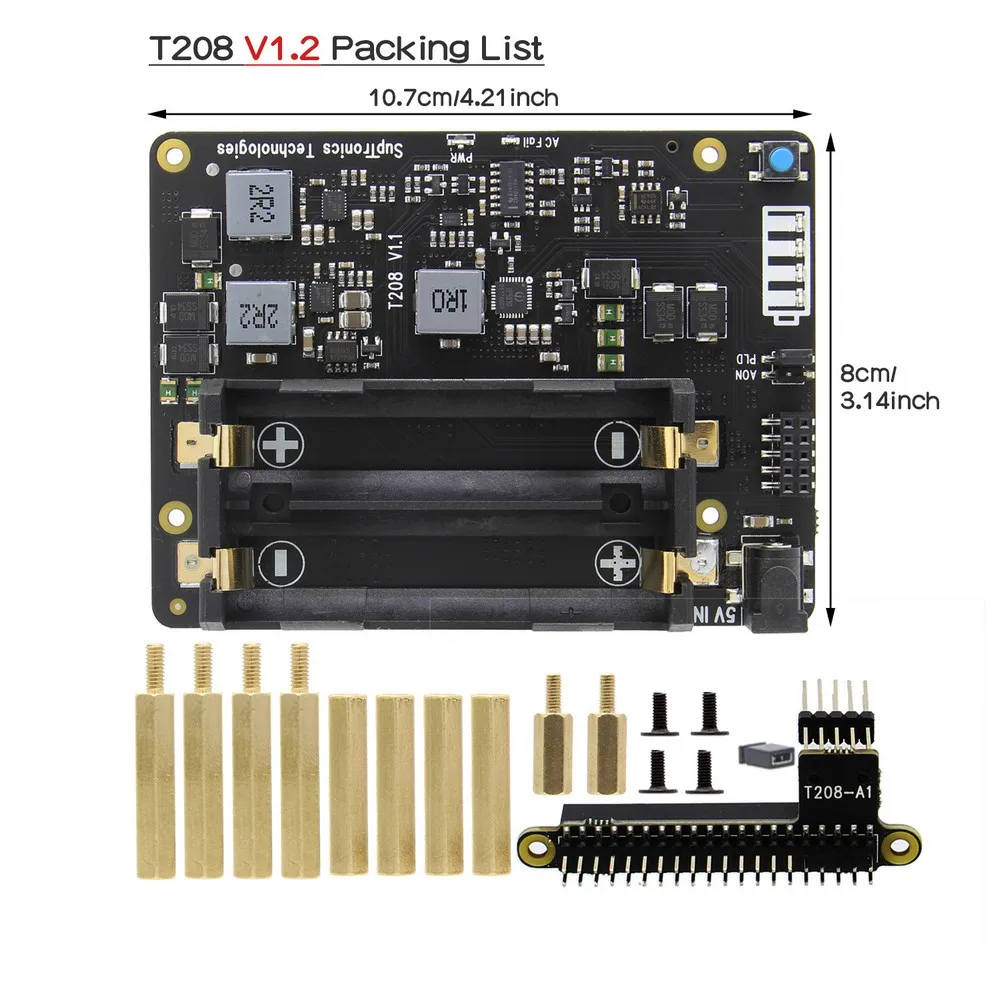

Монтажные отверстия и стойки обеспечивают механическую стабильность сборки Jetson Nano и T208

Входная мощность: 5Vdc ± 5%, ≥ 4A

UPS выход: 5,1 V ± 5% Max 8A

Зарядный ток UPS: 3A через разъем постоянного тока

Напряжение аккумулятора на клемме: 4,24 В

Порог перезарядки: 4,1 в
