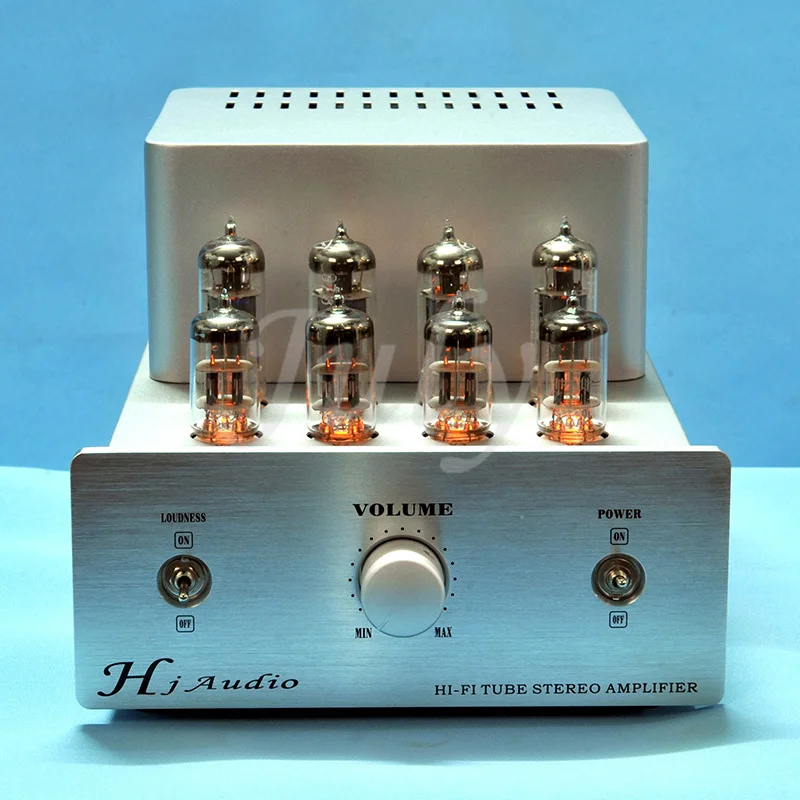

ST-6P1PP 6N1 6P1 ламповый усилитель, 2*10 Вт стерео, обратите внимание: старые алюминиевые панели с равными функциями громкости были распроданы, И новый дизайн новой алюминиевой панели (без одинаковой громкости) в настоящее время в продаже.
Комбинированный стереоусилитель push-pull
Модель: ST-6P1PP
Выходная мощность: 10 Вт × 2 (тип push-pull класса A и B)

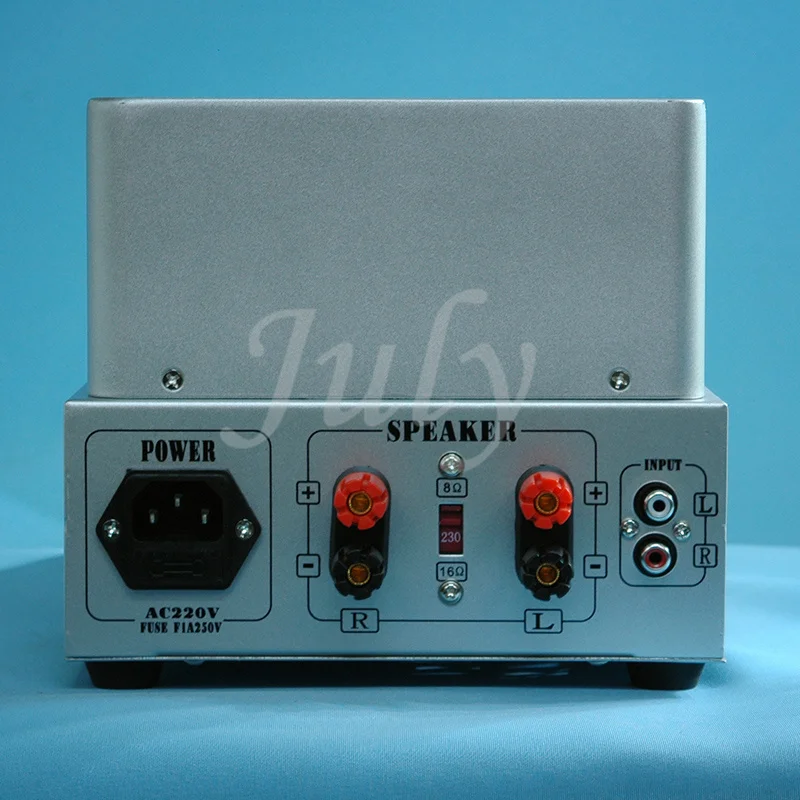

Выходное сопротивление: 8, 4 Ом
Частотная характеристика: 28 Гц-20 кГц
Режим ввода: RCA
Входное напряжение: 220V50HZ

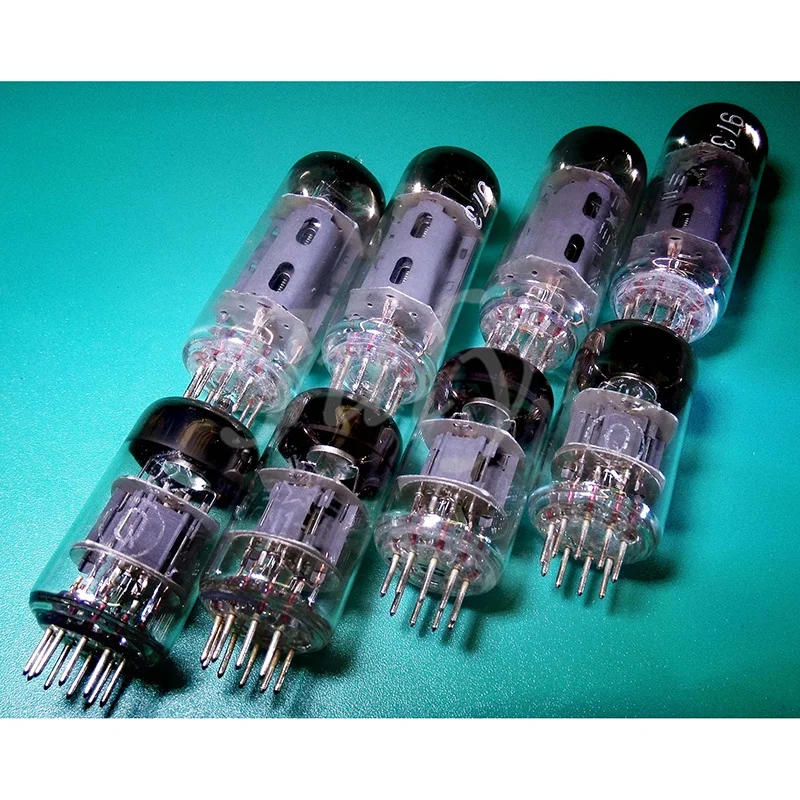

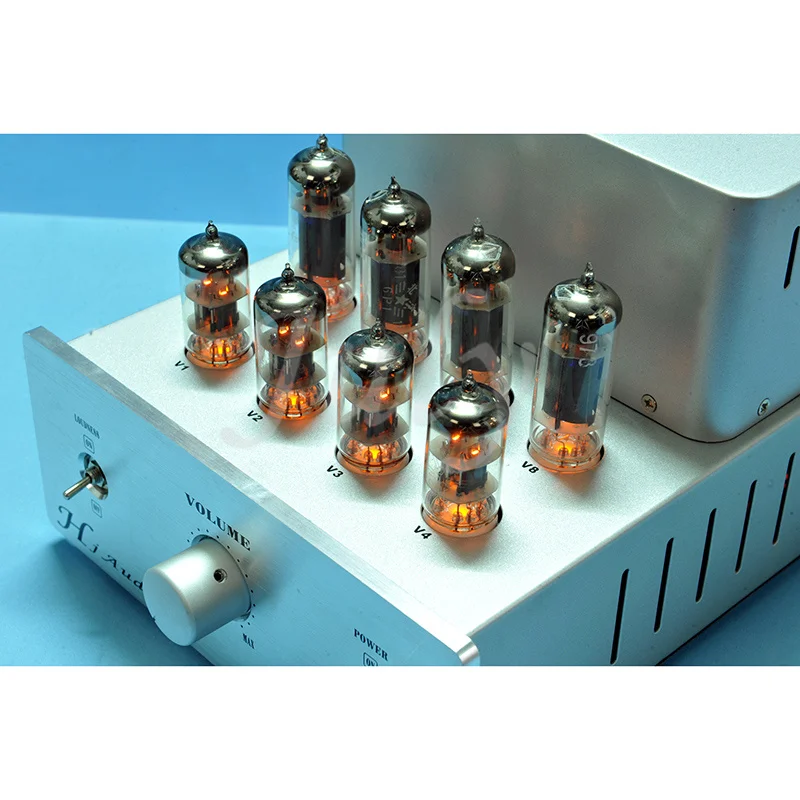

Использование электронной трубки: 6N1 (ECC85) × 4 6P1 (6 ∏ 1 ∏) × 4
Объем: 180 × 160 × 270 (длина × высота × Глубина)
Вес: 7,5 кг (за вычетом Вес)

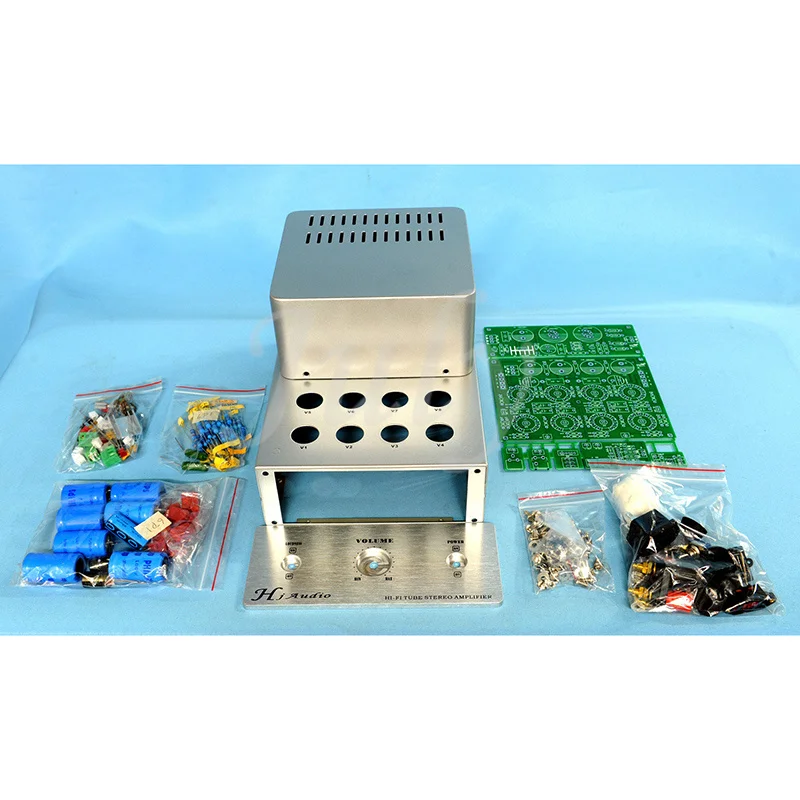

Этап предварительного усилителя этой машины принимает 4 авиационные трубки 6N1 (T-grade), произведенные на ранней фабрике в Пекине, И силовые трубы принимают 4 6P1 (или 6 ∏ 1 ∏, произведенные бывшим Советским Союзом), произведенные на Пекинском заводе, которые сочетаются с оригинальной фабрикой. Схема всей машины принимает известное улучшение цепи Weijianxun, принимает стандартный метод подключения push-pull дизайн и специально добавляет низкую сетку напряжения стабилизированный блок питания, так что напряжение источника питания очень стабильное при разрыве музыки. Хотя стоимость добавления регулируемого источника питания высока, звук всей машины более деликатный и мягкий, особенно при прослушивании голоса человека, он может отражать Богатые детали, И сильный сосновый аромат скрипки может быть полностью отображен во время воспроизведения струнной музыки. Прозрачные, прозрачные и не жесткие, бас эластичный и мощный. Хотя выходная мощность составляет всего 10 Вт, этого достаточно для общего домашнего использования. Интегрированный усилитель мощности готовой машины или DIY Kit, 28 Гц-20 кГц

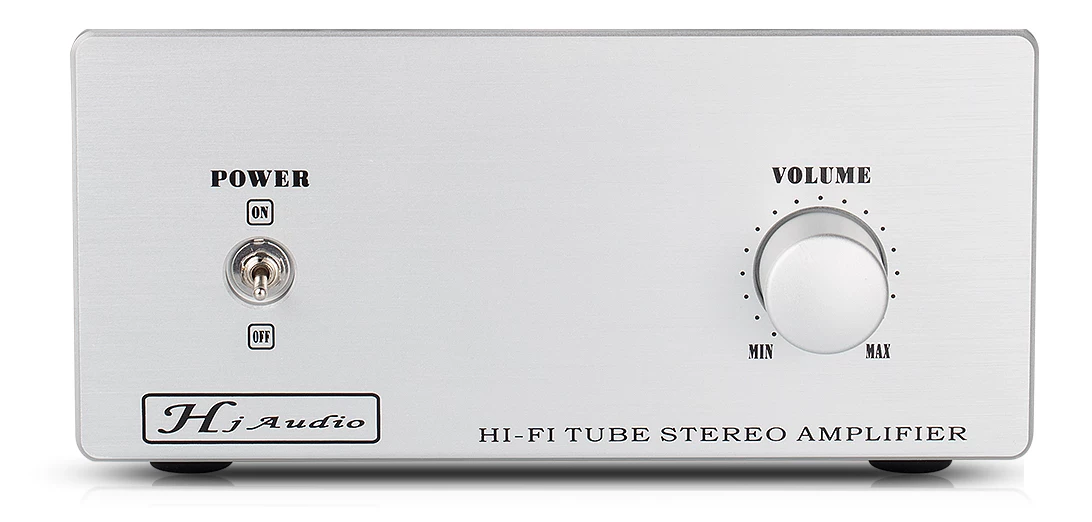

Последняя алюминиевая панель

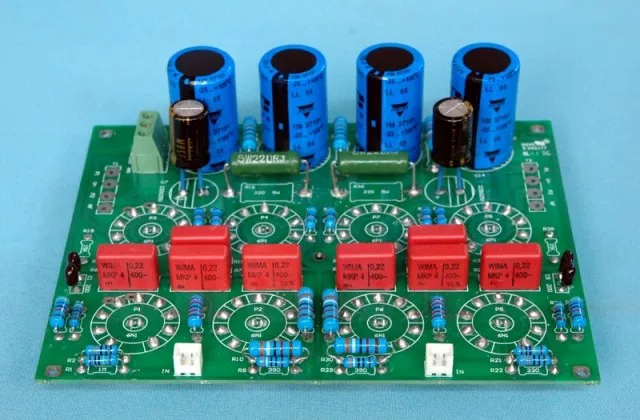

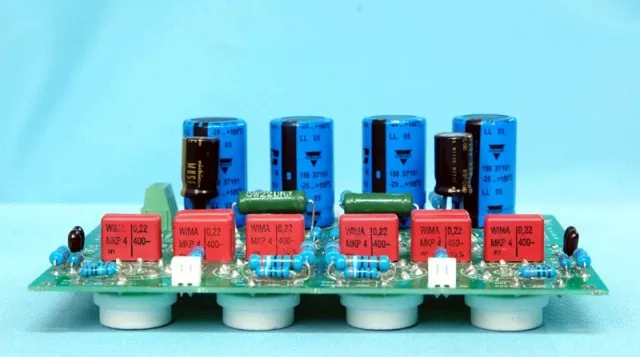

Основная монтажная плата усилителя трубка, усилитель мощности: вся схема сделана по очень известной схеме Weijianxun

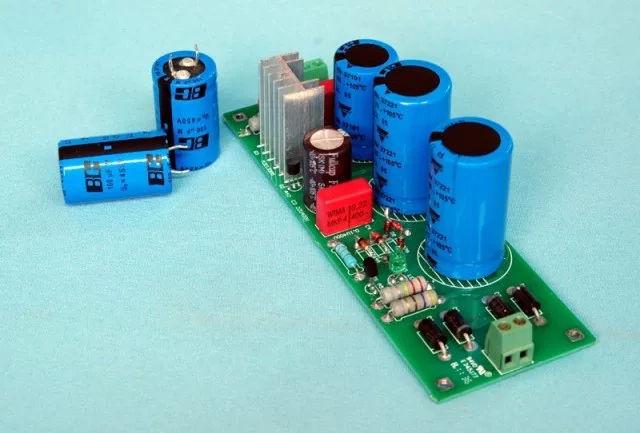

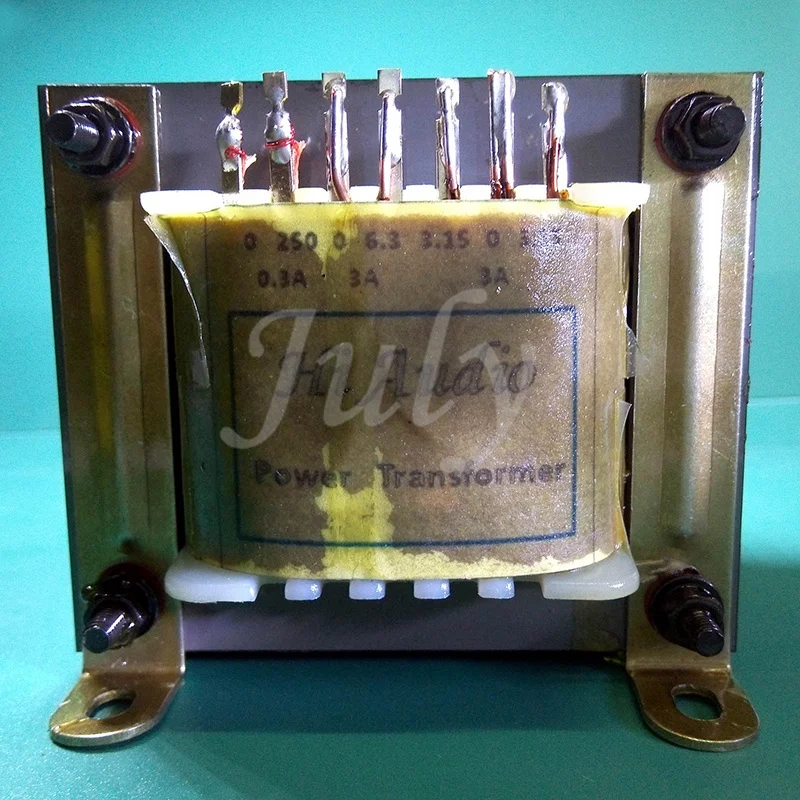

Высоковольтный стабилизированный источник питания трубного усилителя:
