24-битная Изолированная USB-карта сбора данных VK701H с IEPE, точная выборка 400K

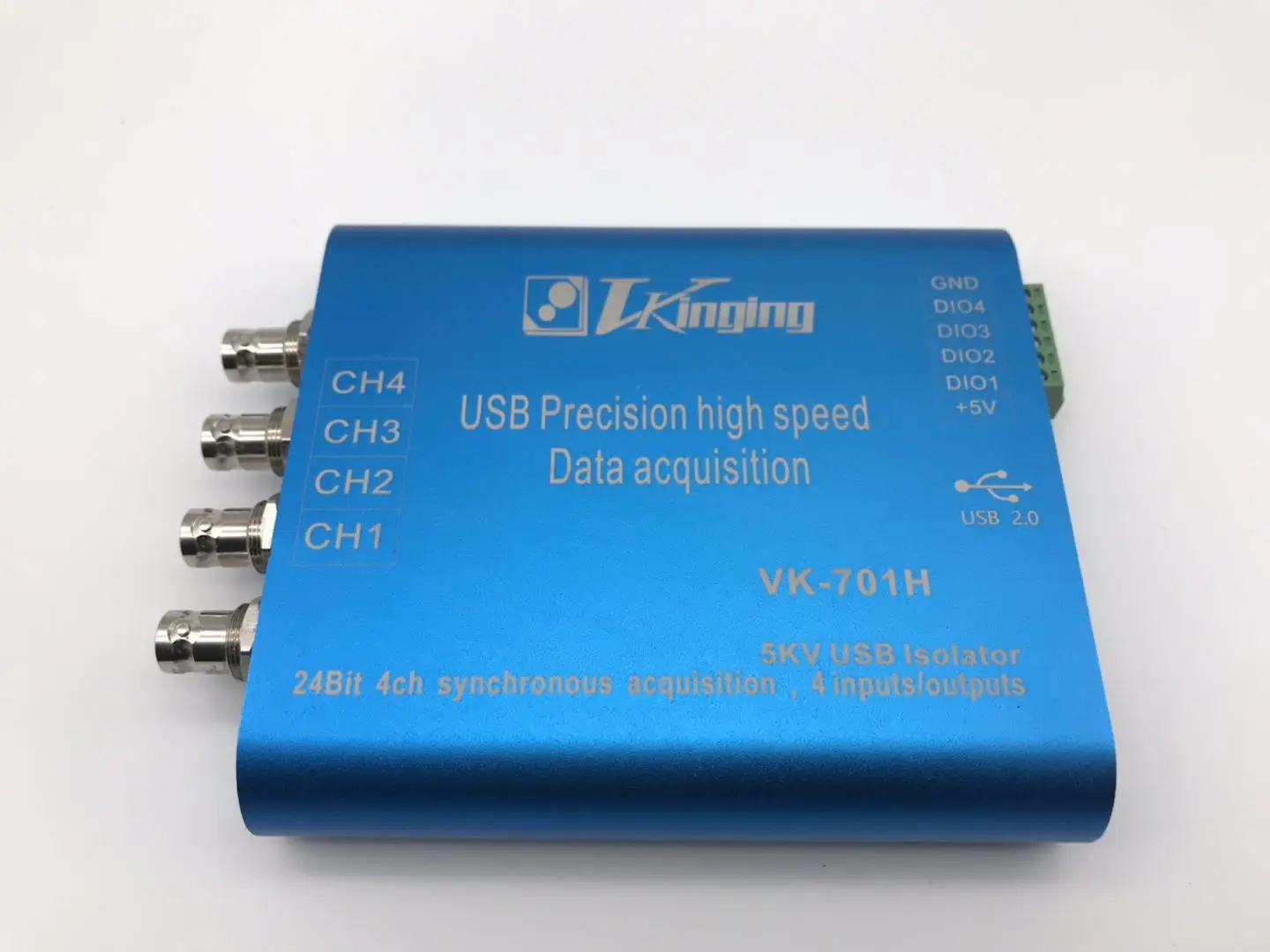

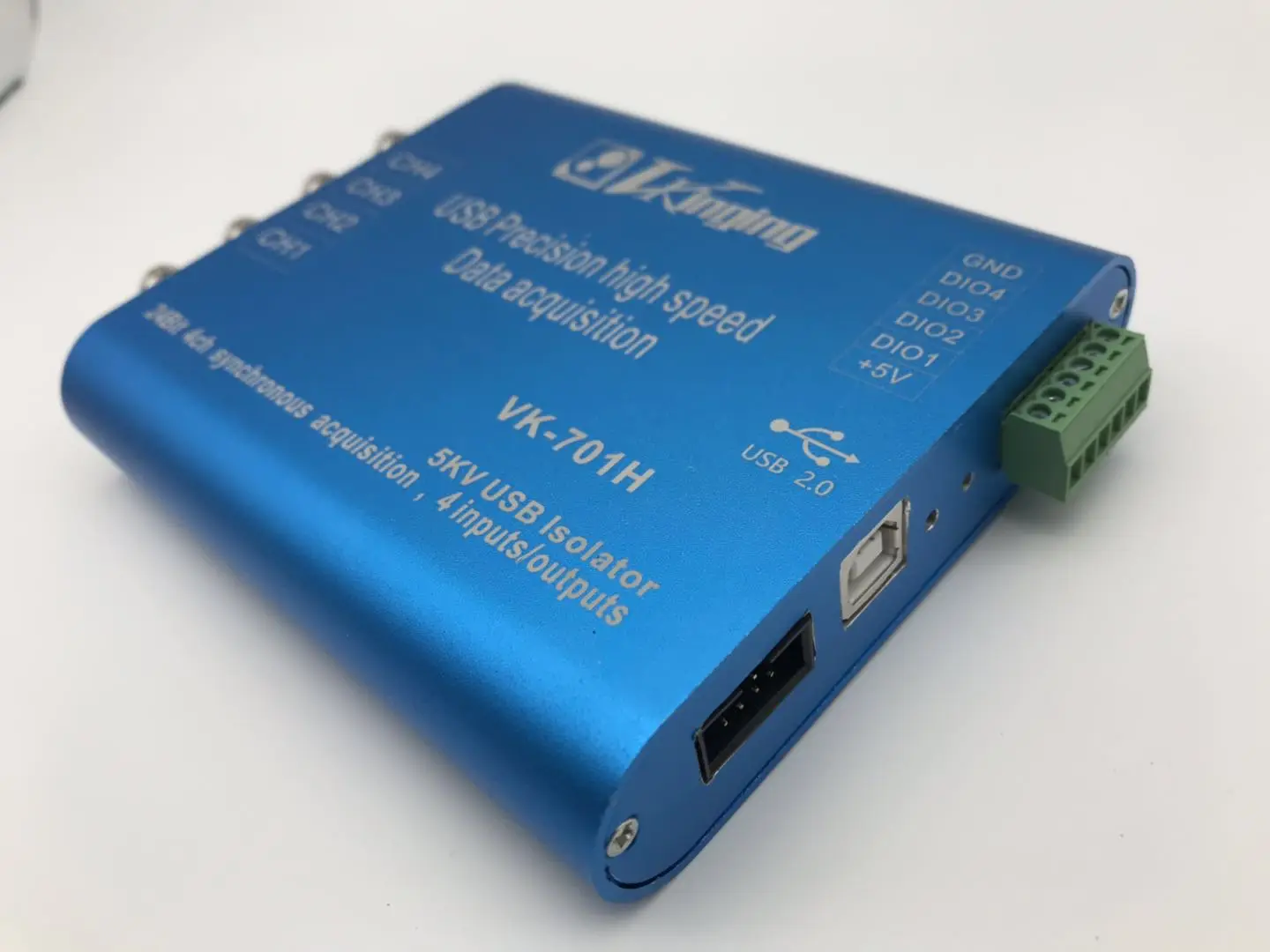

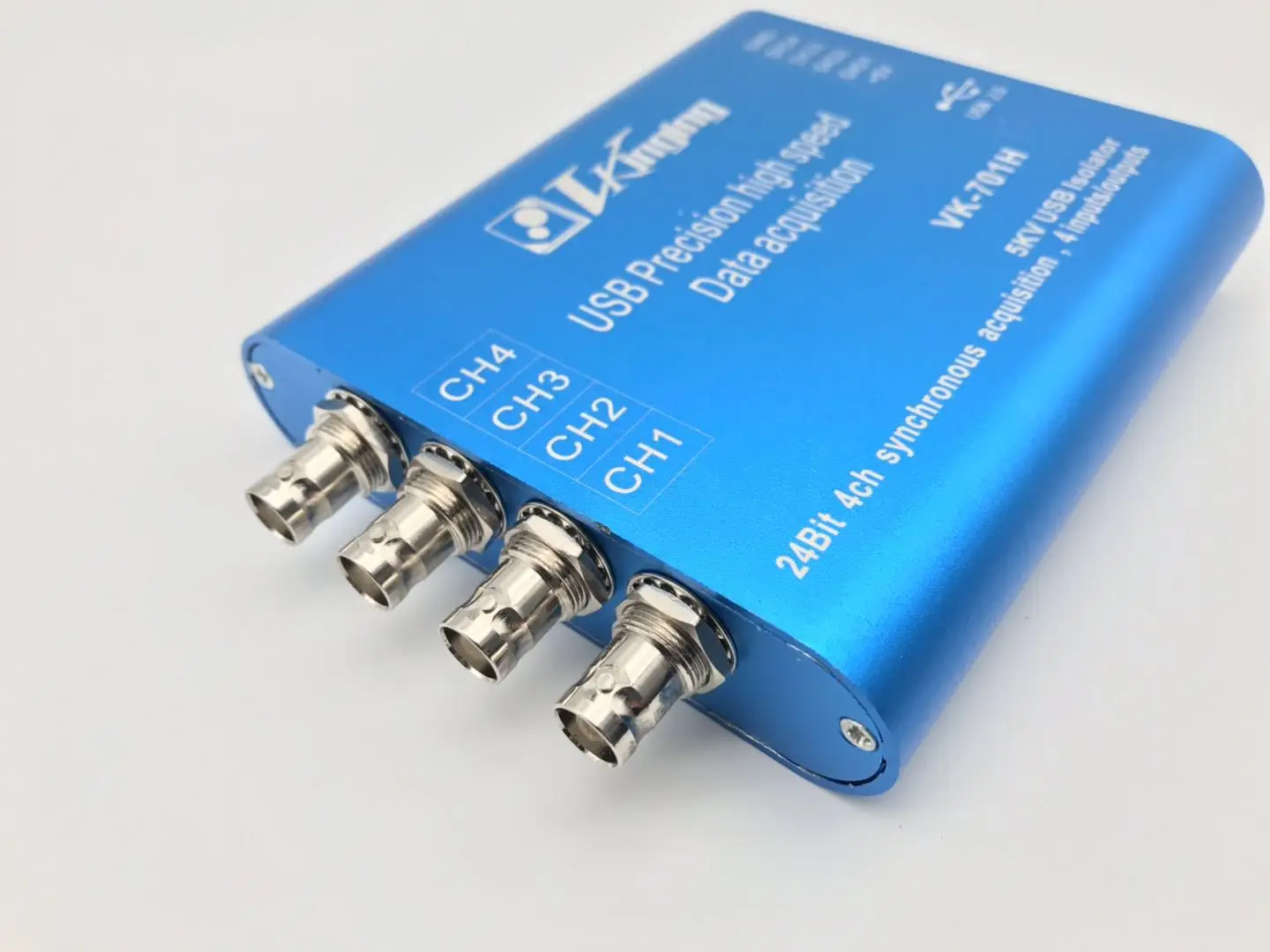

VK701H USB 24-битная карта сбора данных

VK701H-это высокоскоростная 24-битная карта сбора данных с изолированным USB-типом. Карта приобретения VK701H обладает характеристиками истинного дифференциального входа, одновременным приобретением 4 каналов, точностью выборки до 24 бит, частотой дискретизации 400 КСС, предварительным усилением в 500 раз и т. д. VK701H USB использует несколько высокоточных 24-битных блоков АЦП и модуль предварительного дифференциального усилителя, разработанный в сотрудничестве с компанией на протяжении многих лет исследований и разработок, благодаря чему этот продукт имеет высокую скорость, высокое разрешение, высокая точность, сверхнизкий уровень шума, Высокий Коэффициент подавления общего режима, преимущества широкого диапазона измерения, дрейф при низкой температуре, И т. Д. Подходят для различных случаев точного высокоскоростного приобретения.

USB-карта захвата VK701H использует устройства промышленного класса, низкотемпературный дрейф, сильную защиту от помех. Корпус имеет полностью металлическое экранирование, которое может адаптироваться к сильным промышленным помехам и обладает преимуществами ударопрочности и защиты от помех.

Характеристики продукта

* АЦП разрешение до 24 бит, интерфейс USB

* Диапазон ввода: ± 1 мВ, 20 мВ, 500 мВ, 1 в, 2 в, 5 В, 10 в Регулируемый

* Высокая скорость: 400 КСС; Частота дискретизации 100 КСС на канал

* 4 порта ввода-вывода, настраиваемый вход и выход, захват внешнего триггера

* Настраиваемые 2 PWM

* Настраиваемый односторонний вход

* Настраиваемый 1 выход DAC

* Эталонный стандарт высокой точности: 2,5 ± 0.05%

* Коэффициент подавления сигнала на входе ADC в общем режиме:> дБ

* Настраиваемый внешний порт ввода-вывода для коллекции запуска

* Встроенный блок IEPE, можно настроить 4 канала

* Дифференциальный вход, может измерять дифференциальный сигнал

* Высокоскоростная Изолированная передача данных через USB, удобная для горячей замены

* Входное сопротивление: 1000 МОм

* Коэффициент подавления входного шума:> дБ

* АЦП нелинейный THD: >100 дБ

* Температурный дрейф: <2 μV/°C

* Металлический защитный корпус: сильная защита от помех

* Вся машина оснащена компонентами промышленного класса со сверхнизким уровнем шума, низким температурным дрейфом, сильной защитой от помех

Функция аналогового входа AD

* AD Тип: биполярное 24 бит (бит) * Частота дискретизации: 4 канала общая частота дискретизации 400k, 100K дискретизации в секунду на канал

* Входное сопротивление: 1000 м ом * Диапазон входного напряжения: 4 канала ± 1 мВ ~ ± 10 в восемь вариантов диапазона

Функция аналогового выхода DA

* Количество каналов: 1 канал, 10 бит (бит), Диапазон выходного напряжения (выходной диапазон): 0-3,3 В

Функция цифрового ввода и вывода DI

* Количество каналов: 4 канала, совместимое напряжение уровня: + 5 В или + 3,3 В

Функция PWM

* Количество каналов: 2 независимых модуля PWMs, регулируемый диапазон 1 ~ 1 МГц, регулируемое коэффициент работы 0,0 ~ 1,0

Функция подсчета

* Измерение количества пульсов: 1 канал, высокий уровень 3,3 В или 5 В

Инструкции по использованию программного обеспечения карты захвата

Карта сбора данных USB VK701H может работать в распространенных операционных системах, таких как Win2000/XP/WIN7/WIN10, и обеспечивает динамику, которую можно назвать VB, VC, C #, C ++ Builder, delphi, Labview/Labwindows, Matlab и другие распространенные языки программирования, библиотека ссылок, интерфейс функции программирования прост и прост в использовании, Простая запись приложений, поддержка Labview, Labwindows, VC, Delphi и других процедур.

Размер изделия

Размер карты захвата 112 мм (длина) * 80 мм (ширина) * 23 мм (высота)

Размер упаковки: 150 (длина) * 150 (ширина) * 50 мм (высота)

Вес: 150 г

\

\

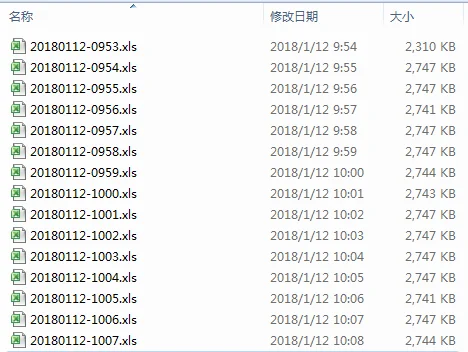

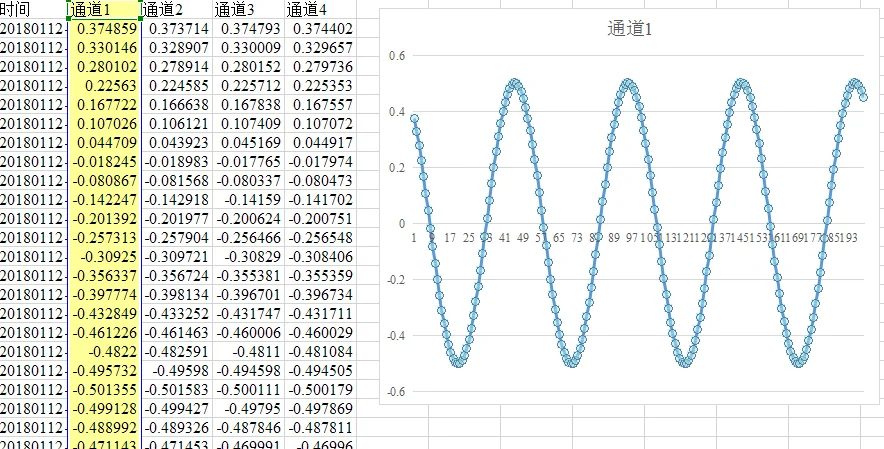

Сбор данных по доставке-savedEXCLEFile

\

\
