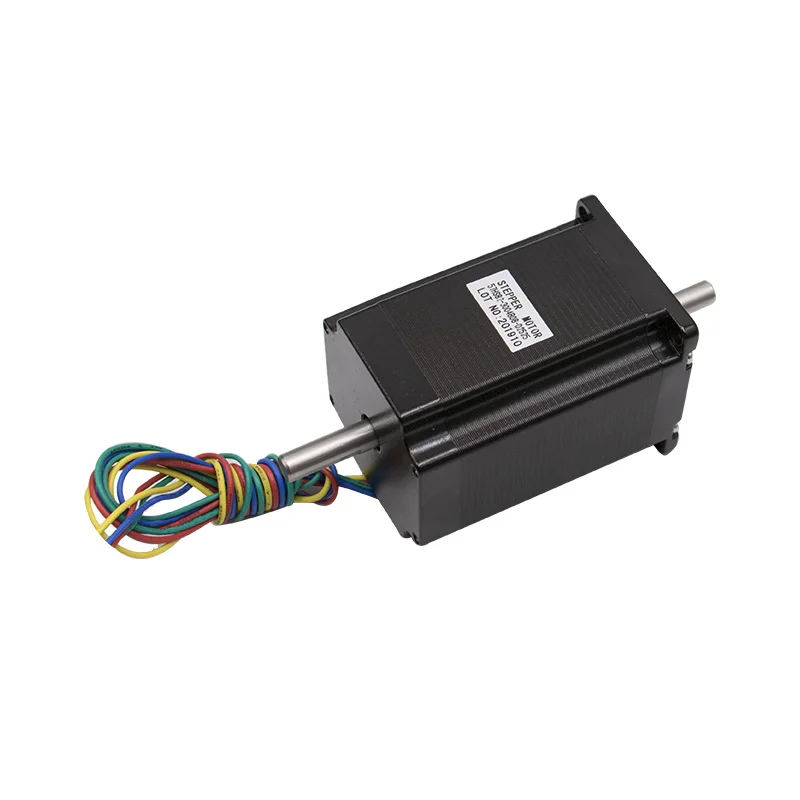

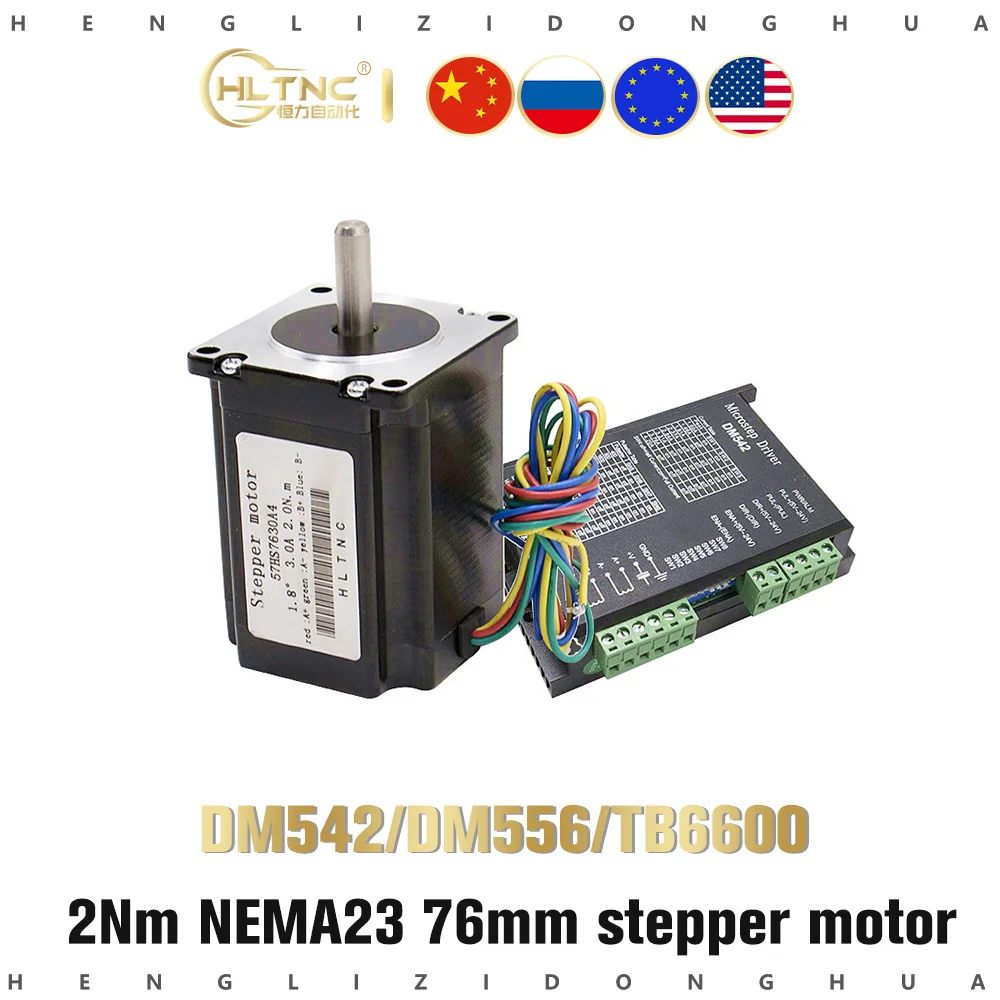

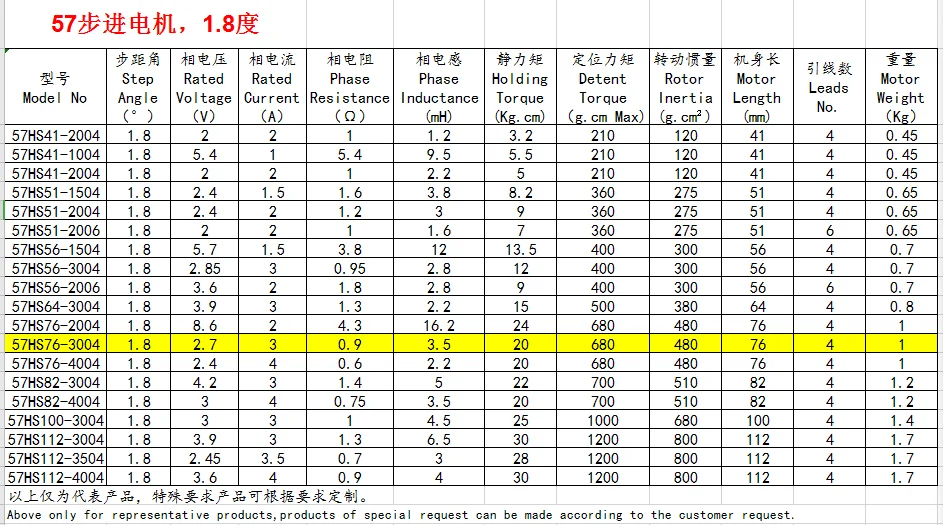

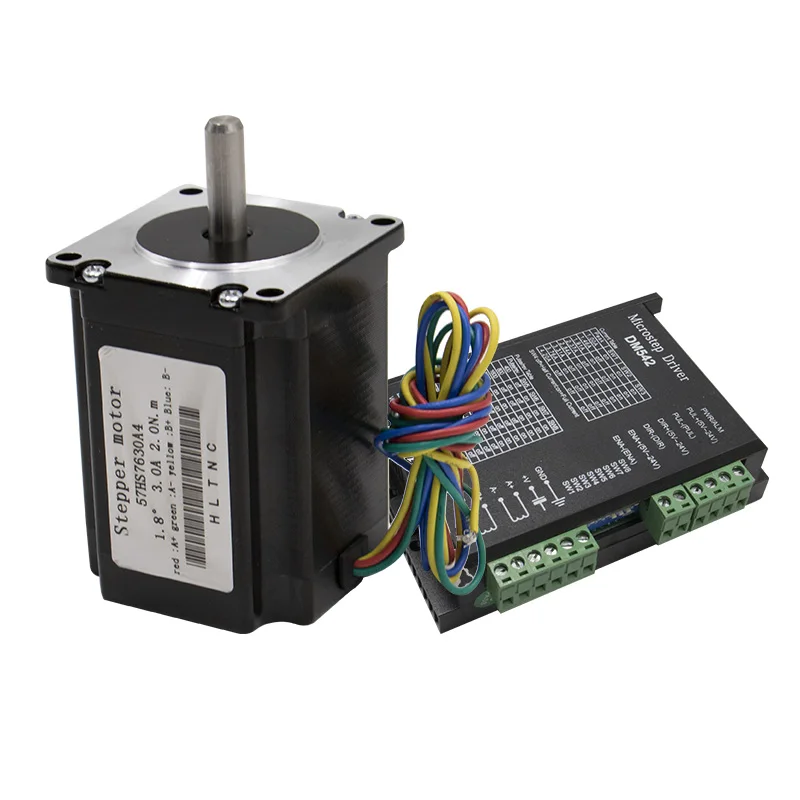

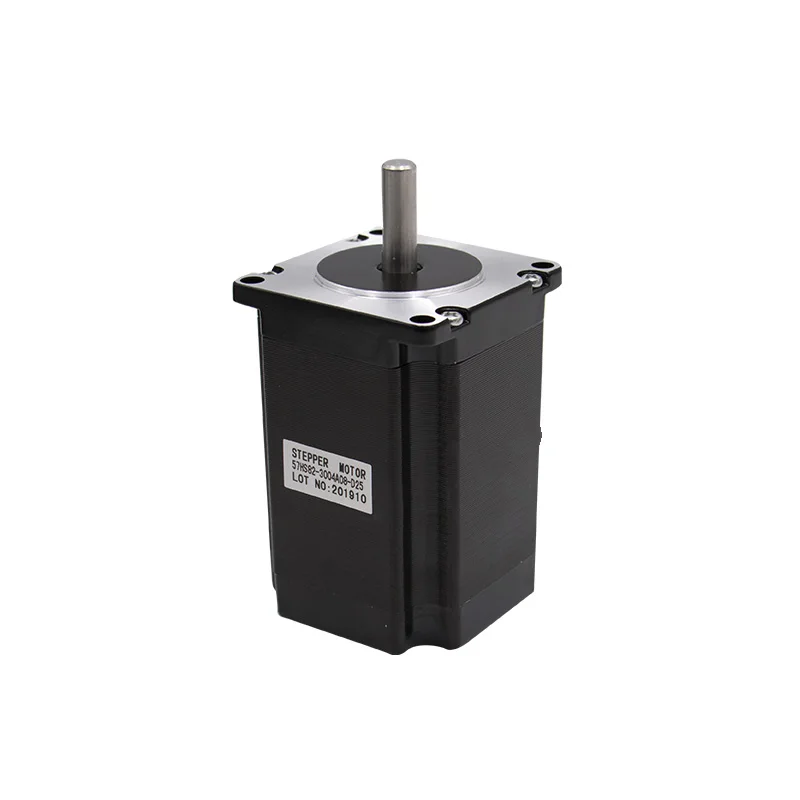

Драйвер шагового двигателя Nema 23 TB6600 DM542 DM556 с шаговым двигателем Nema23, 2 нм, 76 см, 57hs76, Гравировальный фрезерный станок с ЧПУ

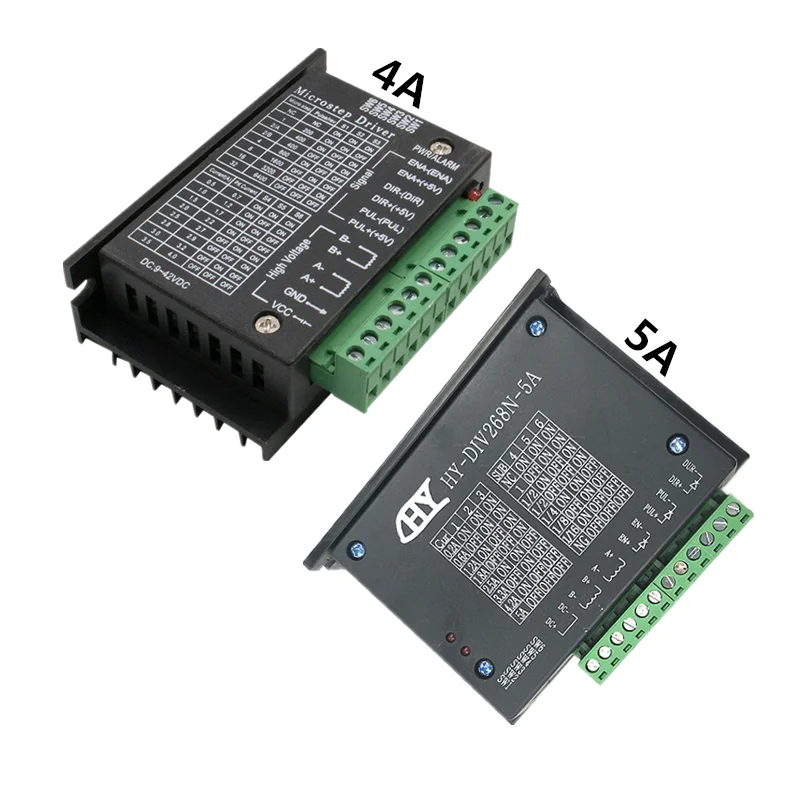

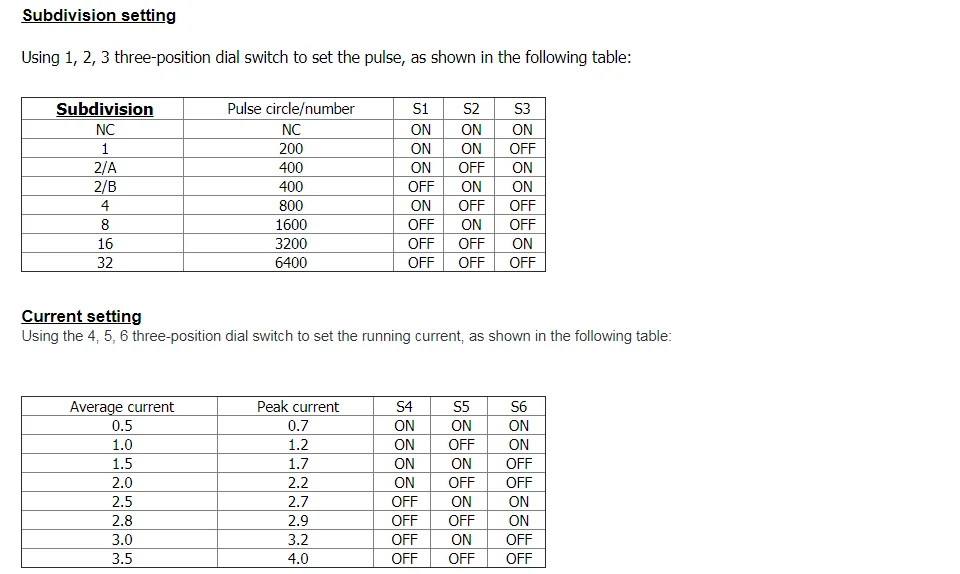

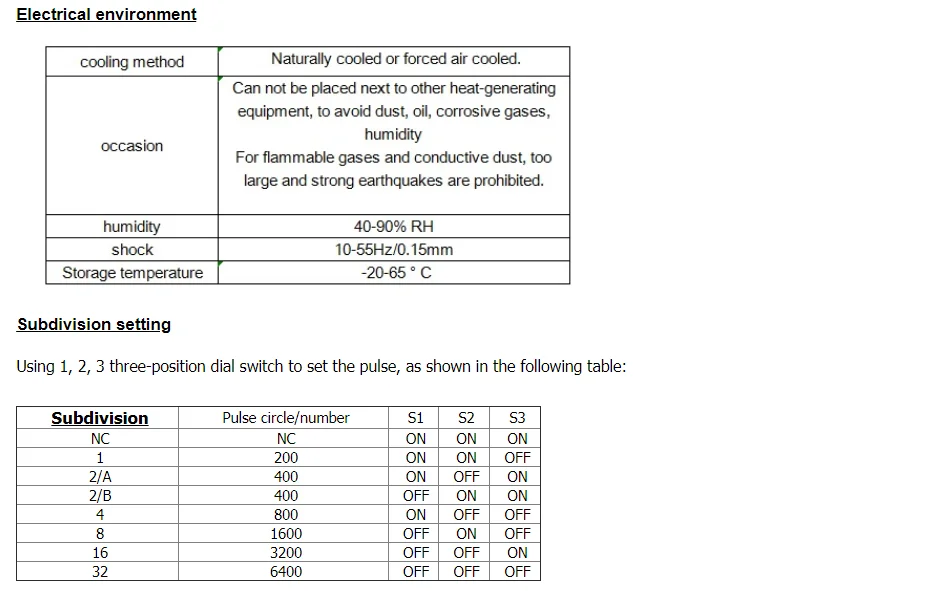

Сведения о TB6600 4a:

1, источник питания постоянного тока 9-42 В;2, H-мост биполярный с постоянно-фазным потоком;3. Максимальный выходной ток 4,0 А, восемь дополнительных; 4. Доступно до 32 сегментов шести подрежимов;5. Входной сигнал имеет высокоскоростную оптическую изоляцию;6. Стандартный одноимпульсный интерфейс общего анода;7. Функция автономного удержания;8. Полузакрытое шасси может вместить более требовательные условия; 9. Обеспечивает полуавтоматическую функцию блокировки тока;10. Встроенная термозащита и защита от перегрузки.

Подробности о TB6600 5a

HY-DIV268N-5A двухфазный гибридный шаговый двигатель деления с использованием источника питания постоянного тока 12 ~ 48 В, подходит для привода двухфазного гибридного шагового двигателя с динамическим напряжением от 12 до 48 в, внешний диаметр тока менее 5 А от 35 до 86 мм. Этот привод использует управление делением цикла тока привода, Пульсация крутящего момента двигателя очень маленькая, Низкая скорость работы очень плавная, почти без вибрации и шума. Высокоскоростной Крутящий момент намного выше, чем у других двухфазных приводов, высокая точность позиционирования. Широко используется в гравировальных станках, станках с ЧПУ, упаковочных машинах и других требованиях к устройству с высоким разрешением.Основные характеристики-управление средним током, выход двухфазного синусоидального тока-Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В-Оптически изолированный вход/выход сигнала-Защита от перенапряжения, пониженного напряжения, перегрузки по току и короткого замыкания белого цвета

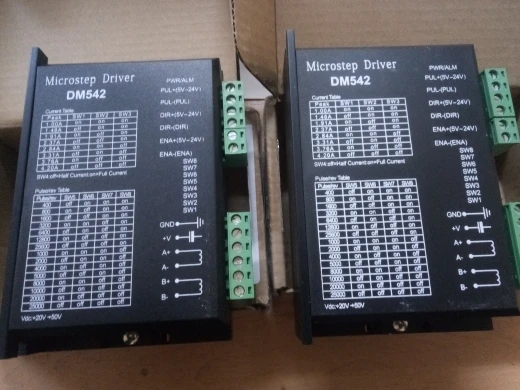

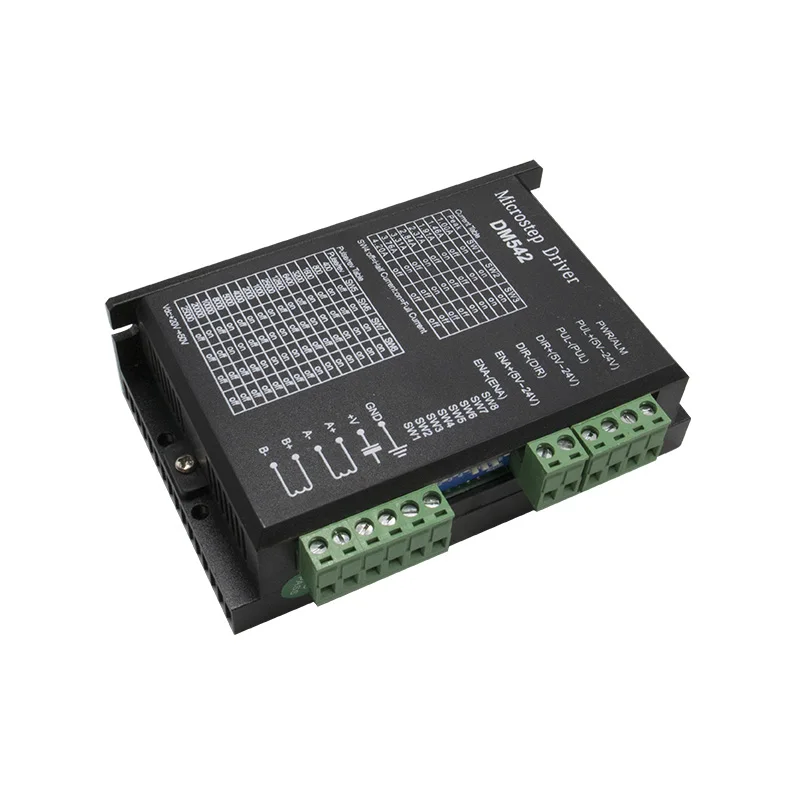

Детали DM542

DM542-это тип двухфазного гибридного шагового двигателя, напряжение привода которого составляет от 20 В постоянного тока до 50 В постоянного тока. Предназначен для использования с 2-фазным гибридным шаговым двигателем всех видов с внешним диаметром от 42 до 86 мм и фазовым током менее 4,0 А. Эта схема, которую он использует, похожа на схему сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Вращающий момент, когда M542 работает на высокой скорости, также значительно выше, чем у других двухфазных драйверов, более того, точность позиционирования также выше. Он широко используется в устройствах среднего и большого размера с цифровым управлением, таких как изогнутые машины, станки с ЧПУ, компьютерные вышивальные машины, упаковочные машины и так далее.

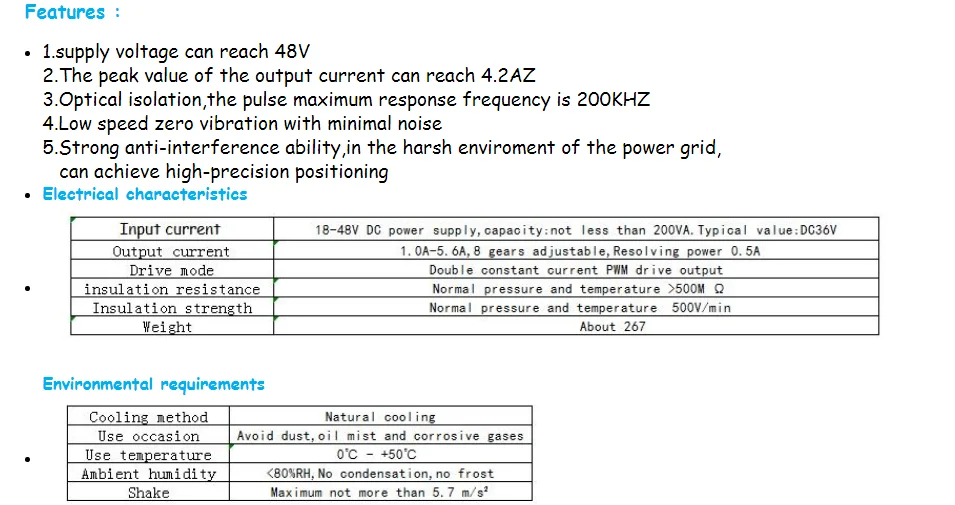

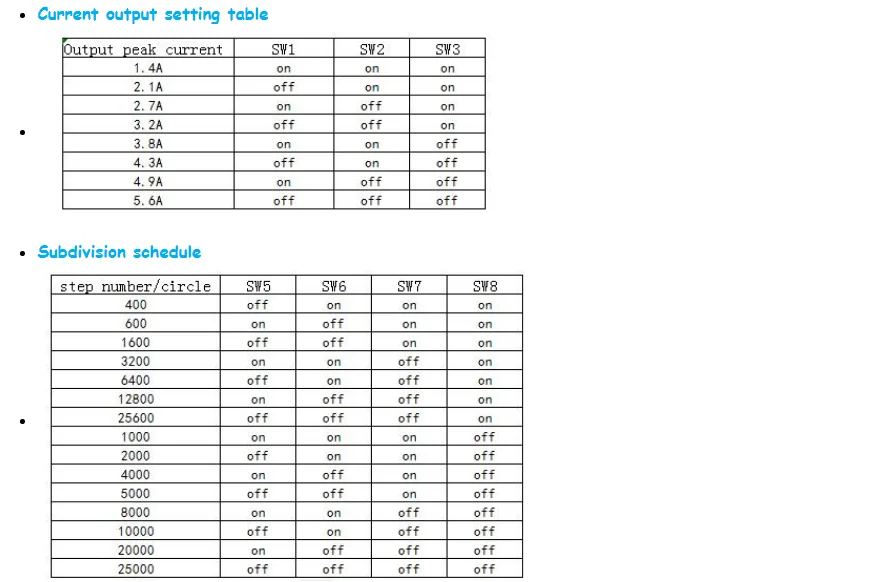

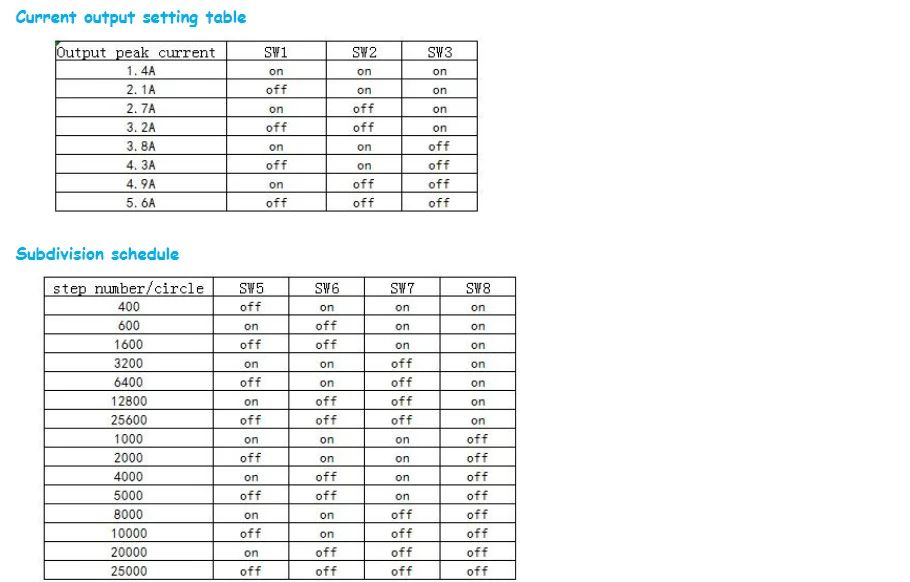

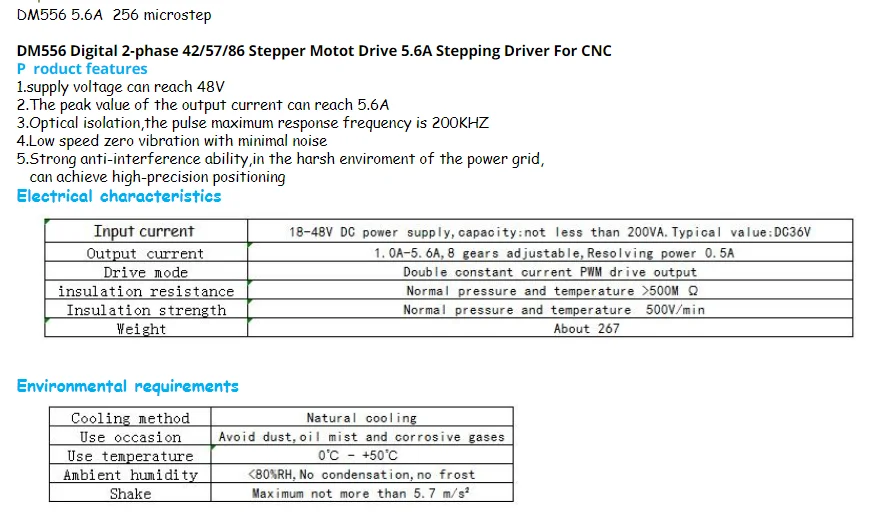

Характеристики DM556:

1. Напряжение питания может достигать 48 В2. Максимальное значение выходного тока может достигать 5,6 А3. Оптическая изоляция, максимальная частота отклика импульса составляет 200 кГц4. Низкая скорость нулевой вибрации с минимальным уровнем шума5. Сильная защита от помех в суровых условиях электросети,Может достичь высокоточного позиционирования
