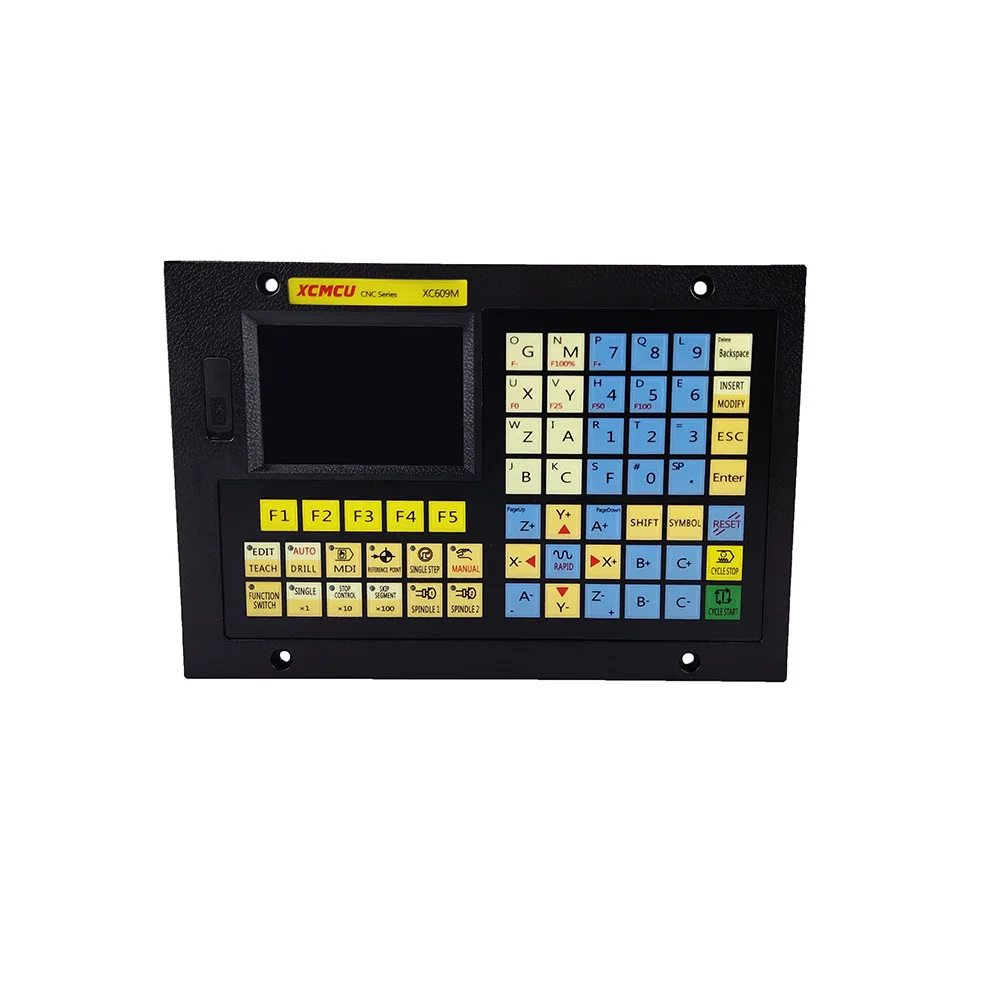

Фрезерная система с ЧПУ, фрезерный станок XC609M, 1-6 осей + Ручная коммутационная плата, гравировальный станок, комбинированный сенсорный экран Hmi

Описание товара

Производственная площадь: материковый Китай Бренд: XCMCU Модель: XC609M Напряжение: 24 В Режим питания: прямой

Введение

Многоцелевая многоцелевая система чпу XC609M для моей компании разработала систему ЧПУ нового поколения. Поддерживает фрезерование, расточку, атаку, сверление и автоматическую подачу. Использование 32-битных высокопроизводительных микропроцессоров, использование технологии многозадачного управления в реальном времени и аппаратной технологии интерполяции, полная связь, точность интерполяции 0,001 мм, скорость 12 м/мин. Это выбор сверлильного станка с ЧПУ, фрезерного станка с ЧПУ, специального станка, автоматического оборудования, автоматического сварочного робота, подающего робота, Координация робота и так далее.

Особенности:

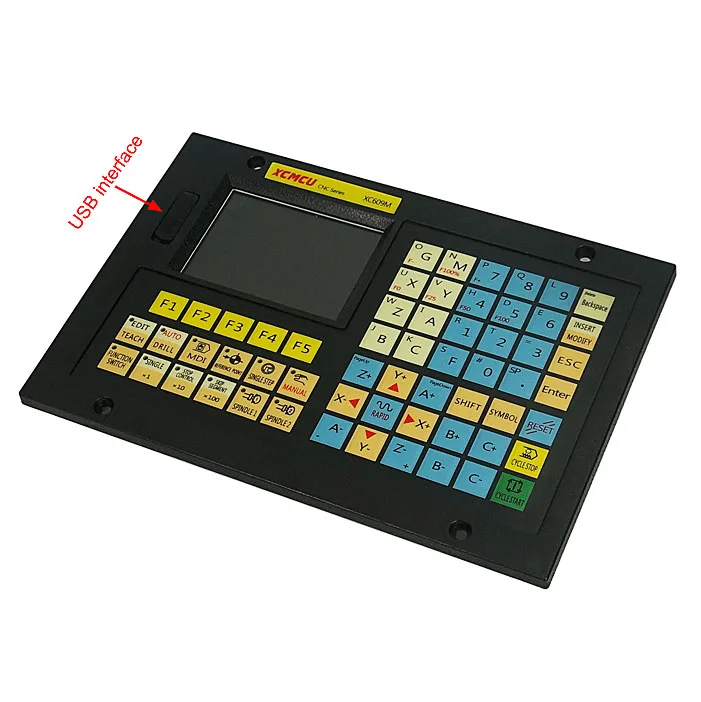

На основе 32-битного микропроцессора, полная связь, точность интерполяции 0,001 мм и скорость 12 м/мин. Может запускать 3 программы одновременно (1 основная программа, 2 подпрограммы), удобная обработка, подача, процедуры резки. С помощью 2,8-дюймового цветного широкоэкранного ЖК-дисплея, разрешение 3,5 x, подходит для Win-интерфейса. Оснащен 5 мягкими функциональными клавишами, которые легко освоить и использовать. Обеспечивает богатый интерфейс отображения классификации параметров, журнала тревоги, диагностики системы, облегчая техническое обслуживание отладки. Стандартная инструкция G, совместима с инструкцией системы FANUC. 40 видов инструкций по G, поддержка цикла сверления, нарезания резьбы. Полноэкранное редактирование частичной программы, огромное пространство в программе до 128 Мб, может хранить N программ деталей. С USB-интерфейсом, поддержка чтения и записи файлов, резервное копирование данных USB-накопителя. Вход 24 (можно расширить до 96) точек, выход 24 (можно расширить до 96) точек (определяются пользователем), гибкий и удобный. Китайский/английский рабочий интерфейс, полная справка, более удобная работа. Система принимает управление ускорением и замедлением перед интерполяцией. Поддержка многоуровневых прав эксплуатации, удобное управление оборудованием, ограниченная по времени функция блокировки системы. Поддержка стороннего программного обеспечения G-кодовых файлов.

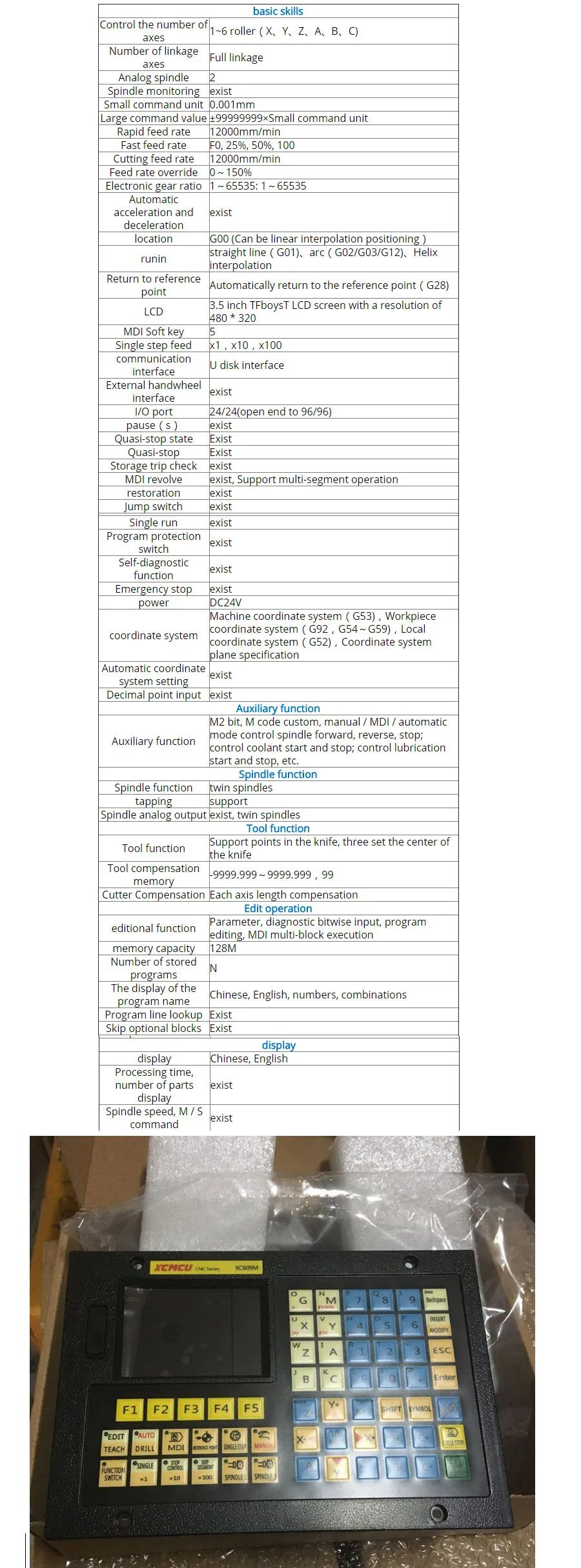

Спецификация:

Количество управляющих осей: 1 Ось; 2 оси; 3 оси; 4 оси; 5 осей; 6 осей (опционально) Количество осей связи: полная связь Имитация шпинделя: 2 Контроль шпинделя: Да Маленький инструкционный блок: 0,001 мм Максимальная Инструкция: ± 99999999 x маленький инструкционный блок Скорость быстрой подачи: 12000 мм/мин Скорость быстрой подачи: F0,25%,50%,100 Скорость подачи резки: 12000 мм/мин Скорость подачи: 0 ~ 150% Электронное передаточное число: 1 ~ 65535:1 ~ 65535 Автоматическое ускорение и замедление: Да Расположение: G00 (линейное позиционирование интерполяции) Интерполяция: прямая линия (G01), круглая дуга (G02/ G03/ G12), спиральная интерполяция Опорная точка возврата: опорная точка автоматического возврата (G28) ЖК-дисплей: 3,5 дюймовый TFT ЖК-экран, разрешение x Мягкие клавиши MDI: 5 Одношаговая подача: x1, x10, x100 Интерфейс связи: интерфейс USB Внешний интерфейс маховика: Да Интерфейс ввода/вывода: 24/24 (можно расширить до 96/96) Пауза (секунда): Да Квазистоп-Статус: Да Квазистоп: Да Проверка хода хранилища: Да Работа MDI: Да, поддержка многоступенчатой работы Сброс: Да Переключатель: Да Односегментная работа: Да Программный переключатель защиты: Да Функция самодиагностики: Да Аварийная остановка: Да Источник питания: 24 В постоянного тока Система координат: система координат станка (G53), система координат заготовки (G92, G54 ~ G59), местная система координат (G52), плоскость системы координат Автоматическая настройка системы координат: Да Десятичный точечный ввод: Да Вспомогательная функция: цифра M2, пользовательский код M, ручной/MDI/автоматический контрольный шпиндель вперед, назад, остановка; Управление запуском и остановкой охлаждающей жидкости; Управление запуском и остановкой смазки и т. д.

Функция главного шпинделя

Функция главного шпинделя: двойной шпиндель Нарезание резьбы: Поддержка Аналоговый выход шпинделя: Да, двойной шпиндель

Функция резака

Функция резака: поддерживает настройку инструмента «от центра до центра» и настройку инструмента «круг до центра» из трех точек Память компенсации резака:-9999,999 ~ 9999.999,99 Компенсация фрезы: Компенсация длины шпинделя

Редактирование операции

Функция редактирования: параметры, пошаговый ввод диагностики, редактирование программ, многосегментное выполнение MDI Емкость: 128 м Количество сохраненных программ: N Отображение названия программы: китайский, английский, цифровой, комбинированный Поиск строки программы: да Пропустить Дополнительный сегмент: Да Программный переключатель: Да

Посылка товара

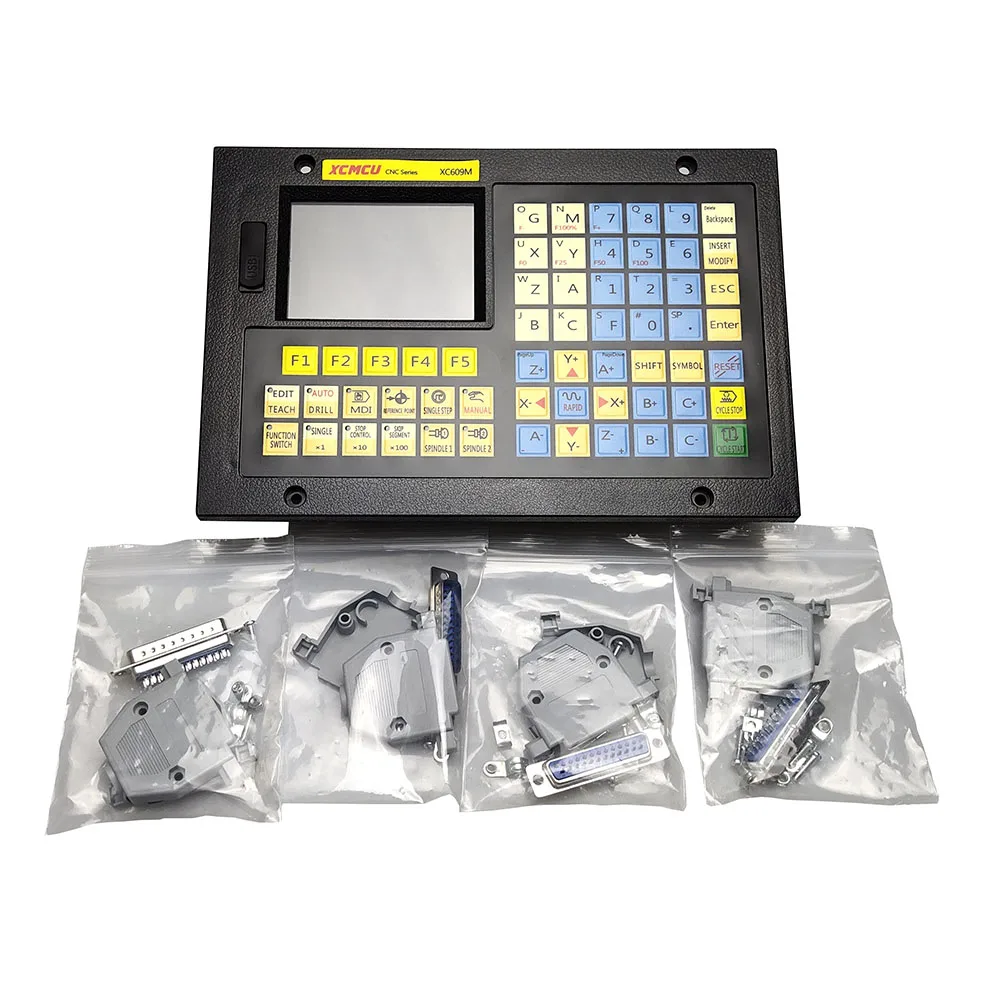

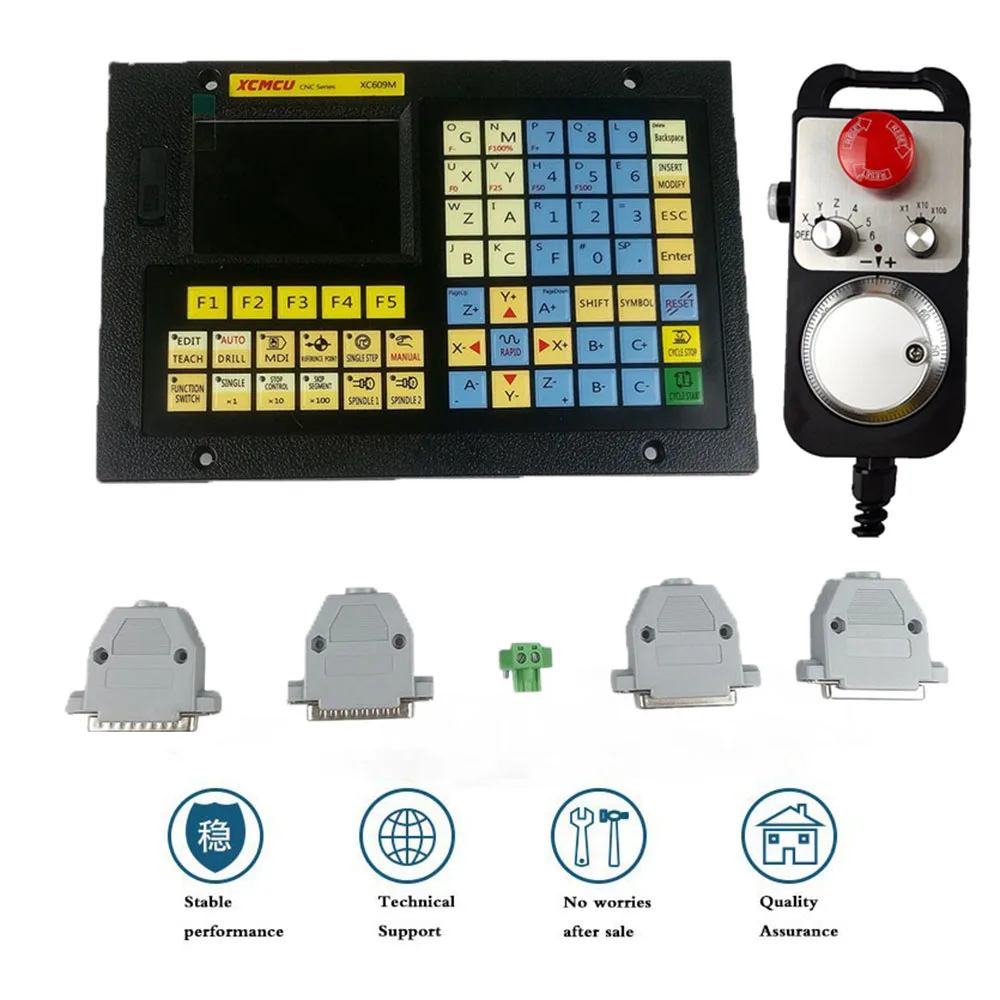

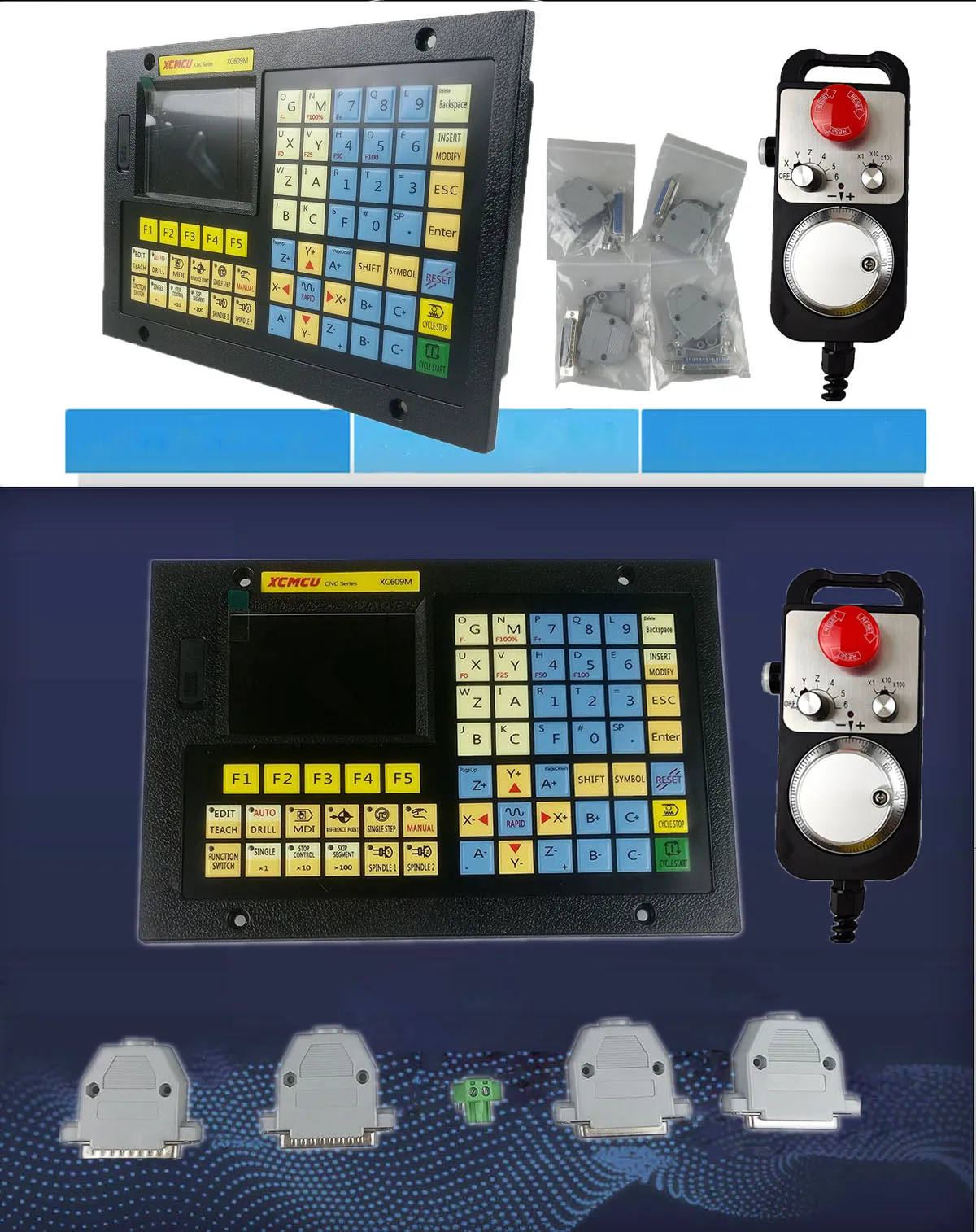

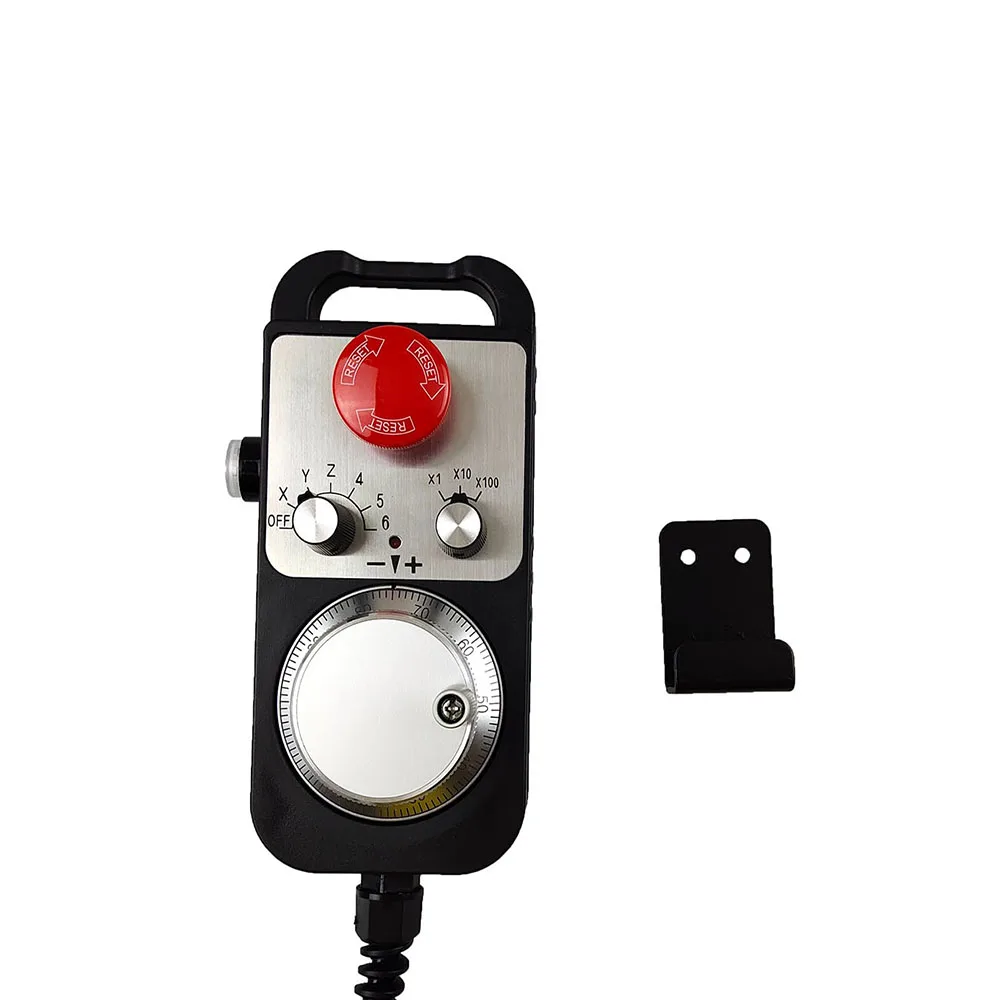

1 x система управления 4 клеммы и винты (набор) 1 х маховик
