Нужно заранее бронировать.
Особенности
1)XC5VLX155T FFG1136 1C FPGA
24320 Virtex-5 штук (155648 логический блок)
128 DSP48E срез
Блок ОЗУ 212x 36kb (7632kb,550 МГц)
Блок управления 6 часами
1 блок оконечной точки для PCI Express
4 Ethernet MAC
Трансивер 16 GTP rocpiqo 3,75 ГБ/сек. (6 маршрутов на этой плате)
680 пользователя ввода/вывода (211 маршрутизации на эту плату)
2) флэш-память St M25p64 Pi
64-мегабит
Интерфейс шины SPI
Конфигурация FPGA
После доступа к конфигурации
Более 100000 программ/циклов стирания и 20 лет сохранения данных
3) Периферийное оборудование для ввода-вывода автомобиля
128M Bitt 133MHz SDRA
256kBEE-EEPROM
Ch340g мкА порт
Осциллятор SMD 50 МГц для Io
Генератор LVPECL 75 МГц для Rocket Io
Четыре IO светильник излучающих диода
Две кнопки ввода-вывода
4) приемопередатчик rocceto
2 порта SATA
2 целевых порта Sata
К SMA-разъему направляется вход управления часами
Два приемопередатчика подключены к штекеру 1,27 мм
Неопределенный
Неопределенный
Неопределенный
Перемычка для подбора режима (JTAG или Flash)
Кнопка для ручного запуска процесса настройки
Контроль сброса напряжения
Завершение работы светильник излучающего диода
6) Источник питания (автомобиль)
3,3 В 4 а (Io, периферийное оборудование)
2,5 Вольт 1,5 (Vccaux)
1 в 16 А (напряжение сердечника)
1,2 в 1.5A (Rocket Io)
Диапазон входного напряжения 4,5 V-5,5 V
Светодиод с хорошей мощностью
Вспомогательное Входное/выходное напряжение 1,14 в-3,45 в
7)161 I/O маршрутизация к разъему
15 дифференциальных пар с совпадающими направляющими печатных плат
6X27 штырьковый штыревой массив, 135 ввода-вывода, дополнительный уровень напряжения
Три внутренних резьбовых соединения 2x6, 24 ввода-вывода, дополнительный уровень напряжения
Поддержка периферийного модуля
Шаг всех разъемов составляет 2,54 мм
I C заголовок
Температурный диод FPGA

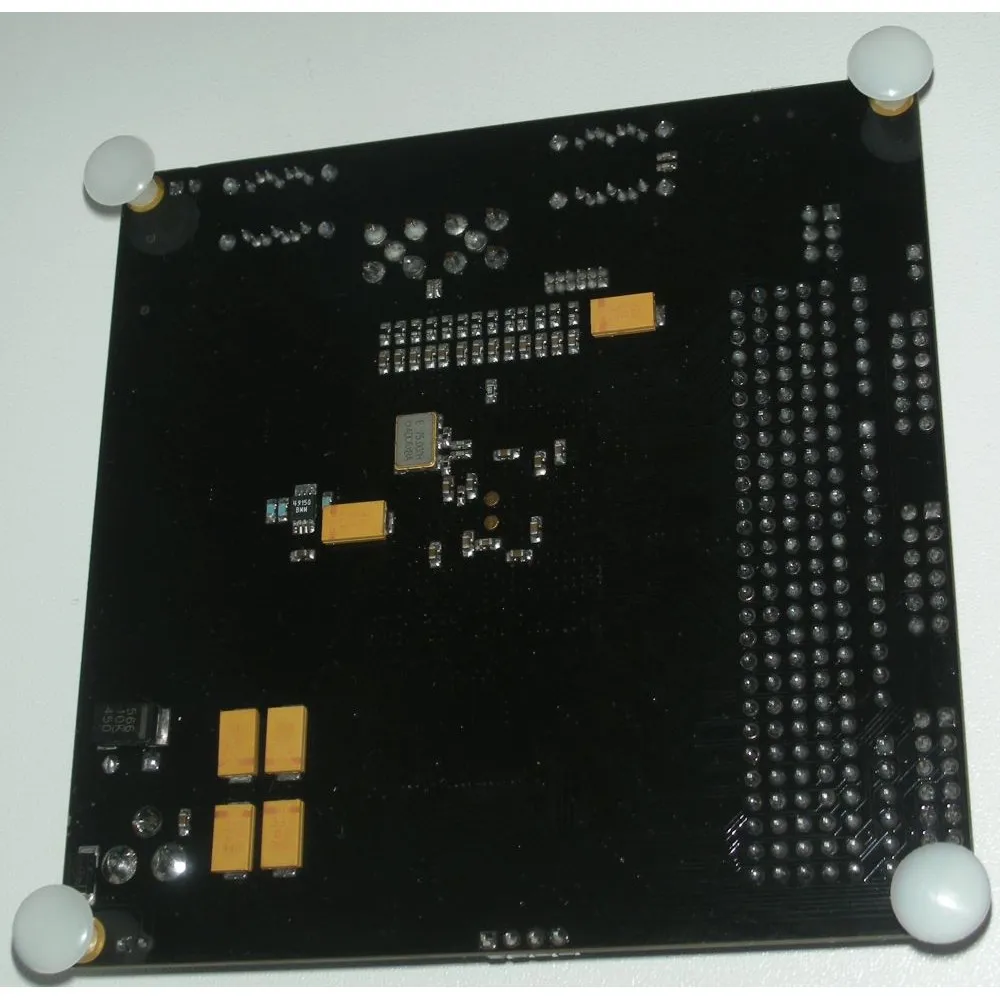

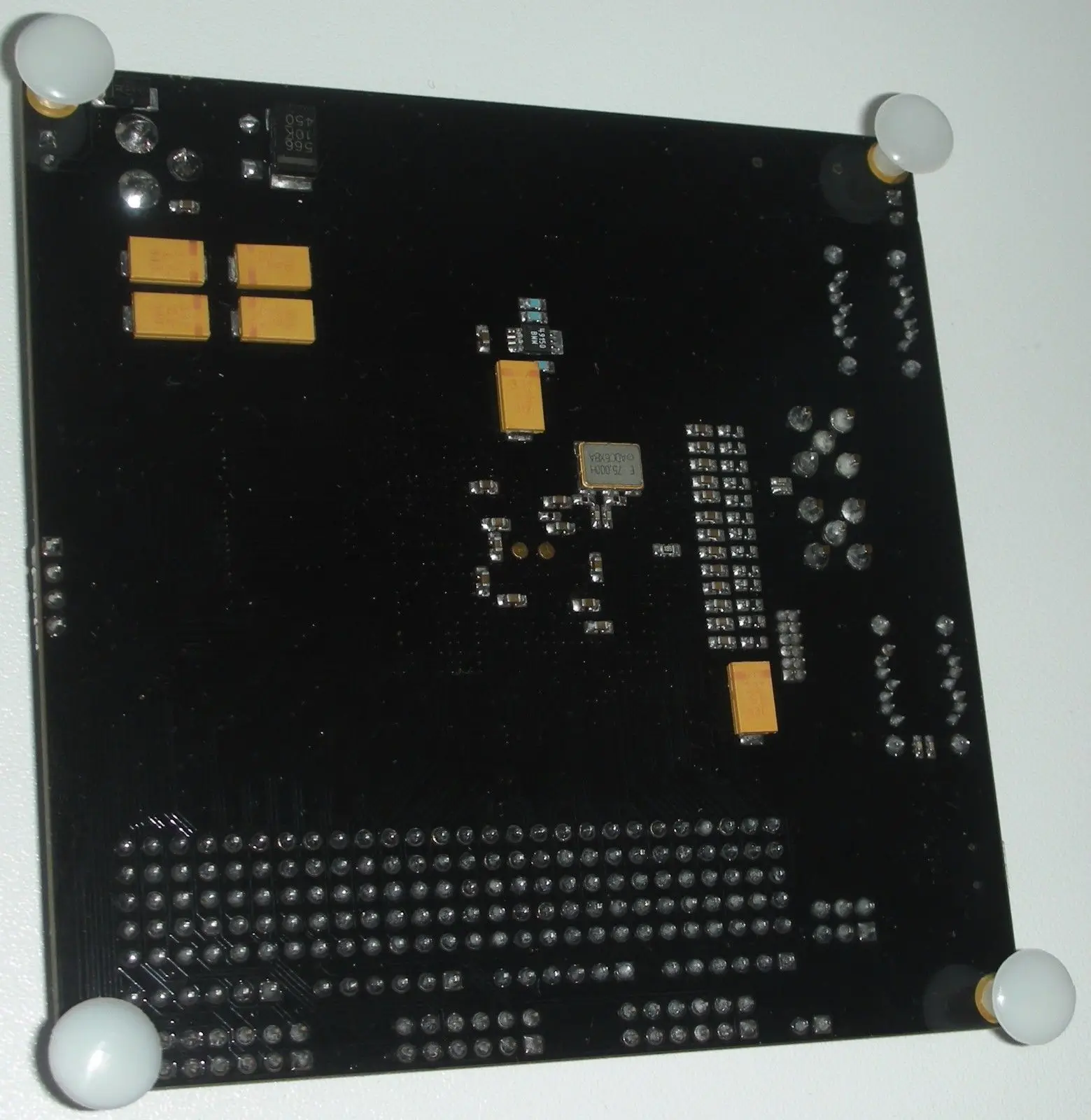

8) маленькая печатная плата 100x100 мм с монтажным отверстием M3
Особенности

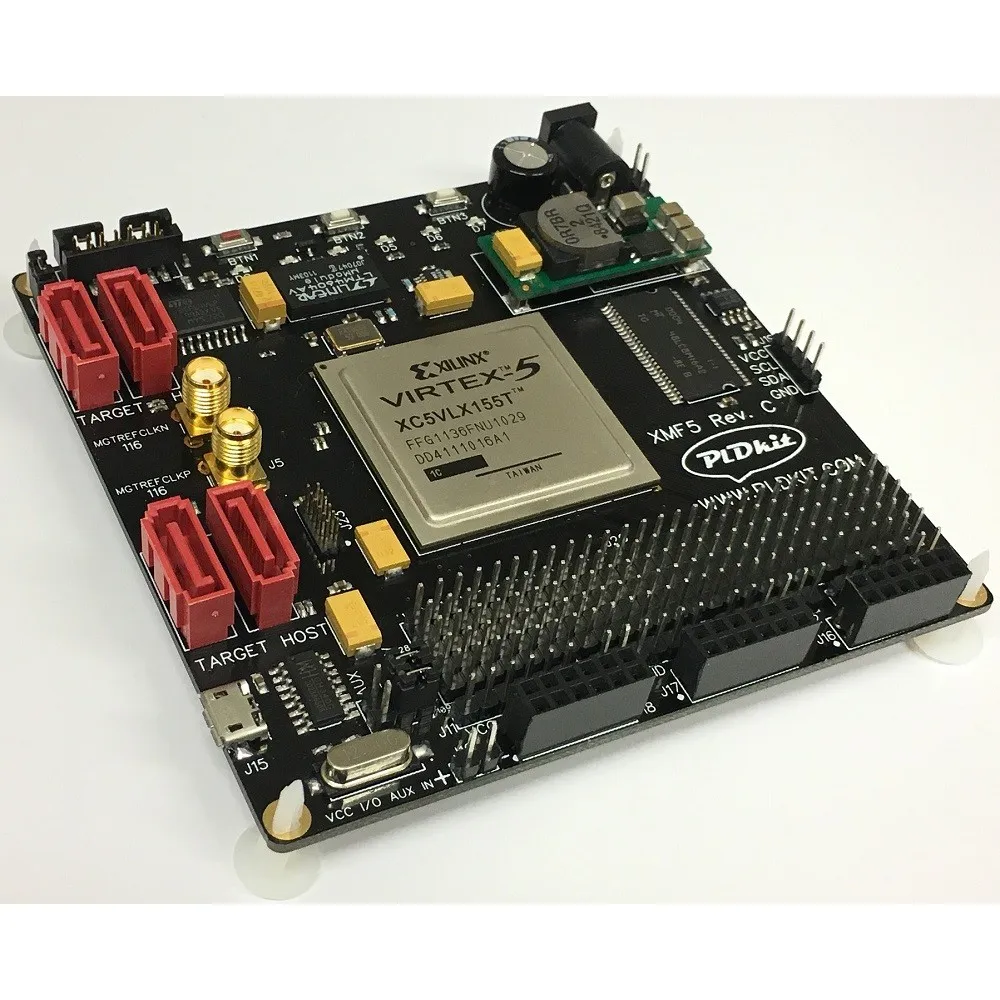

1) XILINX XC5VLX155T FFG1136 1C FPGA
24320 Virtex-5 ломтиков (155648 логических ячеек)
128 DSP48E ломтики
212x 36Kb ОЗУ блоки (7632Kb, 550 МГц)
6 элементов управления часами
1 блок оконечной точки для PCI Express
4 Ethernet MACs
16 приемопередатчиков GTP rocpiqo 3,75 ГБ/сек. (6 маршрутизированных на этой плате)
680 пользователя ввода/вывода (211 маршрутизируется на этой плате)
2) вспышка ST M25P64 SPI
64 Мбит
Интерфейс шины SPI
Конфигурация FPGA
Доступ после настройки
Более 100000 циклов программирования/стирания и 20-летний срок хранения данных
3) Встроенные периферийные устройства ввода-вывода
128 Мбит 133 МГц SDRAM
256 кбит EEPROM
USB UART порт CH340G
Осциллятор CMOS 50 МГц для ввода-вывода
Генератор LVPECL 75 МГц для Rocket IO
Четыре светодиода ввода-вывода
Две кнопки ввода-вывода
4) трансиверы rocktoo
2x порта SATA
2x SATA целевой порт
Один MGT тактовый вход, маршрутизированный к SMA-разъемам
Два приемопередатчика, перенесенных на Штекерный разъем 1,27 мм
5) Удобная конфигурация
14-контактный JTAG-разъем
Косвенное Программирование вспышки SPI
Режим выбора перемычки (JTAG или FLASH)
Кнопка для ручного запуска процесса настройки
Контроль сброса с помощью контроля напряжения
Светодисветодиодный DONE
6) Встроенный источник питания
3,3 В 4 а (IO, периферийные устройства)
2,5 в 1.5A (VCCAUX)
1 в 16 А (напряжение сердечника)
1,2 в 1.5A (Rocket IO)
Диапазон входного напряжения 4,5 V-5,5 V
Мощный светодиод
Вход AUX для ввода-вывода напряжения 1,14 в-3,45 в
7) 161 I/O направляется к разъемам
15 дифференциальных пар с сочетающимися гусеницами PCB
Штырьковый штыревой блок 6x27, 135 ввода-вывода с выбираемым уровнем напряжения
Три 2x6 гнездовых разъема, 24 ввода-вывода с выбираемым уровнем напряжения
Поддержка периферийных модулей
Шаг 2,54 мм для всех разъемов
Разъем i⏰ c
Тестовые точки для температурного диода FPGA
8) небольшая печатная плата 100x100 мм с монтажными отверстиями M3
