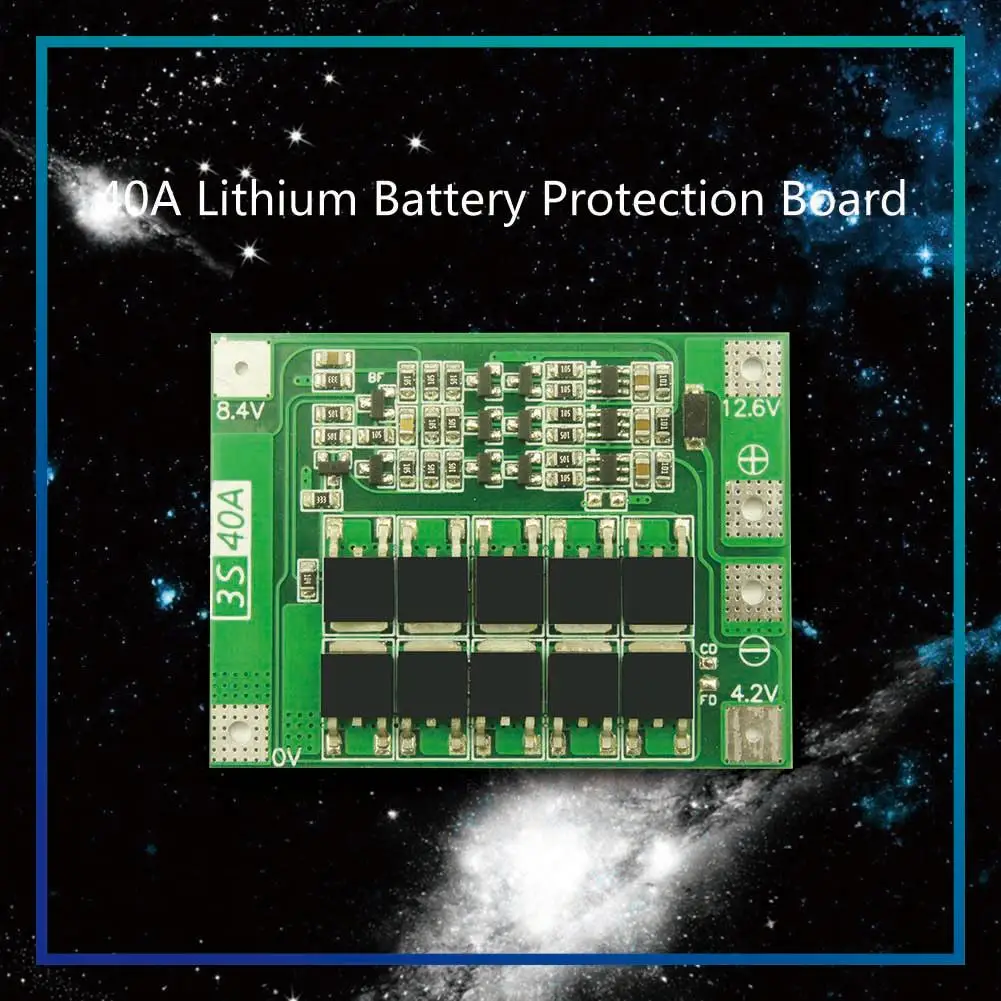

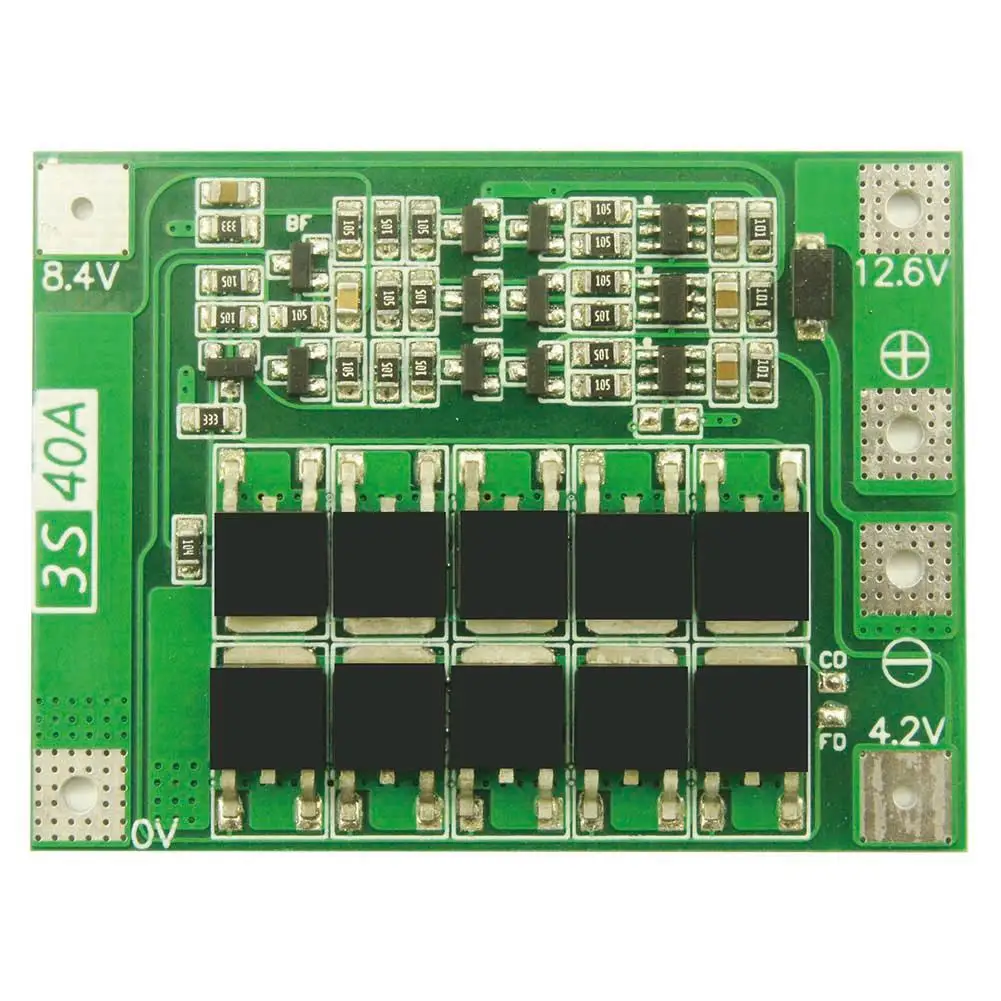

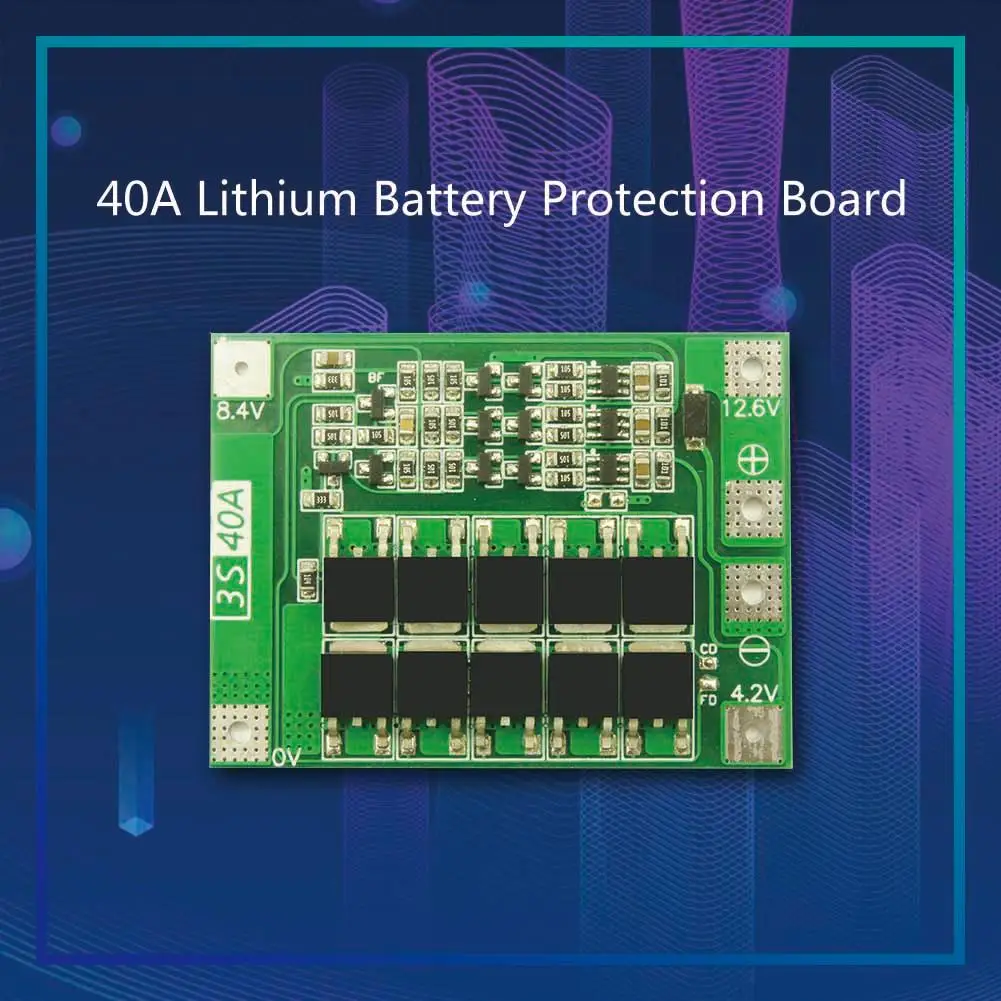

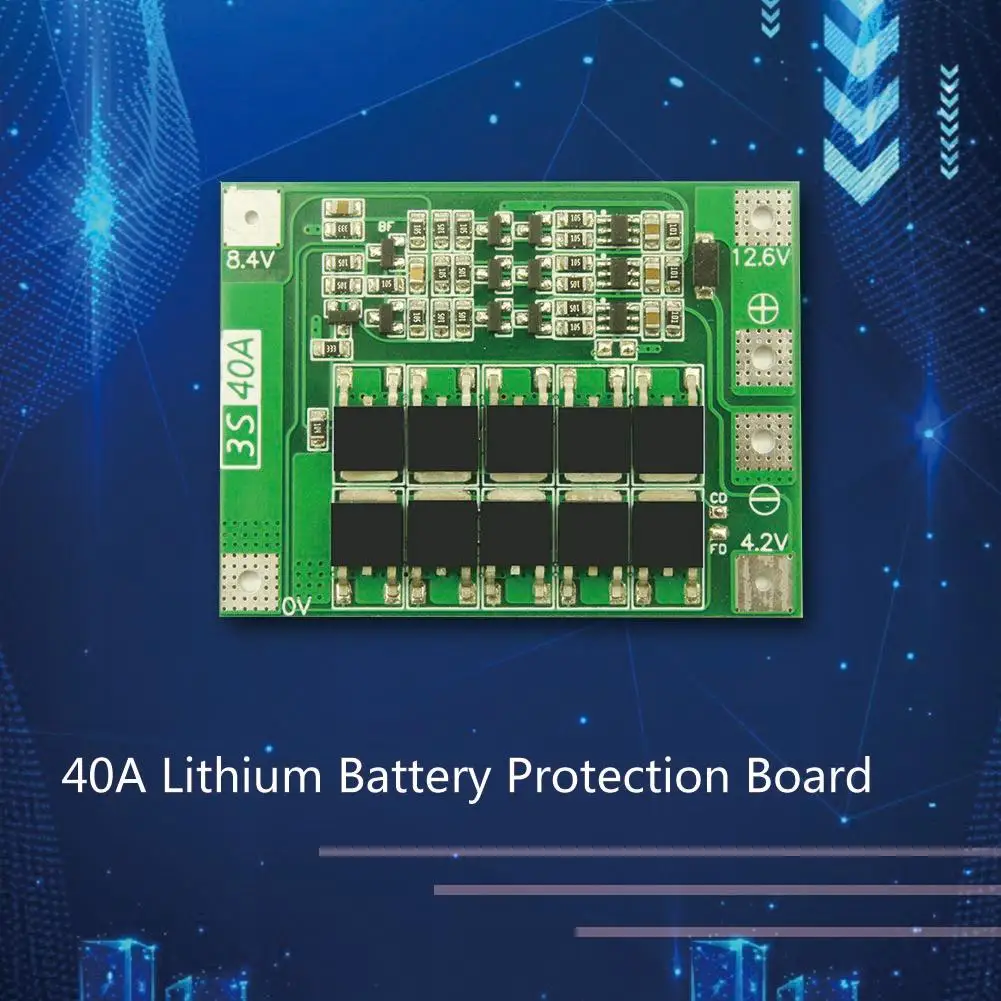

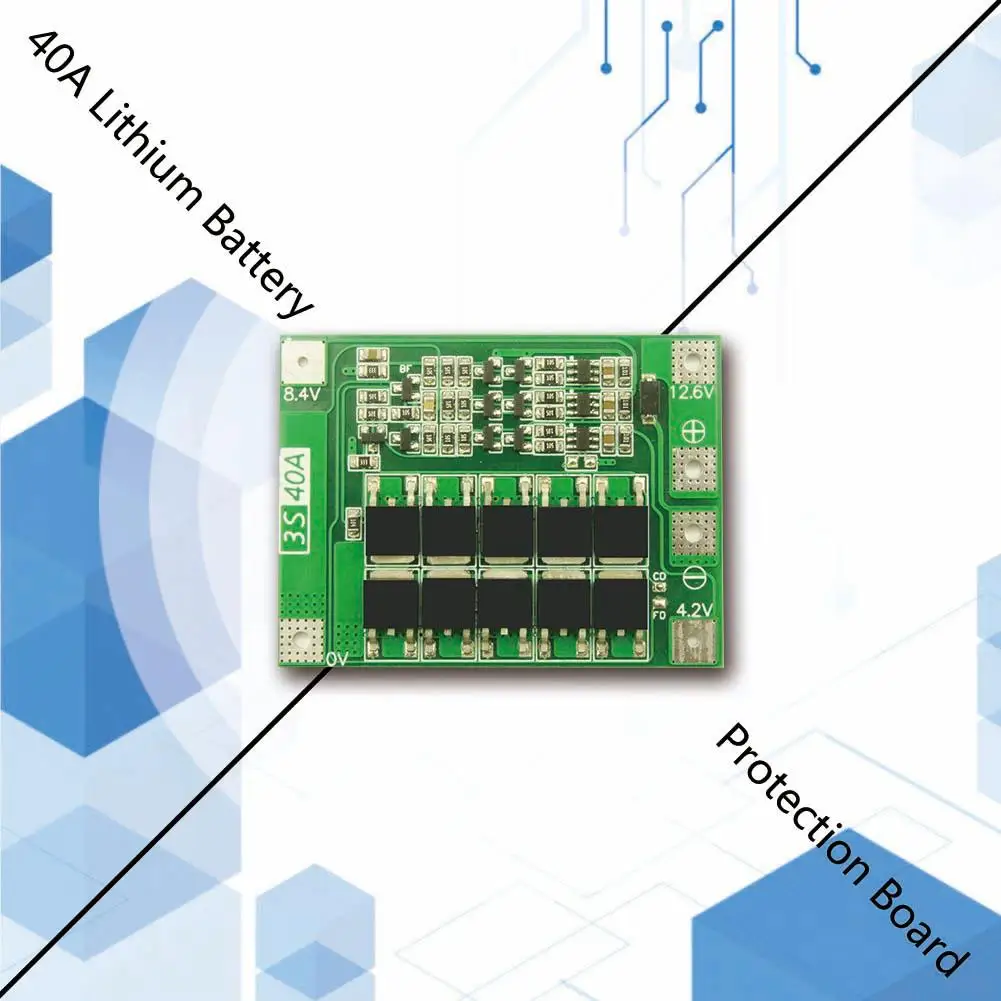

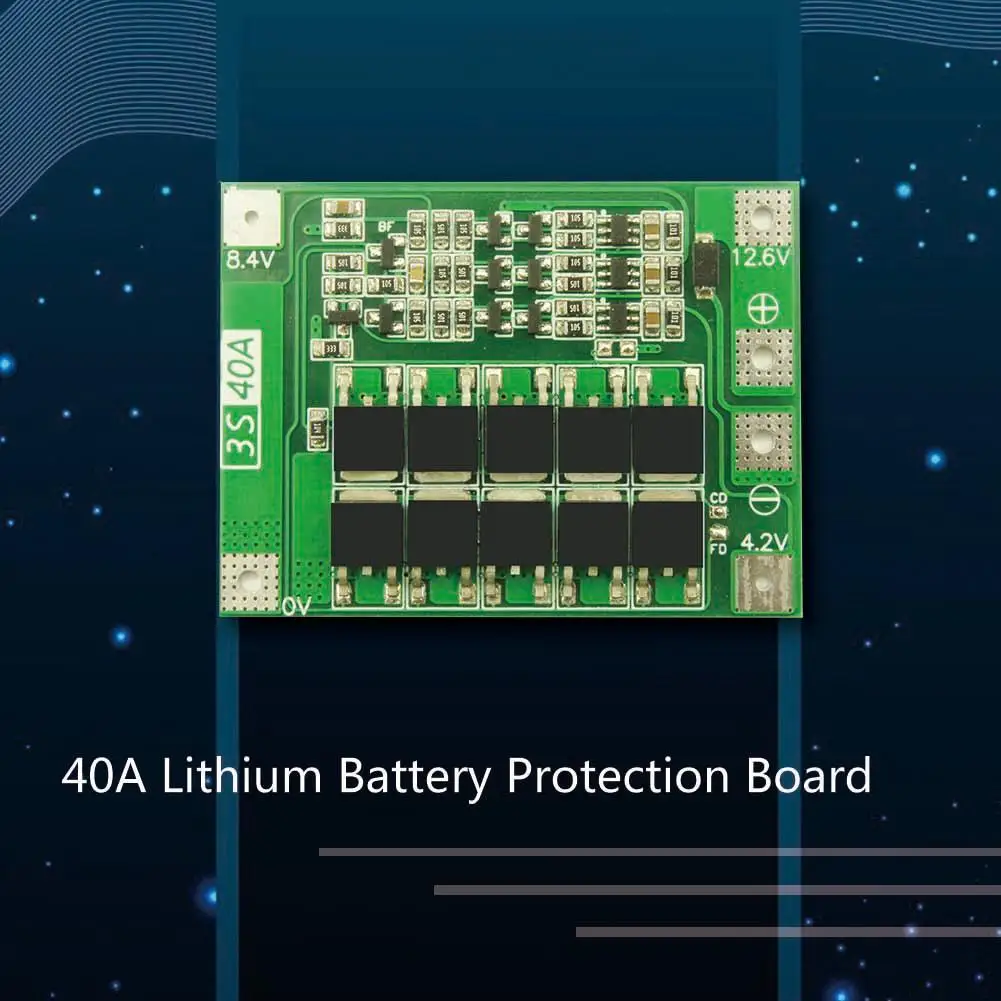

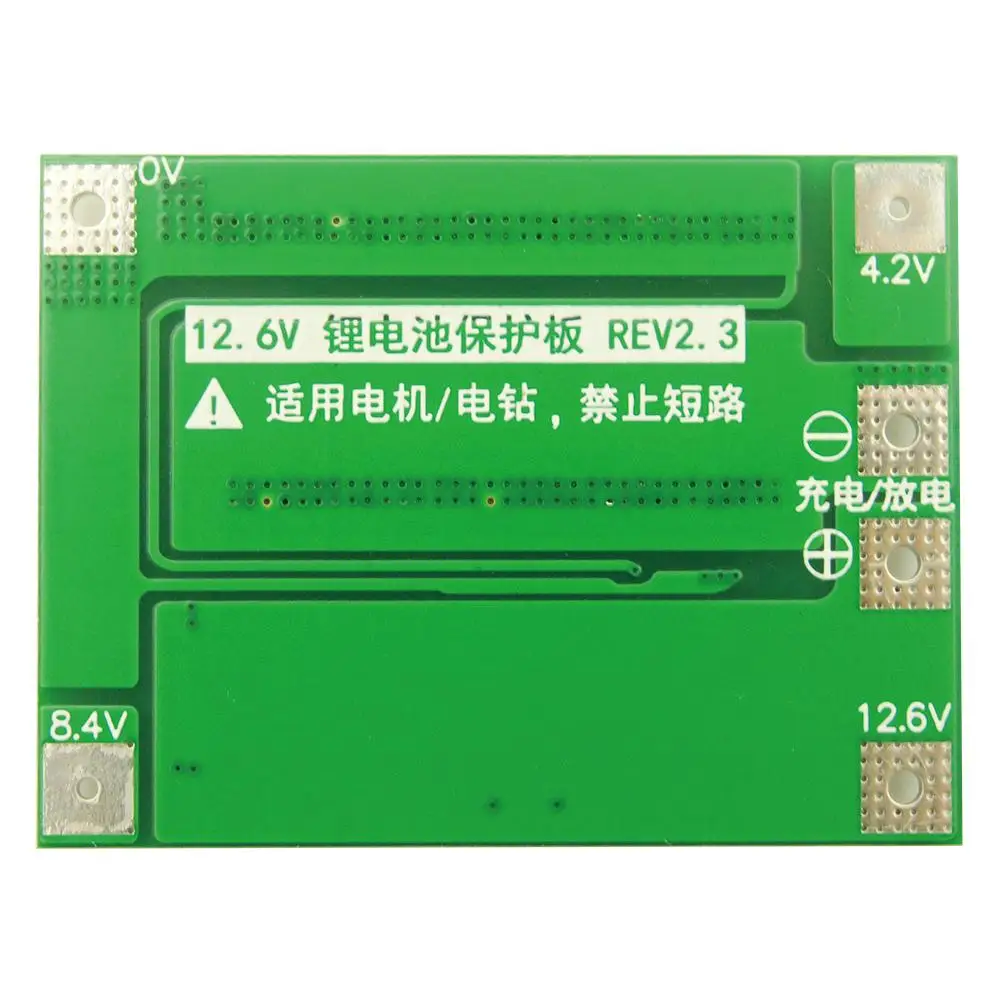

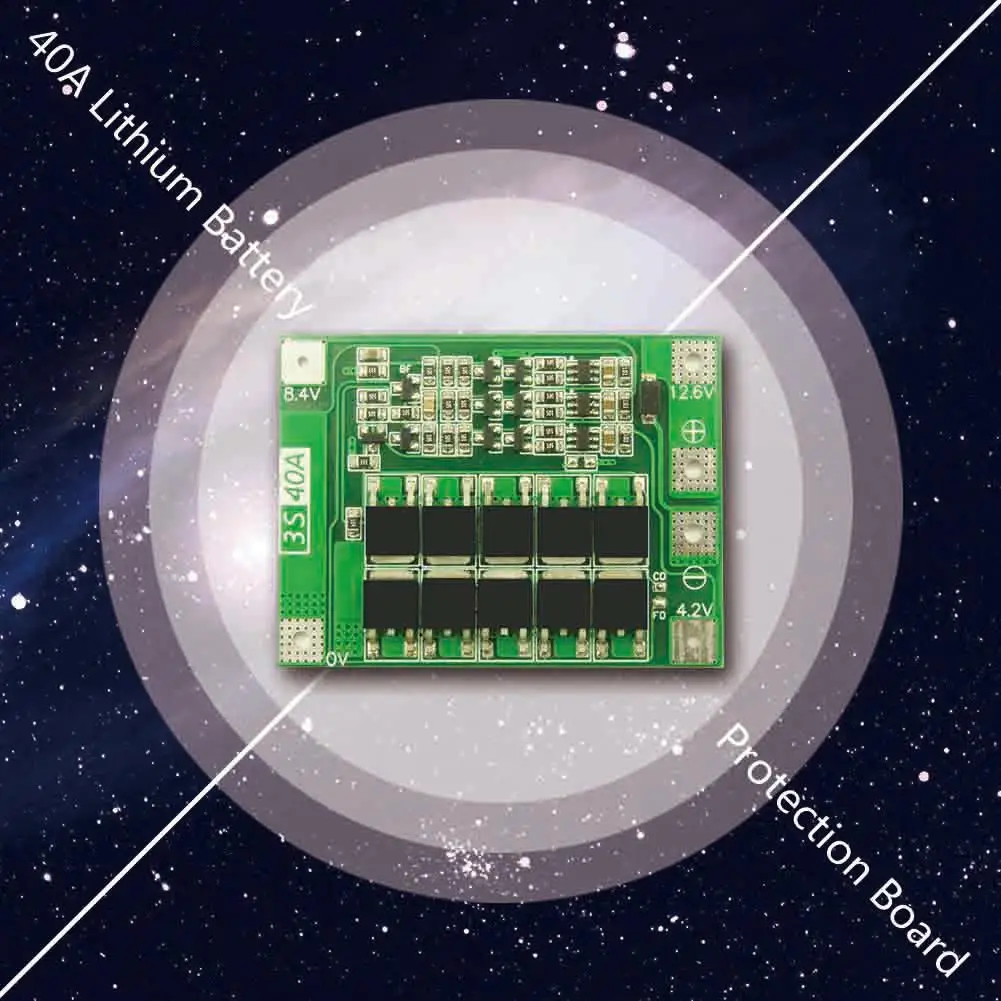

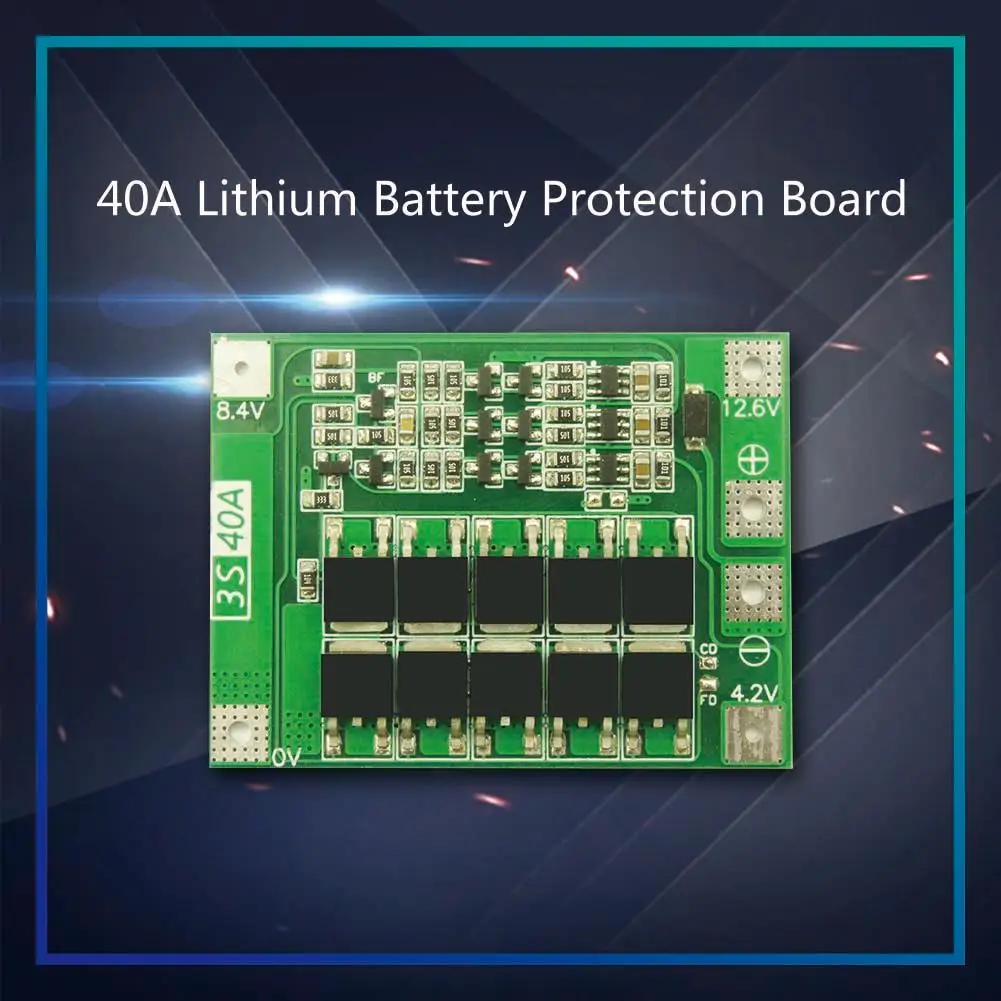

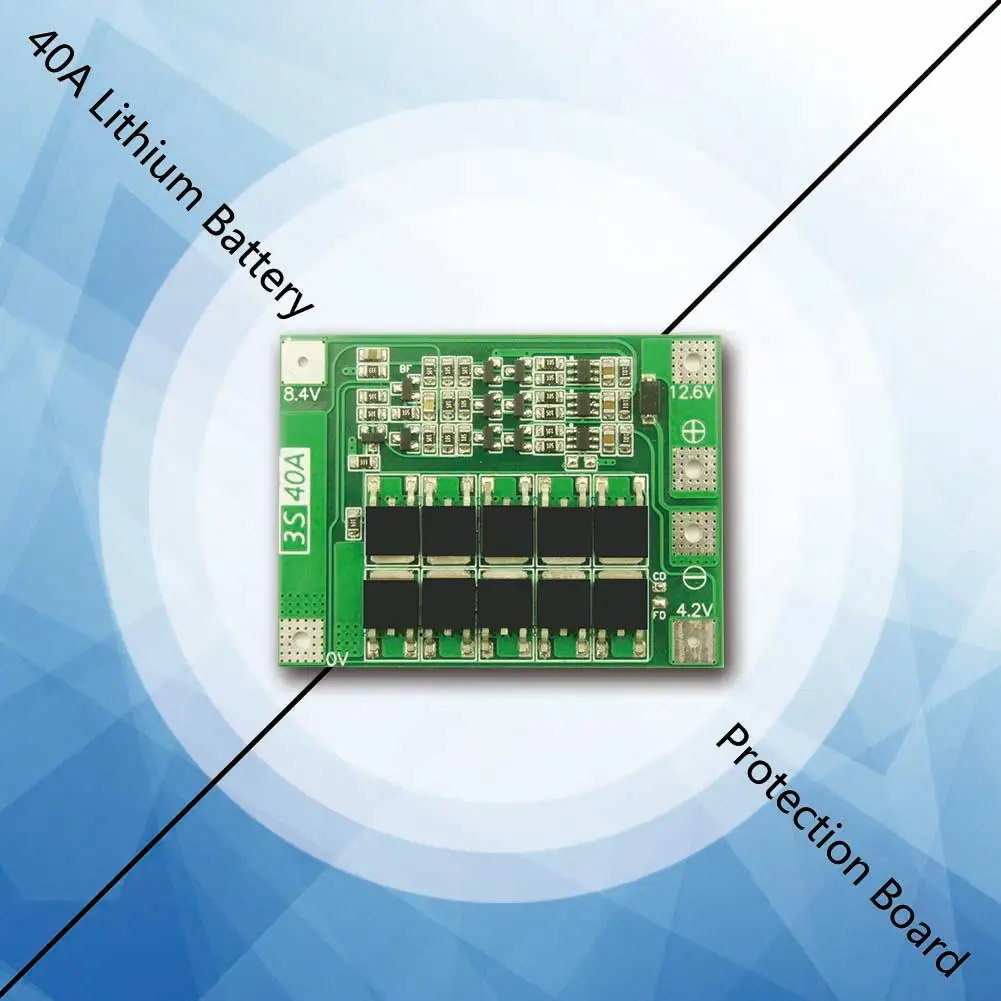

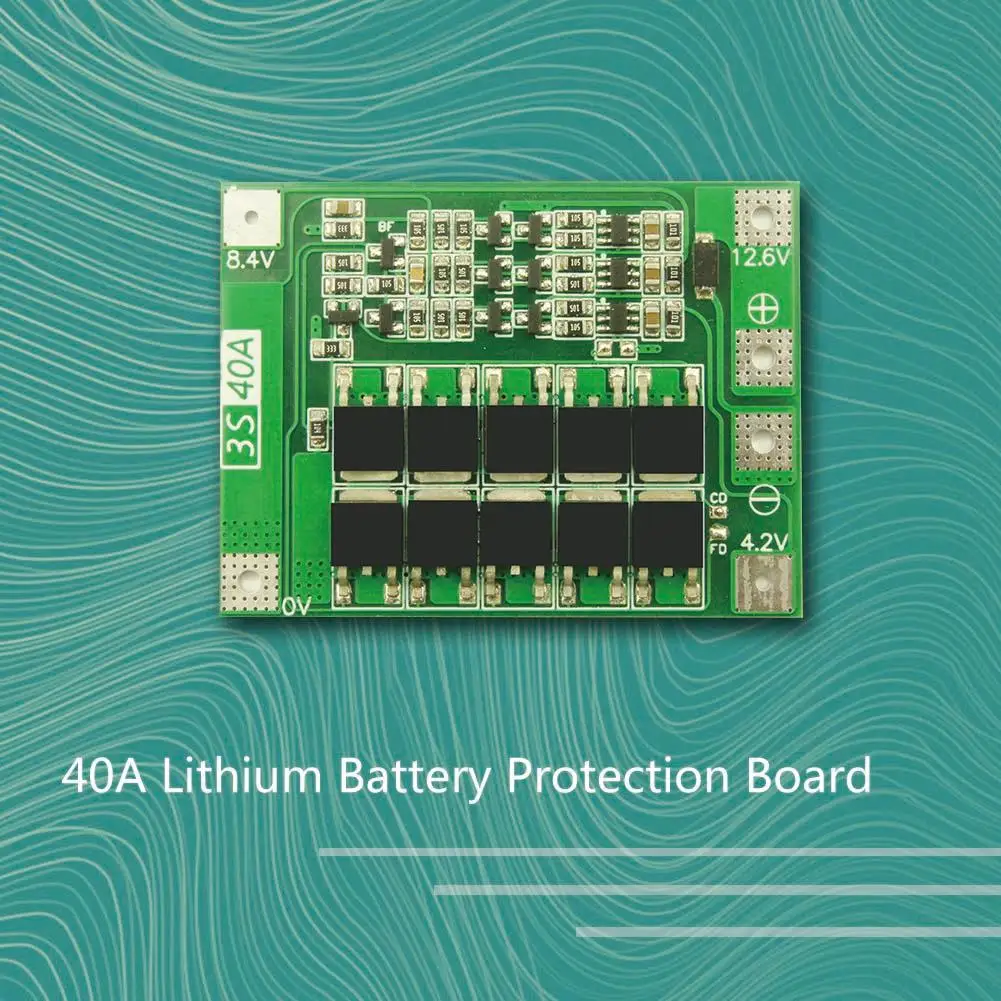

Литий-ионный аккумулятор 3S 40A, зарядное устройство, модуль PCB плата защиты BMS для двигателя дрели 12,6 в с балансом

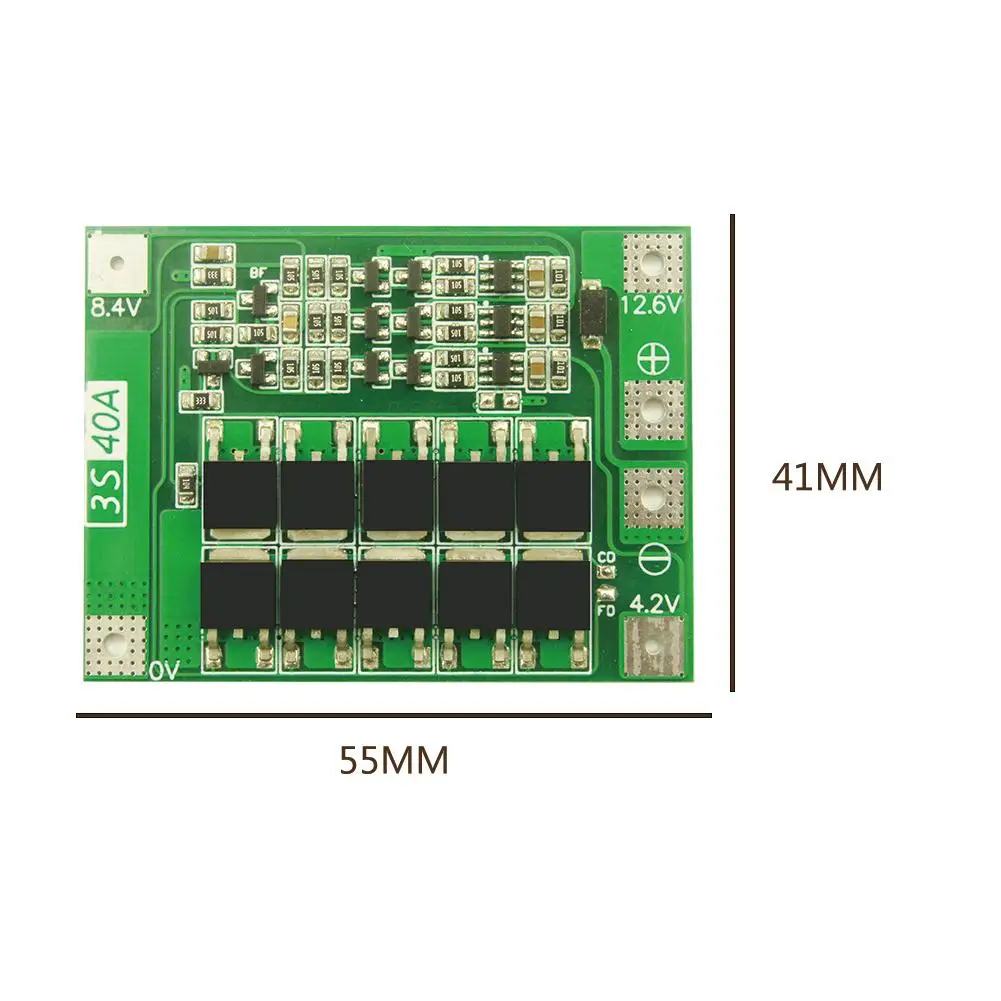

Описание: Сфера применения: для литиевых батарей с номинальным напряжением 3,7 V и Полный напряжения 4,2 V, в том числе 18650, 26650 и полимерный литий батареи. Размер изделия: 41*55*3,4 мм/1,61*2,17*0,13 "(улучшенное издание) Вес изделия: 14 г (улучшенная версия) Зарядка Напряжение: 12,6 V-13,6 V Непрерывный ток разряда (верхний предел): 40A (если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите использование тока нагрузки) Ток непрерывной зарядки (верхний предел): 20А Подходит для электрических дрелей с пусковым током ниже 80А и мощностью НИЖЕ 170 Вт. Характеристики: Электрические параметры Наименования минимально типичные максимальные Примечания Ток потребления 12 18 24 мкА Защита от перезаряда напряжение 4,2 4,25 4,3 V Защита от перезаряда восстановления напряжения 4,1 4,15 4,2 V Защита от избыточной разрядки напряжения 2,4 2,5 2,6 V Напряжение возврата 2,8 3 3,2 V 1С разрядка после защиты от перегрузки3,2 3,5 3,8 V 2C разряд Перенапряжение напряжения восстановления 2,9 3,2 3,3 V На сопротивление 2,5 3.5 МОм Защита от перегрузки по току 70 80 90 A Время задержки перегрузки по току 100 150 200 мс Резистивная нагрузка с непрерывным рабочим током 0 40 40 A Непрерывная выходная мощность 0 504 504 Вт резистивная нагрузка Температура окружающей среды-40 25 85 ℃ Общие ошибки и методы лечения: Метод проверки неисправностей и объяснения причин Невозможно измерить напряжение трех батарей при зарядке. Если напряжение одной батареи превышает 4,25 в или около того, плата защиты начнет защиту от перезарядки. Хорошо сочетается с батареями и не смешивает хорошие батареи с плохими. Невозможно измерить напряжение трех батарей путем разрядки. В том случае, если напряжение одной батареи превышает 2,7 V или около того, резервная плата начнет защита от избыточной разрядки. Сбой заряда/разряда 0 В, 4,2 в, 8,4 в, 12,6 в Шахматная проводка повторная проводка или замена новой платы Сбой перезаряда/переразряда Защита от разрядки проверяет, достаточно ли прочный Аккумулятор для разрядки и превышает ли исходный ток нагрузки ток защиты от перегрузки по току защитной пластины. Замена батарей с более сильной разрядкой или защитными панелями с большим током Ремонт сварки между одной ногой виртуального сварочного элемента и печатной платы Короткое замыкание между двумя или более контактами компонента непрерывного сварочного элемента. Компонент перемотки Когда электростатический пробой а не электрифицирован, измеряются G, D и S полюсы транзистора MOS. Если сопротивление вперед и назад любых двух штифтов 0Ω, показан пробой. Снимите и замените трубку MOS Измеряются сопротивление G и D полюсов, G полюсов и S полюсов МОП-транзисторы. Если есть сопротивление, указывающее, что пробой произошел, нормальное сопротивление должно быть бесконечным. Вопросы, требующие внимания: 1. Успешного запуска электрическая дрель требуется три 10C-20C аккумуляторных батарей, или шесть 6C-10C мощность Аккумулятор и зарядное устройство с напряжением 0 В и 12,6 V соединительные линии, использование медных проводов более 3 квадратных миллиметров (никелевые листы не могут быть использованы!). 2. Строго следуйте проводке, сварочная линия не может касаться каких-либо компонентов на плате, не короткого замыкания. 3. В тех случаях, когда одна батарея превышает 4,2 V впервые или у вас есть какие-заряжается, 430 сопротивление произведет жару и разрядка (разряд остановится около 4,19 V). Если сопротивление «430» нагревается серьезно, пожалуйста, проверьте, сделано ли неправильное соединение. Примечания: 1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо! 2. Возможны отклонения в 1-3 см вследствие измерений вручную.

1 X Защитная панель литиевой батареи
