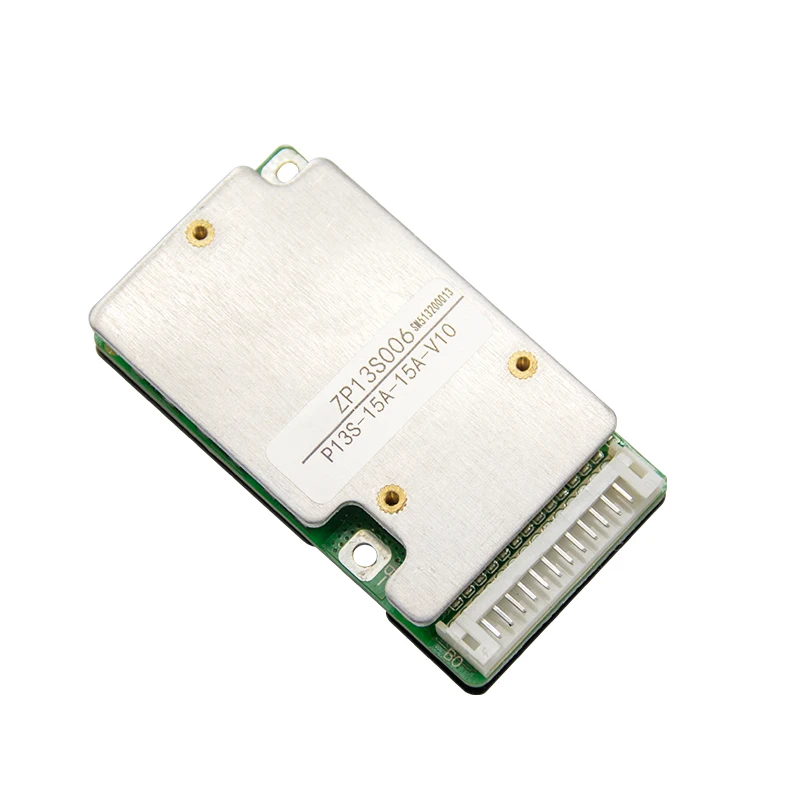

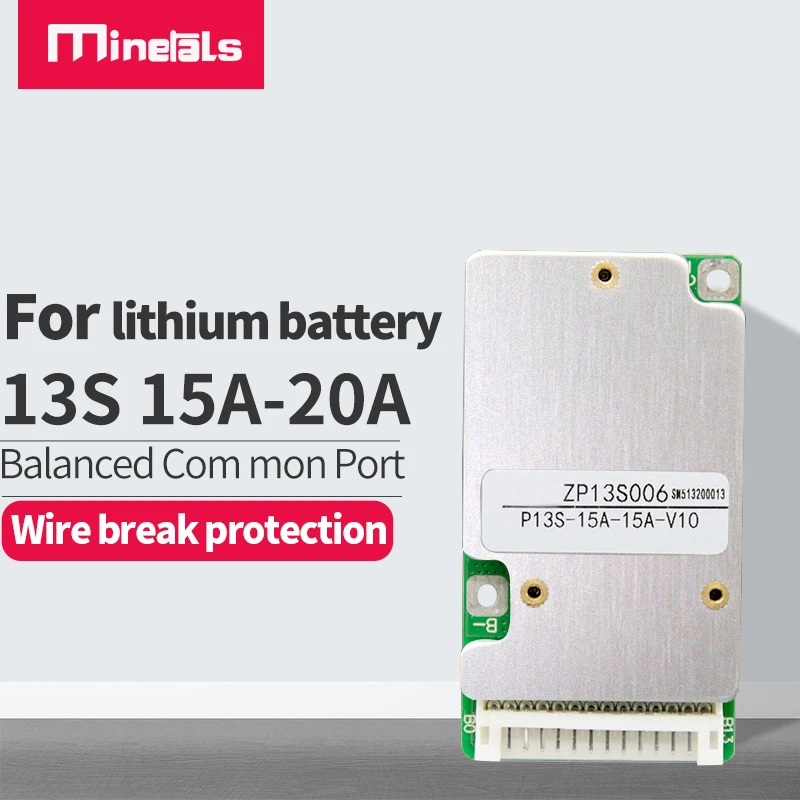

13S 48V PCM Li-Ion E-Bike 18650 общий порт 15A 20A Защитная плата батареи electronic BMS

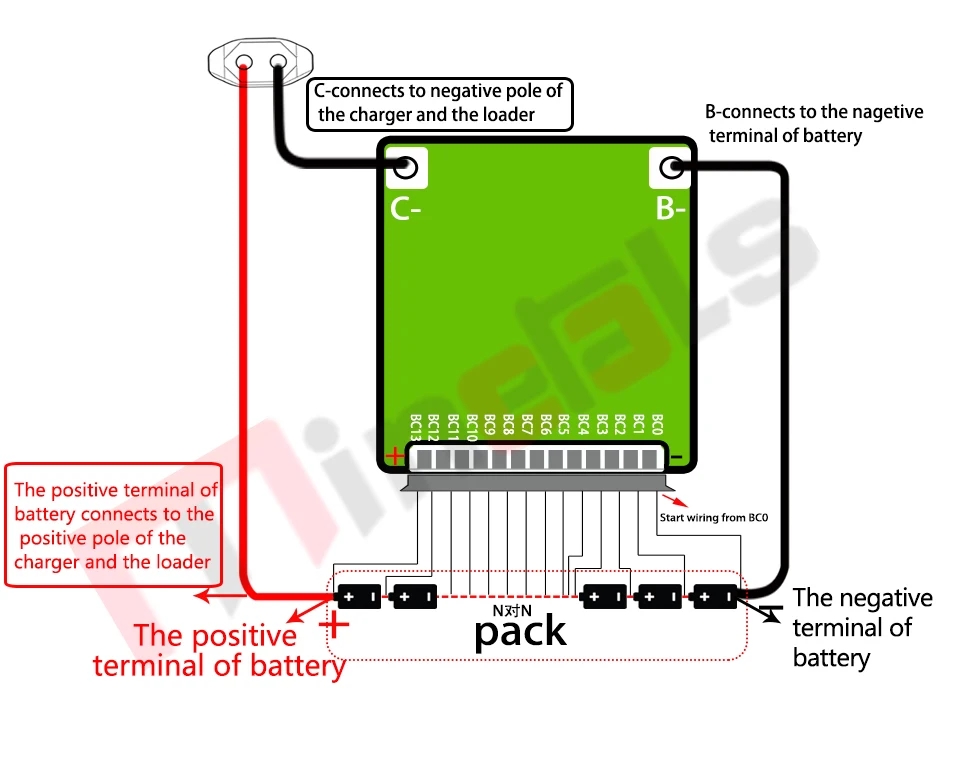

C-подключается к зарядке и разрядке отрицательных полюсовB-Подключите первую нитку отрицательного полюса аккумуляторного блока, то есть общий отрицательный полюс аккумуляторного блокаBC0 подключается к отрицательному терминалу батареиBC1 подключается к положительному полюсу для первой строки аккумулятораBC2 подключается к положительному полюсу для второй нити аккумулятораBC3 подключается к положительному полюсу для третьей строки батареиN to N --- руководство для средних колец опущено. Пожалуйста, подключите провода в заказе

1. Перед установкой Защитная плата, батареи должны быть подобраны хорошо (каждого аккумулятора напряжение разница не больше, чем 0,05 V, каждый внутренний перепад сопротивляемости может не более 5 м ом, И разница в емкости меньше 30 мА · ч), если это полимерный аккумулятор, Напряжение должно быть в пределах от 3 до 4 V, если это литий-железо-фосфатный аккумулятор, напряжение должно быть в пределах 2,6 и 3,5 V, если речь идет о той высокого напряжения, защитная плата может защитить, что приведет к тому, что плата защиты не может работать нормально, если емкость аккумулятора полная, Пожалуйста, выключите напряжение до требуемого диапазона, а затем подключите защитную панель, аккумулятор должен быть подключен параллельно, а затем в серии. Чем более последовательный аккумулятор, тем дальше он может работать, и достигается наилучшая производительность защитной пластины.2. Порядок проводки: Подключите b-провод к общему отрицательному электроду батареи (b-провод должен быть сварен толстым коротким проводом), а затем подключите гибкий плоский провод, который должен быть вырыт из платы перед подключением, начиная с проводки BC0, Первый гибкий плоский провод BC0 подключается к общему отрицательному электроду батареи, второй гибкий плоский провод подключается к аноду первой серии батареи, третий провод подключен к аноду батареи второй серии, а четвертый провод подключен к аноду батареи третьей серии .... И так далее, после подключения проводки, начните измерять напряжение между двумя соседними проводами, напряжение полимерной батареи должно быть менее 4 в, А если железо литиевая батарея напряжение разного освещения должно быть менее 3,5 v, еще раз проверьте, правильно ли последовательности проводки, а затем вставьте гибкий плоский провод, Затем поместите катод зарядного устройства и электронный катод нагрузки на C-. Независимо от того, сколько защитных досок вы покупаете, мы подберем их перед отправкой. Пожалуйста, не изменяйте количество досок, B катодный провод и C катодный провод должны быть сварены толстым проводом.3. Наконец, измерили общее напряжение батареи, чтобы убедиться, что оно равно выходному напряжению защитной платы. Если выходное напряжение равно общему напряжению батареи, плата защиты будет работать нормально. Перед использованием необходимо дважды проверить проводку. (Если общее напряжение батареи не равно выходному напряжению, пожалуйста, просмотрите вышеуказанные шаги, чтобы увидеть, есть ли какая-либо ошибка в работе.4. Необходимо использовать зарядные устройства для литиевых батарей для зарядки литиевых батарей, не используйте зарядное устройство для свинцово-кислотных батарей, потому что свинцово-кислотные батареи, вероятно, будут иметь высокое напряжение, которое приведет к поломке MOS защитной платы, напряжение зарядки должно быть стабильным, потому что нестабильный имеет высокое входное напряжение, которое будет поломаться MOS, Легко вызвать потерю защиты от перезаряда. Полимерный аккумулятор Зарядное напряжение: батарея серии Количество * 4,2 v; Ferrolithium Батарея Зарядное напряжение: батарея серии Количество * 3,60 v.При сборке проводки, правильно сварите кабель и ячейку, подключите B PCM с полным отрицательным полюсом ячейки, затем вставьте кабель в основание иглы на PCM. (Примечание: Различные режимы подключения для разных струн и различные режимы подключения для одного и того же порта)

Вопросы и ответы

1. При использовании необходимо следовать параметрам конструкции и условиям работы, и параметры в этой спецификации не должны быть нарушены, в противном случае легко повредить защитную пластину, И затем повредить аккумулятор.2. При использовании должны быть соответствующие электро-статические меры для тестирования, установки и контакта с защитной панелью.3. Порт зарядки может выдерживать указанное напряжение постоянного тока. Если зарядное устройство выше этого напряжения, оно не может гарантировать, что плата защиты не будет повреждена. Пожалуйста, используйте зарядное устройство в соответствии с этой спецификацией. Лучше выбрать зарядное устройство с функцией закрытия тока в конце зарядного тока, чтобы обеспечить двойную безопасность. Зарядные устройства без замыкания тока предназначены для свинцово-кислотных батарей и не работают с литием.4. При использовании обратите внимание на электрический свинец, Электрический паяльник и всплеск припоя. Не позволяйте им касаться компонентов и частей на печатной плате; В противном случае плата защиты может быть повреждена.5. Максимальный ток разряда-это максимальный ток, который длится несколько секунд. Во время тестирования, он не может длиться слишком долго, чтобы избежать перегрева повреждения питания MOS.6. При сборке защитной панели и аккумуляторной батареи не размещайте теплоотводящую алюминиевую пластину близко к поверхности ячейки. В противном случае тепло будет передано в ячейку, что влияет на безопасность аккумуляторной батареи.7. Если во время использования возникают ненормальные условия, пожалуйста, прекратите использовать его немедленно, верните его на оригинальную фабрику или попросите профессионального технического персонала для обслуживания.8. Если это разделенная Защитная плата, запрещено использовать P-как порт зарядки. Поскольку P-используется в качестве зарядного порта, аккумулятор не имеет защиты от перезарядки. Запрещено использовать C-как порт разряда во время разделения9. Запрещено использовать две или более защитных доски в серии и параллельно.10. Плата защиты уже проводила много испытаний на надежность, надежность намного выше, чем общая плата защиты на рынке, и процесс ячейки должен быть обеспечен одновременно, таким образом, чтобы уменьшить возникновение горения, насколько это возможно. Не наносит вред11. Эта защитная плата не оснащена функцией зарядки аккумулятора 0 В. Как только аккумулятор Показывает 0 В, производительность батареи будет серьезно ухудшена и может даже быть повреждена.12. Чтобы не повредить аккумулятор, пользователю необходимо регулярно заряжать, чтобы пополнять электрическое количество, когда он не используется в течение длительного времени (емкость аккумуляторной батареи составляет более 2 Ач, хранение более 3 месяцев). И во время использования, он должен быть заряжен в течение 12 часов после разрядки, чтобы предотвратить разрядку аккумулятора до 0 В из-за его потребления энергии. Клиенты должны иметь четкую идентификацию для периодического обслуживания батареи на чехол батареи.13. Эта Защитная панель не имеет функции защиты от заряда. Если полюс зарядного устройства перевернут, плата защиты может быть повреждена.
