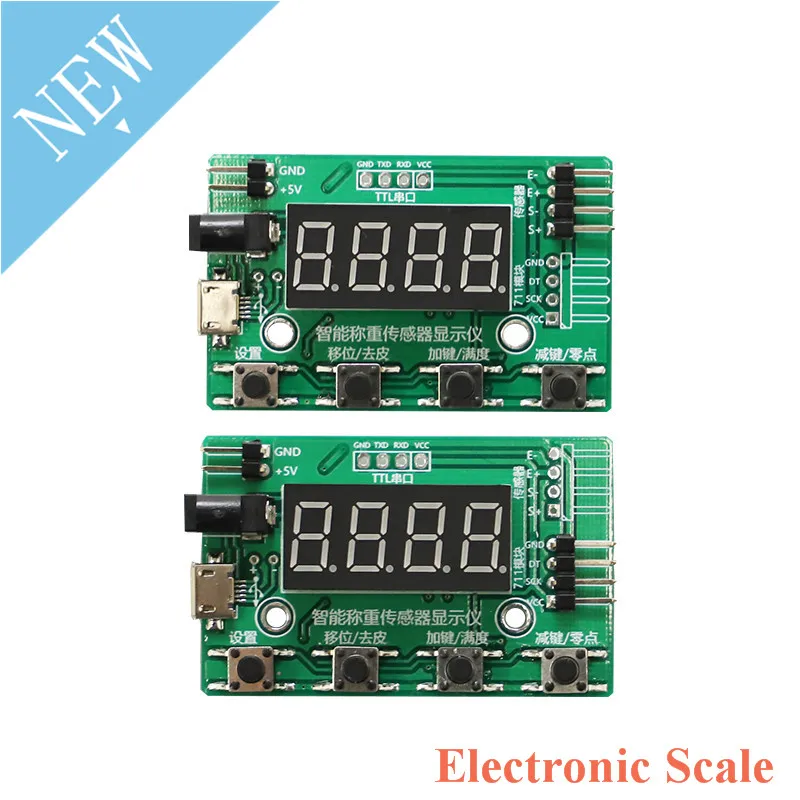

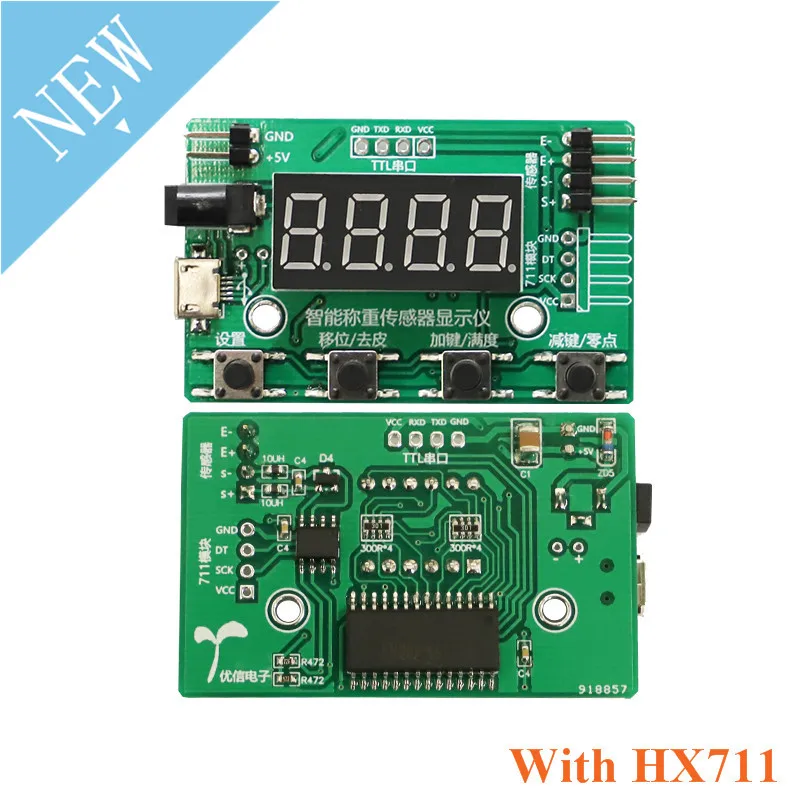

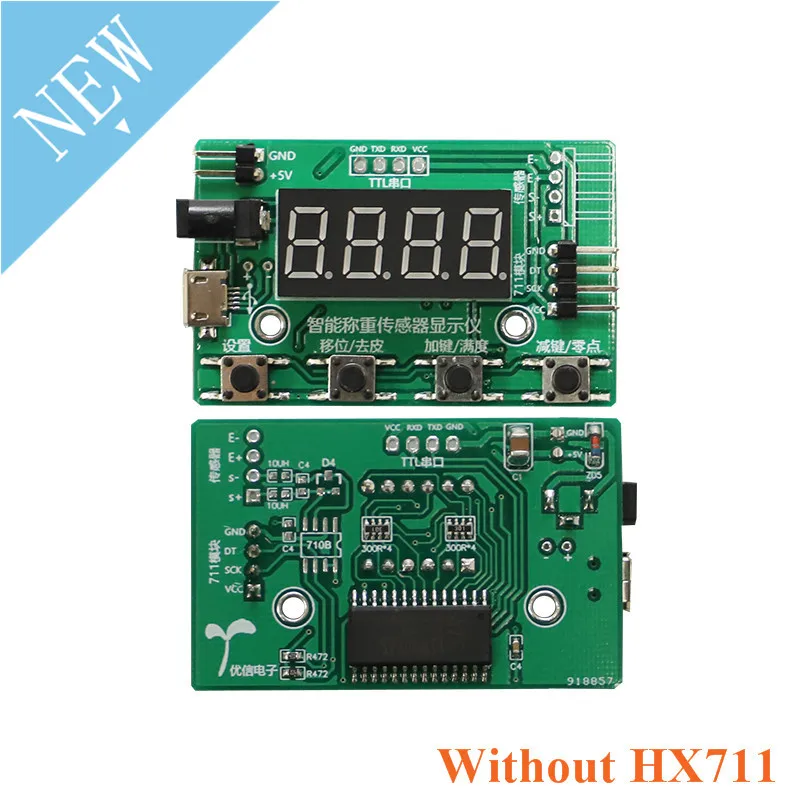

Тензодатчик HX711 AD модуль датчик веса цифровой дисплей Электронные весы датчик давления для взвешивания s 1кг 5кг 10кг 20кг 24-битный инструмент
Обзор:
Дисплей датчика взвешивания для различных случаев взвешивания. 24-битное высокоточное значение веса A / D, модуль может отображать аналоговый сигнал датчика веса, поддерживая связь с компьютером или PLC и другими верхними компьютерами, полностью соответствует требованиям автоматического управления. Он используется для взвешивания индикатора, инструмента управления процессом, машины для испытания на растяжение и подходит для других весов, испытаний механической прочности и других случаев измерения.
Выбор товара:
Чипы A / D, memory и communication, используемые в этом модуле, выбираются от ведущих мировых производителей электронных устройств. Является ли это схематическим дизайном или компоновкой и проводкой компонентов на печатной плате, температурой, влажностью, такими факторами, как вибрация и воздействие электромагнитных помех, таких как статическое электричество, Импульсные группы, И электромагнитное излучение имеет преимущества сильной анти-помех способности, мощные функции, простота в эксплуатации, Сильная универсальность, небольшой температурный дрейф и высокая линейность, и может быть широко использован в весовых промышленных площадках.
Инструкции по общению:
Этот модуль может не только осуществлять высокоточное взвешивание в статическом состоянии, а затем через динамическую цифровую фильтрацию и статическую цифровую фильтрацию, что делает цифровой ответ весового сигнала более быстрым и точным, Или может достичь высокоскоростного и точного Динамического Взвешивания в условиях шока и вибрации цифровой весовой сигнал может быть отправлен регулярно через последовательный порт или при изменении веса.
Особенности этого продукта:
★Маленький размер, инженеры могут носить его с собой, поддержка Micro Android интерфейс питания

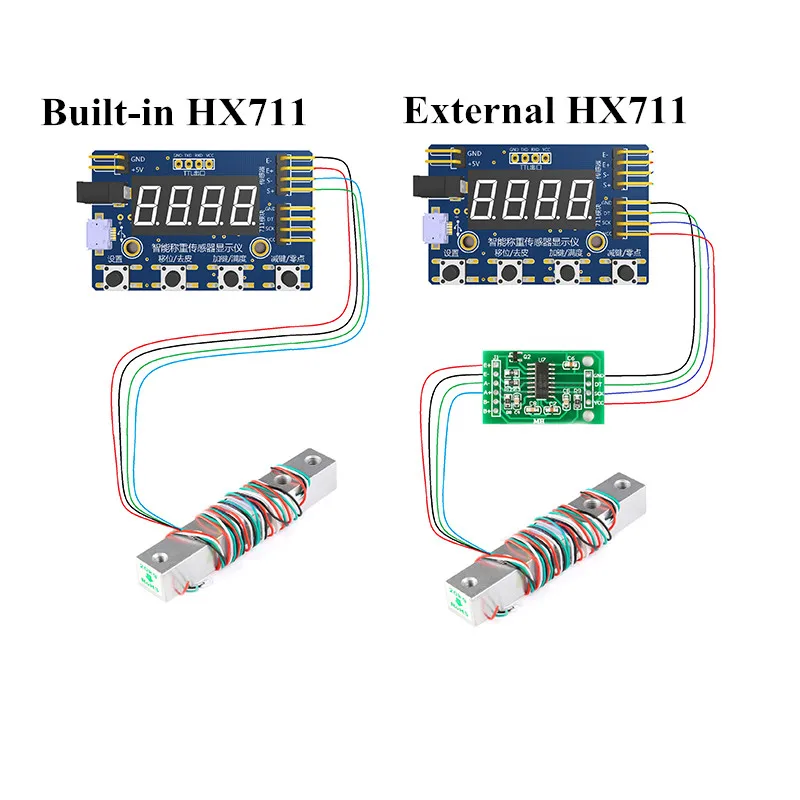

★Чип HX711 может быть создан на месте для легкой отладки
★Отправка данных регулярно или при смене веса
★Диапазон измерения сигнала: ± 19 мВ
★Температурный коэффициент: ≤ 100ppm / ℃
★Коэффициент конверсии A / D: 6,25 ~ 100 Гц
★Комплексная функция защиты: с несколькими защитой, такими как анти-обратное соединение, анти-перенапряжение, мгновенное подавление и т. д.
★Диапазон рабочих температур: -40 ℃ ~ + 70 ℃; Диапазон температур хранения: -60 ℃ ~ + 90 ℃
Описание функции:
★Аналоговое-цифровое преобразование, Цифровая калибровка, пилинг, нулевая Настройка, анти-Тряска и другие функции
★Сильная антипомехоустойчивость, Высокая Универсальность, небольшой температурный дрейф, высокая линейность
★Нелетучее хранение характерных параметров, параметры по-прежнему сохранены после выключения питания;
★Дисплей: 4 цифровых трубки (Десятичная точка может быть установлена, автоматическое смещение)
★Клавиатура: 4 клавиши
★Источник питания: 5 В постоянного тока, полностью медная высокостойкая розетка 3,5-1,3, блок питания электросети 3,5 мм
★Размер: 55 × 35 × 12 (длина × ширина × Глубина мм)
★Скорость приобретения модуля A / D: 0-100 раз/сек опционально (по умолчанию 30)
★Количество датчиков: 4 350Ω ячейки нагрузки
Схема применения:

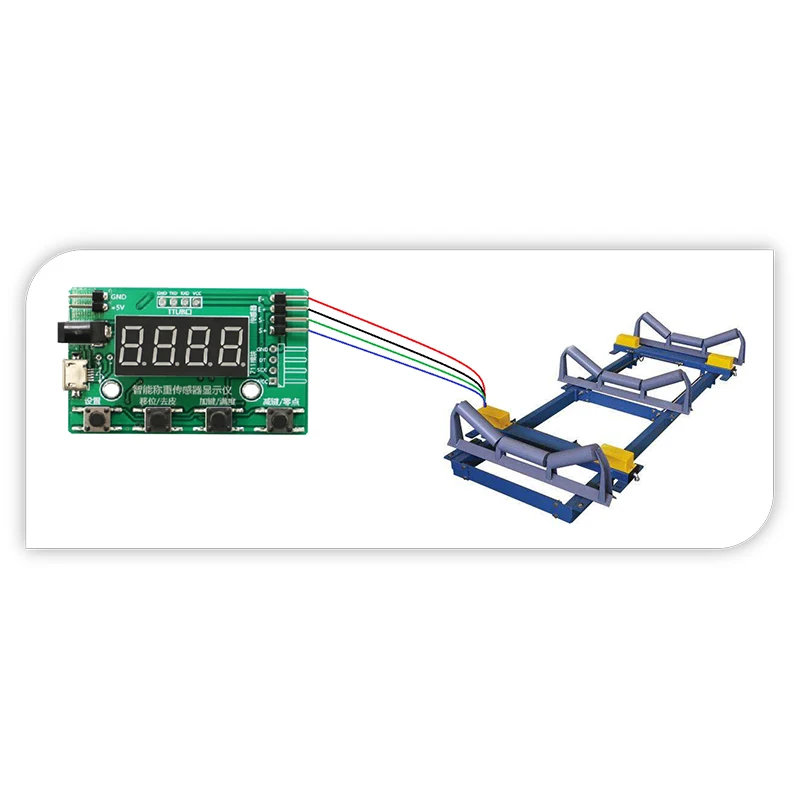

(1) дисплей шкалы пояса

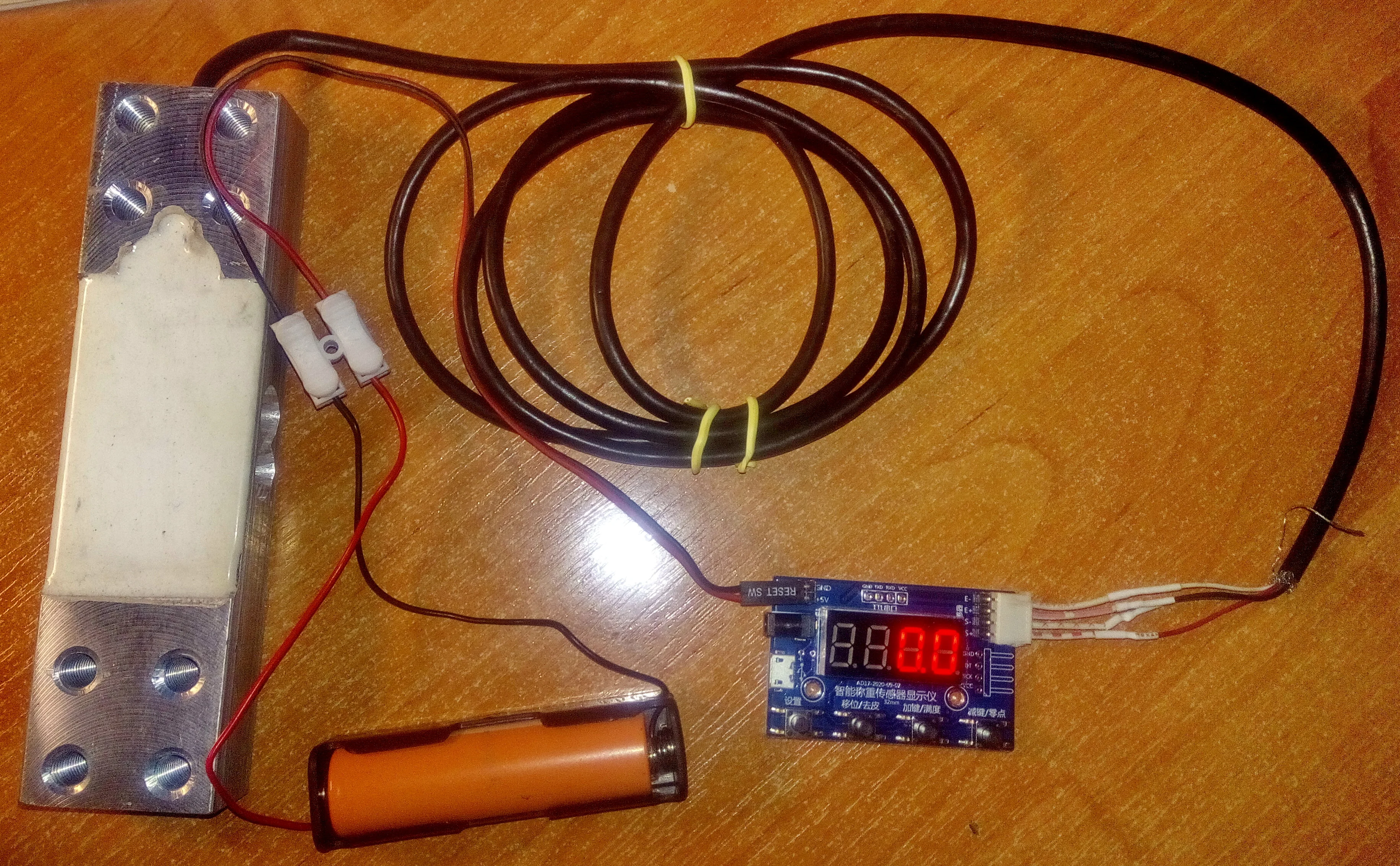

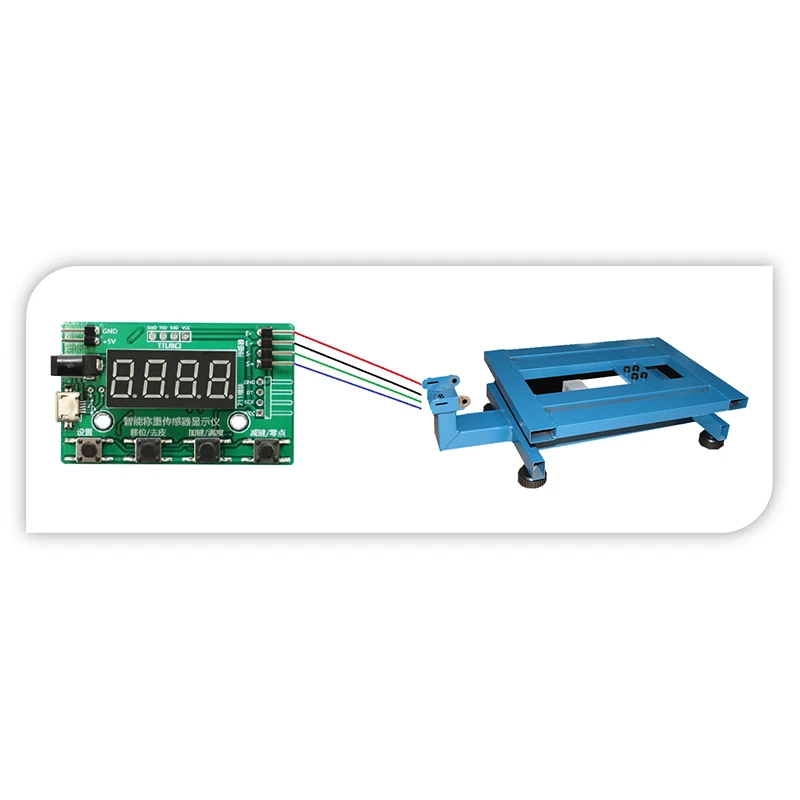

(2) модификация скамейки

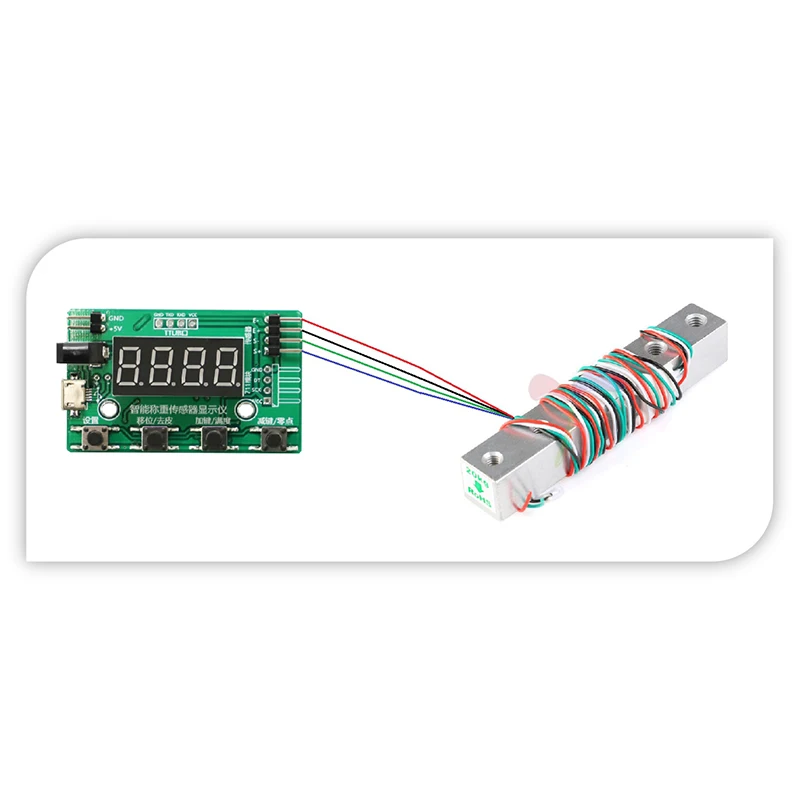

(3) Тест датчика

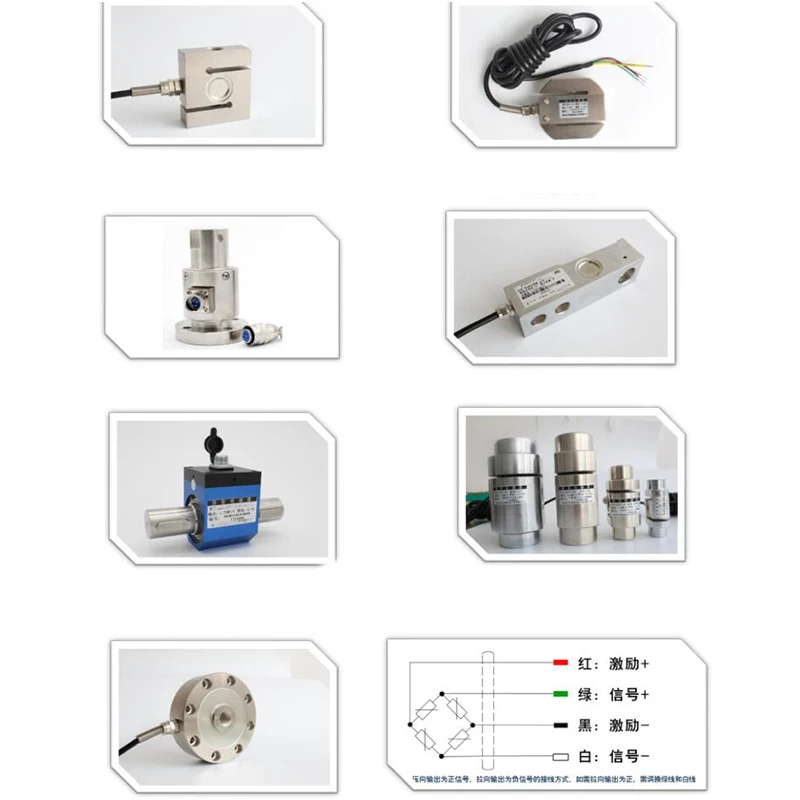

Может использоваться со следующими датчиками
Схема проводки:
Ключевые функции:
Настройка-настройка параметров. В состоянии настройки используется для хранения нового значения параметра и ввода следующего параметра.
Shift-когда в состоянии настройки, нажмите эту клавишу, чтобы установить соответствующее значение. В рабочем состоянии нажмите эту клавишу в течение 3 секунд, чтобы очистить.
Add key-клавиша set value engrance используется для увеличения значения в состоянии настройки. В рабочем состоянии нажмите и удерживайте в течение 3 секунд для калибровки полноты.
Клавиша уменьшения-клавиша уменьшения заданного значения используется для уменьшения значения в состоянии настройки. В рабочем состоянии нажмите и удерживайте в течение 3 секунд для калибровки нулевой точки.
Настройка параметров:
Точка десятичной точки, диапазон 0 ~ 3. Например, диапазон датчика 0-20 кг, который может быть установлен до 2. По умолчанию 1
Скорость захвата ad-h, диапазон 1-100 раз/сек. По умолчанию 20
Ts регулярно отправляет данные, 0-10,0 s, когда установлен 0, отправляет, когда вес меняется, отправляет так быстро, как 3 раза в секунду. По умолчанию 0,5 секунды
При включении настройки en-b Нажмите 3 секунды, чтобы ввести калибровку в рабочем состоянии. При выключении нажмите в течение 10 секунд для ввода калибровки в рабочем состоянии. По умолчанию
Ini восстанавливает заводские настройки, по умолчанию выключено. После установки заводские настройки будут восстановлены. Скидка по умолчанию
Инструкции по калибровке, пилинг:
Например, предположим, что наша калибровка сейчас 100 кг датчика.
Нулевая Калибровка: Нажмите и удерживайте кнопку «минус» в течение 3 секунд, экран отображает-PL, а затем отпустите клавишу «минус», чтобы войти в состояние калибровки. Не ставь
