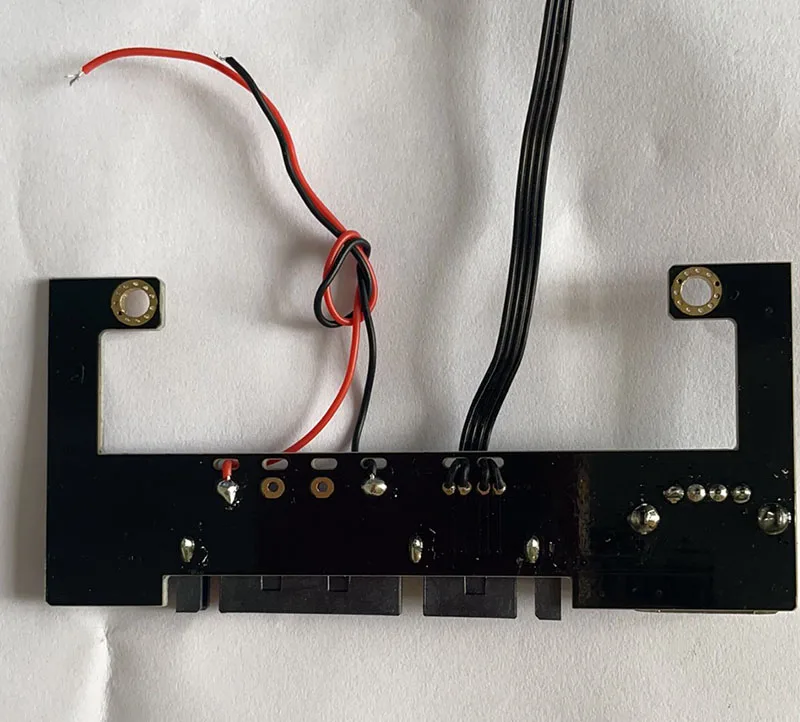

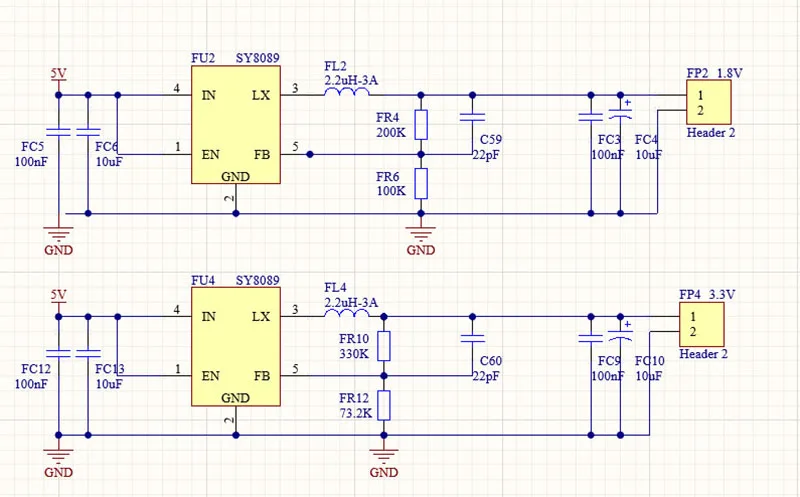

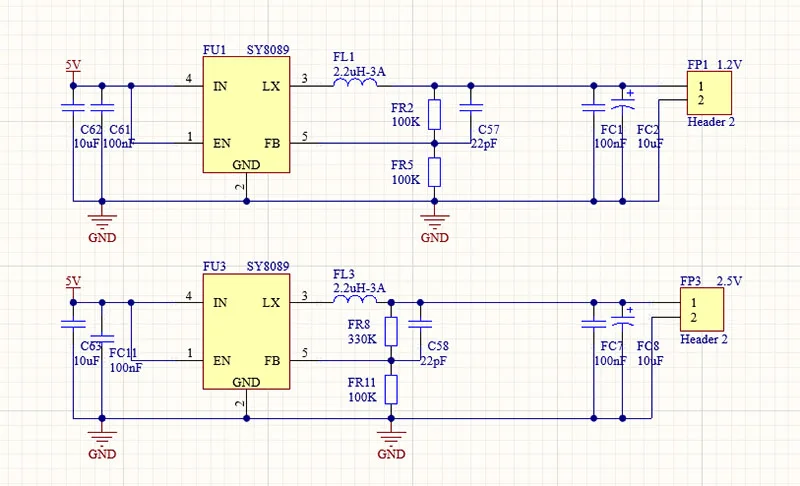

Индикатор питания «C»-это источник питания 5 В через светильник, излучающий диод и резистор в серии, сопротивление может быть любым от 1K до 10K, и светильник индикатора может быть отменен.

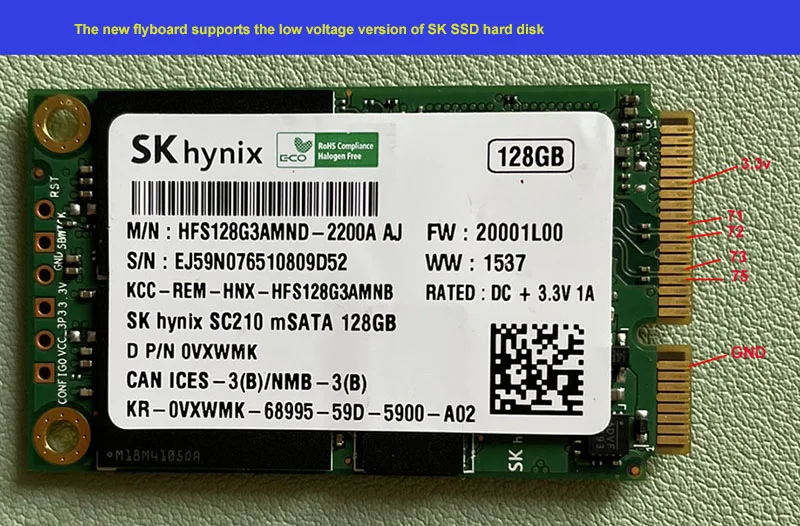

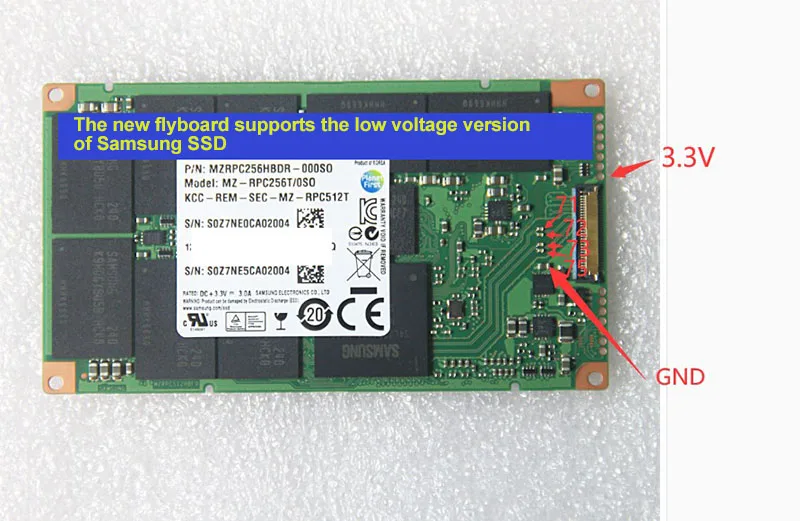

Определение сигнала SATA:
1. GND заземление (заземлено, обычно подключено к отрицательному полюсу)
2. Передача (интерфейс передачи данных положительного сигнала) A +
3, а-передача (передача данных интерфейс отрицательного сигнала A-
4. GND заземление (заземлено, обычно подключено к отрицательному полюсу)
5, B- Receive (интерфейс приема отрицательного сигнала) B-
6, B получение (интерфейс приема положительного сигнала) B +
7. GND заземление (заземлено, обычно подключено к отрицательному полюсу)

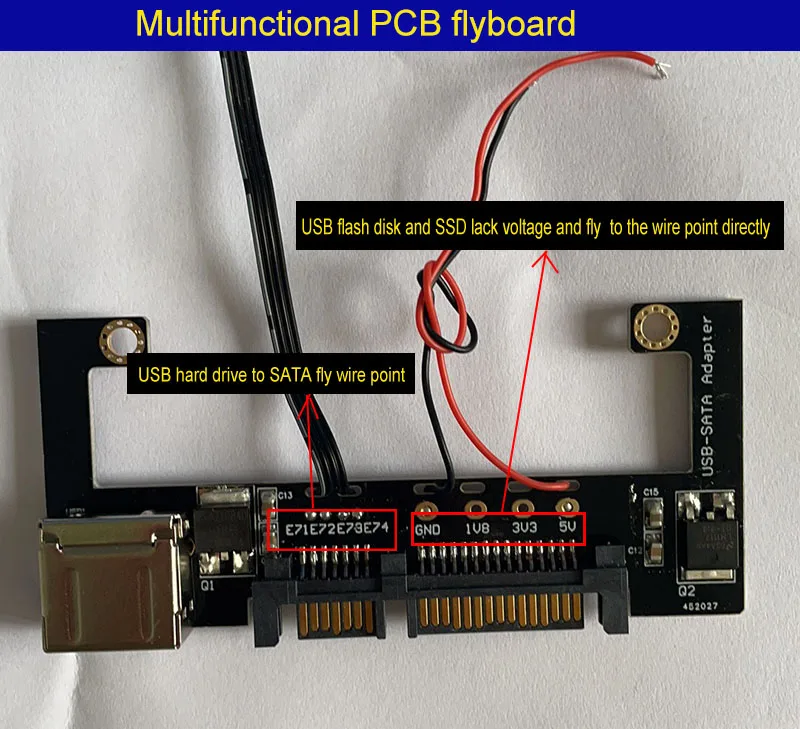

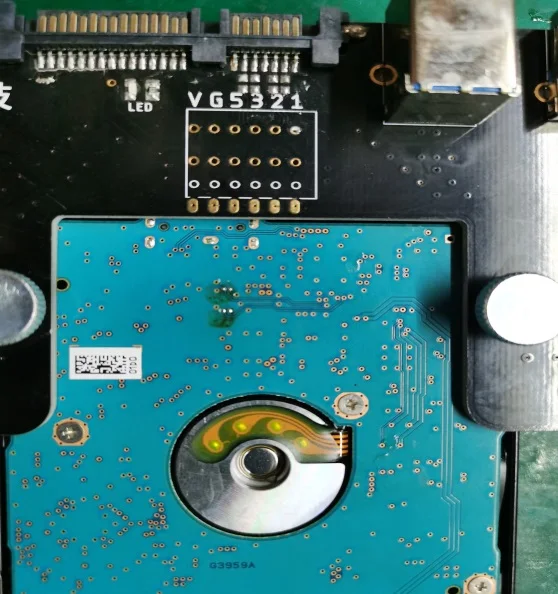

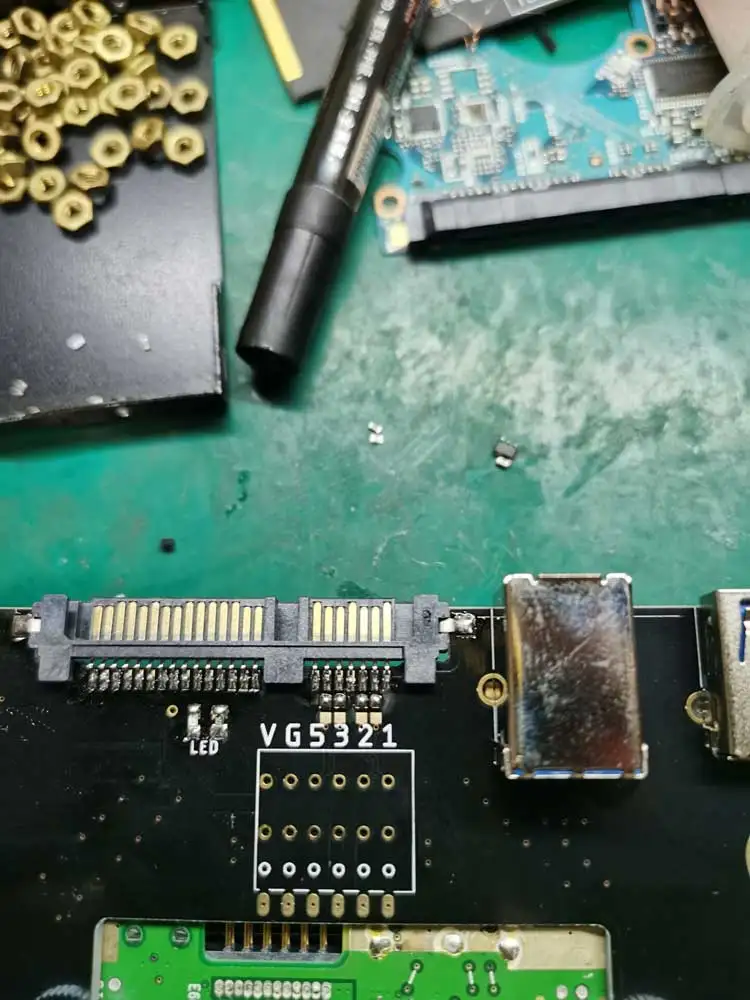

Поскольку мы привыкли к использованию платы WD, у всех есть самые контактные данные, поэтому он отмечен как знак точки полета WD. "VG5321" представляет источник питания наземный B + B-A +, это означает, что 4 сигнальные провода SATA соединены с 4 летящими точками, соответствующими оригинальной USB плате через провода, и соединение изменено на стандартный интерфейс SATA, Источник питания может быть летающей линией или сварочный источник питания является бесплатным, когда оригинальный источник питания USB платы является нормальным, просто подключите usb-кабель.
Обратите внимание: независимо от того, нужно ли добавить изолирующий конденсатор или непосредственно подключить к паяльнику, это описание обозначено на рисунке: верхние и нижние точки-это верхние и нижние точки между AB, И е то же самое.
Здесь жесткий диск для сварки AB может быть сварен изоляционным конденсатором или сопротивлением 0 Ом. Если он сварной, вы можете сварить Летающий свинец в "B". Если нет сварки, пожалуйста, сварите на «А». (Обратите внимание, что Летающий свинец должен быть максимально коротким, а линия длинная. Есть распределенные конденсаторы, и изоляционные конденсаторы могут быть получены с оригинального жесткого диска, который вы хотите лететь.)
Если вы используете резистор 0 Ом или прямое соединение олова в коробке «E», то четыре места 1 \ 2 \ 3 \ 5 используется для летающих зондов. (Фактический тест домашней летящая игла низкого качества, и качание иглы Слишком трудоемкое, бесполезно);
Подробное описание примера:

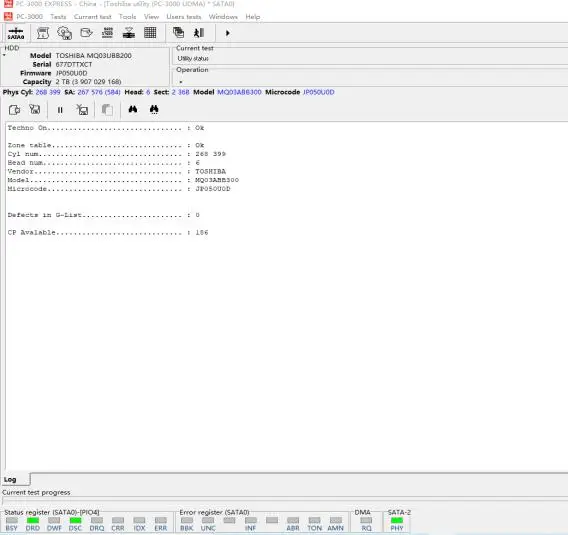

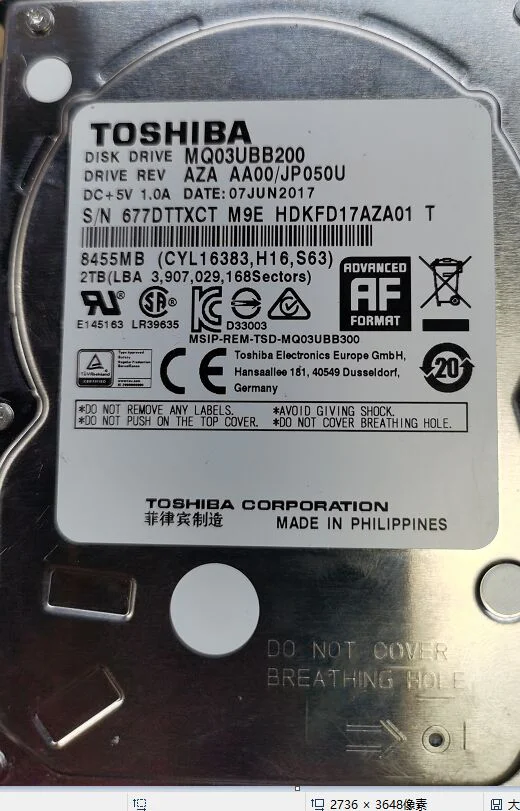

2 ТБ Жесткий Диск Toshiba медленно распознает после вставки в USB. Если этот жесткий диск не производит никаких аномальных шумов, большинство из них-это диск с плохими секциями, как показано на рисунке ниже:

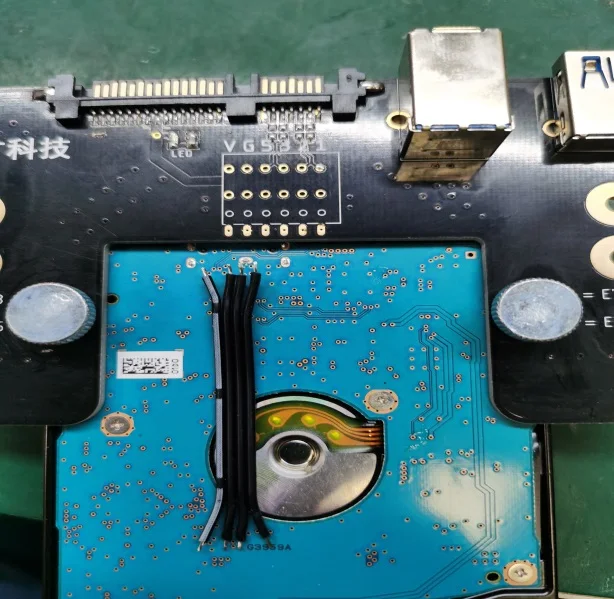

Измененное Изображение выглядит следующим образом:
Согласно картинке, сначала удалите поврежденное устройство, а затем установите жесткий диск

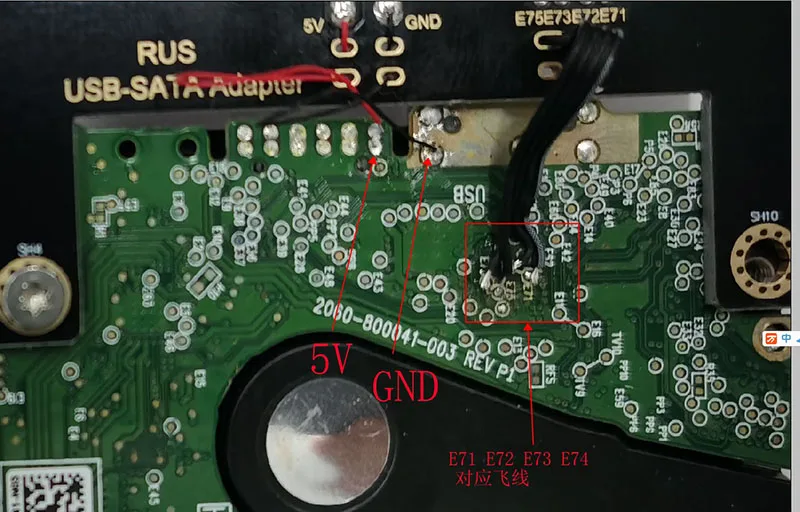

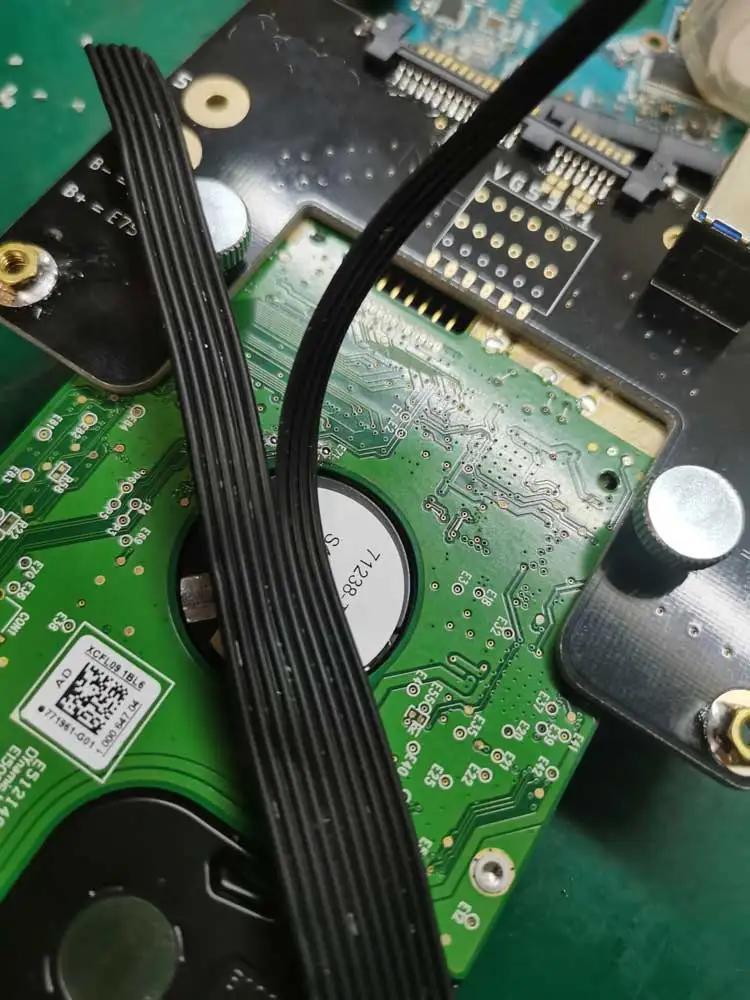

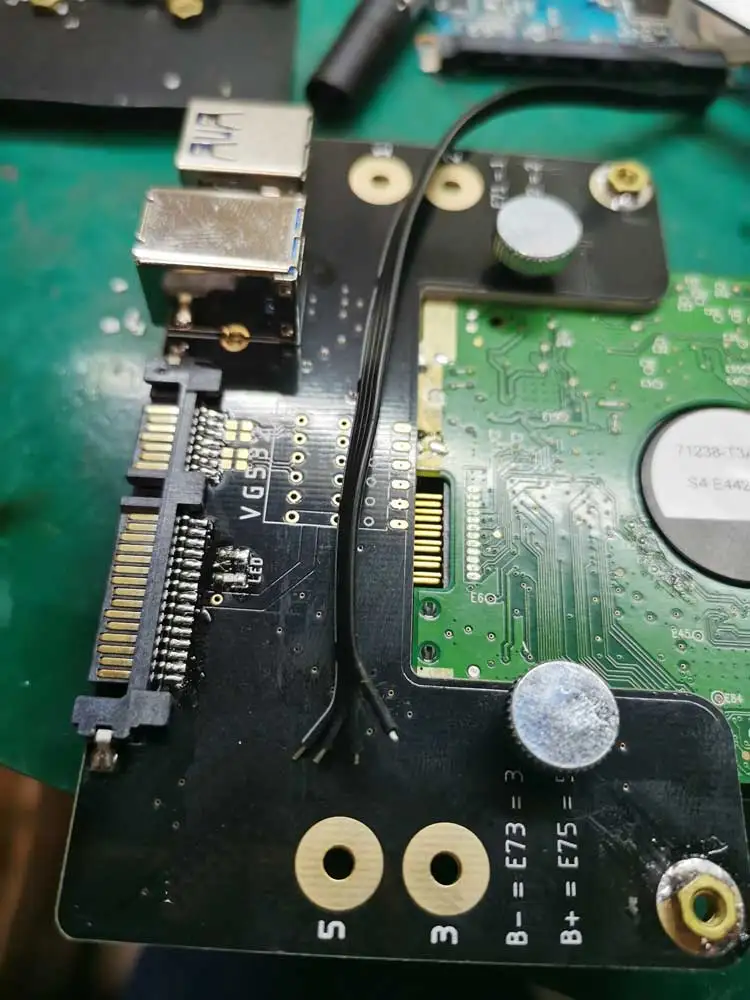

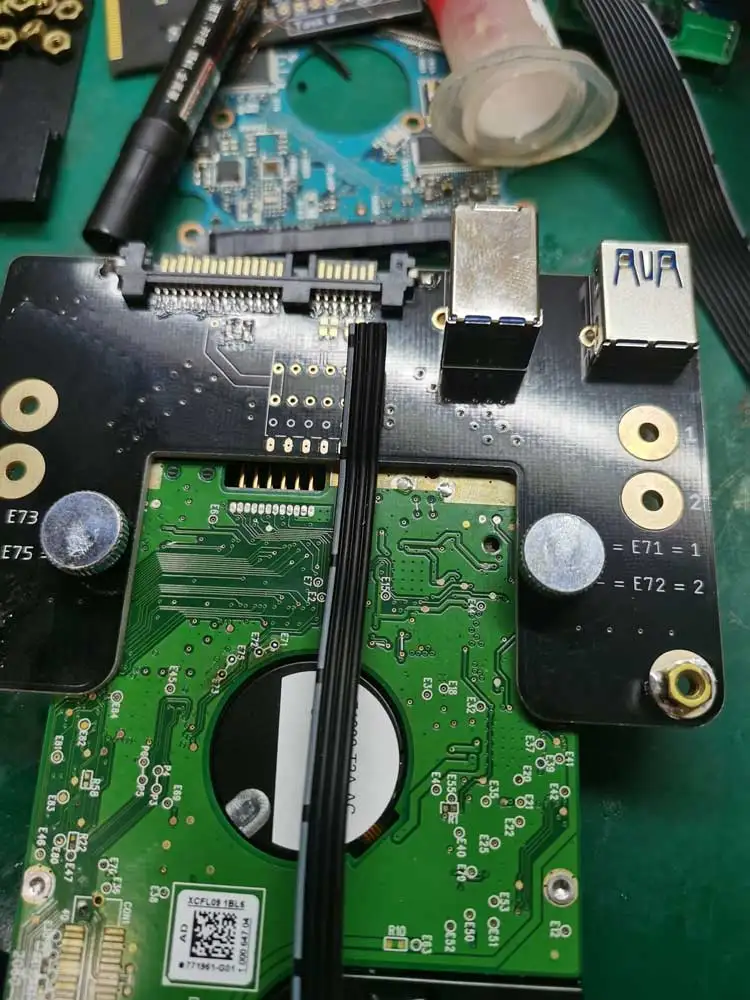

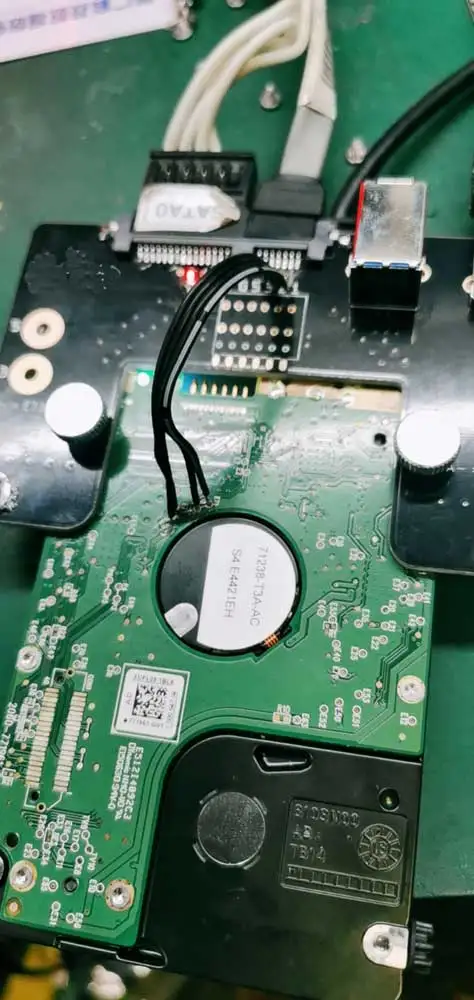

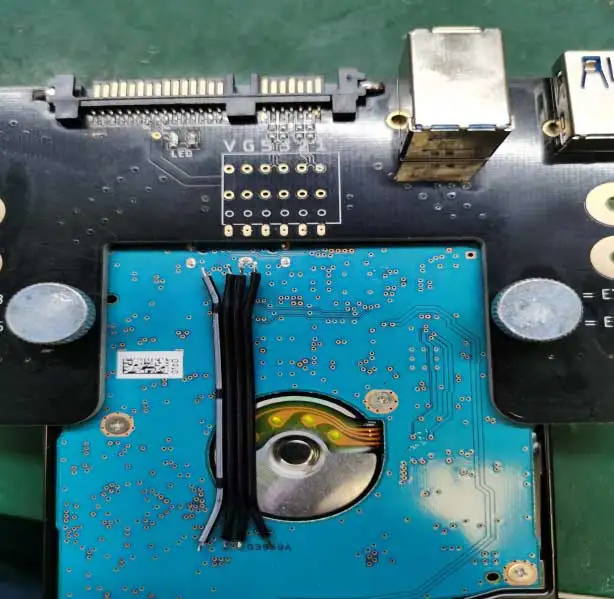

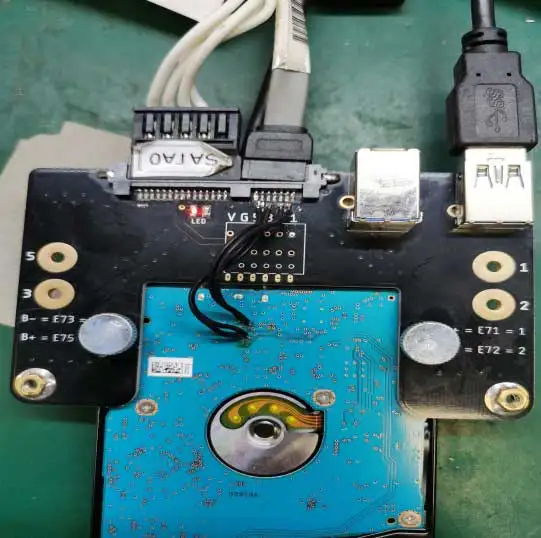

Используйте винт на летающей свинцовой печатной плате для закрепления летающей свинцовой печатной платы на жестком диске. Во-первых, мы должны сначала полосы кабелей, которые будут использоваться и пластины их с оловом. Чем короче кабели, тем лучше и длиннее могут быть кабели. Это хорошо. Точно так же я хочу припаять на «А» области летающей свинцовой печатной платы, так что паяльные соединения в «области» и плате жесткого диска также луженые, как показано на рисунке ниже.
Чем лучше подготовка к работе спереди, тем легче будет сзади. Я лично использую две линии данных в группе, так что сварка проста, и она считается небольшой изоляцией.

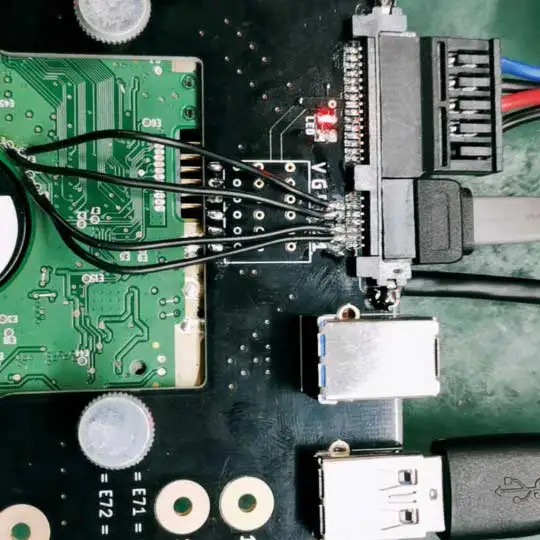

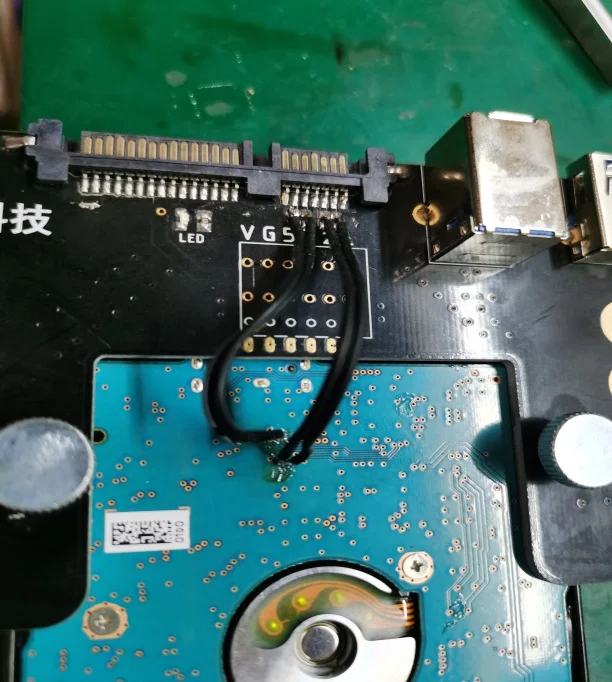

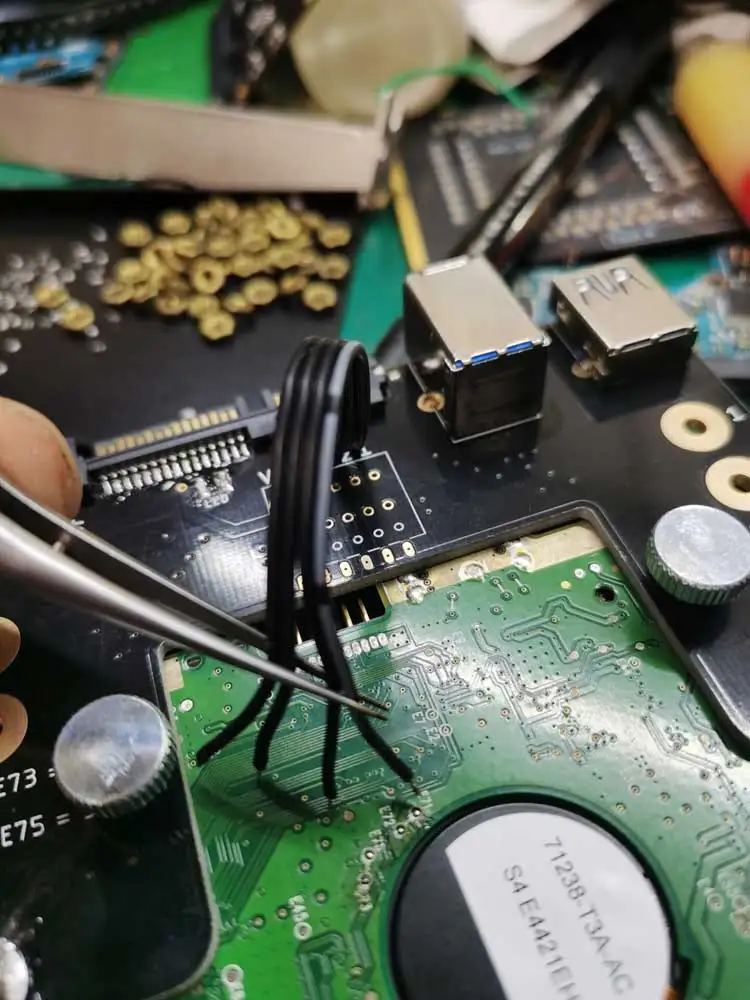

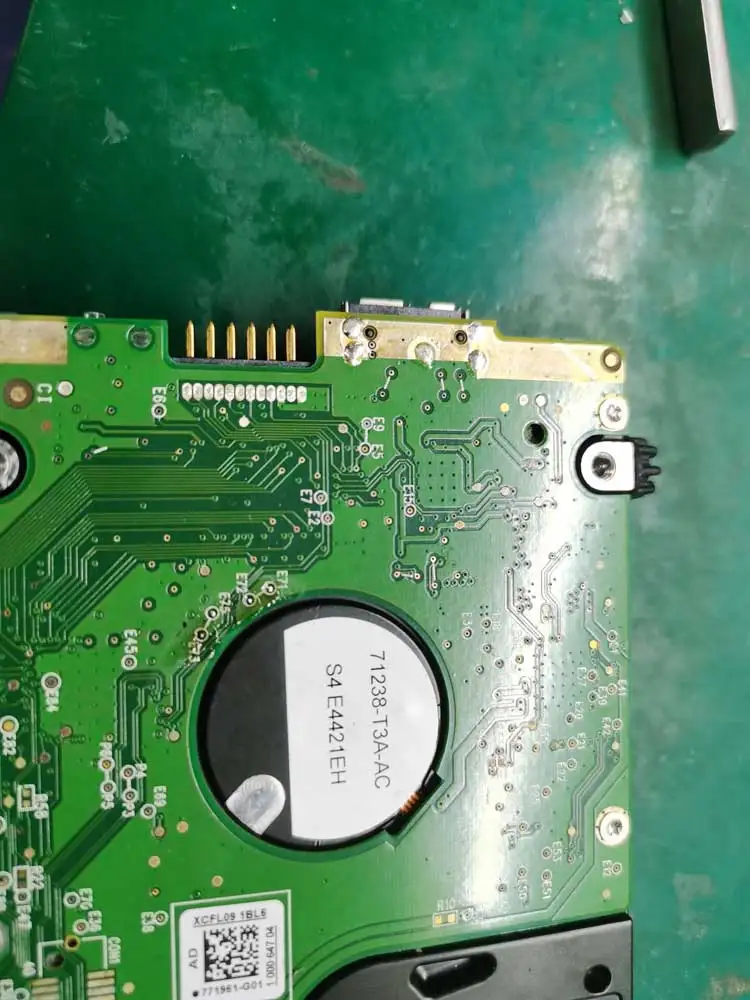

Если сварочный аппарат не очень хорош, вы можете использовать Пинцет для вертикальной сварки. Это зависит от личности, потому что эта плата PCB может быть свободной от сварочной мощности и заземления, просто подключите usb-кабель, как показано на следующих двух фотографиях:

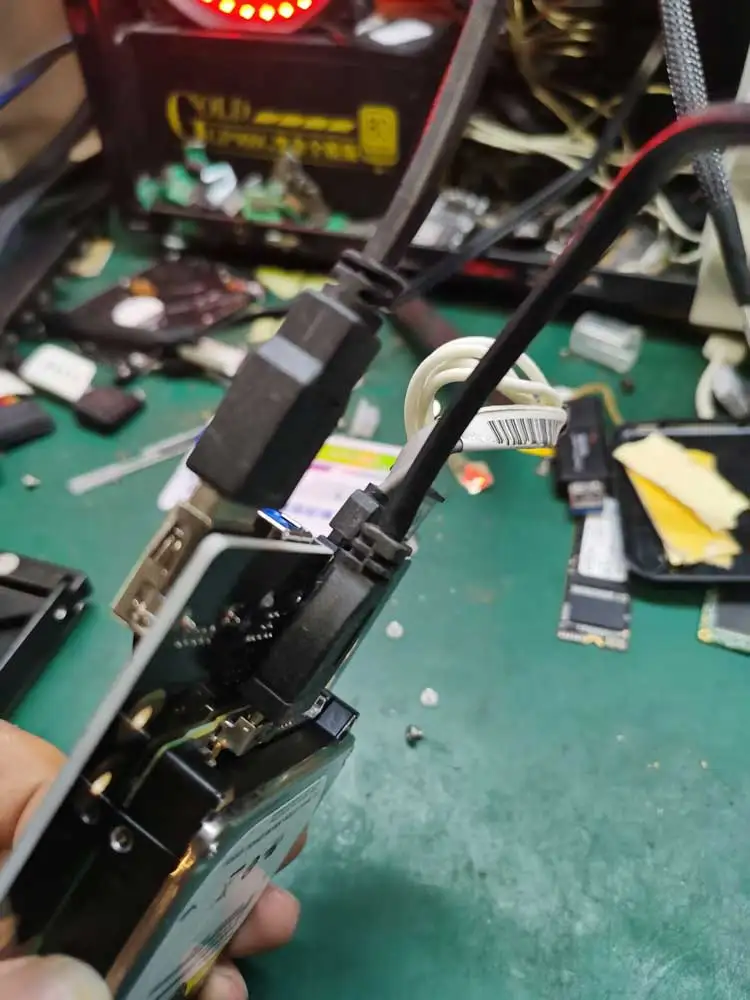

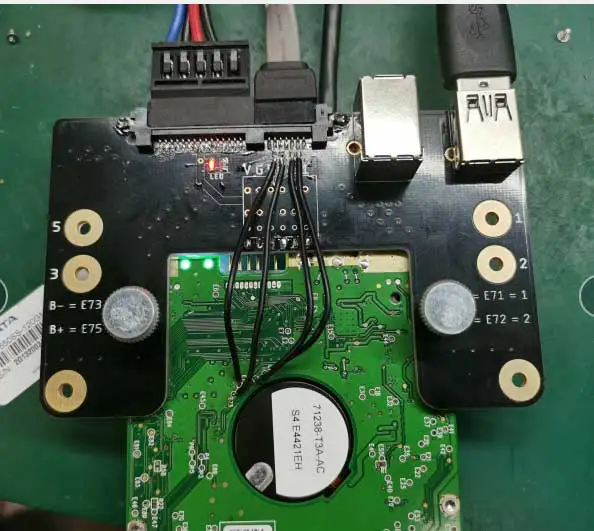

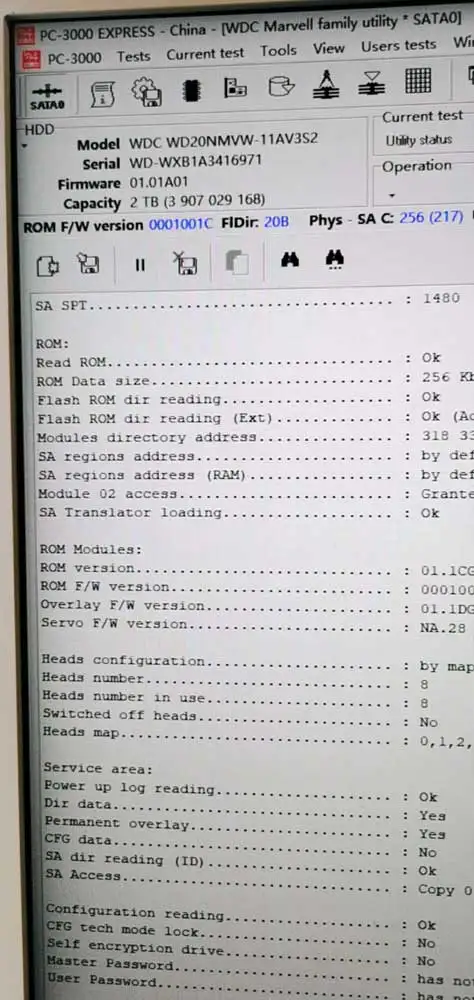

После того, как все завершено, его можно узнать, подключив инструмент, как показано ниже:
SED можно понять как два вида:
1. Прошивка шифрования ПЗУ или модуль, такие как Seagate 58 triangle board и выше, вам нужно разблокировать ПЗУ для чтения и записи прошивки. Другие, такие как Western Digital 1961 и 800041, находятся в идентификаторе (модуль 02). У редактирования идентификатора есть опция SED. Это требует, чтобы ПЗУ блокировали SA или блок 02 и редактировали ID для удаления SED, затем жесткий диск может быть распознан нормально и де поддерживает дешифрование;
2. Шифрование основного управления, например, Western Digital 800067 \ 800069 \ 800041 и т. д. Основной контроль этой платы сам по себе зашифрован, и разблокировка платы должна быть заменена для чтения и записи прошивки и отдельных данных.
Во второй половине 2019 года некоторые из новых дисковых плат, таких как 800067 \ 800069 \ 800041 \ 810035, имеют собственное мастер-шифрование, И теперь они могут только читать и записывать прошивку и разделять заголовки при замене разблокирующей платы, потому что DE не может дешифровать область данных и решать проблемы с прошивкой и разделять заголовки. После этого вам нужно вернуться к оригинальной USB-плате. В это время нет необходимости дешифровать данные (значение платы PCB flying line). Seagate также имеет новые модели. Область данных является ненормальной после разблокировки. Данные данного типа могут быть записаны только на исходное ПЗУ. Разблокировка также подходит только для решения проблем с прошивкой и разделения. Жесткий диск серии AE AF, вы обнаружите, что есть больше модулей SED.
Шифрование основного управления-это не более, чем та же плата производителя, написанная с другой прошивкой, но она не может быть решена, поэтому она стала основным контролем шифрования.
Существует ошибка, то есть, для новой проблемы шифрования
1 не оригинальная плата, поэтому данные все еще показывают шифрование
2. Добавили ли клиент пароль?
3 190 проблема данных стала 0. Как дешифрованная плата, так и оригинальная плата выводят зашифрованное состояние. Если вы посмотрите на некоторые секторы, он должен вернуть то же самое. Затем вы можете определить, что жесткий диск стал 0.
4 я столкнулся с ним один раз. Это не оригинальная плата, которая не может напрямую считывать область данных. Об ошибке ABR сообщаются напрямую. Это потому, что я столкнулся с ним только один раз.
Поддержка другой платы USB PCB для SATA PCB список:

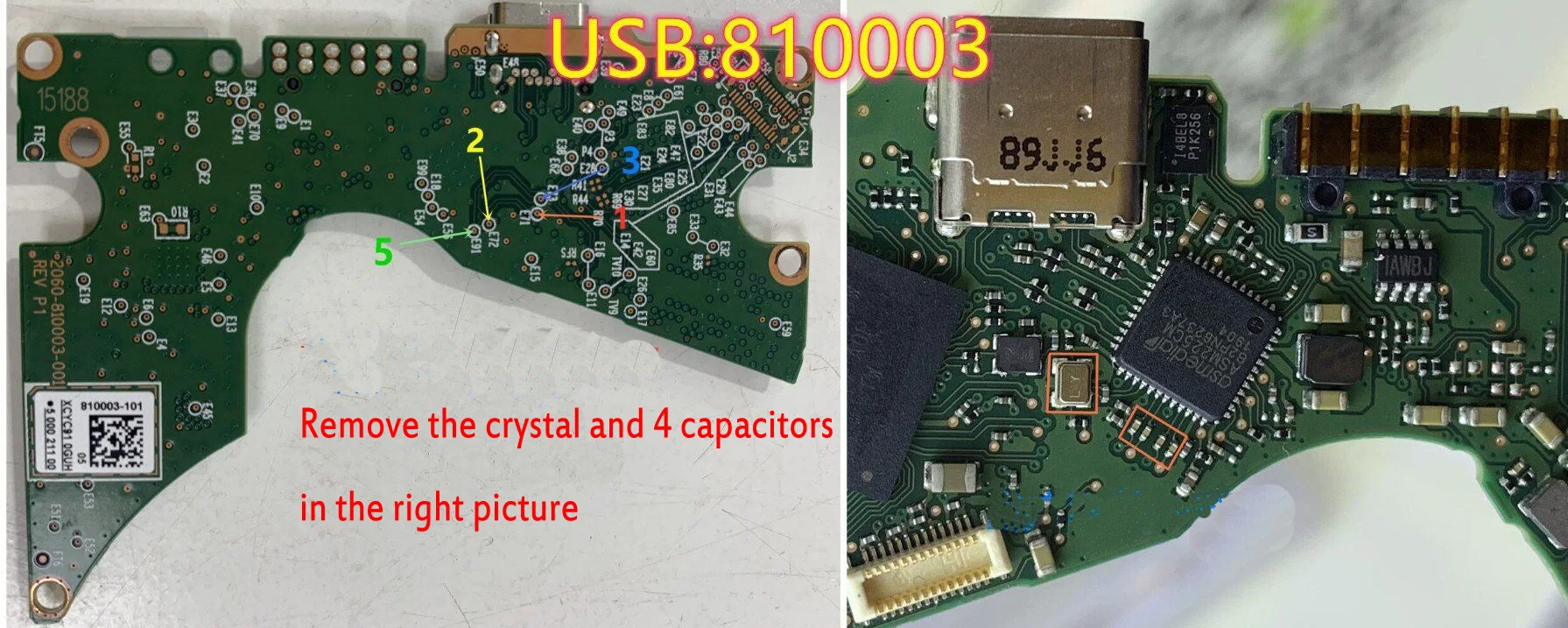

Западная Цифровая печатная плата:
USB ----->SATA
701605 - 701499
701615 - 701499
701635 - 701572
701650 - 701499
701675 - 701672, 701609 или 771672
771737 - 701692 или 771692
771754 - 701692 или 771692
701754 - 771692
771761 - 771692
771801 - 771823
771814 - 771820
771859 - 771852
771949 - 771959 или 771939
771961 - 771960, 771939 или 771959
771962 - 771931 или 771959
771817 - 771820

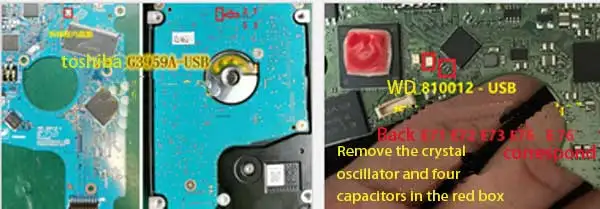

810012-800022
810013-800065
810035-неизвестная USB плата

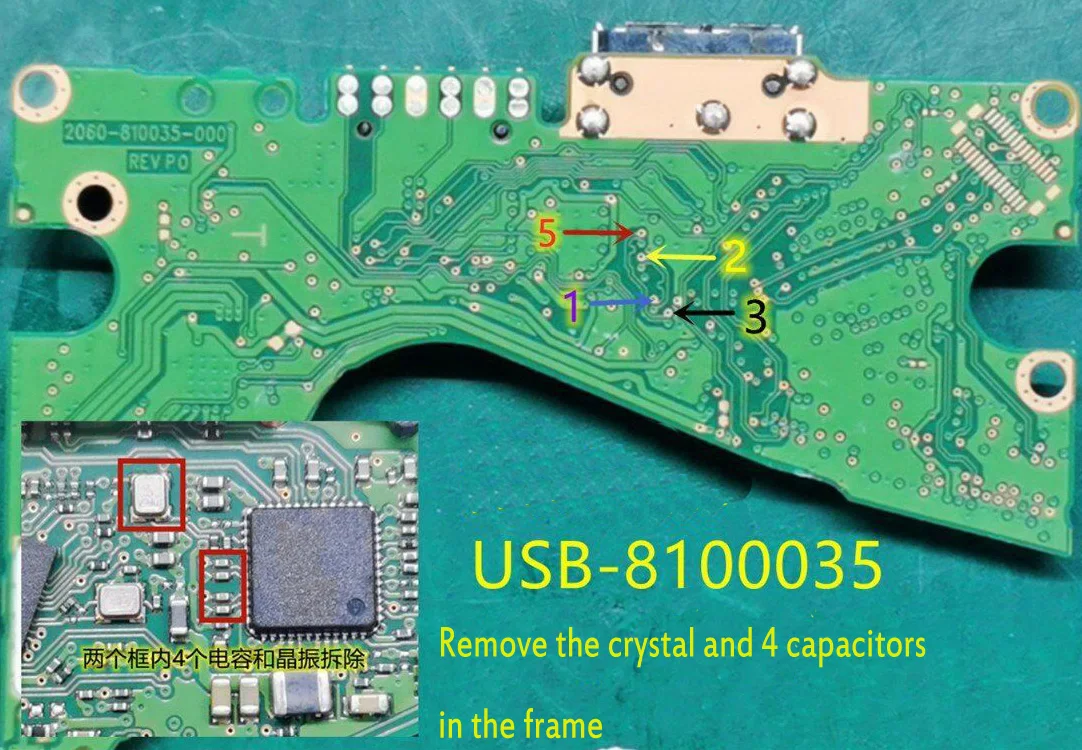

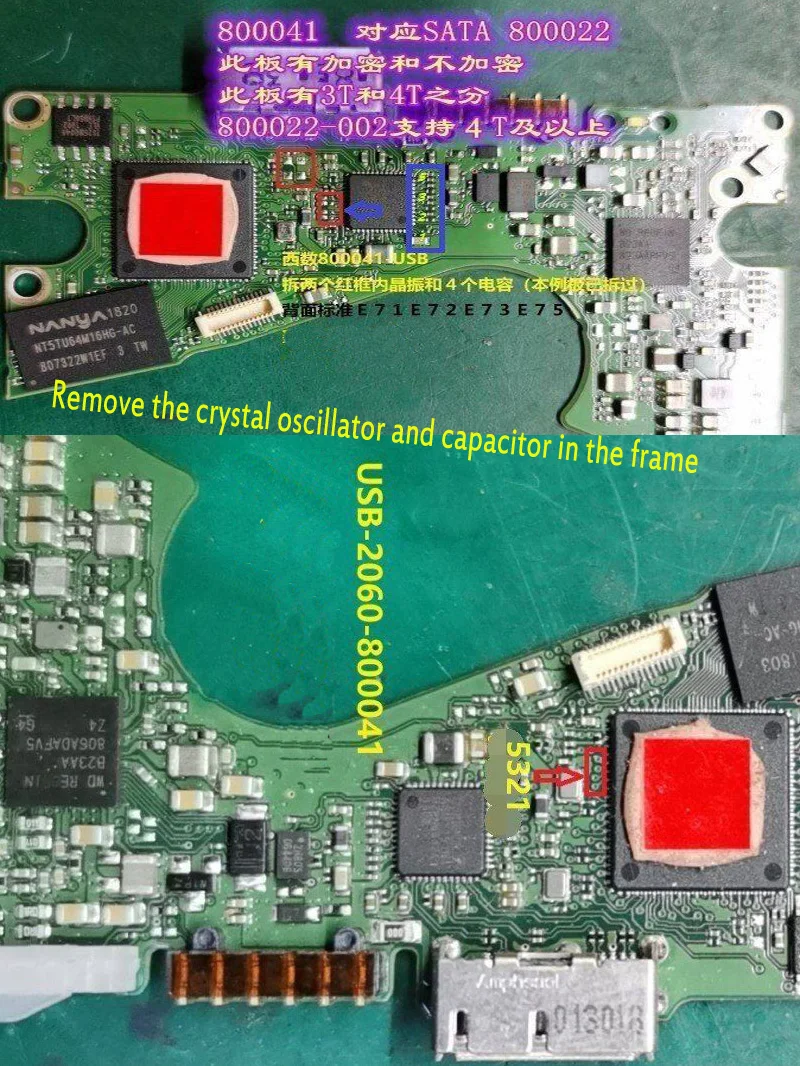

800041 - 800022
800038 - 800025
800069 - 800066
800067 - 800065
Печатная плата Toshiba:
USB ----------> SATA

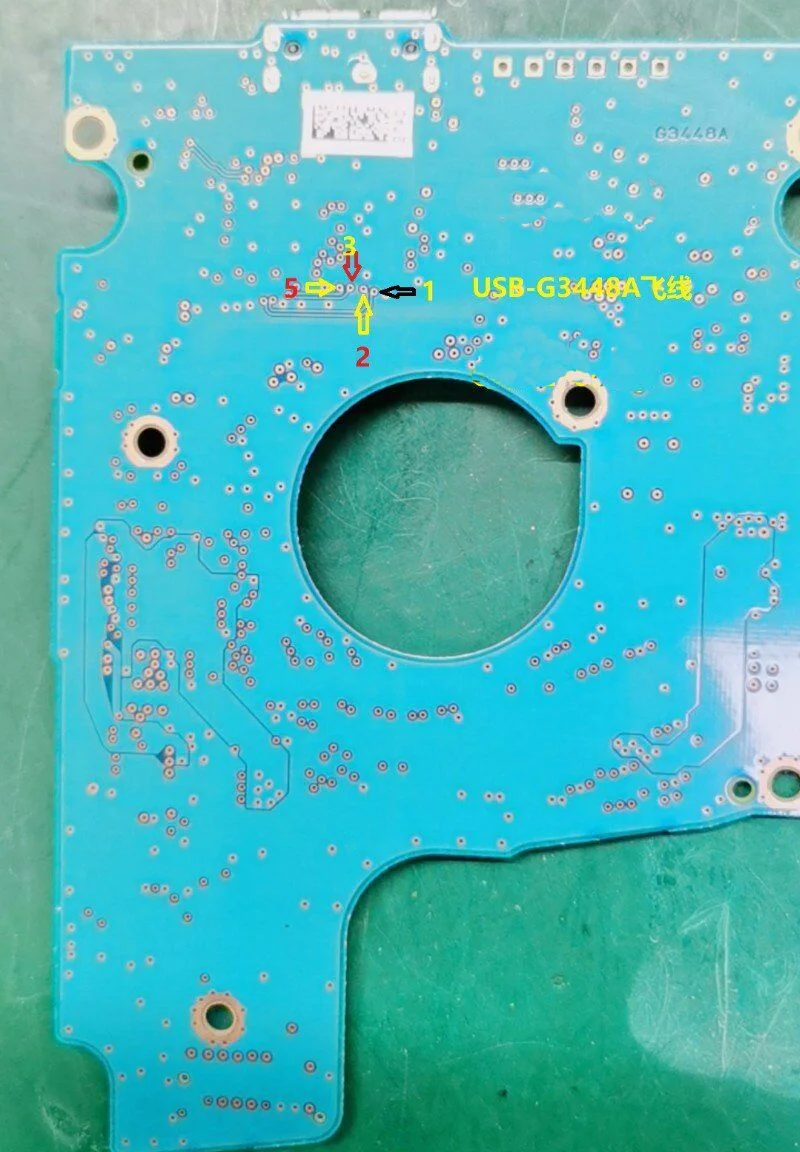

PCB:G3448A PCB:G003235B,G003235C 88I9317-RA12
PCB:G003250A PCB:G003235B,G003235C 88I9317-RA12
PCB:G003309A PCB:G003235B,G003235C 88I9317-RA12

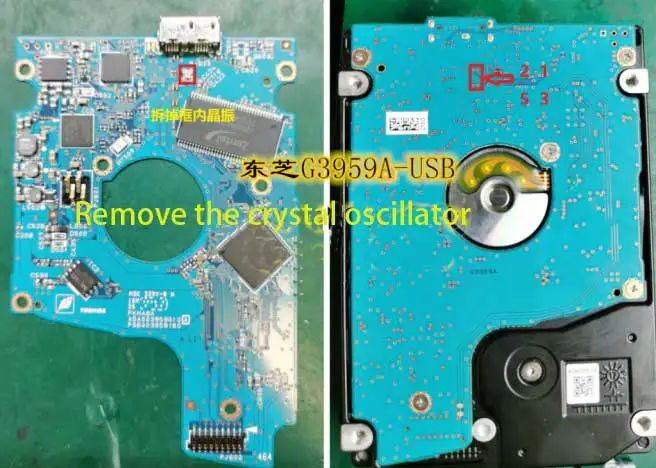

PCB:G3959A PCB:G3918A 88i1017-NDB2 MQ03ABB200M PCB
PCB:G003054A PCB:G002825A 88i9117-TLA2
PCB:G003296A PCB:G003235B,G003235C 88I9317-RAL2
PCB:G003189A PCB:G003138A

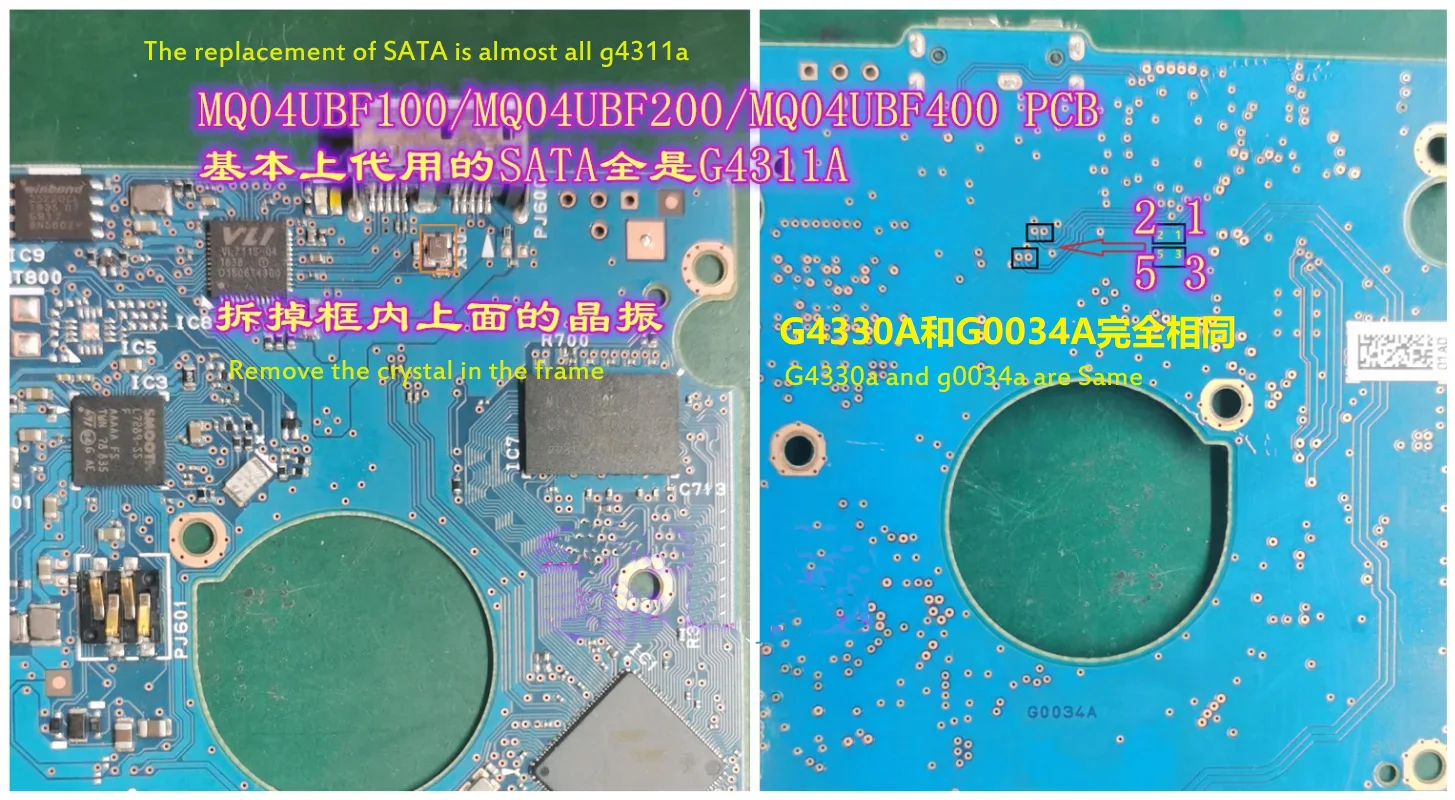

PCB:G4330A PCB:G4311A 88i1017-NDB2 MQ04UBF100/MQ04UBD200/MQ04UBF100 PCB

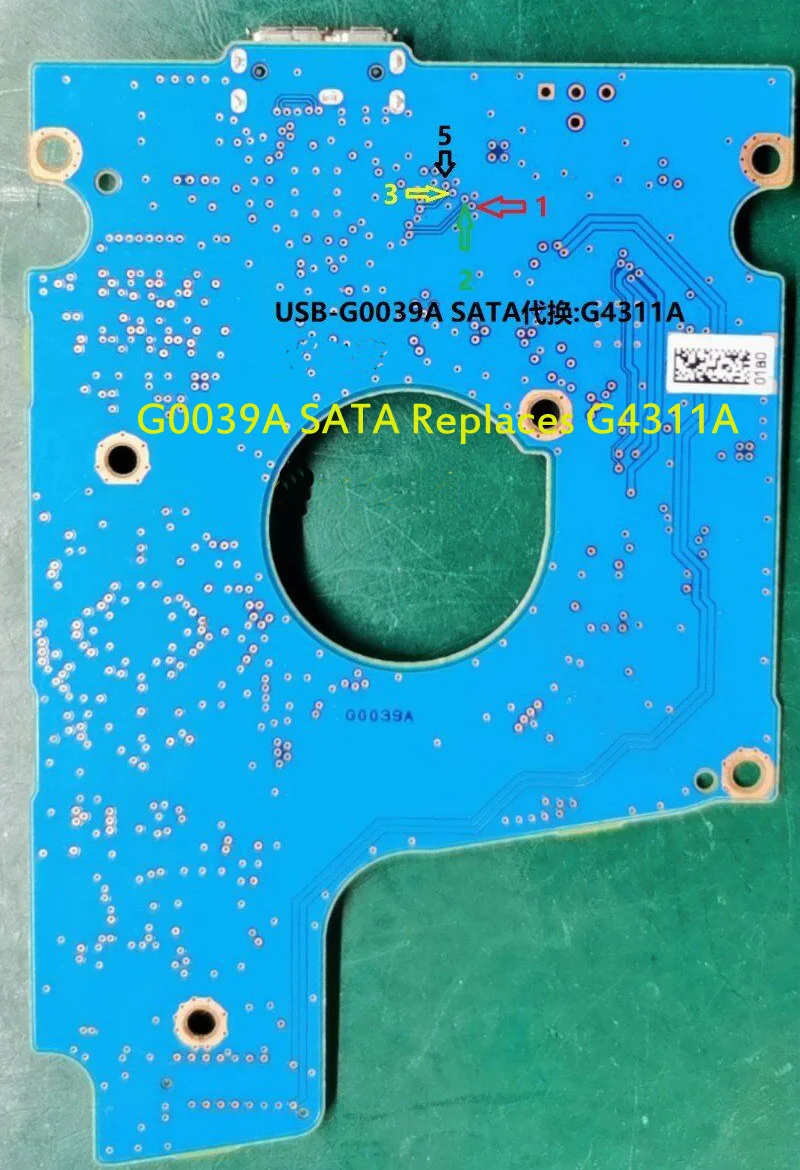

PCB:G0039A PCB:G4311A
PCB:G003220A 88i9312J-TFJ2
PCB:G002901A 88i9112U -- TFJ2
PCB:G003220A 88i9312J-TFJ2
PCB:G3626A 88i9417-NDB2
Печатная плата Samsung:
USB ------------> SATA
100725482 ---> 100720903
100740633 ---> 100739392
100760718 --->100720903
100765396 ---> 100767980
BF41-00300A ---> BF41-00306A
BF41-00365A ---> BF41-00354A
BF41-00373A ---> BF41-00354A
BF41-00325A ---> BF41-00315A
BF41-00357A ---> BF41-00315A
BF41-00282A --->BF41-00249B
BF41-00311A ---> BF41-00315A
BF41-00231B ---> BF41-00157A
2 функции зеркального отображения usb-устройства (адаптер питания ПК USB);
Вставьте usb-кабель для передачи данных с квадратным портом для подключения к компьютеру, а затем подключите usb-кабель, который должен быть зеркальным, какой порт готов к созданию экстрактора данных, подключите питание и включите его. При создании экстрактора данных устройство источника должно выбрать подключенный usb-кабель. После того, как экстрактор данных построен, где есть возможность источника питания, чтобы позволить экстрактору данных контролировать источник питания, экстрактор данных pc3000, который не имеет серьезных жестких дисков плохой секций, может предотвратить появление черного экрана путем включения и выключения питания. (Версия PC3000 должна быть выше 6.5.20, чтобы иметь эту функцию);
