Последнее обновление: 19.05.2022

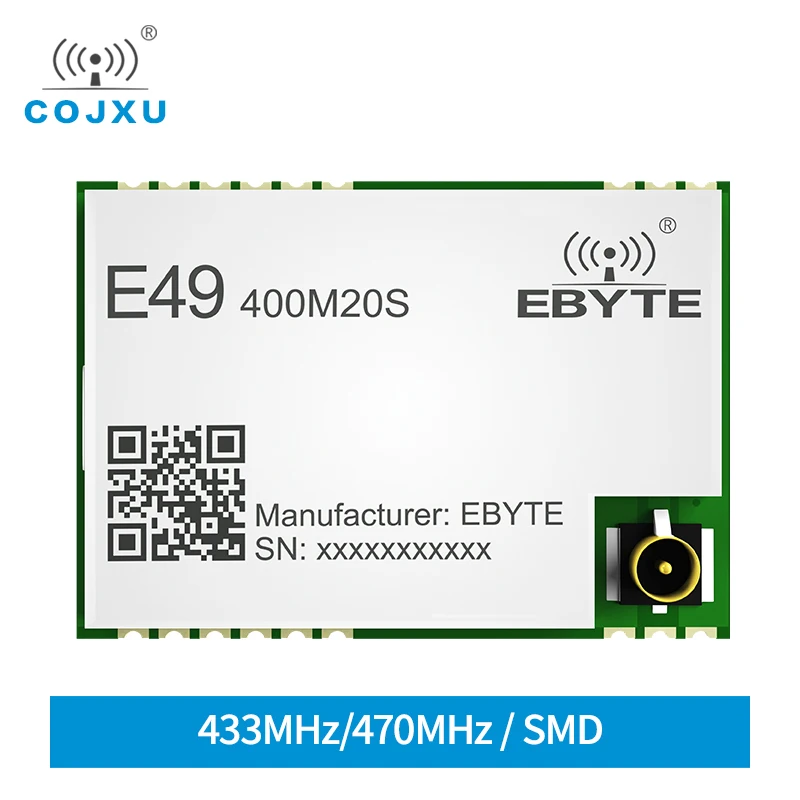

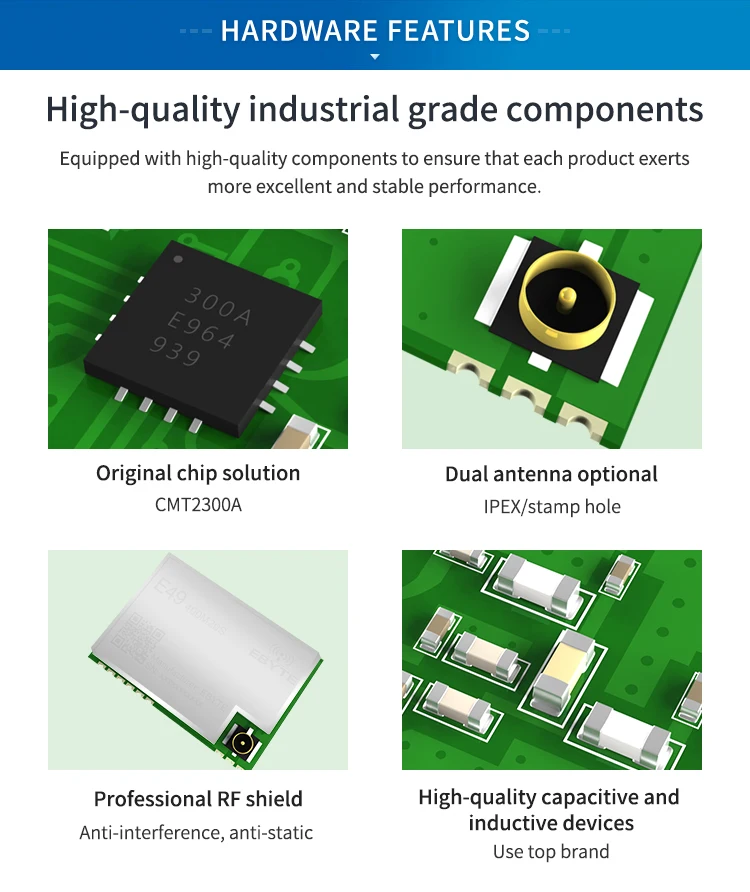

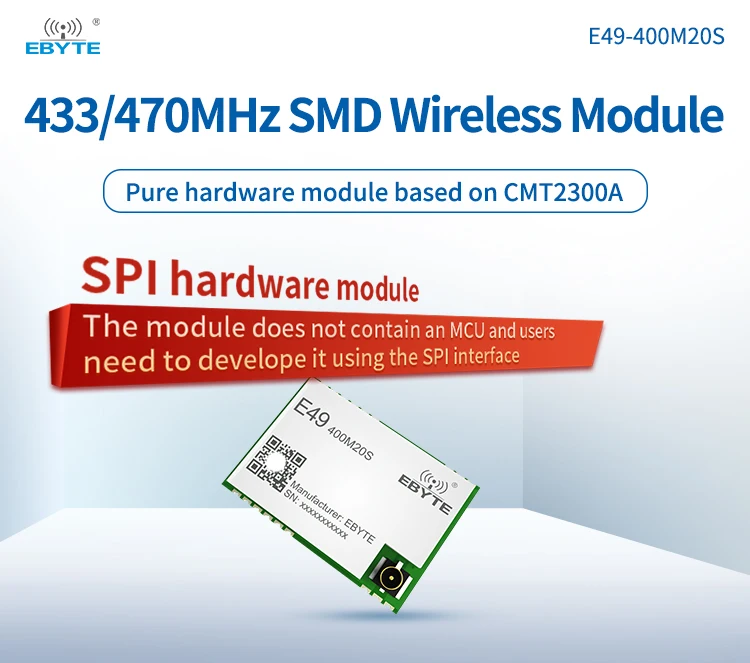

[Введение]:E49-400M20S является экономически эффективным беспроводным модулем передачи данных, запущенным Chengdu Ebyte. Это чистый аппаратный модуль на основе CMT2300A. E49-400M20S поддерживает максимальную мощность передачи 20dBm, и пользователи могут установить более низкую выходную мощность для экономии энергопотребления.
Предельные параметры
Основные параметры
Производительность
Примечания
Мин.
Макс.
Источник питания (В)
1,8
3,6
Напряжение более 3,6 V вызовет permanentdamage к модулю
Рабочая температура (℃)
-40
85
/
Операционный параметр
Основные параметры
Производительность
Примечания
Мин.
Типичный
Макс.
Рабочее напряжение (В)
2,6
3,3
3,6
По сравнению с 3,6 V может постоянно горит светодиодный модуль
Уровень связи (V)
-
3,3
-
Использование уровня 5 в имеет риск горения
Рабочая температура (℃)
-40
-
+ 85
Промышленный дизайн
Рабочая частота (МГц)
410
433
510
-
Ток TX (мА)
-
85
@ Transmit power20dBm
Мгновенное энергопотребление
Ток RX (мА)
-
8,5
-
-
Ток сна (μA)
-
0,1
-
Программное обеспечение выключено
Максимальная мощность Tx (дБм)
-
20
-
-
Чувствительность приема (дБм)
-116
-117
-118
@ Расход воздуха составляет 1,2 кбит/с
Основной параметр
Описание
Примечания
Приблизительное расстояние
1 км
Четкий и открытого типа, высота антенны 2,5 метров, скорость передачи данных 2,4 кбит/с
Кристальная частота
26 МГц
-
Метод упаковки
SMD
-
Интерфейс связи
SPI
-

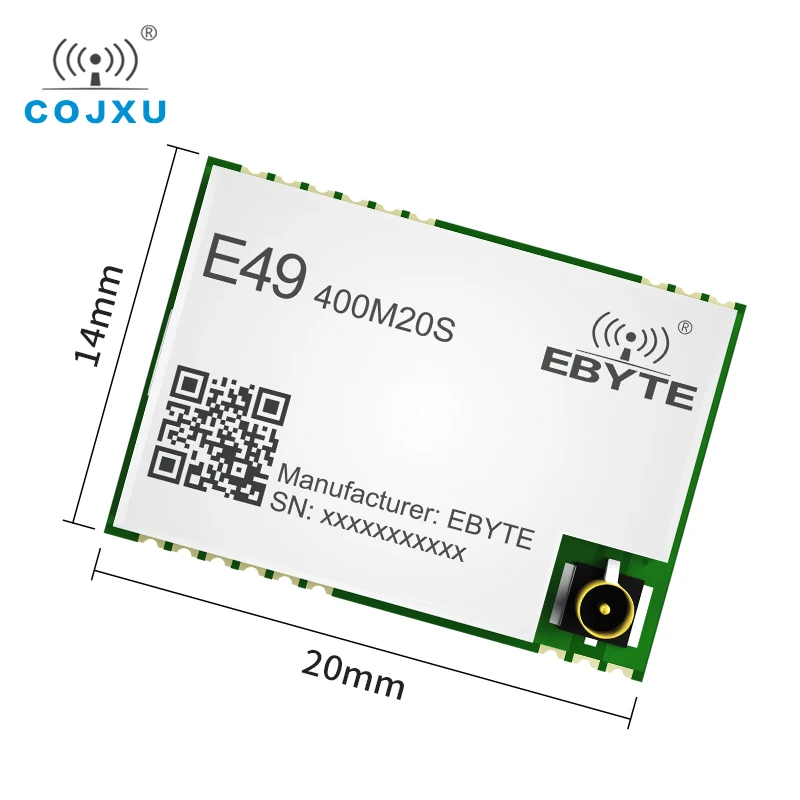

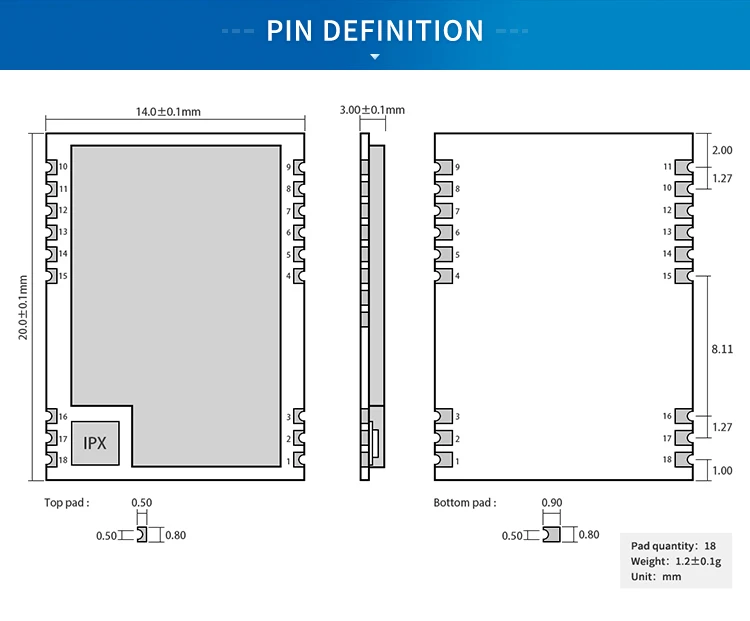

Размеры
20*14 мм
-

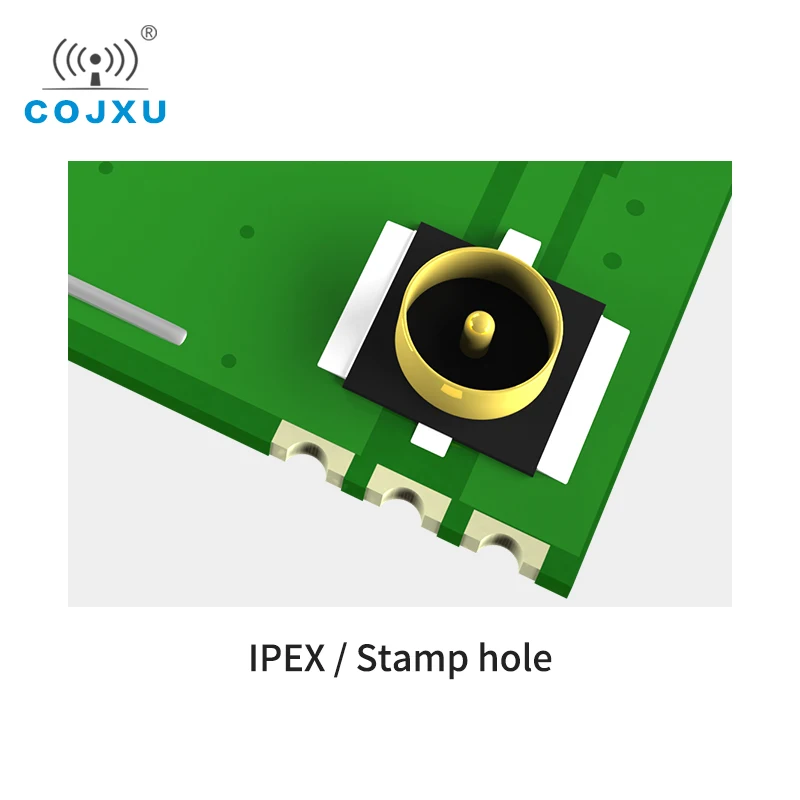

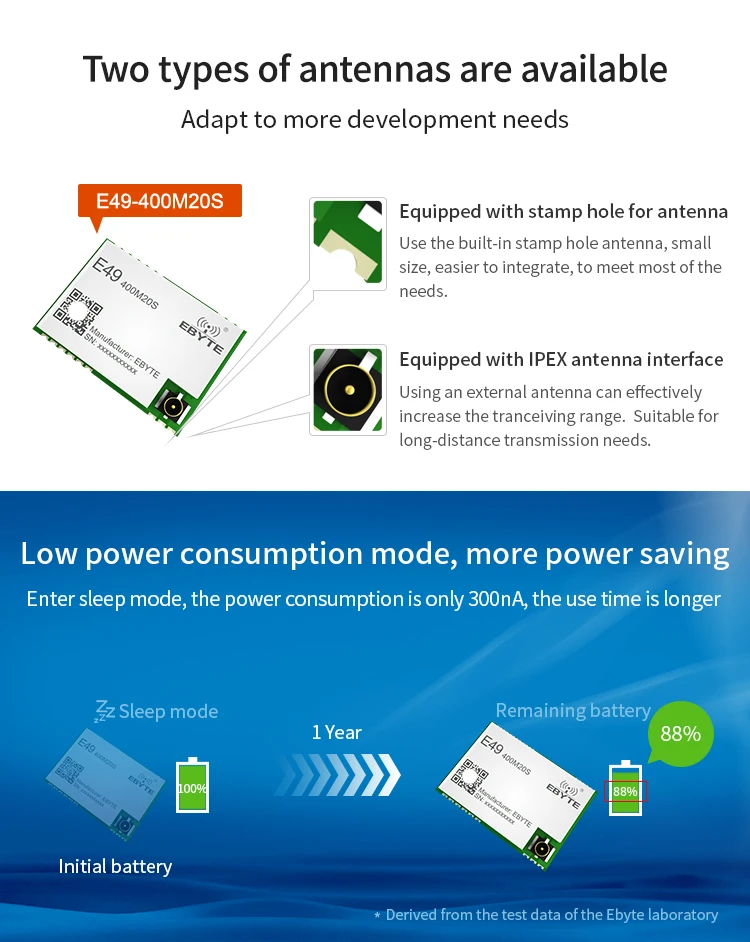

RF интерфейс
IPEX/штамп отверстие
Эквивалентное сопротивление составляет около 50 Ом
Вес продукта
1,2 ± 0,1 г
Четкий и открытого типа, высота антенны 2,5 метров, скорость передачи данных 2,4 кбит/с
