Чистый класс А германиевая трубка односторонний выходной трансформатор передний этап, Плата усилителя для наушников, Односторонний выход, сбалансированный выход, односторонний сбалансированный выход одновременно, или по индивидуальному заказу в соответствии с требованиями. Код платы: LG-151L
4 трубки этой линии усилены, 20 В постоянного тока Рабочее напряжение, двухканальный рабочий ток составляет около 200 мА. Его рабочий ток большой, движущая сила сильна, сигнал работает в линейной области трубки, это не легко вызвать искажение сигнала, И эффект современного высокоиндексного низкого искажения схемы операционного усилителя, очевидно, отличается, особенно очарование и прочность, Операционный усилитель не может сравниться с этой линией!
LG-151L двухканальный. Первый этап, одна силиконовая трубка, концевое усиление, прямое соединение, второй этап, германиевая трубка, класс А, выход коллектора, второй этап, усиление линии, без большой петли, негативные отзывы, звук толстый, мягкий и очаровательный. Ностальгическая линия, подходит для высокоточного аудиовхода. Общая сумма статического рабочий ток двух каналов составляет более 200 миллиампер, и схема усиления составляет около 7,5 раз.

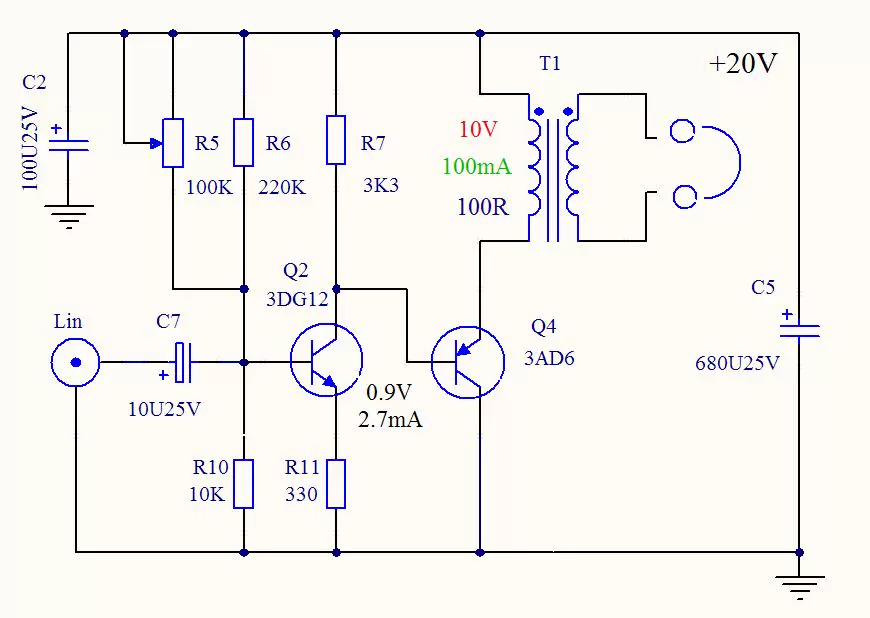

Примечание: Эта схема не включает выпрямление и фильтрацию, следующая схематическая схема только для справки.

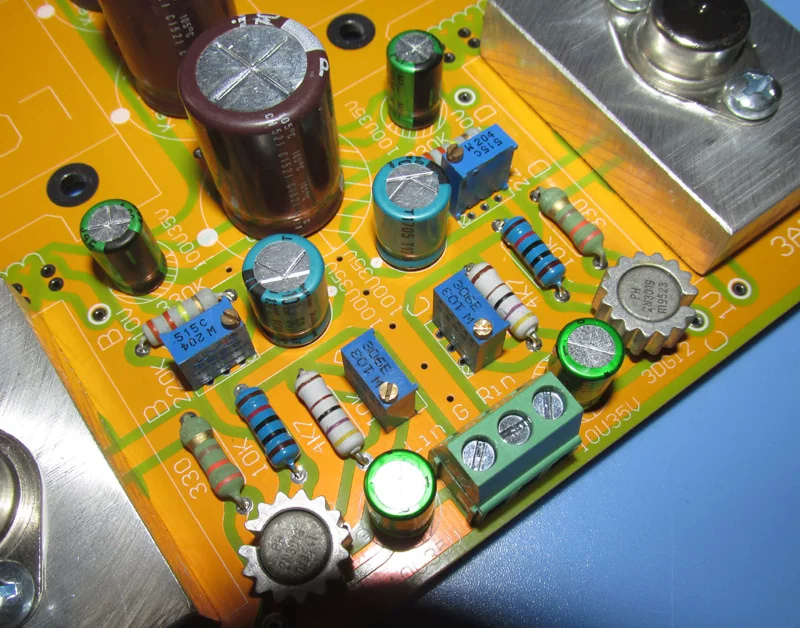

Эта печатная плата изготовлена из превосходных материалов. Первый этап усиливает использование американских или импортных военных железных транзисторов чехол, а второй этап использует 3AD6 германиевые трубки или Nissan Hitachi 2SB337 германиевые трубки для однократного выхода класса А. Графический прибор трубки сопряжен. Параметры ГЕРМАНИЕВЫХ трубок очень дискретны, и трудно подобрать пару из двух пар трубок и десятков трубок. Это занимает много времени и трудоемко. Невозможно сделать хороший звук без сопряжения и тщательной отладки.
Одноцветный звук класса А благородный и очаровательный, обладает сильным музыкальным вкусом, обладает отличной производительностью низких искажений и широким частотным откликом, теплым вокалом, богатыми деталями, сильными басами, большой динамический диапазон и сильная движущая сила. Это еще один любимый вариант для любителей музыки. Один выбор, не пропустите его, если вам нравится.
Этот аудиоусилитель с первых лет эры германиевой трубки имеет хорошую звуковую линию для аудиоусилителя кинопроектора.

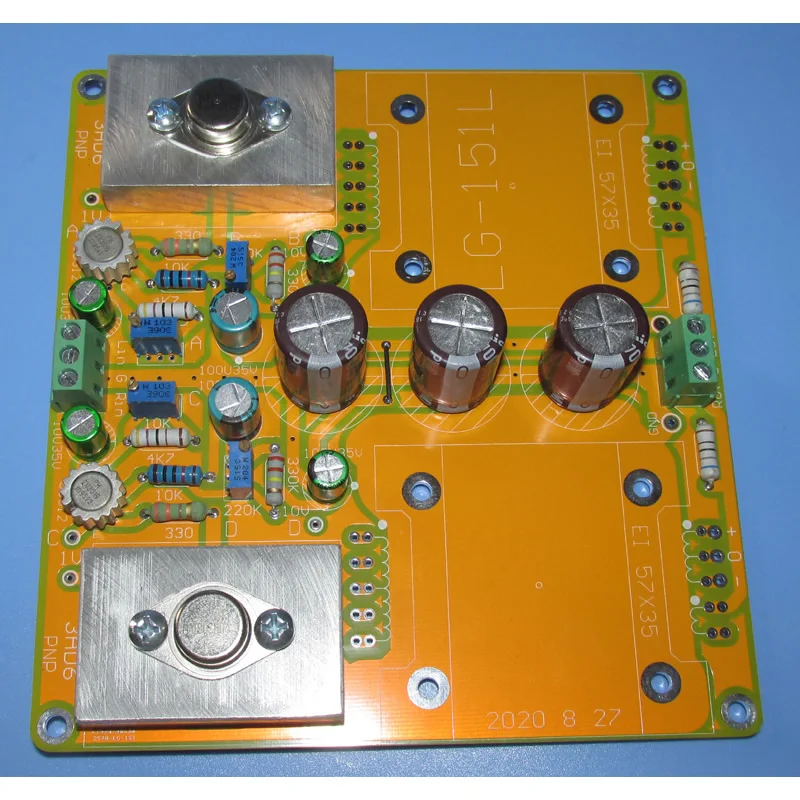

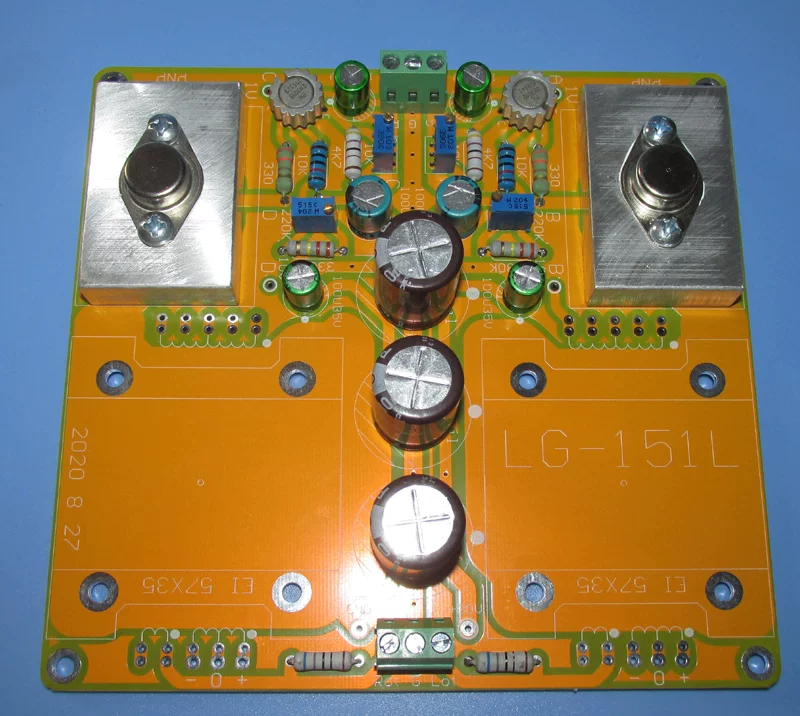

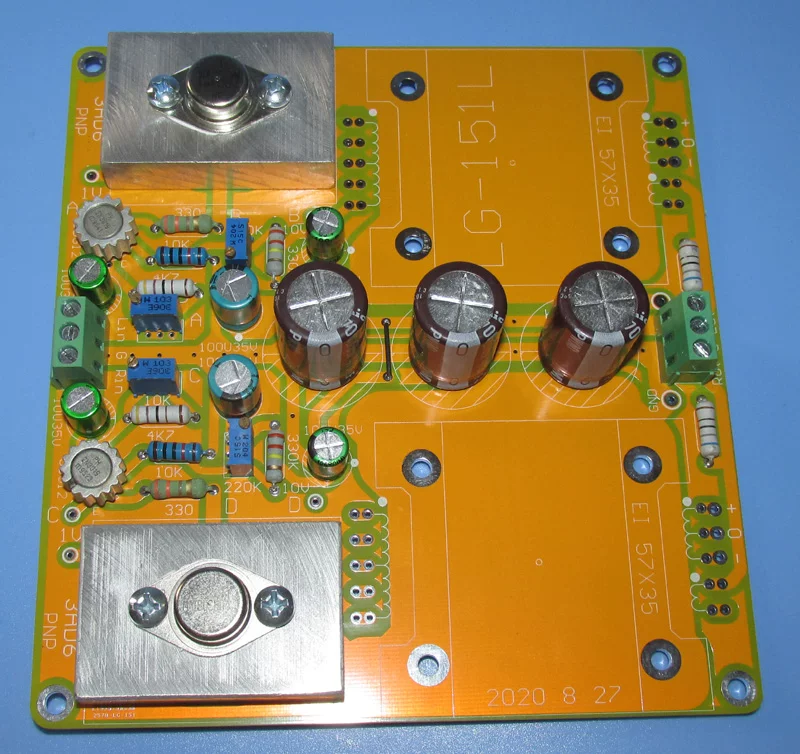

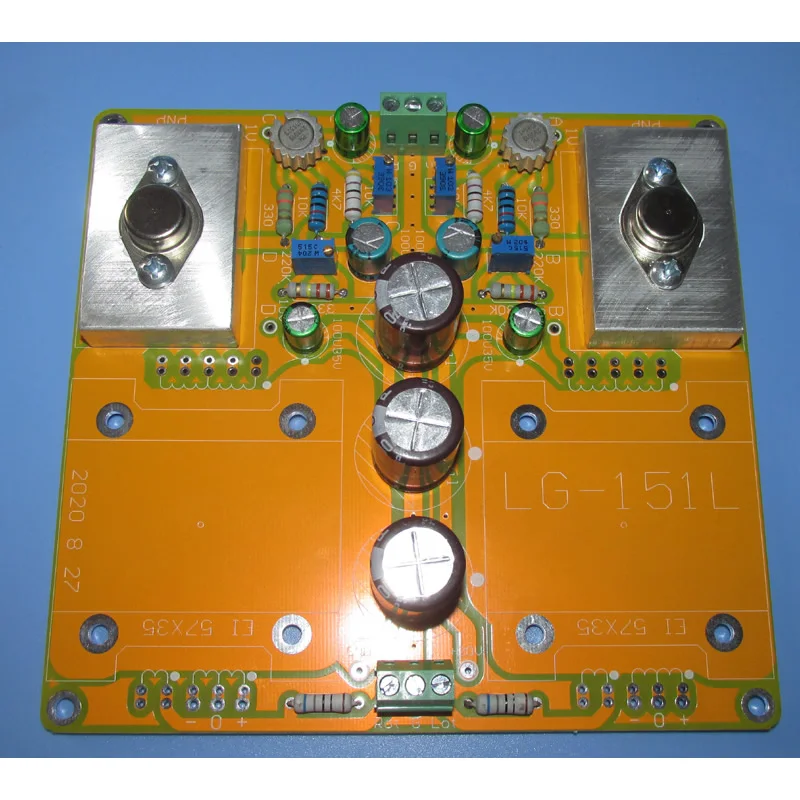

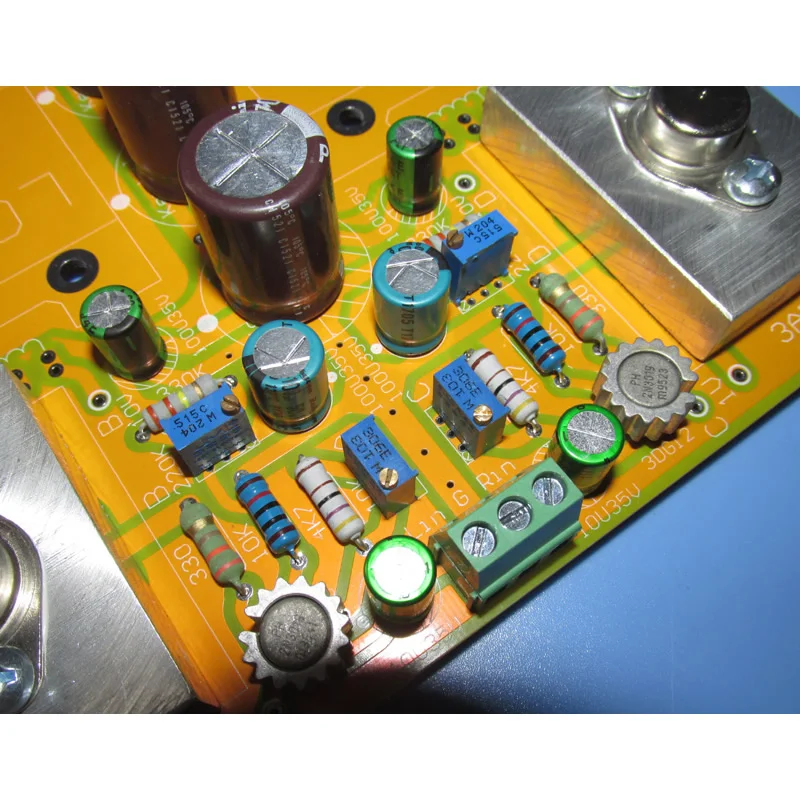

Двухсторонняя печатная плата, толщина 2 мм, 152 × 142 мм, двойная моно конструкция, одна точка заземления, Тихая линия.
Бортовой трансформатор принимает Железный сердечник EI 57 × 35 мм Z11, а трансформатор использует многослойную и сегментированную технологию. Железный сердечник имеет воздушные зазоры, которые могут пройти постоянный ток 100 мА.
Характеристики этой печатной платы 1: силовая трубка, триодный графический инструмент переменного и постоянного тока, динамическая точность соответствия 2: позолоченный ввод трубки, продвижение позолоченных ГЕРМАНИЕВЫХ труб на выходе. 3: сопротивление в основном Импортировано 1 Вт, что является безопасным и надежным. 4: ELNA, японские бренды и многие другие дополнительные компоненты конденсатора. 5: выходной трансформатор может быть настроен индивидуально.
LG-151L готовая доска оснащена выходным трансформатором.
LG-151L готовая доска не оснащена выходным трансформатором.
Одиночная покупка поддержки LG-151L готовой платы выходной трансформатор.
Спецификации выходного трансформатора могут быть настроены в соответствии с требованиями. Например, наушники 300Ω или Предварительный Выход 600Ω, это может быть Односторонний выход или сбалансированный выход.
EI 57 × 35 мм Z11 Железный сердечник Спецификация трансформатор используется в качестве трансформатора источника питания. Силовой трансформатор составляет около 18 Вт. При использовании в качестве трубного усилителя класса a выходной трансформатор имеет номинальную мощность около 5 Вт. Выходная мощность в этой линии составляет 1,6 Вт. 1,6 W для наушников и пре-этап. Движущая сила сильна и мощна.

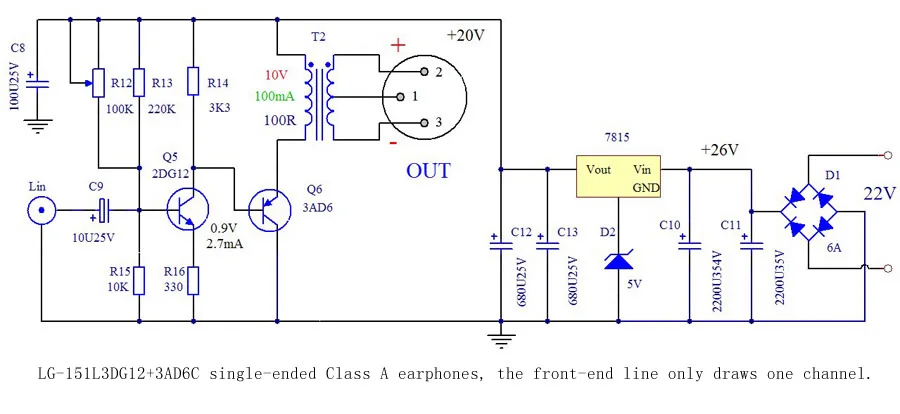

Полная схема приведена ниже для справки
