Последнее обновление: 29.04.2022

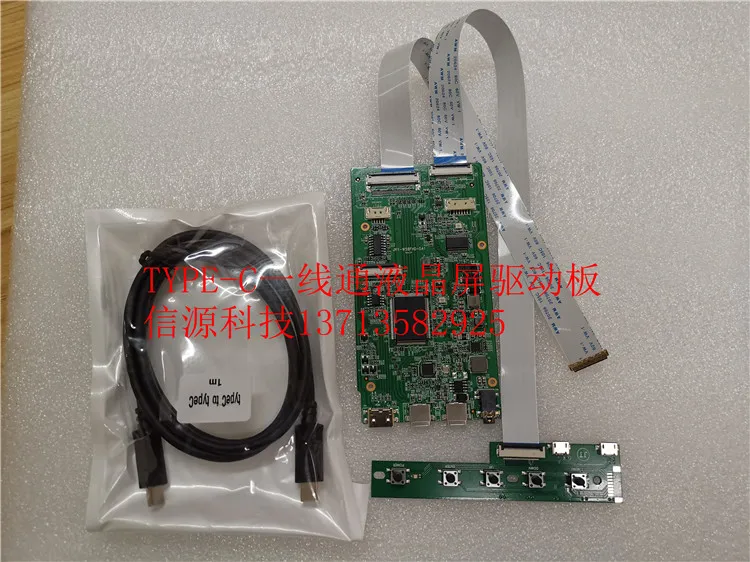

Тип 1: плата драйвера + кабель экрана + кнопка
Тип 2: плата драйвера + кабель экрана + кнопка + Удлинительный кабель типа C «Папа-папа»
Тип 3: плата драйвера (литиевые батареи могут быть встроены) + кабель экрана + кнопка
Тип 4: плата драйвера (могут быть встроены литиевые батареи) + кабель экрана + кнопки + Type-C штекер-штекер удлинитель
Тип 5: плата драйвера + кабель экрана + кнопка
Тип 6: плата драйвера + кабель экрана + кнопка + Удлинительный кабель типа C «Папа-папа»
Перед покупкой, пожалуйста, предоставьте подтверждение модели ЖК-экрана, плата драйвера должна сжечь соответствующую программу.
Программа программирования по умолчанию типа со встроенным интерфейсом литиевой батареи-1920X1080 две серии литиевых батарей 5000ма.
Функциональный обзорПлата JRY-W5BFHD-EV1-это плата драйвера дисплея FHD со встроенной функцией TYPE-C и максимальным разрешением 1920X1080 @ 75 Гц.
* Поддержка вывода сигнала интерфейса e-DP.
* Несколько языков OSD на выбор.
* Программное обеспечение на материнской плате поддерживает онлайн-обновления.
* Поддержка сенсорного экрана.
* Поддержка HDMI1.4.
* Поддержка функции usb-хаб, используйте внешнюю клавиатуру для реализации двух внешних портов USB2.0 для подключения мыши и клавиатуры.
* Поддержка двустороннего протокола источника питания PD.
* Поддержка выходного усилителя мощности 2x2W (4Ω).
* Тип порта sup-порта s, режим Alt
Интерфейс Type-C может поддерживать функции передачи данных, внешней зарядки и отображения изображений. Мобильные Телефоны Huawei (Mate10/Mate10 Pro/P20/P20 Pro/Mate20) и телефоны hammer (R1/Nut 2pro) поддерживают одинаковый экран и интерфейс компьютера. Поддержка сенсорного экрана, мобильный телефон и входного сигнала ноутбука Type-C, которым можно управлять с помощью сенсорного экрана. Порт Type-C также поддерживает внешний источник питания 5В, максимум 3а.
Поддержка 40-контактного интерфейса сенсорный ЖК-экран «все в одном».
Характеристики платы
\ \Видео вход
\ \ \HDMI
\ \1920x1080 @ 75 Гц
\ \Версия HDCP
\ \1,4
\ \TYPE-C
\ \1920x1080 @ 75 Гц
\ \Двухстороннее управление
\ \USB2.0 концентратор
\ \Блок питания
\ \Постоянный ток 5 ~ 20 в
\ \Энергопотребление в режиме ожидания
\ \<0,25 Вт
\ \Панель
\ \Тип экрана
\ \TFT ЖК
\ \Экран интерфейс
\ \E-DP
\ \Максимальное разрешение
\ \1920x1080 @ 75 Гц
\ \Защита от напряжения привода
\ \3,3 В (R33),5 В (R5)
\ \Выход для наушников
\ \> 150 МВт (32 Ом/0 дбсигнал)
\ \Выход динамика
\ \2x2 Вт (4 Ом) THD + N<10% @ 1 кГц
\ \Светодиодный
\ \Метод затемнения
\ \ШИМ
\ \Кнопка
\ \Мощность, KEY1, KEY2, авто, меню, дополнительно
\ \Язык осдлинга
\ \Китайский/английский/немецкий/Корейский/Французский/Испанский/японский и многие другие языки
\\
\

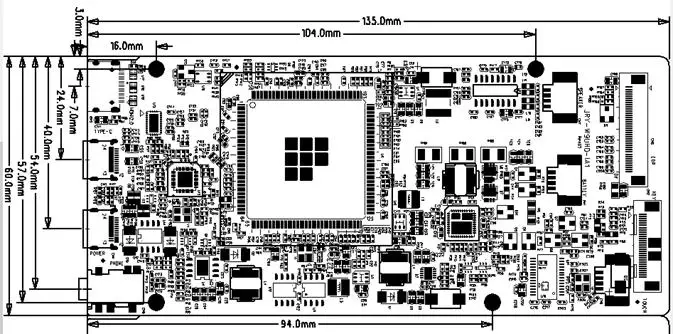

Панель управленияПечатная платаКорреляционный размер и спецификация
\
1.Печатная платаТолщина+Самая высокая часть ≤ 7 мм
\
2.Печатная платаДлина = 135 мм
\
3.Печатная платаШирина = 60 мм
\
4.Печатная платаТолщина пластины = 1,2 мм
\
Характеристики отверстий для винтов:Диаметр 2,0 мм отверстия для винтов, см. Схему конструкции для размера и координат отверстия
\
\
\
