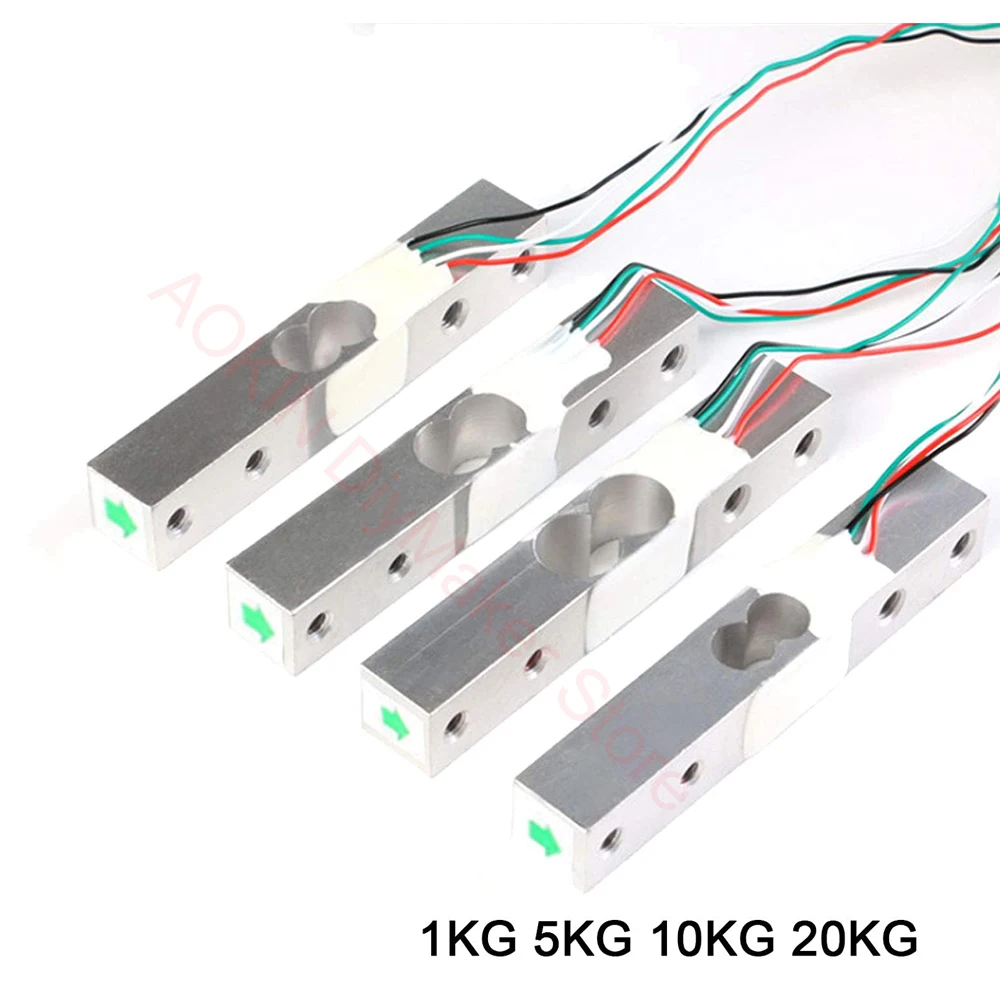

Весоизмерительная ячейка 1 кг 5 кг 10 кг 20 кг HX711 AD, модульный датчик веса, электронные весы, датчик весового давления из алюминиевого сплава

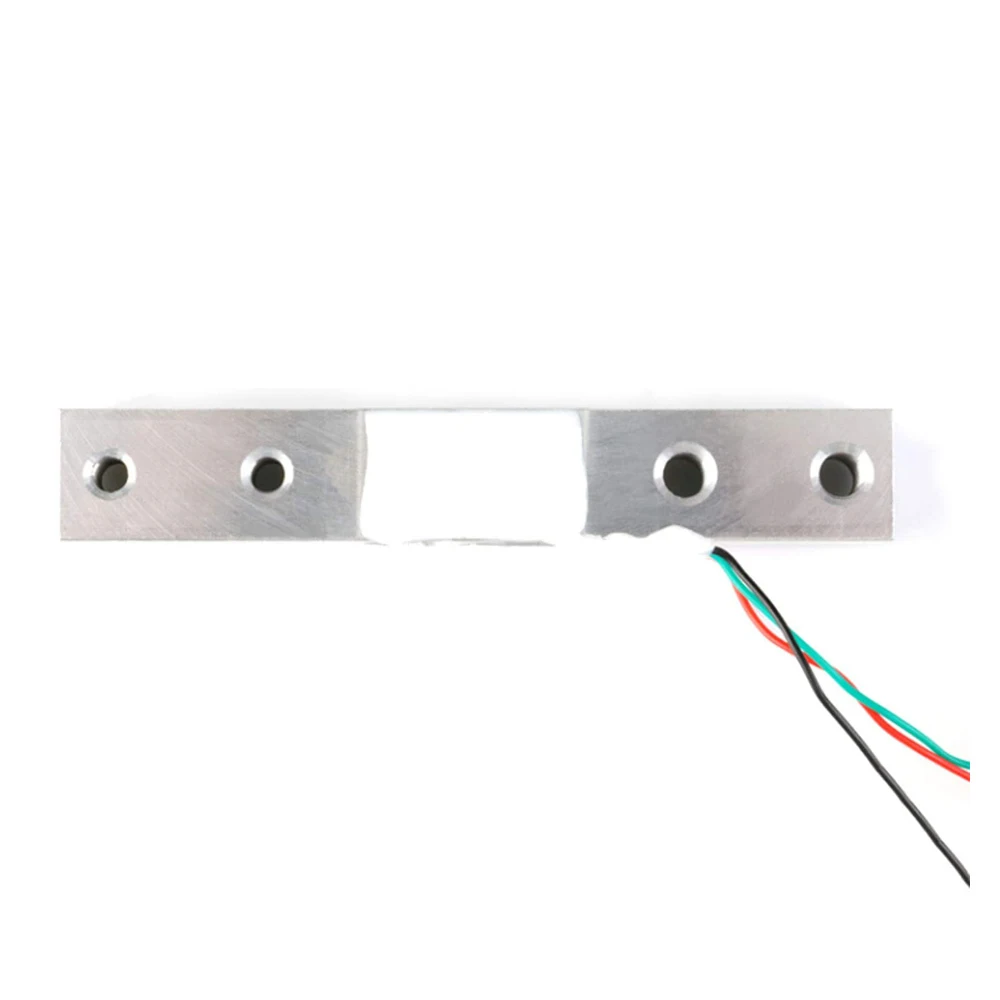

Датчик нагрузки:

4 провода, просты в использовании. При напряжении 5-10 В при вождении изменение силы непосредственно выводится в качестве сигнала напряжения.

1 кг точность 0,1 г/5 кг точность 1 г/10 кг точность 1 г/для детей до 20 кг по самой низкой цене, точность 2Г

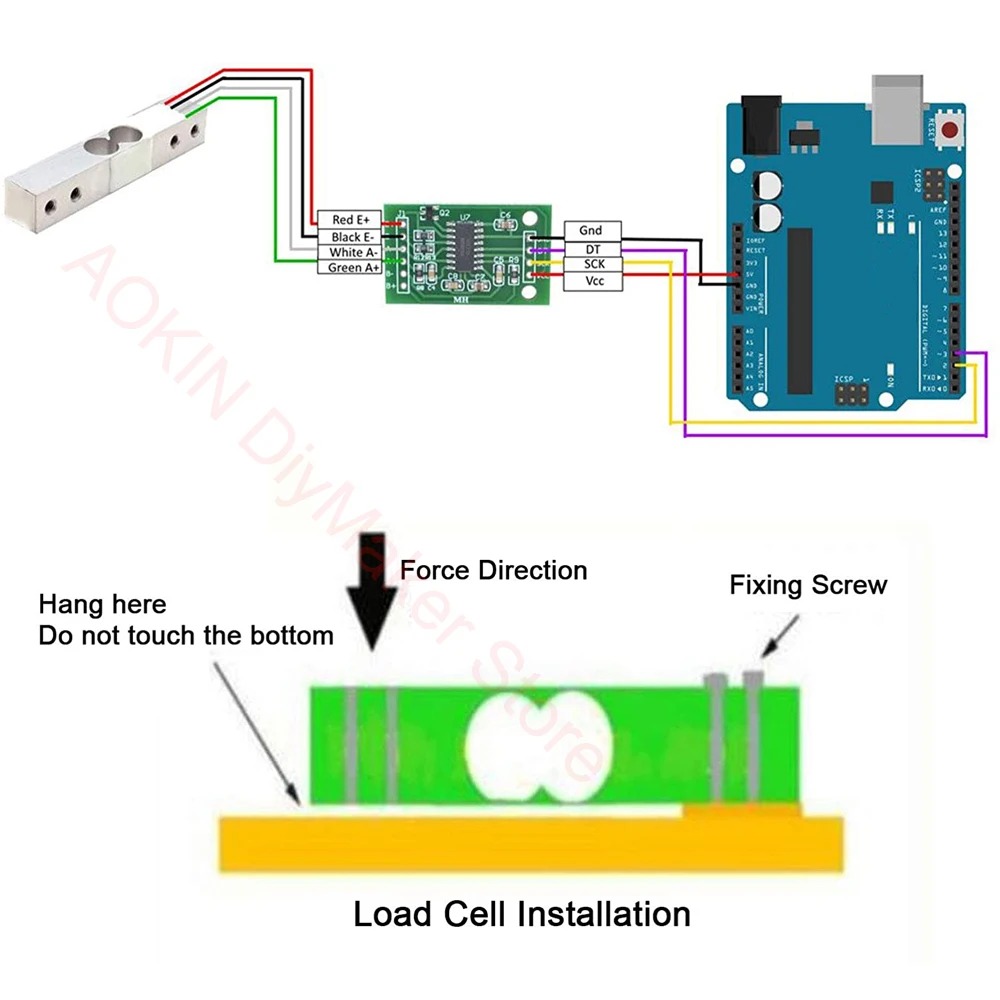

Подключение:

Красный к E +/черный к E- /зеленый к A +/белый к A-

Инструкции:

Один конец датчика фиксируется винтовым отверстием, а другой конец оставляется в воздухе.

Применяйте силу в направлении, указанном на этикетке.

Пожалуйста, будьте осторожны, чтобы не нажимать непосредственно на белую латексную часть, чтобы избежать повреждения датчика.

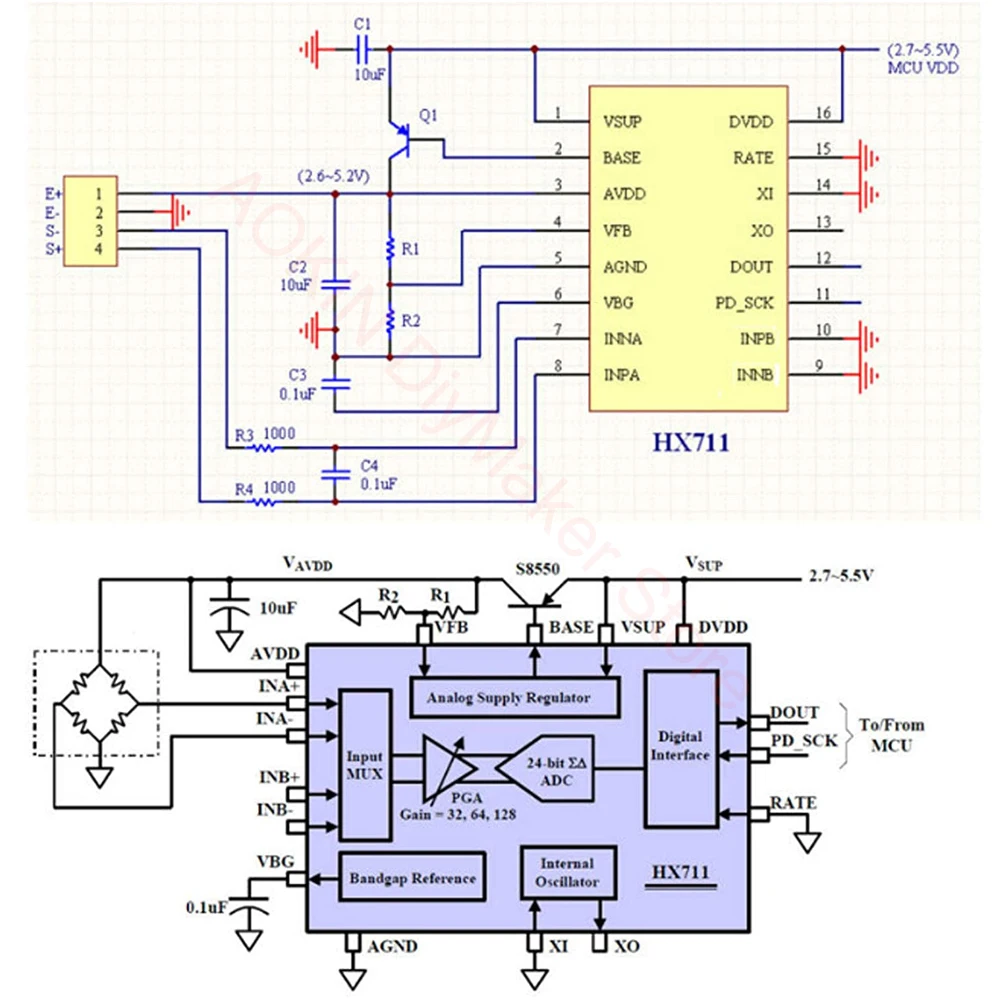

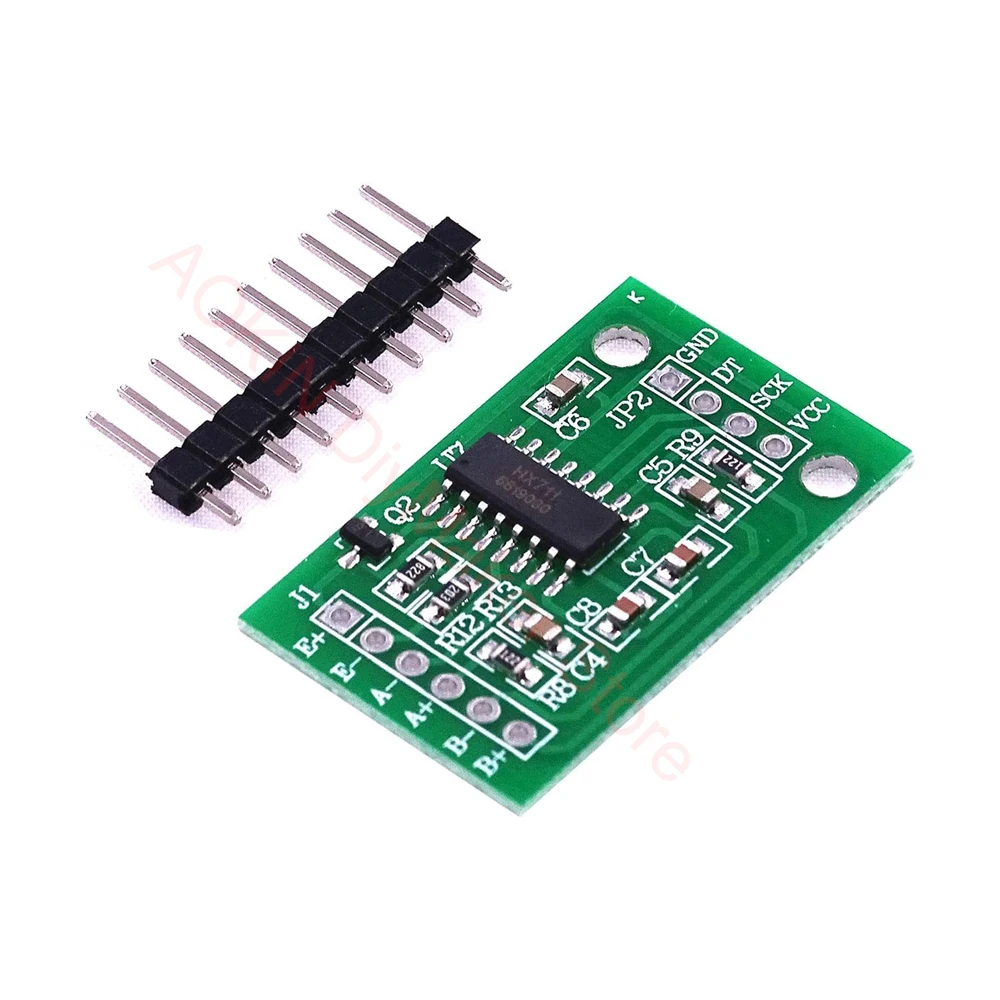

Модуль HX711:

Это 24-битный аналого-цифрового преобразователя с чип Специально разработанный для высокоточного ячейки загрузки, два аналоговых канала входы и внутренний интегрированный 128 увеличение времени программируемый усилитель.

Параметр:

1. Двусторонний дополнительный дифференциальный вход;

2. Программируемый усилитель с низким уровнем шума на микросхеме с возможностью выбора размера 64 и 128;

3. Схема регулятора напряжения на чипе может непосредственно обеспечивать питание внешних датчиков и преобразователя A/D на чипе;

4. Осциллятор часов на чипе не требует каких-либо внешних устройств, а внешний кристалл или часы также могут использоваться при необходимости

5. Питание от цепи автоматического сброса;

6. Простое цифровое управление и серийная связь: все элементы управления вводятся контактами, и регистры на чипе не должны быть запрограммированы;

7. Скорость передачи данных на выходе 10 Гц или 80 Гц может быть выбрана;

8. Одновременно подавляет помехи 50 Гц и 60 Гц;

9. Типичный Рабочий ток: <1.7ма

10. Ток отключения питания: <1μA

11. Диапазон рабочего напряжения: 2,6 ~ 5,5 V

12. Диапазон рабочих температур: -20 ~ + 85 ℃

Посылка:

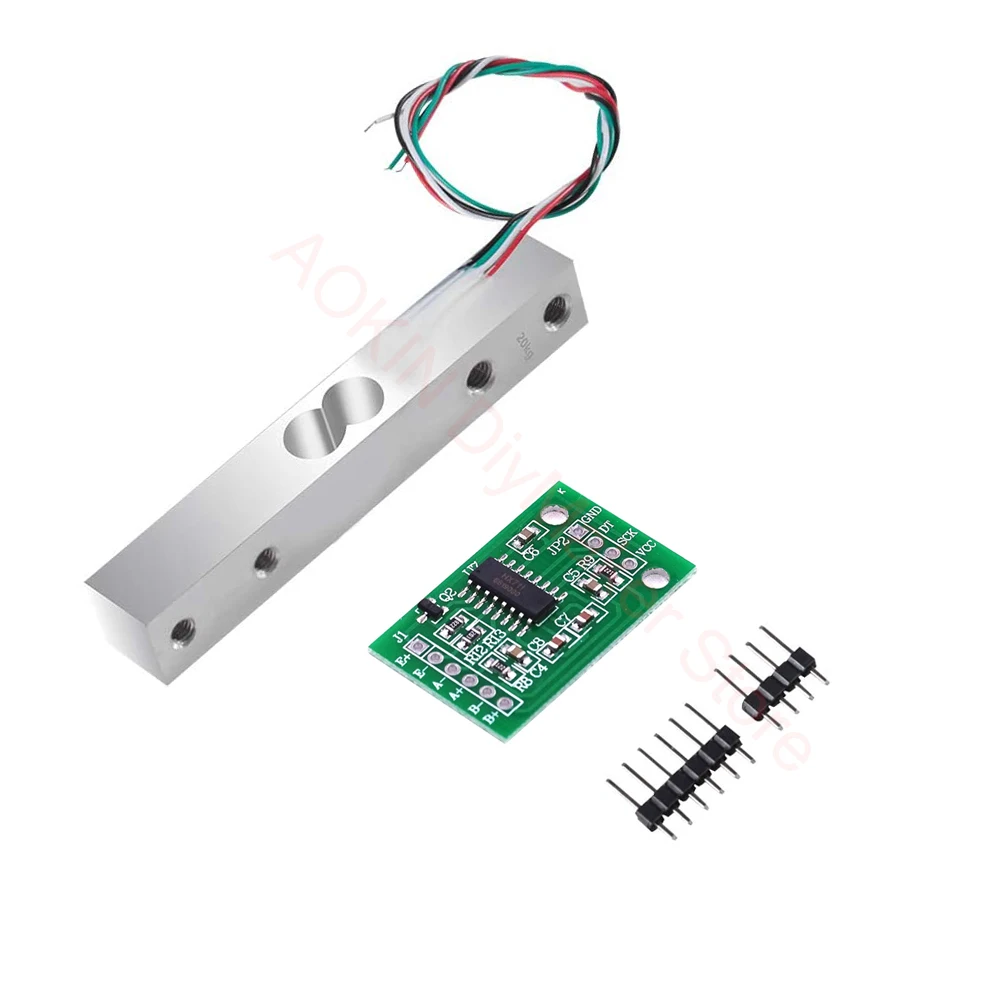

1 x датчик нагрузки 1 кг

1 x HX711 24BIT прецизионный ADC модуль
