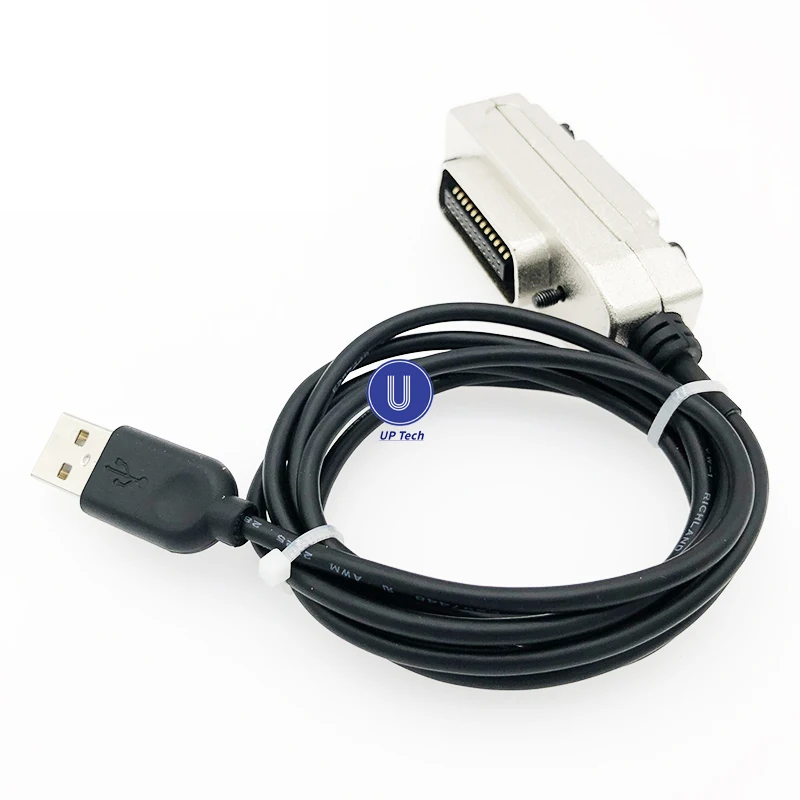

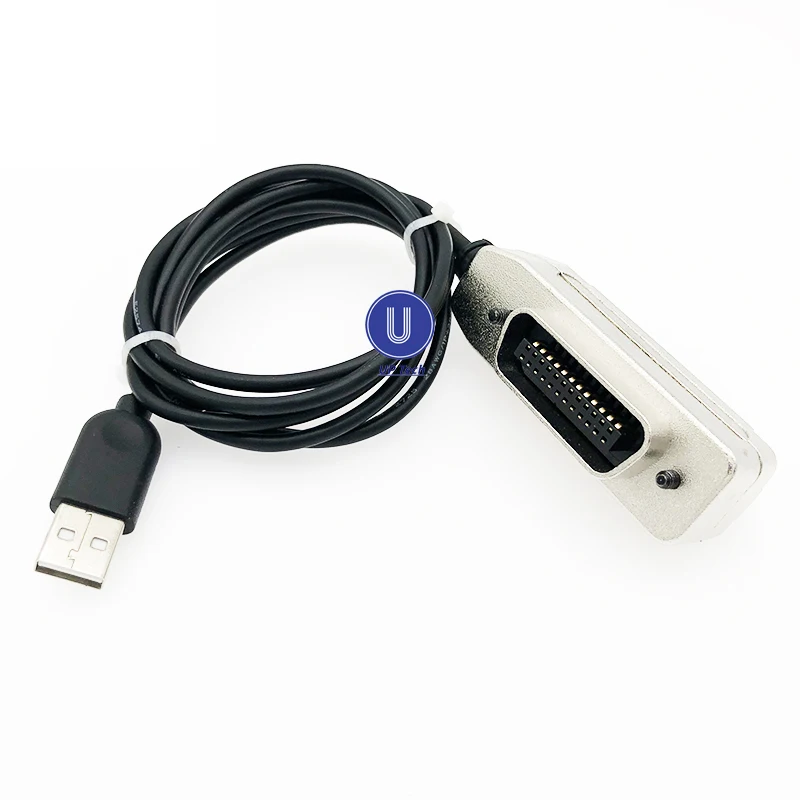

Коннектор gpi к USB USB к gpi, преобразование gpi USBGPIB-USBCDC, совместимый с интерфейсом прибора Prologix IEEE-488 H021

Этот кабель выполнен исключительно вручную, что занимает несколько раз.

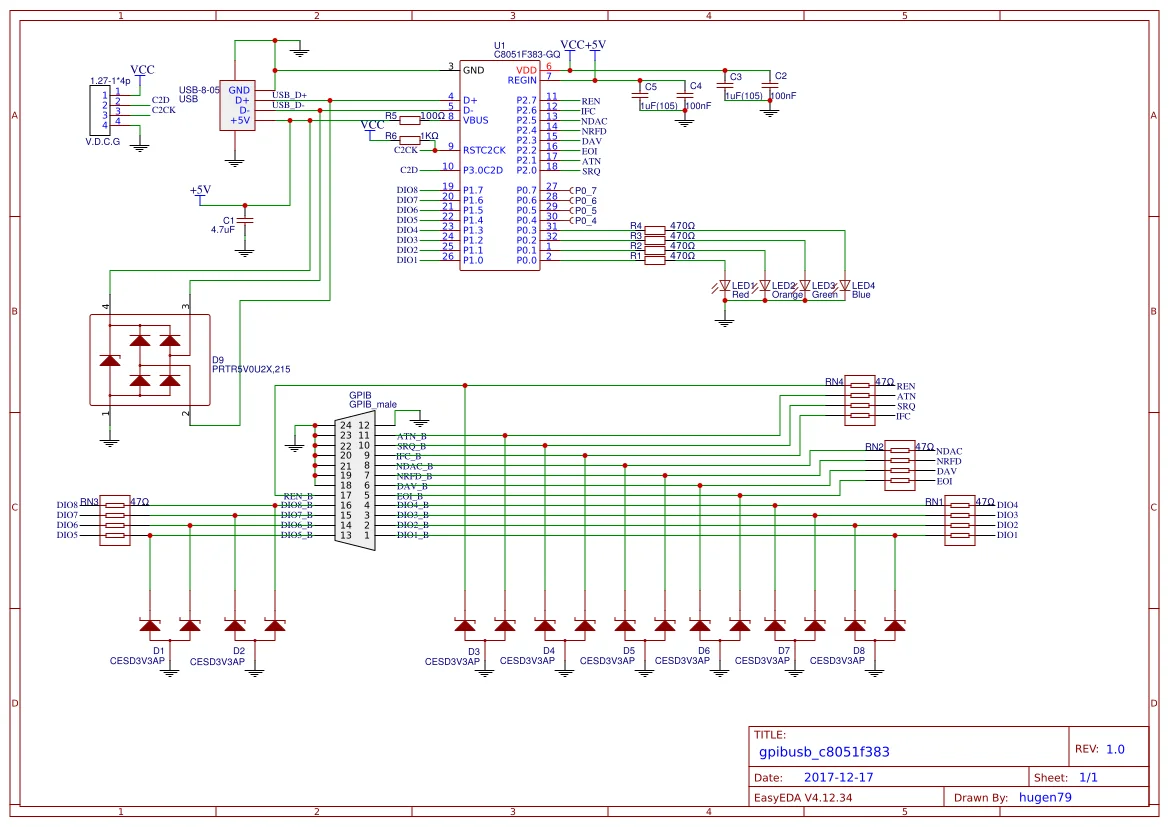

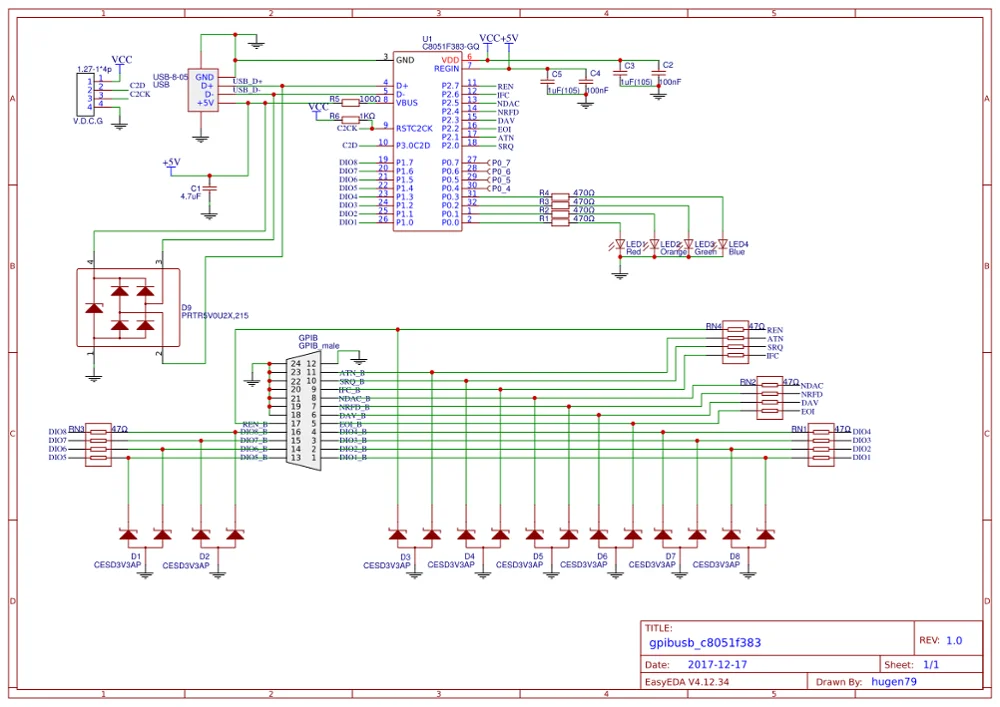

Модифицируйте GBIP на USB-устройство, разработанное из Японии fenrir, основной контроль изменен на C8051f383-GQ посылка вке. Согласно Руководству по данным C8051f383, он может удовлетворить возможности 10 или около того драйвера прибора, избавляя от необходимости в дополнительных чипах драйвера и увеличивая ESD защиту интерфейса обеспечивает стабильную работу. Более компактная печатная плата может быть установлена в стандартный корпус интерфейса GBIP для обеспечения надежного соединения.

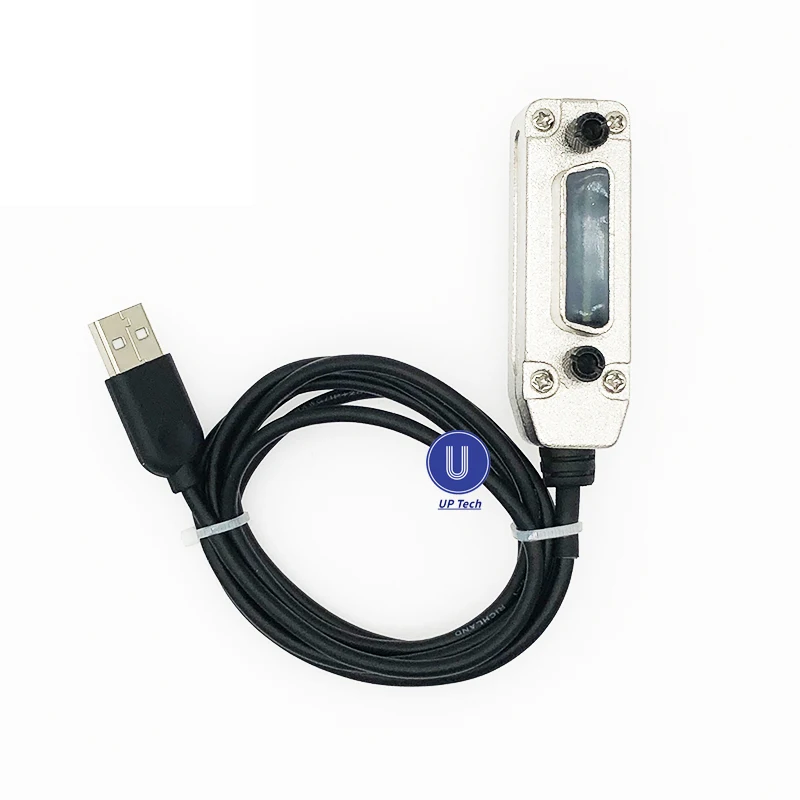

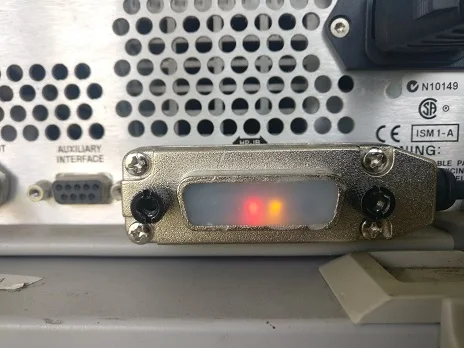

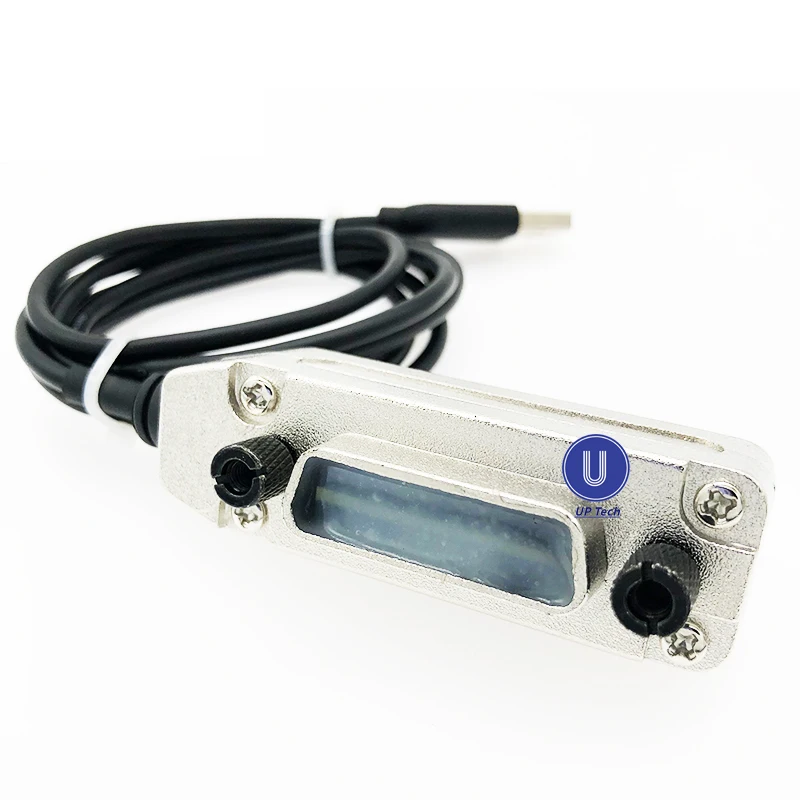

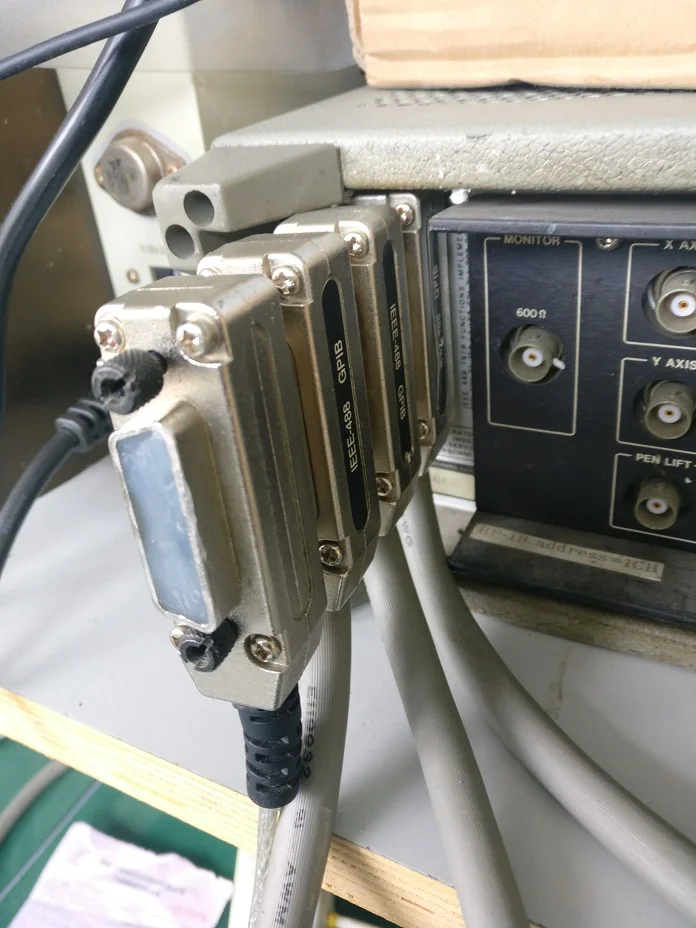

Обеспечивает прямое склеивание проводов к стилю корпус для печатной платы. Провод прямого склеивания сохраняет два интерфейсных винта и более надежно подключается к инструменту.

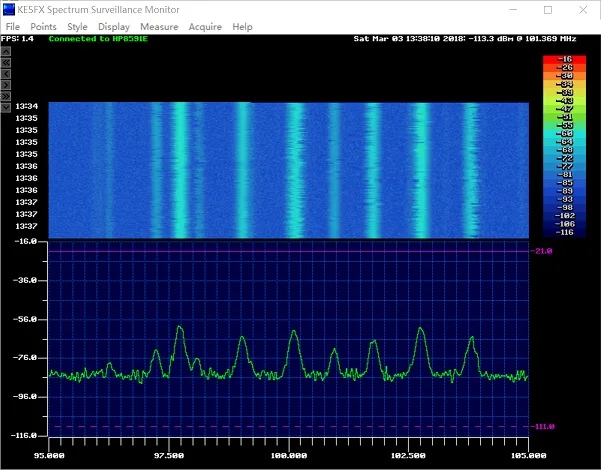

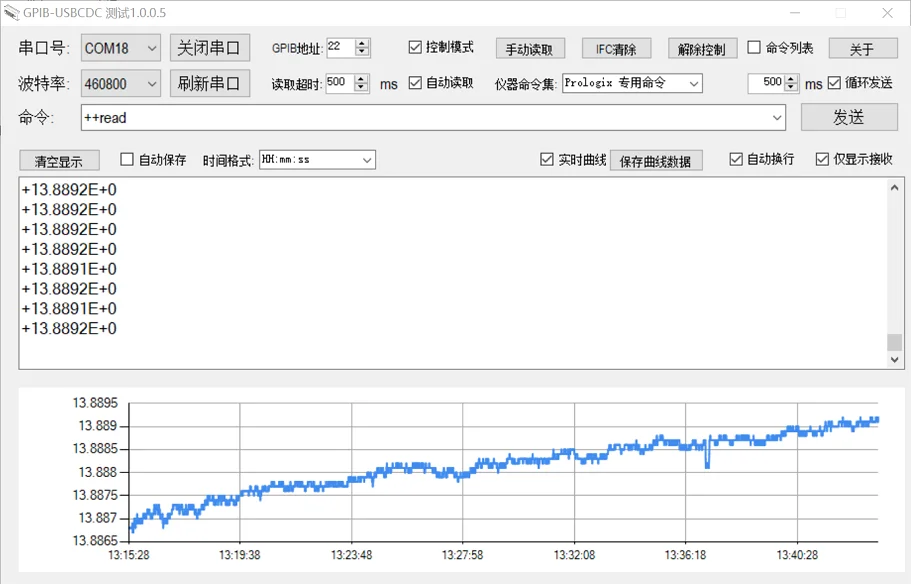

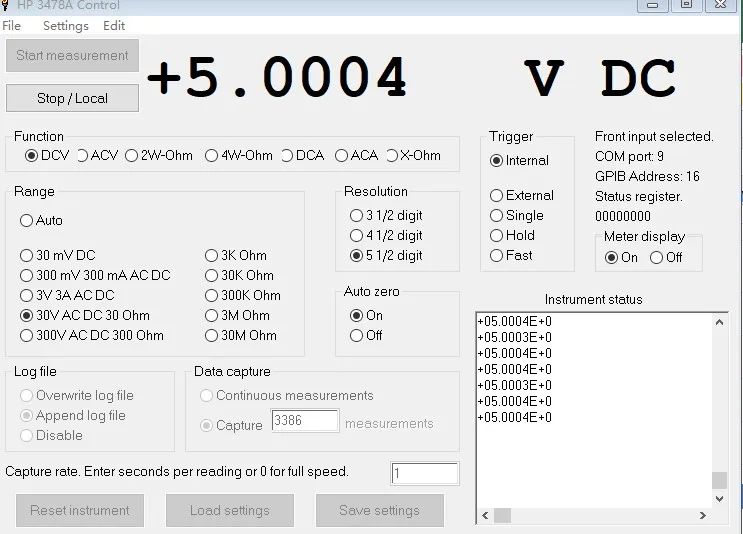

Оригинальная версия fenrir доступна на https://fenrir.naruoka.org/archives/000944.html Fenrir оригинальный Github https://github.com/fenrir-naru/gpib-usbcdc Совместим с Prologix, вы можете использовать большое количество совместимого программного обеспечения Prologix Официальный сайт Prologix http://prologix.biz/gpib-usb-controller.html Используйте команду, чтобы сослаться на информацию, связанную с Prologix http://prologix.biz/gpib-usb-6.0-faq.html Драйвер и некоторые Доступные ссылки на программное обеспечение: https://pan.baidu.com/s/1i1Is4Mn2fG7fngyJAKWWog пароль: pxmp

Примечание:

1. Это оборудование сделай сам, припаянное вручную, протестированное и отправленное, доставка 2-3 дня 2. C8051f383 имеет больше функций VREF, чем C8051f387, используемый оригинальной fenrir. При попытке самостоятельно скомпилировать прошивку, сначала необходимо отключить pin-код VREF. Когда порт ввода-вывода инициализирован, измените REF0CN = 0x18.
