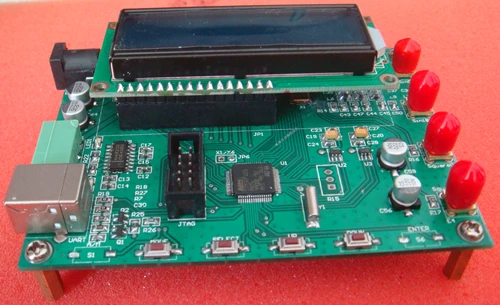

Модуль AD9850/AD9851DDS версии V2
Доставка по умолчанию-Ad9850; Разница в функциях Ad9851: частота может достигать 60 МГц, с функцией умножения 6 частот, другие функции похожи
И. Особенности модуля:
1. Выводит двусторонний дифференциальный синусоидальный сигнал до 40 МГц, а Выходная часть имеет фильтр нижних частот; Одновременно выводит двусторонний квадратный сигнал;
2. Управление амплитудой: точность управления 10 бит;
3. Программное управление рабочим циклом: 12-битная точность управления;
4. Функция линейной развертки (рампа FSK) использует 32-битный высокоскоростной MCU(STM 32f103), а Ad9850 использует управление режимом параллельного порта, что значительно улучшает скорость развертки по сравнению с версией V1;
5. Дизайн и материалы этого модуля очень особенны, что очень помогает повысить стабильность и надежность модуля; Стабильность сигнала очень хорошая.
6. USB/последовательный порт/кнопка-нажмите на выходную частоту, с ЖК-дисплеем, может интуитивно понять текущую выходную частоту, и очень удобно менять частоту, амплитуду, коэффициент работы, можно управлять вручную без ПК.

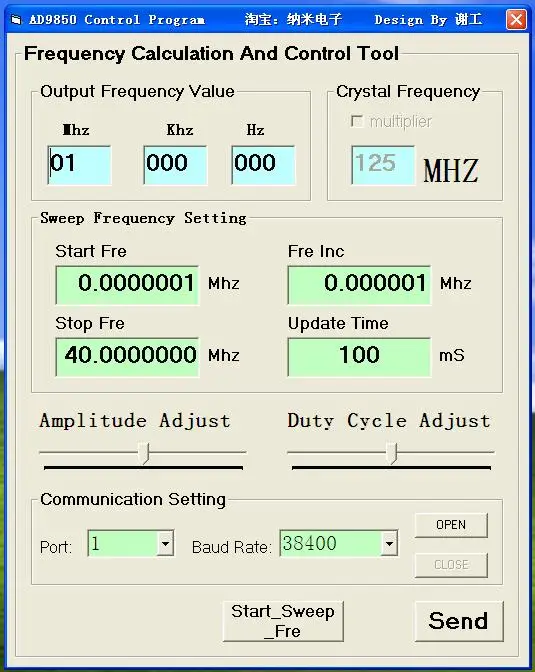

7. Программное обеспечение ПК может использоваться для управления модулем через интерфейс USB, а программное обеспечение управления красивое и интуитивно понятное;
8. Двойной интерфейс: интерфейс USB, который может напрямую принимать питание от USB, очень удобен в использовании в ноутбуке. Кроме того, интерфейс последовательного порта зарезервирован для облегчения модуля управления через другой микроконтроллер.
9. Он имеет функцию памяти и может сохранить последние настройки.
Во-вторых, модуль измерял форму волны:

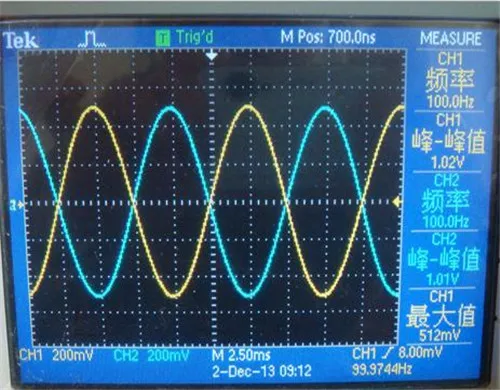

Выходная амплитуда синусоидальной волны 100 Гц 1 в

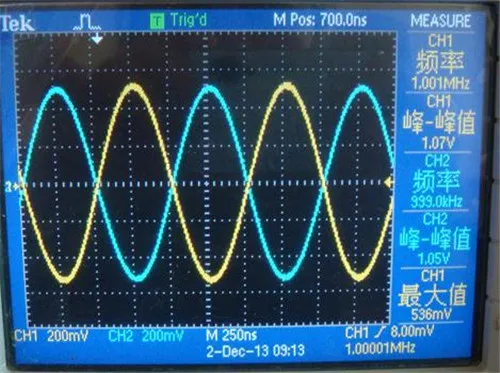

1 МГц Выходная амплитуда синусоидальной волны 1 в

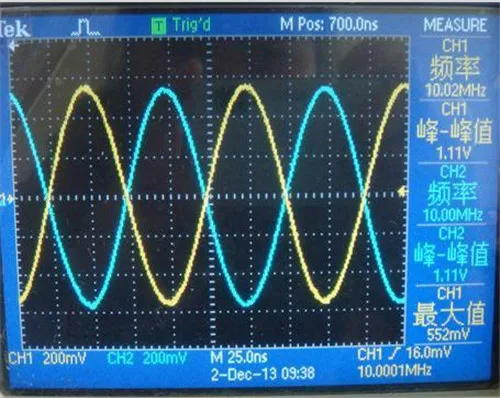

Выходная амплитуда синусоидальной волны 10 МГц 1 в

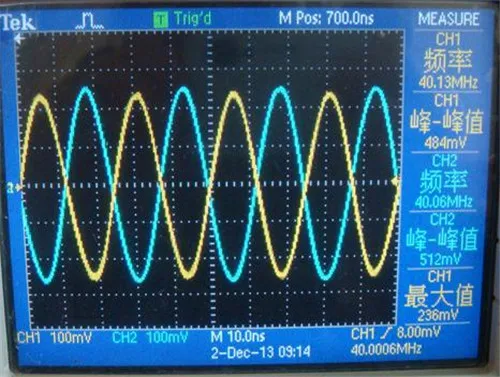

Выходная амплитуда синусоидальной волны 40 МГц более 400 мВ

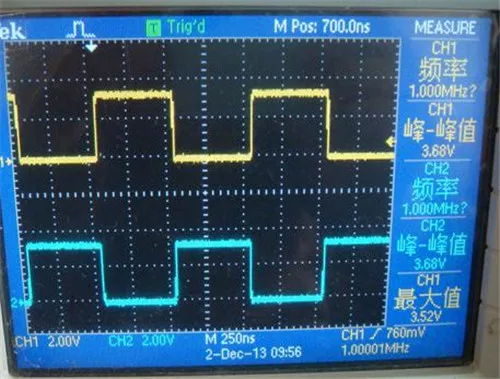

Выход прямоугольной волны 1 МГц 3,5 в

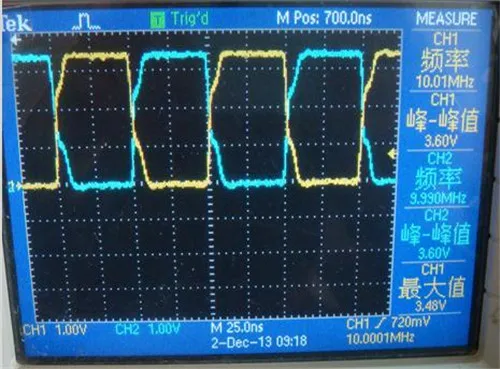

Выход квадратной волны 10 МГц 3,5 в
III. Применение модулей:
1. Высокочастотный программируемый источник сигнала;
2. Источник сигнала для тестирования (Синусоидальная волна, квадратная волна);
3. Источник сигнала для обслуживания;
IV. Параметры производительности модуля:
1. Рабочее напряжение: 5 В А (может питаться напрямую от USB);
2. Вывод двустороннего синусоидального сигнала с разницей фаз 180 градусов;
Двусторонний прямоугольный сигнал, фазовая разница 180 градусов, коэффициент работы можно регулировать от 0 до 100%;
3. Максимальная Выходная частота: 40 МГц;
4. Амплитуда выходного сигнала: 1vp_p (ниже 10 МГц, чем выше частота, тем меньше амплитуда)
5. Точность управления частотой: 1 Гц;
6. Амплитуда синусоидальной волны: 10 бит (регулируемый 0-1 ВВ _ P), обратите внимание, что Регулировка сигнала синусоидальной волны повлияет на сигнал квадратной волны;
7. Коэффициент мощности квадратной волны: 12 бит (регулируется от 0 до 100%);
