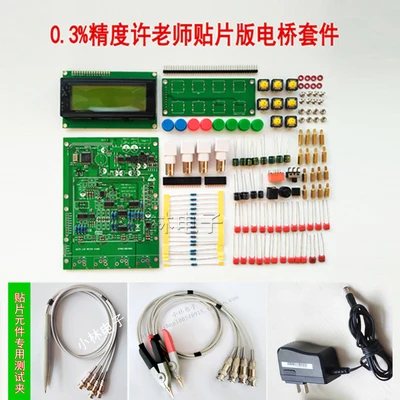

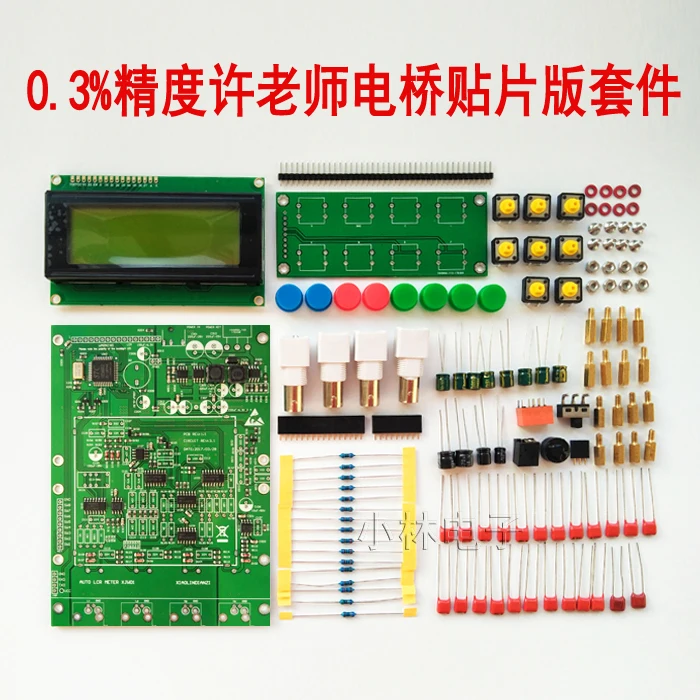

Цифровой мостовой тестер XJW01 LCR, индуктивность, конденсатор, резистор, ремешок, комплект ESR
Последнее обновление: 23.03.2022

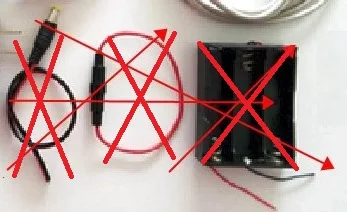

Теперь следующие вещи не включены.

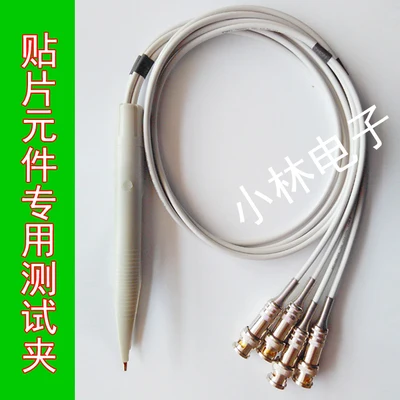

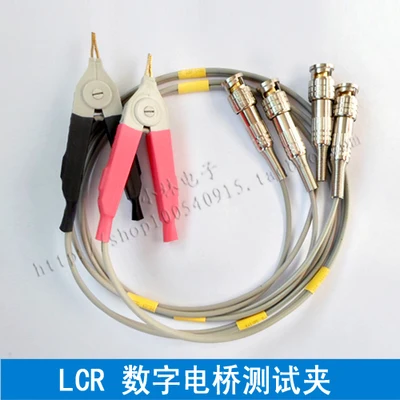

HC HP, красный зажим, LC LP, черный зажим
Измерение внутреннего сопротивления батареи:Проверка сопротивления,С 400-630V Конденсатор CBB напряжение составляет около 1 мкФ -- 5 мкФ на ESR, низкая постоянной ёмкости, универсальный конденсатор высокого напряжения с безопасности во всем мире. Сначала Измерьте ESR1 Конденсатор CBB, а затем Измерьте весь ESR2 в серии. Эквивалентное внутреннее сопротивление батареи esr2-esr1
Внешне доступный12 В свинцово-кислотные батареи или три секции 18650(С внешним аккумулятором помехи меньше, и значение измерения более стабильное, чем адаптер переключателя
ПоясHUAWEIВысокое качество 12V 1.0A адаптер питания, алюминиевое снабжение жилья светом, кронштейн, 18650, три секции контейнер под элемент питания +СтрахованиеШелк+ Линия постоянного тока(Батареи 18650 должны быть осторожны, чтобы не допустить короткого замыкания! И перегрузки)
Примечание: после того как вся машина собрана, только открытая цепь и короткое замыкание очищены и компенсированы
ТакжеПри смене различных тестовых приборов сбросить их
Основная плата была откалибрована до 0.3%. Пожалуйста, не восстанавливайте параметры по умолчанию! (точность параметров по умолчанию составляет 0.5%)
Будьте внимательныНе надоТакая операция:Нажмите «меню (меню), чтобы войти в главное меню. Затем нажмите «RangeRNG)», чтобы перейти в режим калибровки, нажмите еще раз CKey,Данные о текущей калибровке товара будут очищены!Третье: 100 Гц 1 кГц частота тестирования моста 7.8KH
По умолчанию Shen(Синьцзян Тибет отдаленные районы отправлены SF, разумная цена, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы изменить перевозку)
Отправка 60.1% точность проверки сопротивления точность и последующая Калибровка:
40 европейский, 1K, 3k, 9K, 10K, 100K

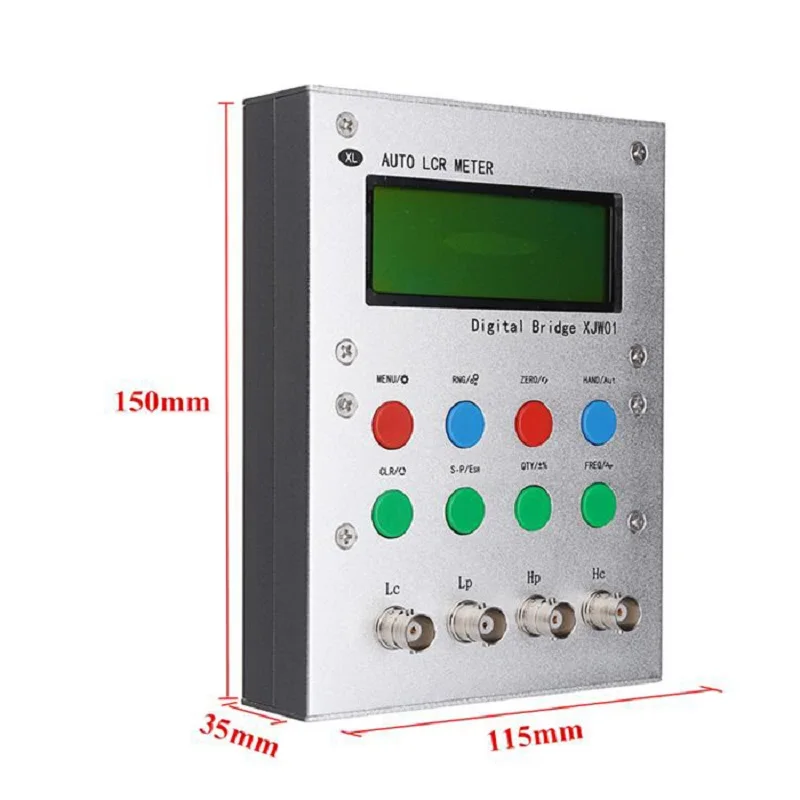

Размер алюминиевой оболочки: 150*115*35 размер пластиковой оболочки 200*175*70
I. Обзор Xu:КнигаLCRЦифровой мост, в основном используется для точного определения компонентовL,C,RПараметры с широким диапазоном измерения и высокой точностью. Играйте с радиоприемниками, большинство необходимых компонентовСделай СамНет номинального технического параметра. Например, необходимо знать характеристики reactance резонансных устройств, устройств обнаружения, антенн, гарнитур, трансформаторов и других устройств. Среди них можно использовать высокочастотные параметрыQТаблицы решают проблемы при низкочастотных параметрахQИзмерительный прибор трудно определить. Для того чтобы решить эту проблему,LCRЦифровой мост компетентен.
· Цели дизайна:1Способен точно измерять реакторL,C,RТочность лучше, чем0.5%Если калибровка файла выполняется, точность лучше0.3%
2Легко нарисовать материалы, простая схема, легко изготовить, стоимость должна быть должным образом контролирована. Сделать его более любительскимСделай СамЦенность и исследовательская ценность, а также дизайн,Сделай СамНаучитесьLCRСоответствующие детали и принципы электрического моста.
· БенLCRТаблица основных характеристикADКоличество преобразователей: прибл.1000Используется метод oversampling, и Эффективное разрешение составляет приблизительно4000Слово
Метод измерения: квази-мостовое измерение, принцип измерения аналогичен методу пропорции измерительного сопротивления.
Основной Диапазон измерения:1В Европу0,5Триллион, точность0.5%(Теория) сравнение импеданса не окончено0.3%
Диапазон сопротивления: Эффективный диапазон измерения: от 2 до 10 Ом Европа, дискретность около 0,5-1 центов в европейском стилеИндуктивность: разрешение 0,02 UH, диапазон измерения от 0,1 UH до 1000H, за пределами 1000H НЕ протестирован (теоретически также можно измерить)Емкость: разрешение связано с зажимами. Если приспособление хорошее, оно может эффективно отличить 0.05pF и не может отличить только 0.1pF и даже 1pF. Верхний предел не проверяется. Только 10000 мкФ конденсатор с алюминиевой крышкой, была измерена. На руке нет большой емкости
Разрядка должна быть измерена перед измерением емкости!

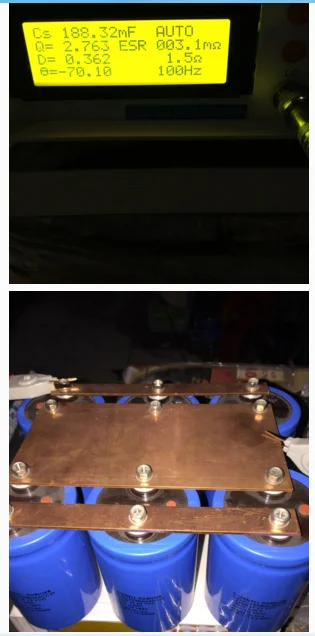

Вы измерили 192 тысячи мкФ

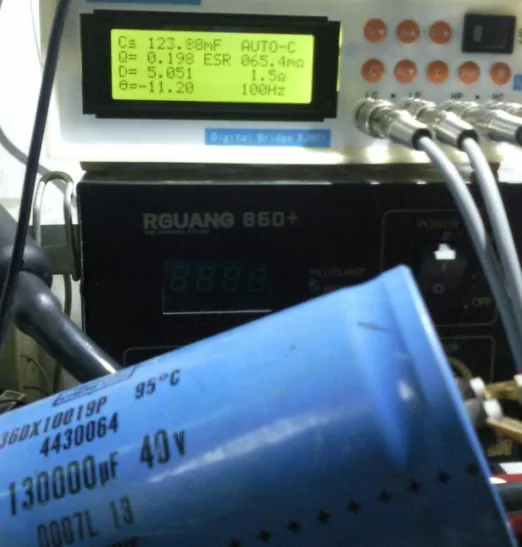

(U измеряется до 80 тысяч uF)


Тесты частота: 100 Гц 1 кГц 7,8 кГц 3
Функциональные характеристики моста V3.0:
Основной дисплей1999,9Счет, тиски, шоу999,9Количество2 частота измерения:100 Гц/1 кГц/7,8 кГц
Измерение напряжения:0,2 Vrms
Выходное сопротивление:40Ω
Основная точность:0.3%
6LCRАвтоматическая идентификация/ручное измерение
Открытый/короткий, калибровка и компенсация
Отображение основных параметров:
Cp:Параллельный режим конденсатораCs:Режим серии конденсаторовLp:Индуктивный параллельный режимLs:Индуктивный режим серииРП:Параллельный режим резистораRs:Режим серии сопротивленияВспомогательный справочный дисплей:В:Фактор качестваD:Коэффициент потериΘ:Фазовый уголРП:Эквивалентное шунтирующее сопротивлениеESR:Эквивалентное сопротивление серии
Xp: эквивалент шунта reactance
Xs: эквивалентная серия
Инструкции по эксплуатации:1 автоматическое измерение
При включении прибора по умолчанию используется режим автоматической идентификации (auto), а частота измерения по умолчанию-1 кГц.
В автоматическом режиме прибор автоматически определяет характеристики импеданса измеренного объекта, автоматически выбирает основные параметры L, C или R и подходит для параллельного режима серии.
В автоматическом режиме измерения серия и параллельные режимы определяются в соответствии с импедансом испытанного объекта. Когда сопротивление высокое (> 10K & Omega), выбран параллельный режим; Когда Сопротивление низкое (< 10K & Omega), выбран режим подключения серии.
Параметры измерения режима 2L / C / R
1) Основной Выбор параметров, в состоянии загрузки по умолчанию авто, нажмите кнопку «режим (X)», ключевые параметры выбраны как «Авто → AUTO-C → AUTO-L; Авто & rdquo → AUTO-R; →
Примечание 1: в режиме серии «ESR» в параллельном режиме «RP» Xs / Xp активируется только при Главном параметре R (сопротивление).
3 серии выбор параллельного режима измеренияВ соответствующем основном режиме нажмите кнопку «значение (R)», параметр выбирается как & ldquo в свою очередь; AUTO- → P → S → AUTO-».
4 измерительная частотаЭтот мост, обеспечивая 3 Частоты тестовые точки: 100 Гц/1 кГц/7,8 кГц по умолчанию частота 1 кГц, нажмите кнопку "частоты (F)" ключ для того чтобы выбрать различные частоты измерения 1 кГц → 7,8 кГц → 100 Гц → 1 кГц».
5 открытая схема/Компенсация калибровки короткого замыканияИзмерительный зажим находится в открытом или коротком замыкании, в соответствии с клавишей «zeroing (C)» возможна калибровка частоты открытия/короткого замыкания. (Измерительный зажим, пресс с открытым контуром, ключ «zeroing (C)», может подметать частоту открытия цепи; Прозрачный тестовый зажим короткого замыкания; Нажмите кнопку C, чтобы сделать очистку от короткого замыкания)
6.Относительное измерение
В режиме измерения нажмите кнопку & ldquo parameter (Q);», чтобы записать текущее измеренное значение и войти в режим относительного измерения, нажмите и удерживайте ldquo снова; параметры (Q)» ключа или переключателя режима, выйдут из относительного измерения. В режиме относительного измерения второстепенные участники показывают относительную погрешность В записанном значении измеренного объекта, которая выражена в процентном соотношении.Диапазон выражений: от-99.9% до + 99.9%
Измерение внутреннего сопротивления батареи: шнур 1 мкФ высокого напряжения CBB, общее значение минус CBB ESR
