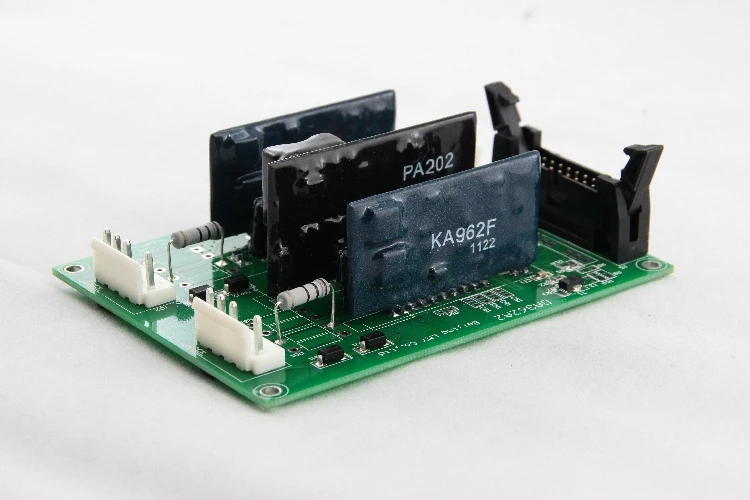

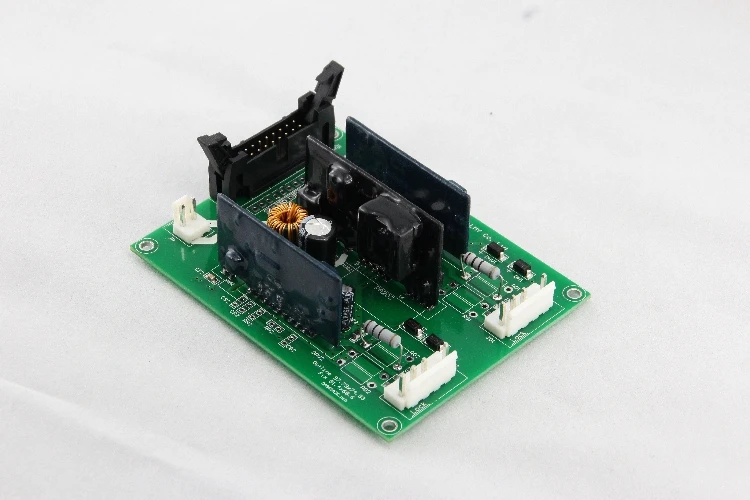

Тип 1: двухкомпонентная плата привода DA962A2

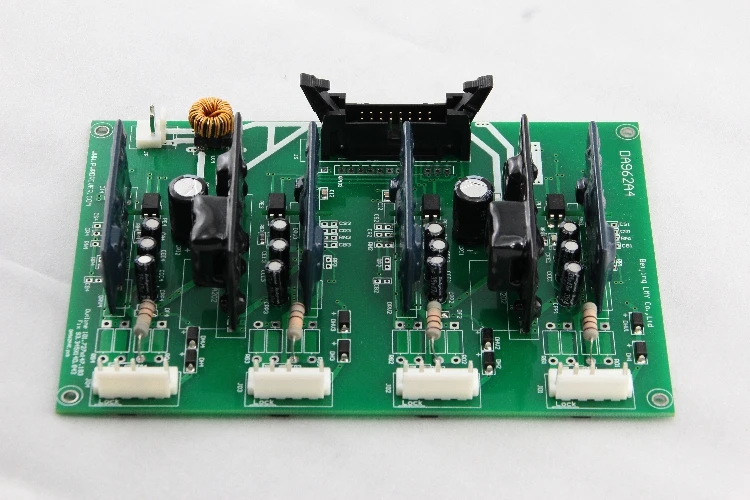

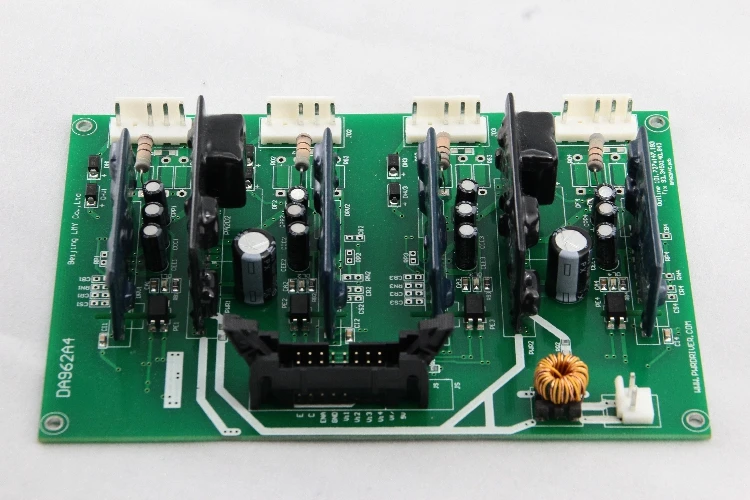

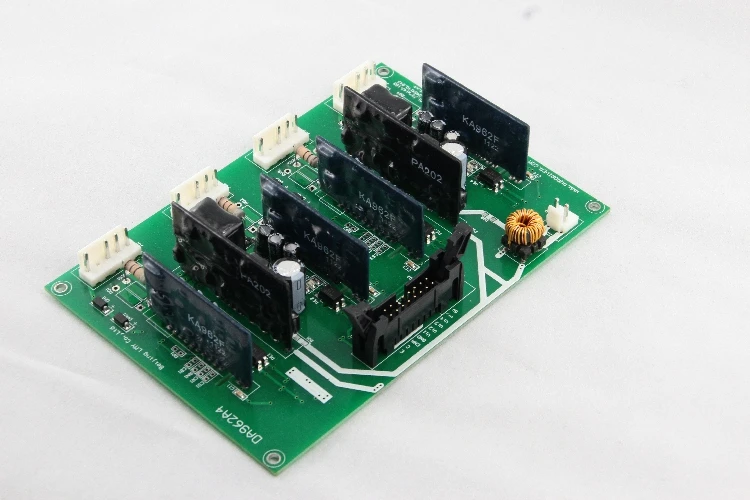

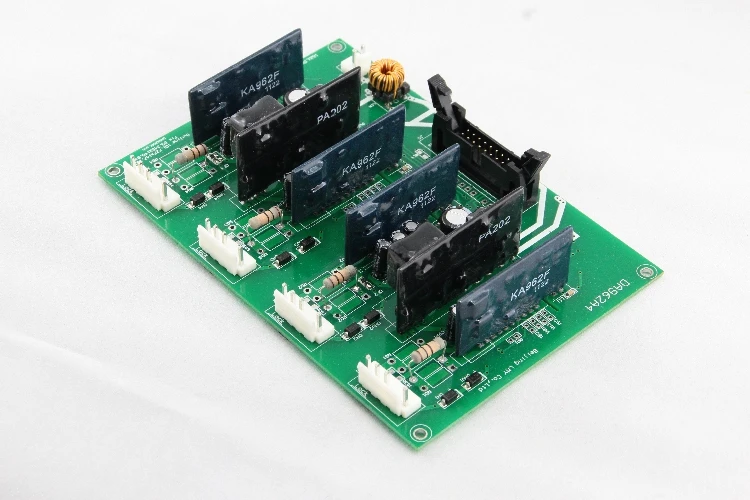

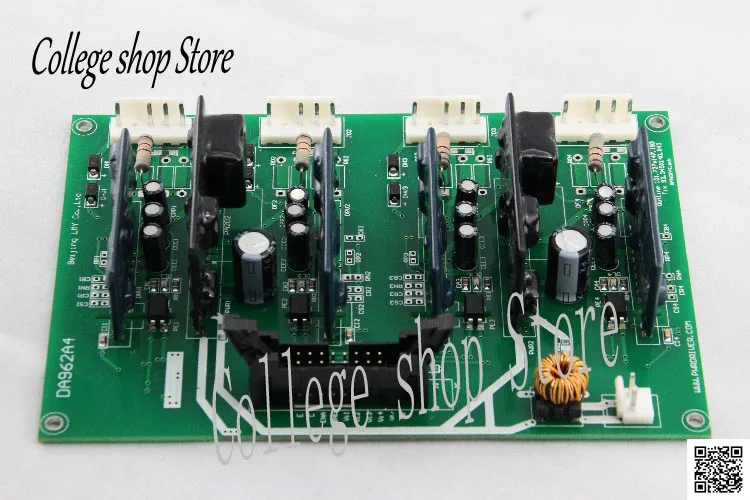

Тип 2:Четырехблочная приводная плата DA962A4
Тип 3:Чип драйвера KA962F
Тип 4:Изолированный источник питания PA202
TX-DA962A Серия встроенный блок питания IGBT переменного/постоянного тока
Особенности
Со своим собственным вспомогательным источником питания переменного/постоянного тока, он может получать энергию непосредственно от сети переменного тока, что полезно для повышения эффективности системы питания пользователя.
2 или 4 приводные платы, каждый выходной ток 6A, может управлять двойной трубкой 300A/1700V.
A2 представляет собой 2-Привод доска, A4 представляет собой 4-Привод доска и A2Q представляет собой 2-Привод доска с мертвые зоны контроля холодильного агрегата QP102.
Мягкая защита от отключения при коротком замыкании блокирует входной сигнал PWM.
На плате есть настройки параметров пользователя. Вы можете установить порог короткого замыкания, время слепого пояса, мягкое отключение наклона и время перезапуска IGBT в соответствии с потребностями. Некоторые параметры также могут непосредственно использовать значения по умолчанию.
Поддержка нескольких уровней входного сигнала.
Единый выход позволяет контролировать.
Выход охранной сигнализации электрически изолирован от других частей, и пользователь может работать с ним гибко.
Специально разработанная Выходная розетка может управлять одним IBGT или двумя параллельными IGBTs на единицу.
Применение
Инвертор, источник бесперебойного питания, преобразователь частоты, Электрический сварочный аппарат, Сервосистема
Основные параметры
Параметр
Символ
Условия тестирования
Минимальное значение
Типичные значения
Максимальное значение
Блок
Источник питания
Переменный ток
85
220
264
Переменный ток
Выходное напряжение
Vo +
14,5
V
Vo-
-8
6
A
Ио-
-6
Выходной заряд
Qout
4.
Μ C
Мощность вождения
По
2,5
W
Рабочая частота
Флоп
0
60
КГц
Рабочий цикл
& Delta;
0
100
%
Рабочая температура окружающей среды
Топ
-40
85
℃
Подключение приложения (схематическая схема)
1. Есть резистор 10K, подключенный к выходу привода эмиттера ворот внутри платы драйвера. Резистор 100K должен быть подключен к корню эмиттера ворот трубки IGBT для предотвращения случайного применения сети высокого напряжения, когда соединение привода отключено, И IGBT будет гореть через конденсатор Miller.
Описание выхода сигнала тревоги
Оптопара является компонентом на приводной плате, C и E являются контактами 2 и 1 гнезда сигнала Js; Vcc и GND являются клеммами питания основной платы управления пользователя. Пользователь может выбрать 2 уровня сигнализации. R1 = Vcc/2mA.
Специальное напоминание:
1. Если пользователи хотят проверить форму выходного сигнала, пожалуйста, обратитесь к стандартному тестированию выходного сигнала драйвера IGBT.
2. Провода от выходного гнезда до ворот и эмиттера IGBT должны быть короче, а Витые провода должны использоваться для уменьшения паразитной индуктивности, но отзывы о соединениях коллектора не должны быть скручены вместе.
3. Остерегайтесь короткого замыкания между воротами и выходом эмиттера. Время короткого замыкания превышает несколько секунд, что может повредить компоненты на плате.
4. Минимизируйте заброс индуктивности и настройте хорошую петлю поглощения перенапряжения IGBT, чтобы избежать поломки напряжения шипа IGBT.
5. Если Входная мощность перевернута, диод, подключенный параллельно к розетке питания, будет короткого замыкания внешнего входного питания. Пожалуйста, обратите внимание при проведении экспериментов.
6. Продукты IGBT driver board компании прошли строгие испытания на старение, прежде чем они покинут фабрику. Если цвет поверхности медной фольги на выходном сопротивлении печатной платы изменяется, это, как правило, вызвано старением тяжелой нагрузки и не влияет на производительность и качество продукта. Пожалуйста, будьте уверены в использовании.
Специальное примечание:Luomuyuan Electronics IGBT driver board продукты прошли строгие испытания на старение, когда они покидают завод. Если цвет поверхности медной фольги печатной платы изменяется, это, как правило, вызвано старением тяжелой нагрузки и не влияет на производительность и качество продукта. Пожалуйста, будьте уверены в использовании.
