Это новая партия чертежей платы V2.02A, чертежи платы шелкография с «значениями компонентов» для легкой справки и обслуживания.

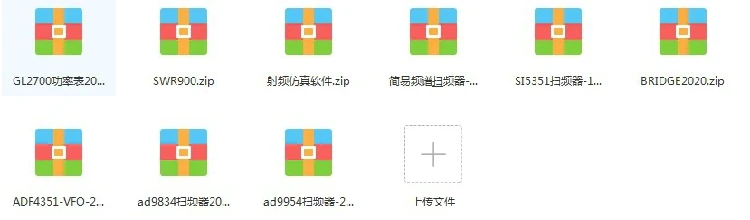

\30 января 2020 года загрузите самодельные материалы (схемы, изображения, программное обеспечение, непосредственно скомпилированный код MCU) Baidu Netdisk:
\Ссылка: https://pan.baidu.com/s/1C26fPSkqXQFSD3RpJvSWZQ
\Схема платы составлена с помощью AD10; Нижний слой микрокомпьютера с одним чипом использует версию mdk460. Загрузка сетевого диска Baidu неудобна, поэтому свяжитесь с Aliwangwang на компьютере и загрузите его на Aliwangwang.
\Загрузите изображение доски 21 июля 2020 года: «AD9834-20200422.PCBDOC». Заменена новая партия OPA695 на SOT23-6 посылка
\\
В целом, уборочная машина является профессиональной измерительной емкостью и индуктивностью. Используется дляДизайн материал, Так что этоРабочей машиной.Емкостные и Индуктивные счетчики относятся к инструментам для ремонта электрика.
\Также очень практично сделать небольшой индуктивный счетчик самостоятельно, очень важный инструмент обслуживания. Для получения подробной информации, пожалуйста, обратитесь к «индуктивному метру» в нашем магазине.
\AD9834 Частотный сканер-40 V2.02, тестер емкости и индуктивности (без алюминиевого корпуса)
\ \Свойство: RF частота домена инструмент анализа
\Интерфейс:USB
\Источник питания:USB
\Ток холостого хода:60 мА, чтобы избежать возникновения «крупных текущих событий», где ток всей машины превышает 200 мА в течение длительного времени. Это важно для одного источника питания usb и упрощает ключевые точки NWT4.
\Частота развертки Рабочий ток:80mA

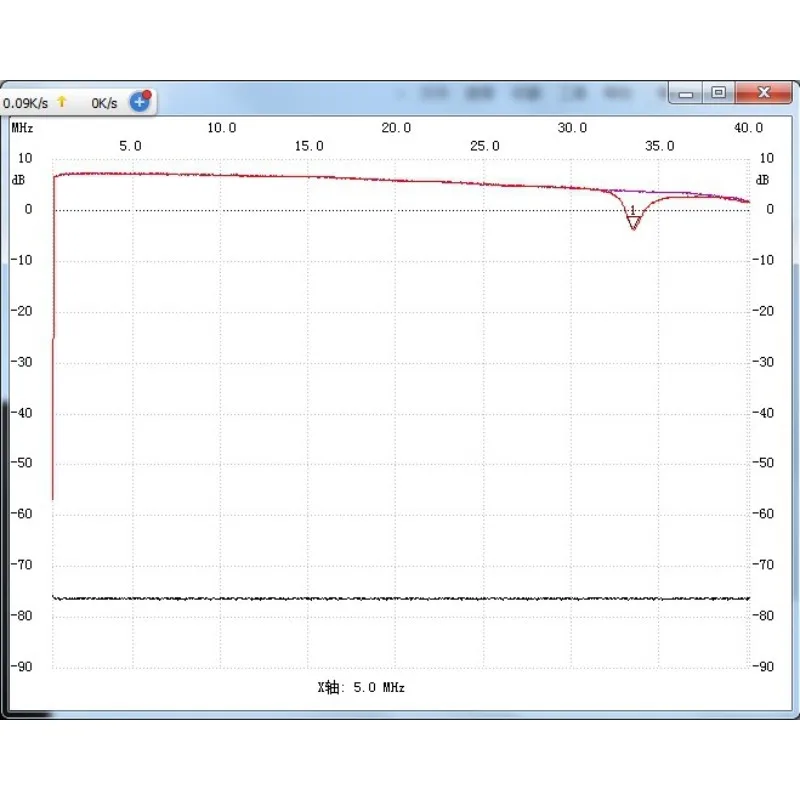

\Развертки Пропускная способность:0,05 МГц --- 40 МГц
\Частота развертки шага: 1Гц
\Развертки Частота:800Точка/Во-вторых
\Частота развертки динамический логарифмический коэффициент:> 70 дБ (-75 дБм ~~~ + 5 дБм)
\Точечная частота или Частота развертки Выходная мощность:-3dBm ---5 дБм
\Вход обнаружения: 10dbm
\Программное обеспечение, используемое на стороне компьютера:NWT4.09.07Версия
\Операционная система:Winxp,Win732, win764,Win1032
\\
Применение:Сканер работает по радиоМать машина.СканерЭто инструмент, используемый для измерения высокочастотных параметров емкости и индуктивности, значение Q L(C) в высокочастотном состоянии, паразитарная емкость, И высокочастотная диэлектрическая потеря C. Эти высокочастотные индикаторы важны с точки зрения дизайна радиочастот. Пол эквивалентен собственной емкости и индуктивности.
\\
\
\
\
Заявители: радио-энтузиасты, молодые студенты
\NWT4 был популярным продуктом с отличным дизайном. Этот продукт является упрощенной версией nwt4. Переработка и изготовление, удаление бесполезных "цветочных операций". Фокус дизайна: упрощает инструкции по протоколу, что делает его удобным для любителей радио, чтобы сделать свои собственные работы и уменьшить ток, используемый в его первоначальном дизайне.
\\
\

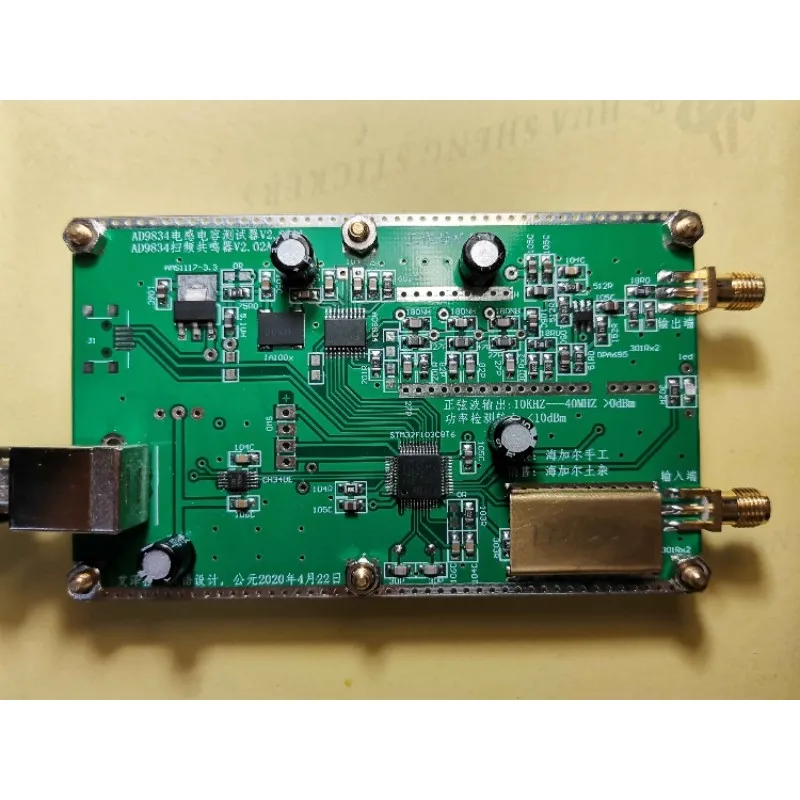

Основные компоненты: микроконтроллер stm32f103.AD9834, типичный DDS чип, цифровой синтез осциллятор, идеально подходит OPA695 Высокоскоростной операционный усилитель (недавно приобретенная партия изменена на SOT23-6 посылка).
\\

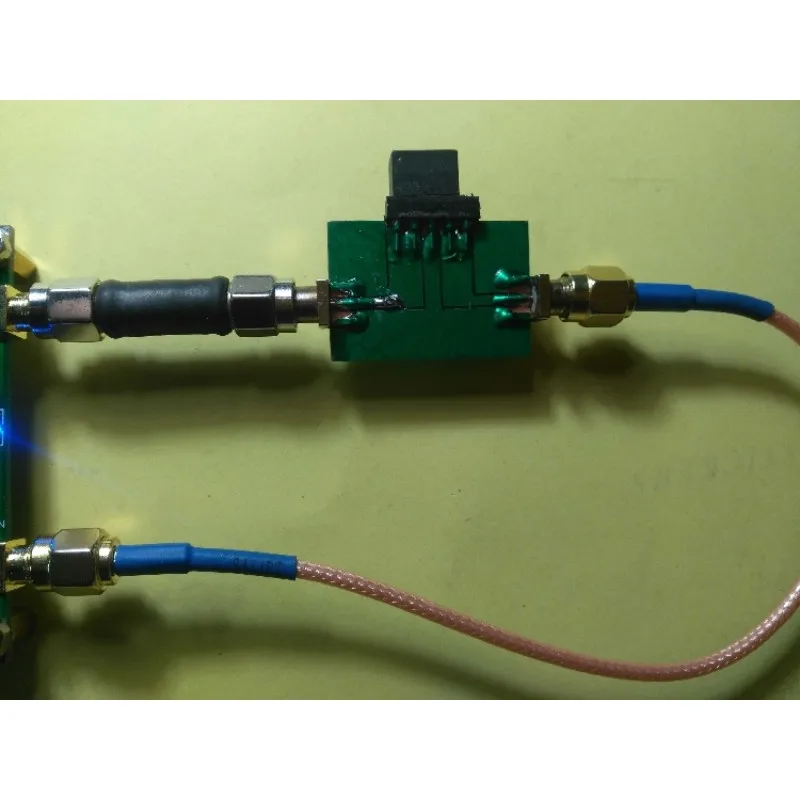

Принцип работы: Используйте источник VFO, состоящий из AD9834, чтобы автоматически и быстро подметать частоту сети с двумя портами, чтобы получить кривую параметров S21.
\\
\

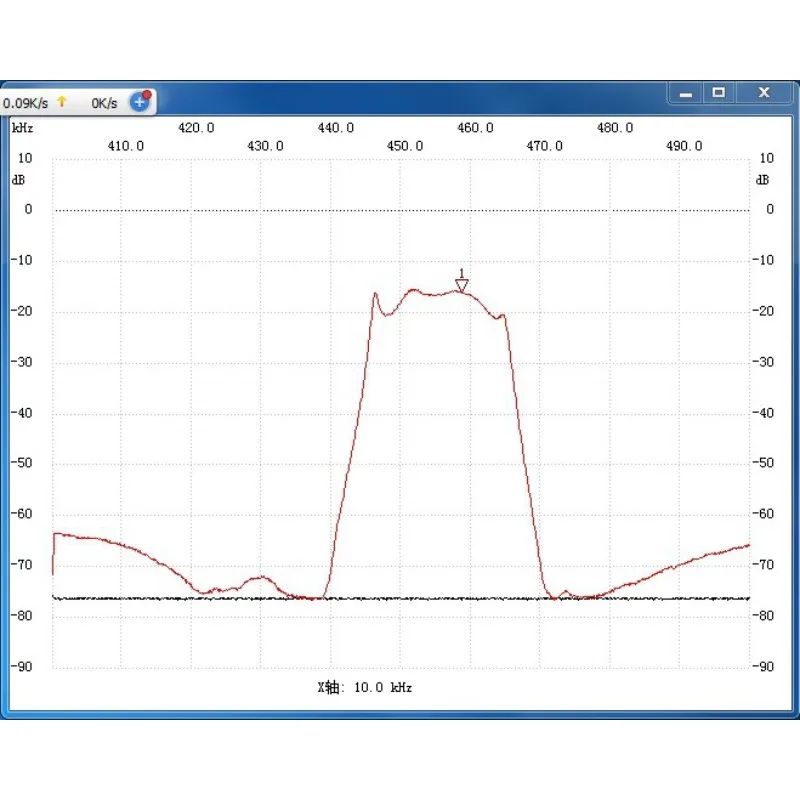

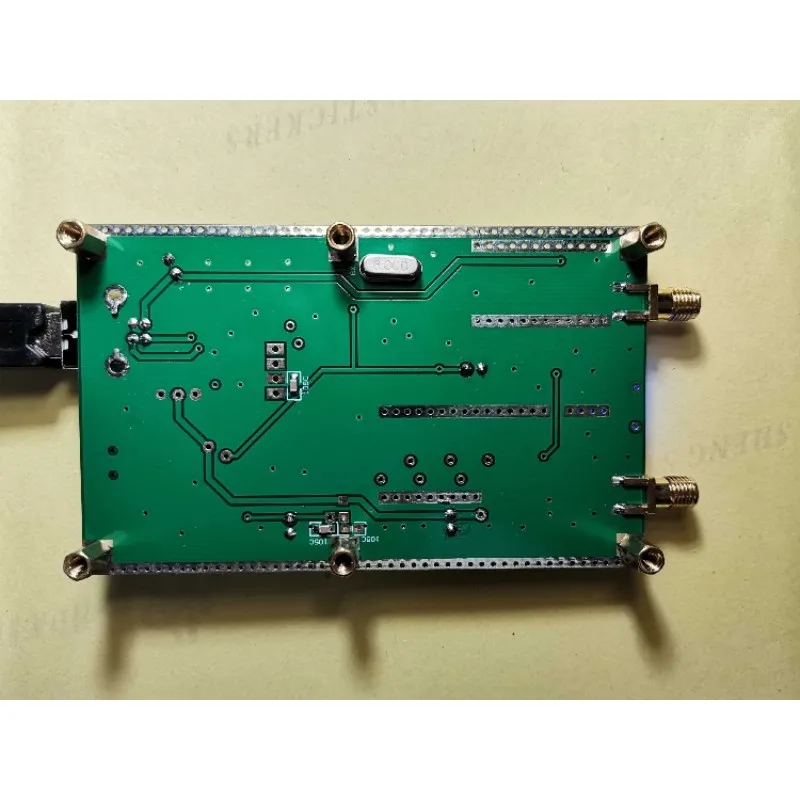

Внешний вид: размер печатной платы 60 мм x 98 мм
\
