Последнее обновление: 16.09.2024
Модель: DIP-B800
Цветовая классификация:
Цена 1:B800 цифровой интерфейс
Цена 2:B800 цифровой интерфейс + Супер источник питания P800
Цена 3:B800 + P800 + черная пантера чистое декодирование + A281 amp
Цена 4:S800 + B800 + P800
Обзор
Если вы лояльный поклонник CAT (компьютер в качестве транспорта · Используйте компьютер в качестве источника информации) и преследуете лучшую производительность звука, тогда цифровой интерфейс USB принесет очевидную и непосредственную помощь. Интерфейс DIP-B800 скоро станет очень эффективным ярлыком для входа в ПК Hi-Fi!

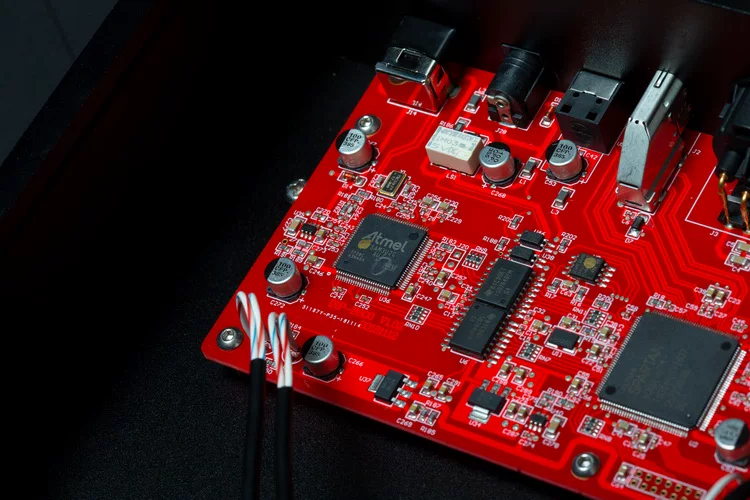

Если компьютер используется в качестве источника звука для входа в Hi-Fi era, неизбежно изолировать помехи, вызванные компьютером через USB. Эта задача может быть выполнена через цифровой интерфейс USB! Для изоляции помех, вызванных USB, обычно существует два способа. Один из них-использовать usb-изолятор напрямую, но это ограничит частоту выборки; Другой-изолировать цифровой сигнал при выводе на ЦАП, но это увеличит погрешность во времени. Так как оба способа доступны недостатки, как DIP-B800 сделать? DIP-B800 использует две чипы изоляции 5KV и помещает изоляцию между процессором ARM3 и чипом FPGA, которая не будет ограничивать пропускную способность, и расположение находится перед основными часами. Погрешность в основе не влияет

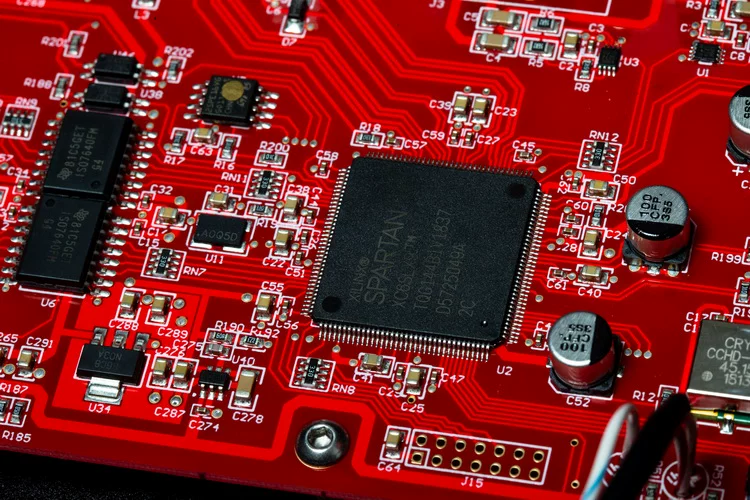

DIP-B80OUSB цифровой интерфейс, принимает схему RAM + FPGA architecture. Используя процессор ARM3 в качестве функции приема и обработки аудио USB, он может поддерживать различные частоты дискретизации форматов PCM и DSD, до PCM 384 кГц и DSD512; FPGA является полевым программируемым чипом массива ворот · это продукт дальнейшего развития на основе программируемых устройств, таких как PAL · GAL · CPLD · Каковы преимущества FPGA? Готовый чип кажется «мертвым» и может использовать только свои установленные функции, и после выхода из фабрики не может изменить его. Более того, чипы без полки не обязательно хороши, но FPGAs может избежать ограничений на чипы без полки и «делать то, что вы хотите сделать». Как проходит путь? Как справиться с сигналом? Это может быть сделано по программе. Даже если будущее оборудование уже находится в руках пользователя, его можно модифицировать или улучшать с помощью обновления прошивки. Можно сказать, что это «живое» оборудование. Ядро интерфейса DIP-B800 использует чип Xilinx Spartan 6 FPGA, который может выводить исходный формат DSD. Для устранения ошибки во времени, вызванной микросхемой FPGA, перед выходом будет передана специальная процедура сброса (повторная настройка времени), чтобы обеспечить точность временной базы

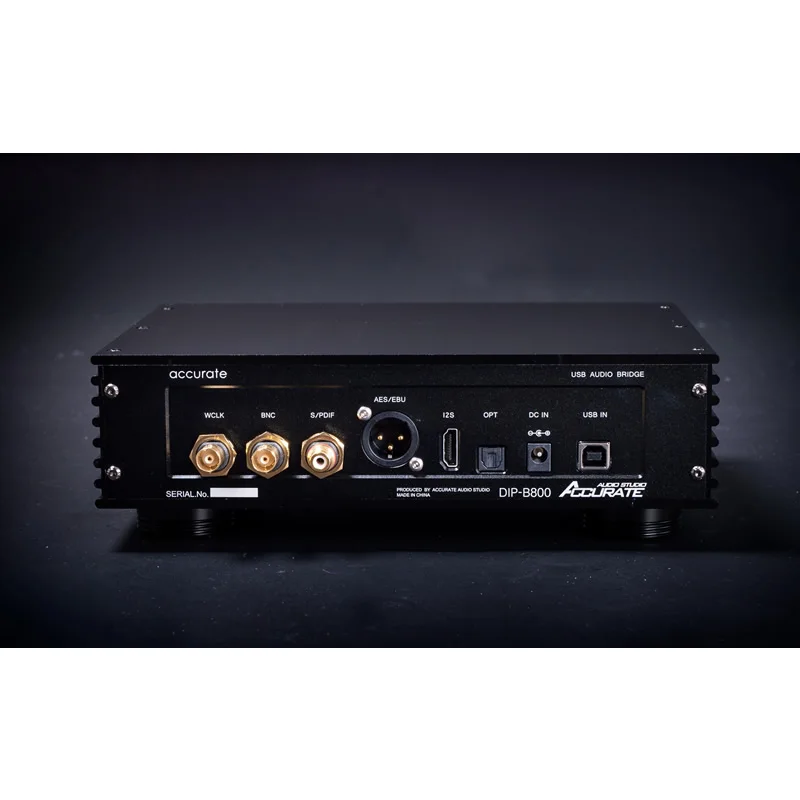

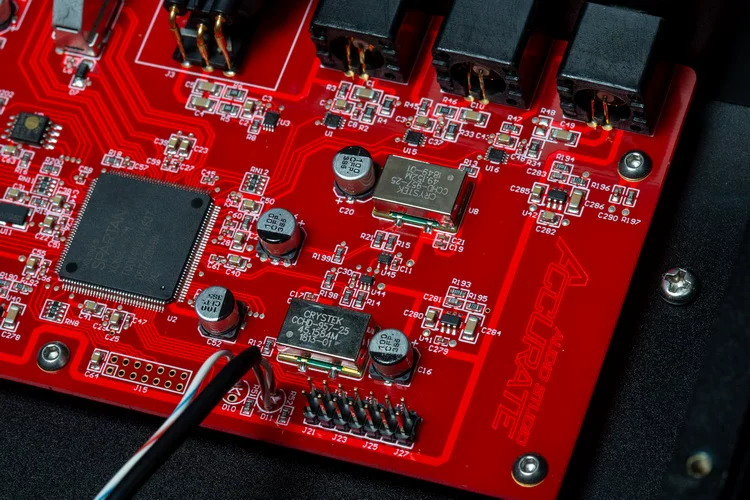

Точность базы времени более важна на цифровой интерфейс USB. По этой причине интерфейс DIP-B800 использует два осциллятора Crystek CCHD-957 femtosecond, частота составляет 45,1584 м и 49,152 м, В качестве основной системы часы мастер часы · не только, что DIP-B800 интерфейс также имеет функцию вывода часов, что превращает его в генератор часов. Через выходной интерфейс BNC на задней панели может быть подключен DAC с функцией ввода часов.

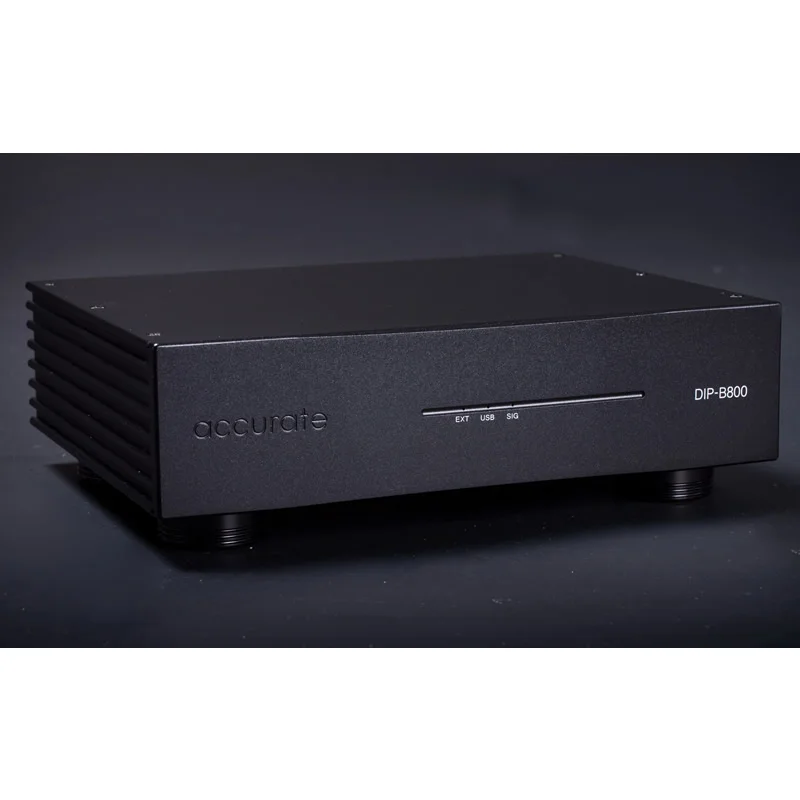

Для важных частей источника питания, DIP-B800 предоставляет различные решения на выбор. Первый-это прямое использование источника питания USB 5 В без внешнего источника питания. В это время индикатор «USB» на панели загорится. Конечно, это самый Рекомендуемый метод, потому что шум питания компьютера поставляется с ним. Второй способ-поставить 5 в постоянного тока к нему через разъем постоянного тока на задней панели DIP-B800. Рекомендуется использовать Линейный источник питания. После подключения EXT на панели светильник будет указывать, что питание поставляется снаружи. Третий тип соответствует IPS-P800 суперконденсаторному источнику питания, специально разработанному для DIP-B800 Jingyin, который может обеспечить чистый источник питания, такой как питание от аккумулятора. Это чище, чем обычный Линейный источник питания.
Интерфейс DIP-B800 обеспечивает очень полный метод цифрового вывода, наиболее важным из которых является 12S, который выводится через интерфейс HDMI. При использовании выхода 12S он может выводить до 384 кГц PCM и DSD512. Это также DSD; Используйте S/PDIF или AES/EBU выход до 384 кГц PCM и DSD64 DoP; Toslink выход до 192 кГц PCM
Технические параметры
1: общие параметры
Максимальная потребляемая мощность: 5VA
DCIN: 5В/1А (5,5/2.1DC разъем)
Размер (Ш * В * Д): 240 мм * 60 мм * 194 мм, за исключением машинных ножек и выступающих частей соединителя
Вес нетто: 2,2 кг
Вес брутто: 3 кг
2: параметры интерфейса
Введите
-USB2.0 Тип B
Выход
-Коаксиальный RCA и BNC S/PDIF
-AES/EBU
-12S(HDMI)
-TOSLINK
-BNC word clock output
3: поддержка частоты выборки
PCM
-44,1 кГц-384 кГц
DSD
-2,8 МГц (DSD64)-DoP, native
-5,6 МГц (DSD128)-DoP, native
-11,2 МГц (DSD256)- native (через ASIO)
-22,5 МГц (DSD512)- native (через ASIO)
Ширина Бит
-32 бит на выходе 12 с
-24 бит над S/PDIF,AES/EBU,Toslink
4: совместимость с системой
-Native MacOS 10,6 и более поздние версии
-Native Linux с совместимым ядром UAC2
-ASIO, WASAPI,KS,DS драйверы для Win XP до Win8 Win10 32/64 бит
-Рекомендуемые игры: Foobar2000, Audirvana Plus, Jriver и т. Д.
