Этот модуль используется для сверхдальней связи спектра распространения, а его радиочип SX1268 в основном использует LoRa™Удаленный модем для передачи спектра сверхдальних частот. Он обладает сильной защитой от помех и может минимизировать потребление тока. С SEMTECH's LoRa™Запатентованная технология модуляции, SX1268 обладает высокой чувствительностью более-148dBm, выходная мощность + 22dBm, дальность передачи и высокая надежность. В то же время, по сравнению с традиционной технологией модуляции, LoRa™Технология модуляции также имеет очевидные преимущества в анти-блокировании и выборе, что решает проблему расстояния, анти-помех и энергопотребления, что традиционные дизайнерские решения не могут одновременно принимать во внимание.
Области применения используются для автоматического считывания счетчиков, домашней автоматизации зданий, систем безопасности и удаленных ирригационных систем.
Характеристика:
Лора™Модем
Поддержка FSK, GFSK, MSK, GMSK, LoRa™И методы модуляции OOK
Поддержка частотного диапазона 410 МГц ~ 525 МГц
Рабочее напряжение 3,3 V, максимальная выходная мощность составляет + 22dBm, максимальный рабочий ток 140mA
Характеристики низкого энергопотребления в принимающем состоянии, Минимальный ток приема составляет 4,5ма, а ток в режиме ожидания-1,6ма
Высокая чувствительность: as low as -140dBm
Небольшой объем двухрядный штамп отверстие патч посылка
Модуль поддерживает интерфейс SPI, полудуплексную связь, с CRC, до 256 байтового пакетного двигателя.
Параметр:

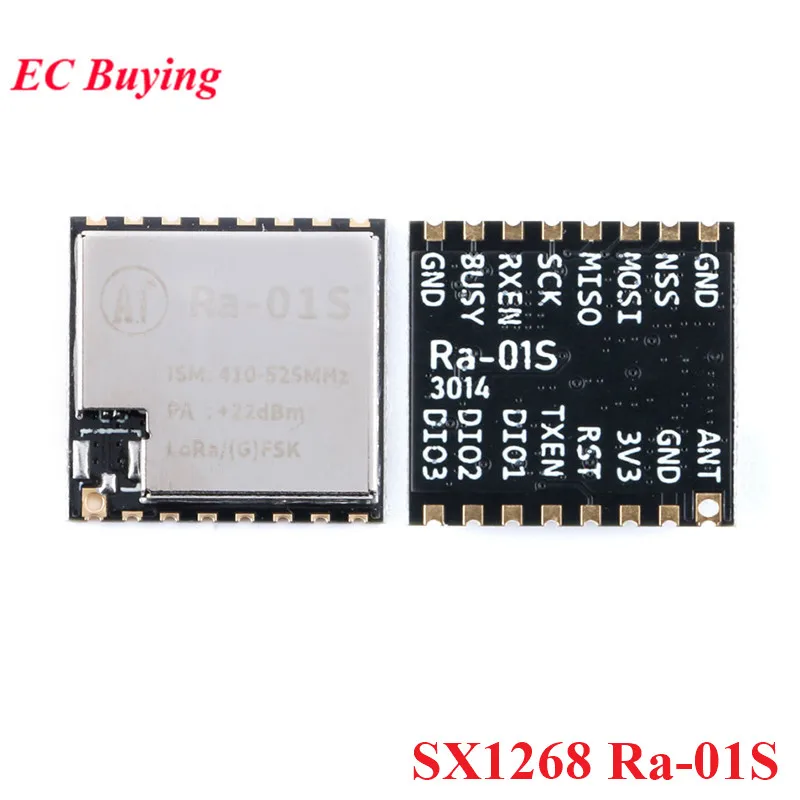

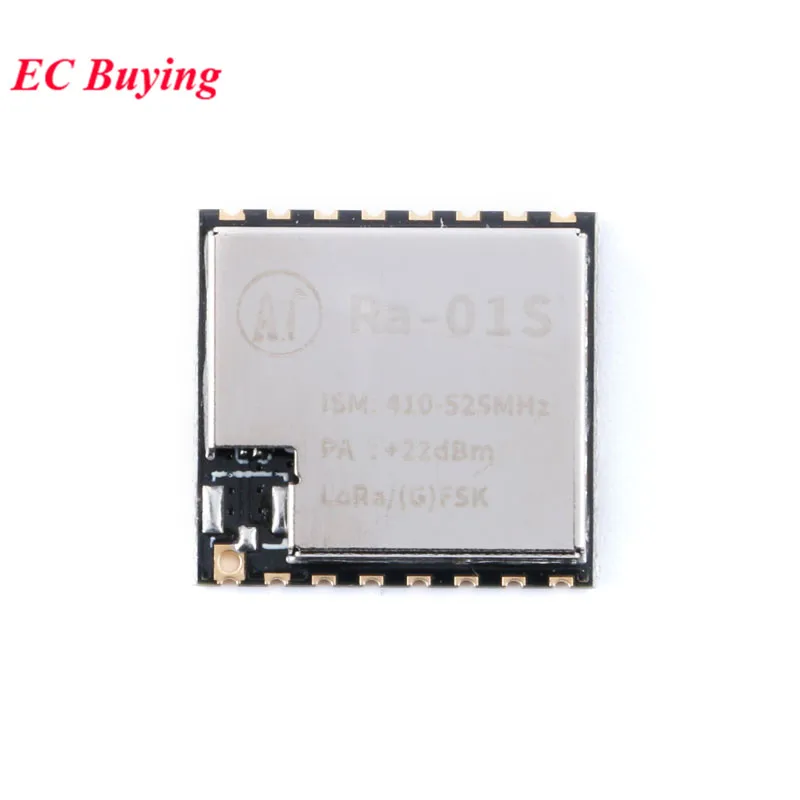

Модель модуля: Ra-01S
Посылка: SMD16

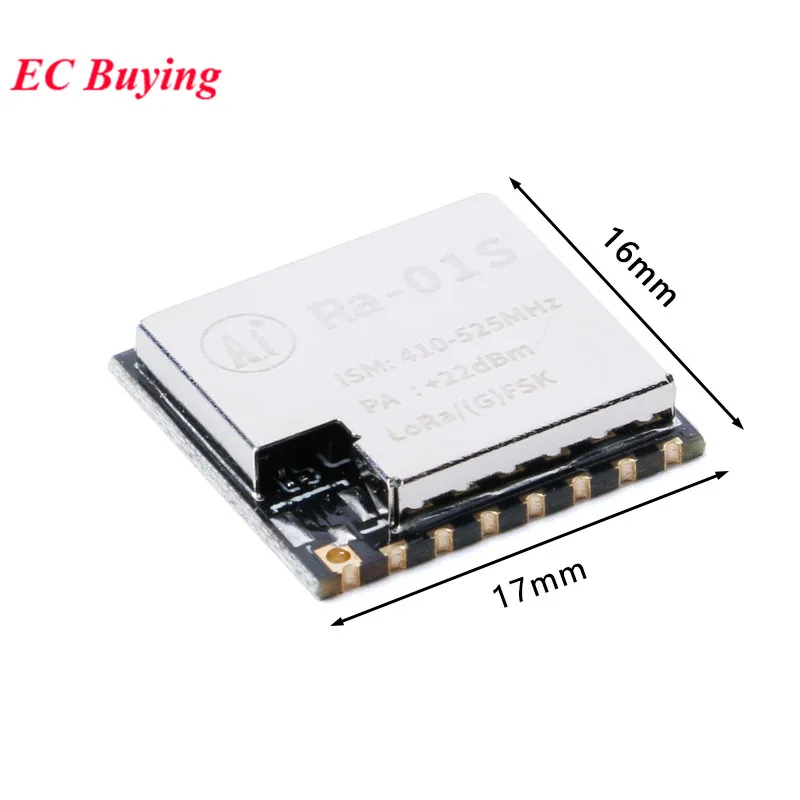

Размер: 17*16*3,2 (± 0,2) мм
Форма Антенны: совместим с прокладками с половинными отверстиями/прокладками с сквозными отверстиями (антенны должны быть припаянными)/держателем IPEX
Диапазон спектра: 410 МГц ~ 525 МГц
Рабочая температура: -40 ℃ ~ 85 ℃
Среда хранения: -40 ℃ ~ 125 ℃, <90% RH
Мощность поставить диапазон: 2,7 ~ 3,6 V, типичное значение 3,3 V, ток больше, чем 200mA
Поддержка интерфейса: SPI
Программируемый битрейт до: 300kbp

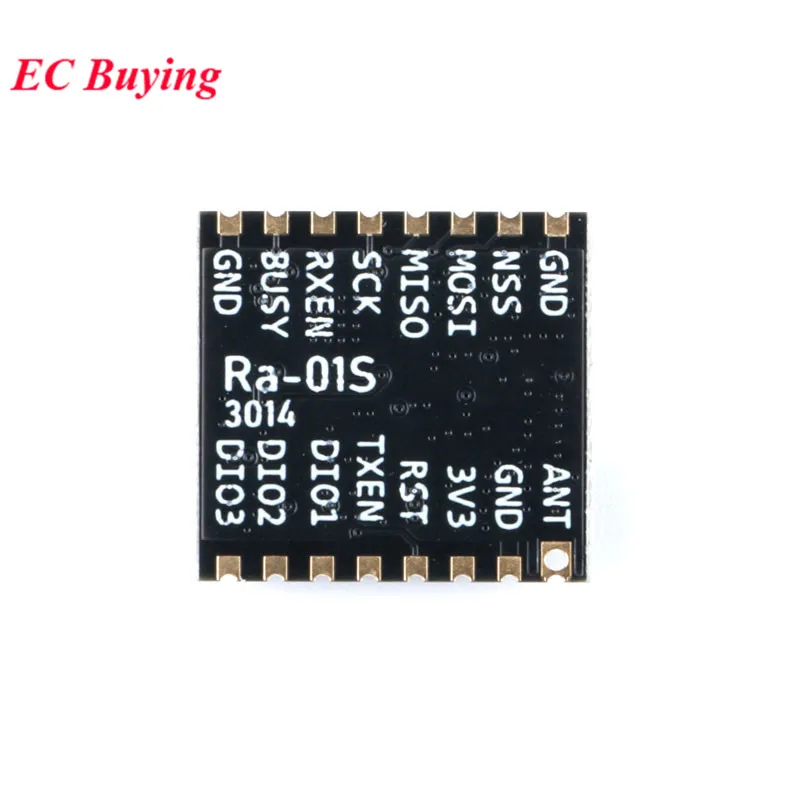

Описание штифта:
1. Муравей: Подключите антенну
2. GND: наземный
3. 3,3 V: типичный вкус 3,3 В источника питания
4. Сброс: Сброс pin
5. TXEN: порт управления RF
6. DIO1: цифровая конфигурация программного обеспечения IO1
7. DIO2: цифровая конфигурация программного обеспечения IO2
8. DIO3: цифровая конфигурация программного обеспечения IO3
9. GND: наземный
10. Занят: индикатор состояния
11. RXEN: радиочастотный порт управления
12. SCK: SPI вход часов
13. MISO: выход данных SPI
14. MOSI: SPI ввод данных
15. NSS: чип SPI выберите вход
16. GND: наземный
