RetroScaler2x A/V к HDMI-совместимый конвертер и линейный doubler
Для игровых консолей в стиле ретро
Внимание:
RetroScaler2XНе поддерживает всеPAL-MКонсоли в Бразилии.
Поддерживаемый хост:
Vic20
Atari2600
Msx
NES
N64
NGC
SFC
SNES
SuperFamicom
PIAYSATION2
SEGA Saturn
MD2
MD1
Dreamcast
Commodore64 (C64)

Особенности продукта:
Сигналы/разрешения:
RetroScaler2x может принимать источники 240p/480i/288p/576i NTSC/PAL в конвертер на выход 480p/576p HDMI (480p для NTSC, 576p для PAL). Например, сигналы 240p поддерживаются должным образом, что позволяет полностью прогрессивно передавать до 480p. 480i сигналы депереплетены и удваиваются также до 480p. Имейте в виду, что выходное разрешение этого устройства только до 480p/576p.
Нулевая задержка:
RetroScaler2x-это устройство с нулевым запасом, проверенное с помощью нескольких измерений и разных устройств.
Совместимость с регионом:
Поддерживаются сигналы NTSC и PAL, но они не преобразуются друг в друга. Это означает, что вы можете подключить любой сигнал, с которым Совместимо ваше целевое устройство, но NTSC может не работать на устройствах PAL HDMI и наоборот.
Режимы фильтра:
Режим «FIL» полностью основан на предпочтениях, но Средний Ретро-геймер предпочитает режим FIL off для 2D игр (SNES, Genesis и т. д.) и для 3D игр (N64, сатурн и т. Д.). Кроме того, режим FIL может помочь уменьшить мерцание с помощью 480i-только игр.
Совместимость:
Еще одна отличительная особенность RetroScaler2x заключается в том, что он выводит настоящий сигнал 480p60, что делает его совместимым с каждым устройством, с которым я его тестировал! Совместимость является большой проблемой для ретро-геймеров, так как современные дисплеи не используются для разрешения или частоты обновления этих старых консолей. Это устройство является отличным подспорьем для стримеров, которые хотят наивысшей возможности совместимости.
Производительность-Аудио:
Звуковая производительность на RetroScaler2X хорошая, хотя мы должны были бы остановить, говоря, что это было идеально. В общем, нет проблем с оцифровкой звука, но на бюстгальтере звучат взрывы, выход может звучать немного чересчее, чем через OSSC. Это не то, что вы, вероятно, даже заметите на телевизорах, хотя вы можете, если у вас есть внешняя система усилителя или домашнего кинотеатра. Конечно, в этом чехол, как правило, легко перемещать аудио вокруг ретроссалер2x в любом случае.
Пропуск через:
Введя RetroScaler2X в проходной режим, входящий композит, s-видео или компонентные сигналы просто прозрачны и оцифрованы в HDMI. Поддержка 240p редка в мире HDMI, но, добавив простой конвертер HDMI в VGA, вы можете снова преобразовать сигнал обратно в аналоговый домен. Это делает устройство идеальным транскодером для работы с дисплеями 15 кГц, такими как PVMs, или, конечно, OSSC.

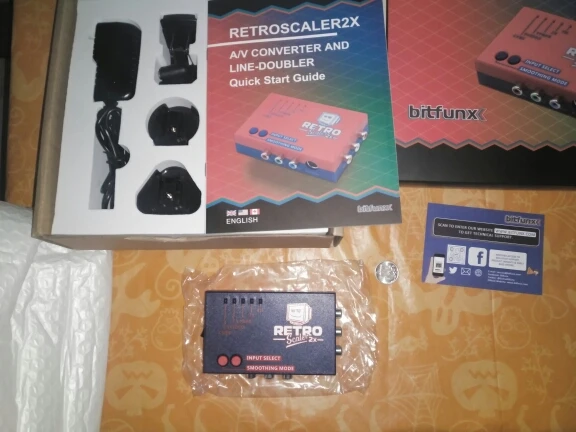

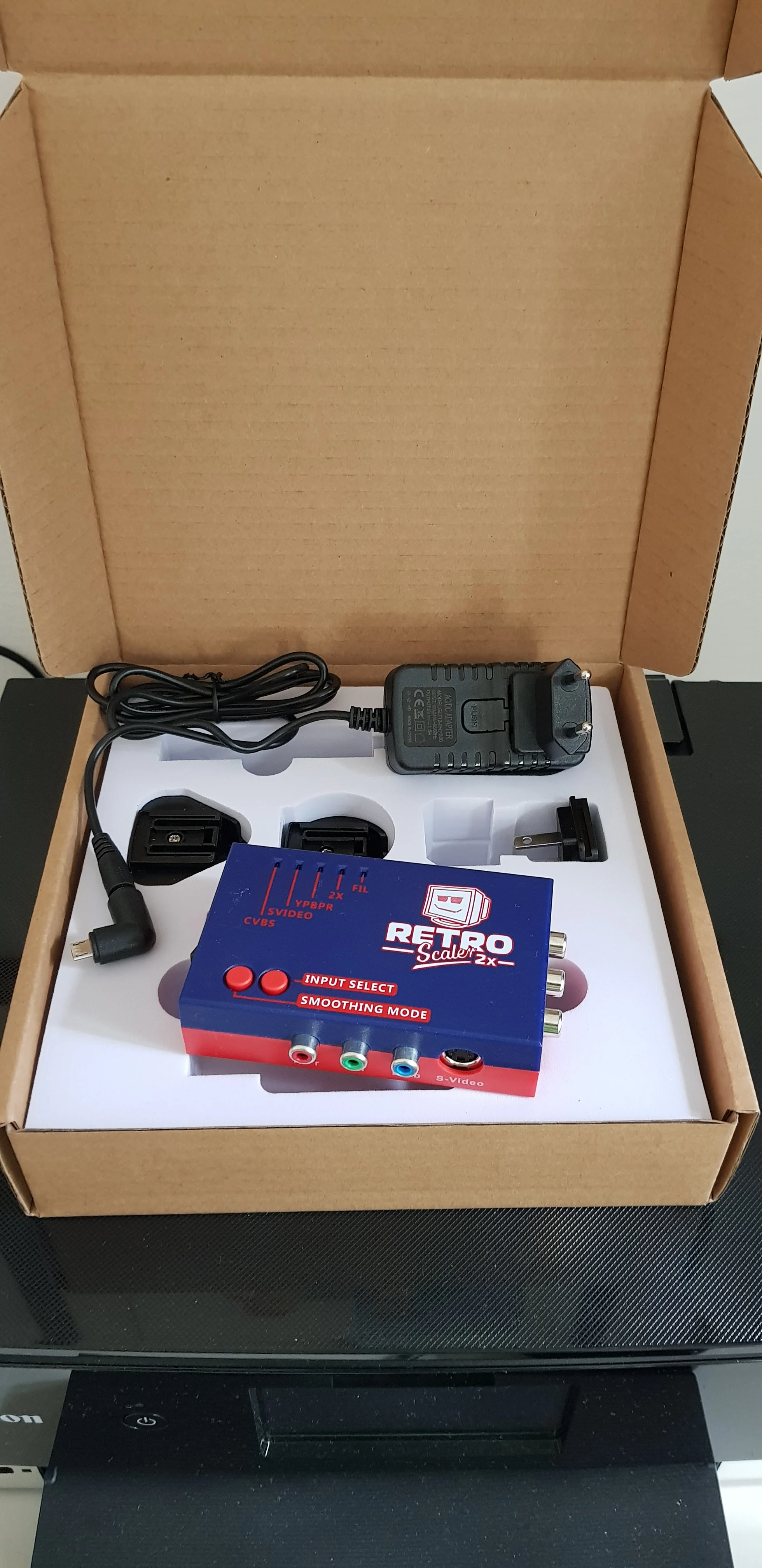

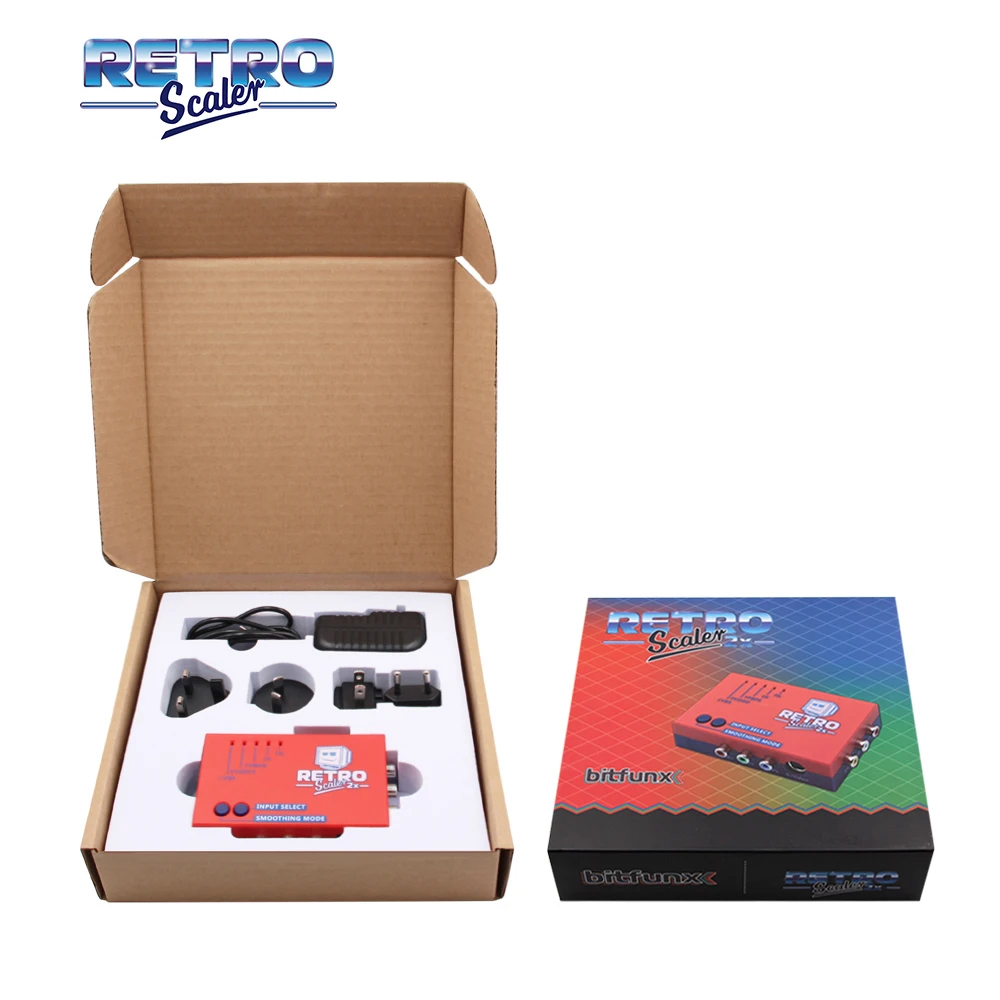

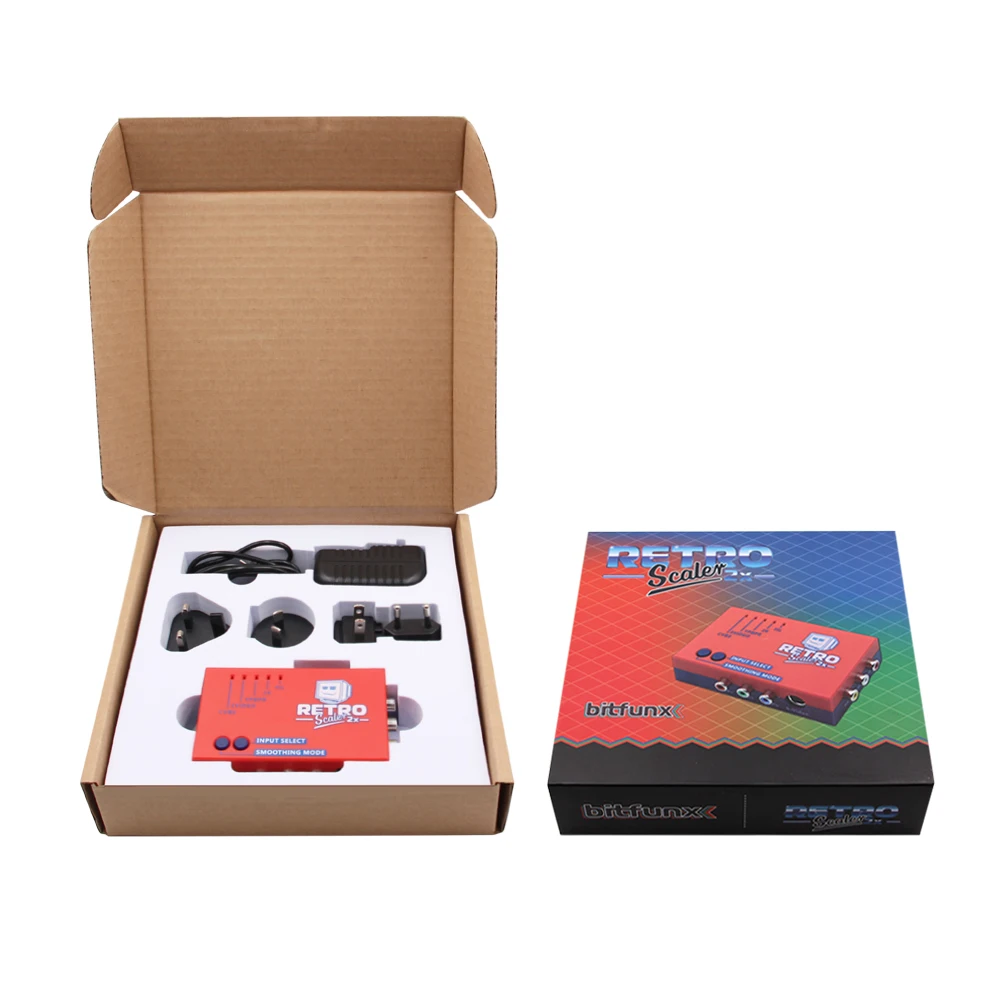

Посылка включает в себя:
-RetroScaler2X
-Высококачественный блок питания с многоразъемными адаптерами для Великобритании, ЕС, Австралии, США

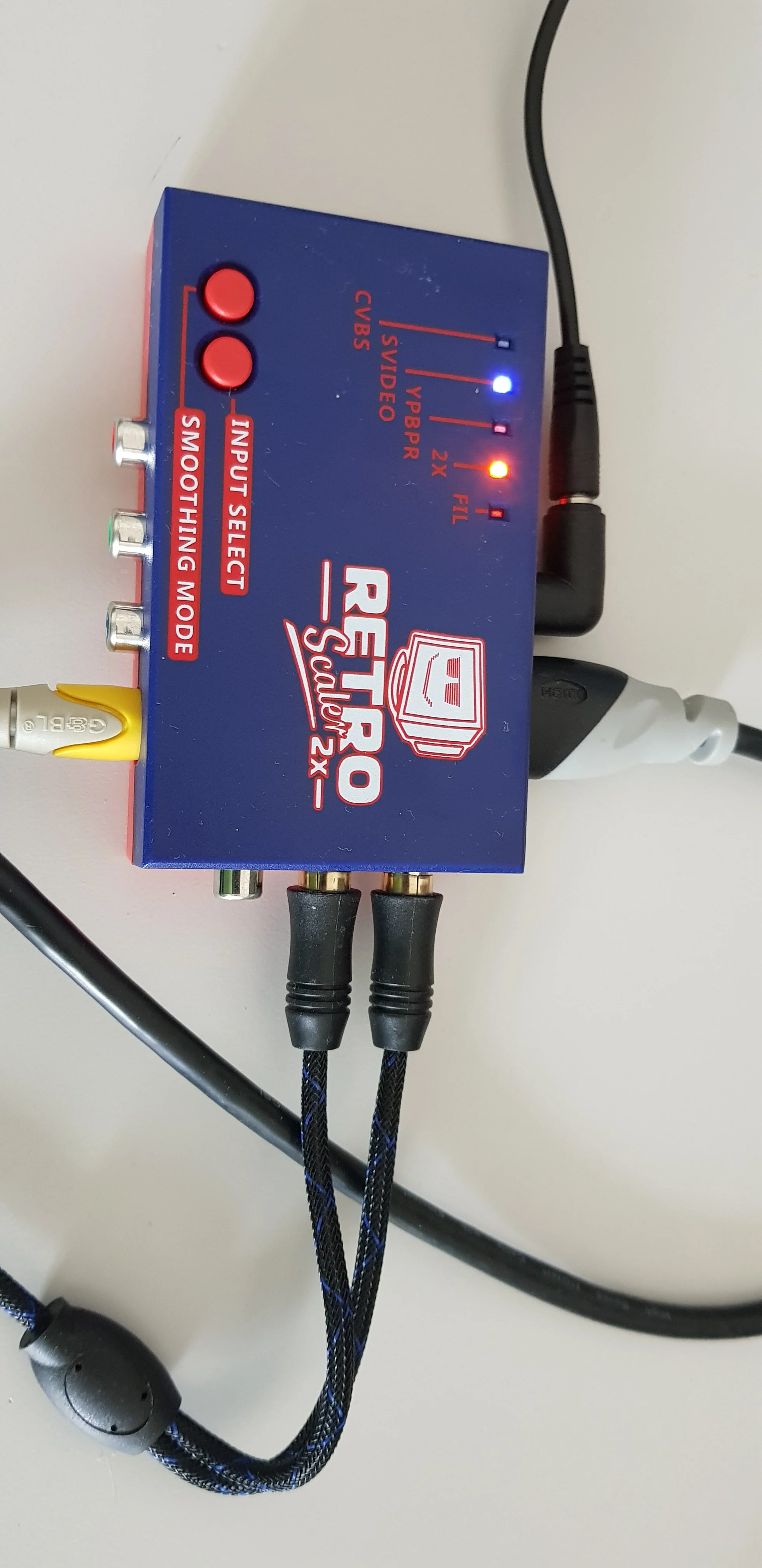

Подключение RetroScaler2x:
1)Подключите подходящий источник к составу, компоненту (YPBPR) или S-video соединителям.
(Входы можно использовать только один раз, и настоятельно рекомендуется не оставлять консоли подключенными одновременно, даже если они выключены)
2)Убедитесь, что вы подключены к источнику питания USB, а затем включите RetroScaler2X.
3)Подключите к дисплею через интерфейс HDMI, а затем Играйте в игры.
4)Выберите соответствующий режим видео через кнопку в соответствии с вашими потребностями.
Важная информация о безопасности:
Пожалуйста, соблюдайте следующие меры предосторожности при использовании вашего Ретро Scaler2x.
Используйте правильный источник питания-Retroscaler2x питается от обычного микро-usb порта 5 вольт, который может быть приведен в действие обычным источником питания или питание от устройства, которое имеет порт USB. Пожалуйста, убедитесь, что источник питания, который вы используете, соответствует любым из вышеуказанных требований. Никогда не используйте источник питания, который не регулируется, чтобы предотвратить повреждение оборудования.
Выключите питание перед подключением/отключением devicE-- Чтобы предотвратить повреждение устройства ICs, всегда выключайте питание перед подключением монитора или устройства.
Не подвергать воздействию капель влаги-- Может связаться с печатной платой и вызвать короткое замыкание. Никогда Не погружайте устройство в воду.
Держите подальше от огня или источника теплаS-RetroScaler2X не воспламеняющийся, но при высоких температурах, например, при пожаре или электрическом нагревателе, может растопить пластиковый корпус.
Пожалуйста, следите за детьми-- Ретро не является игрушкой и не предназначен для использования детьми. Пожалуйста, наблюдайте за детьми, если они используют ретро.

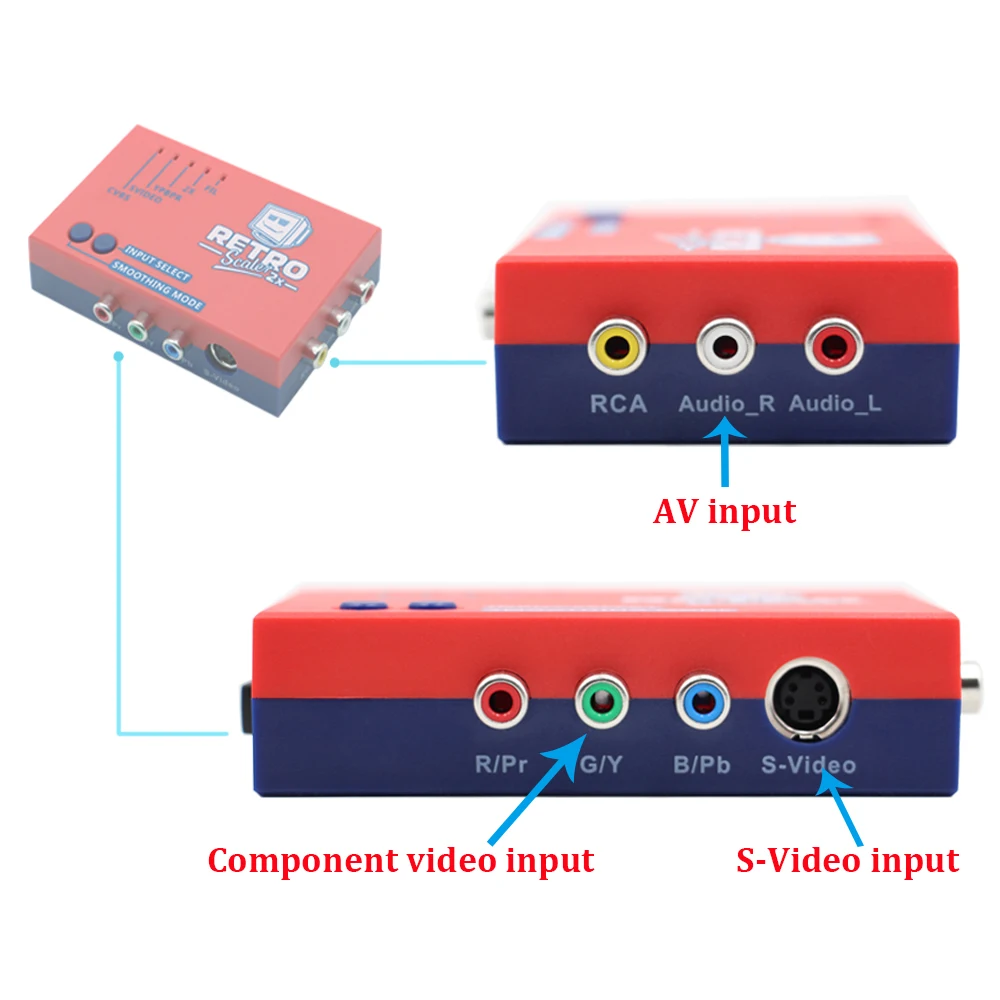

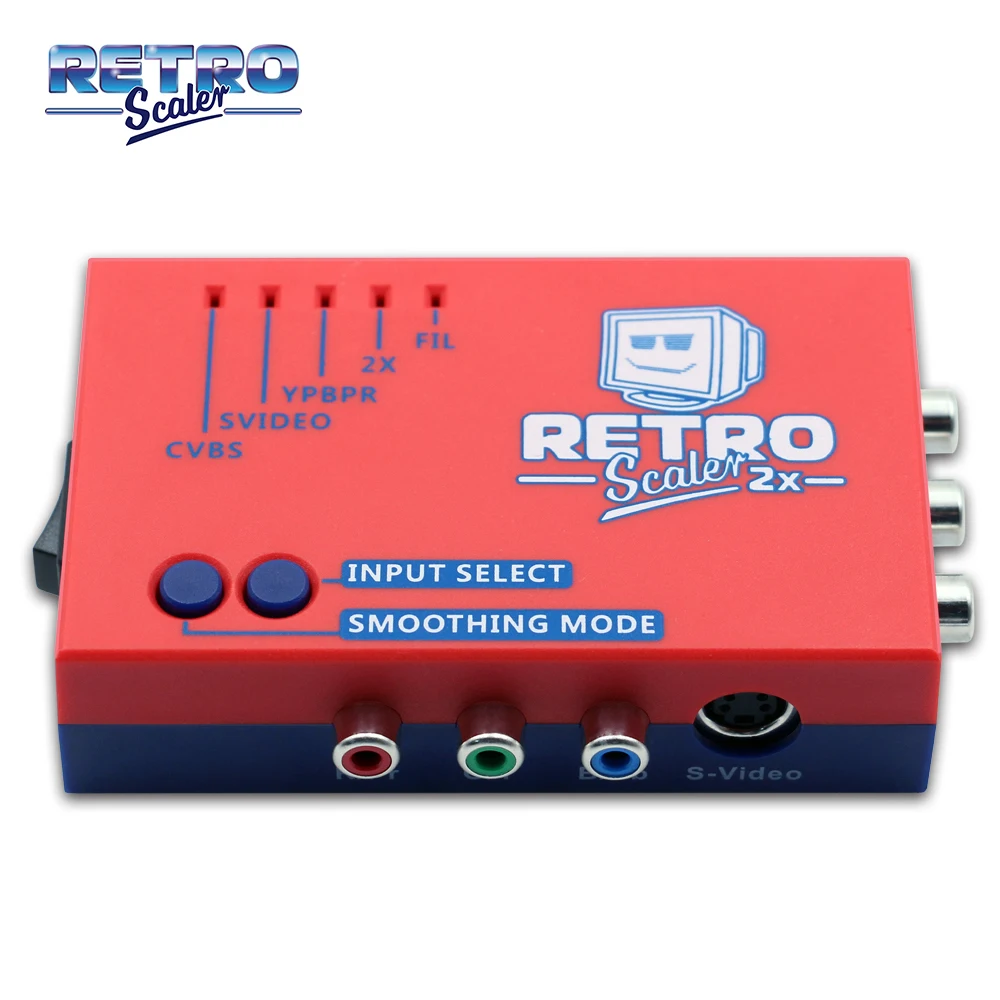

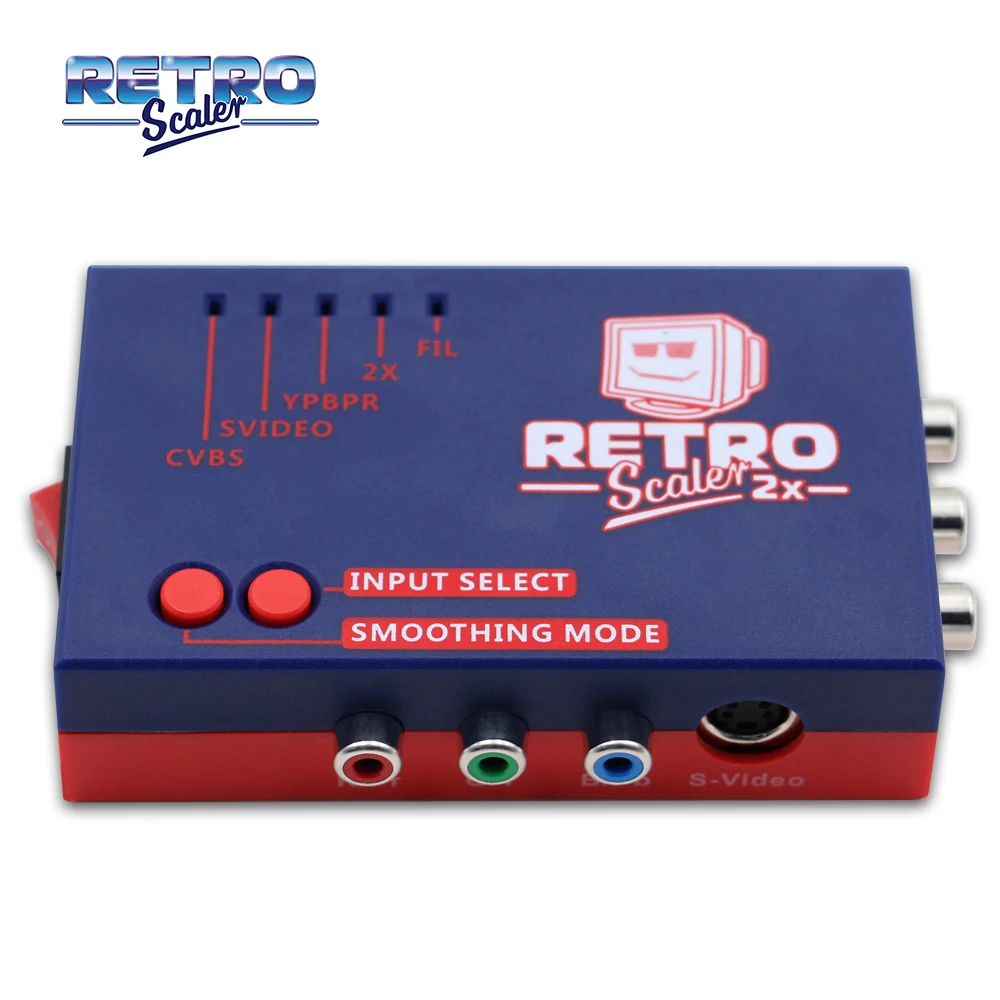

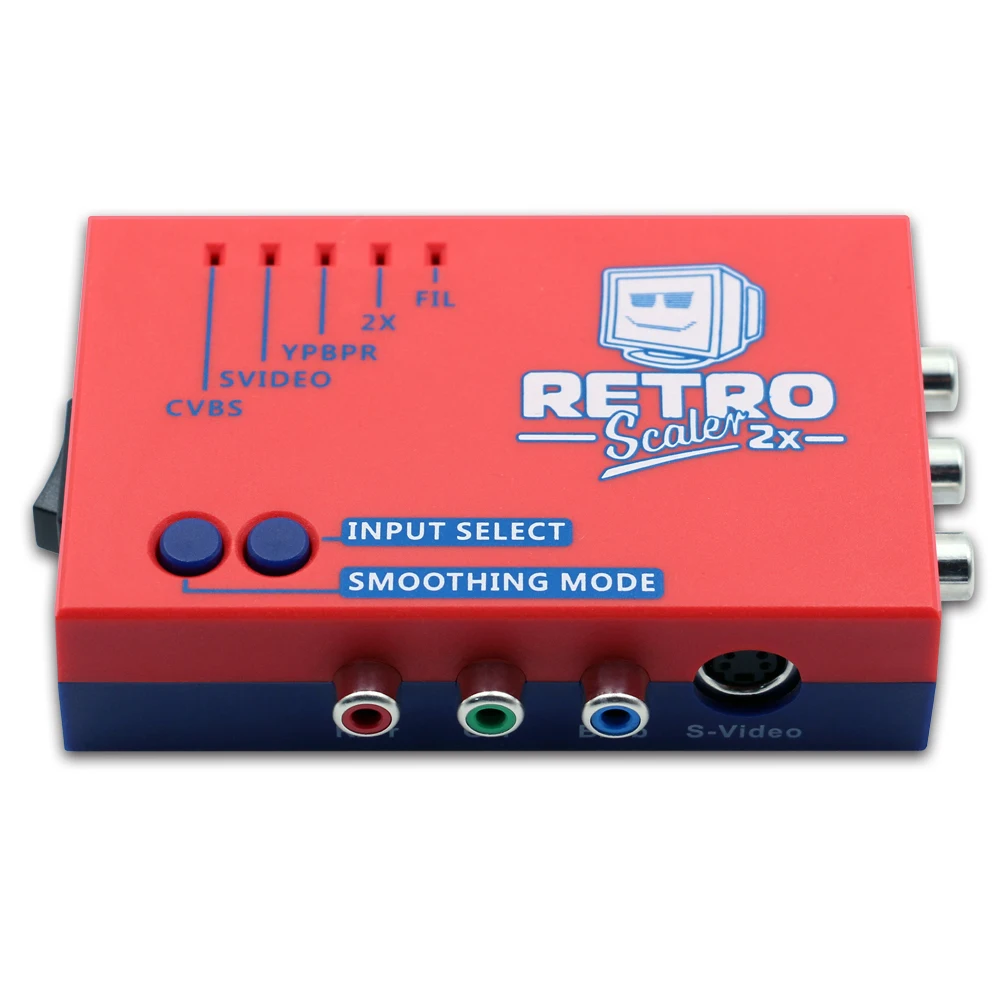

Кнопки, разъемы и внешние элементы управления:

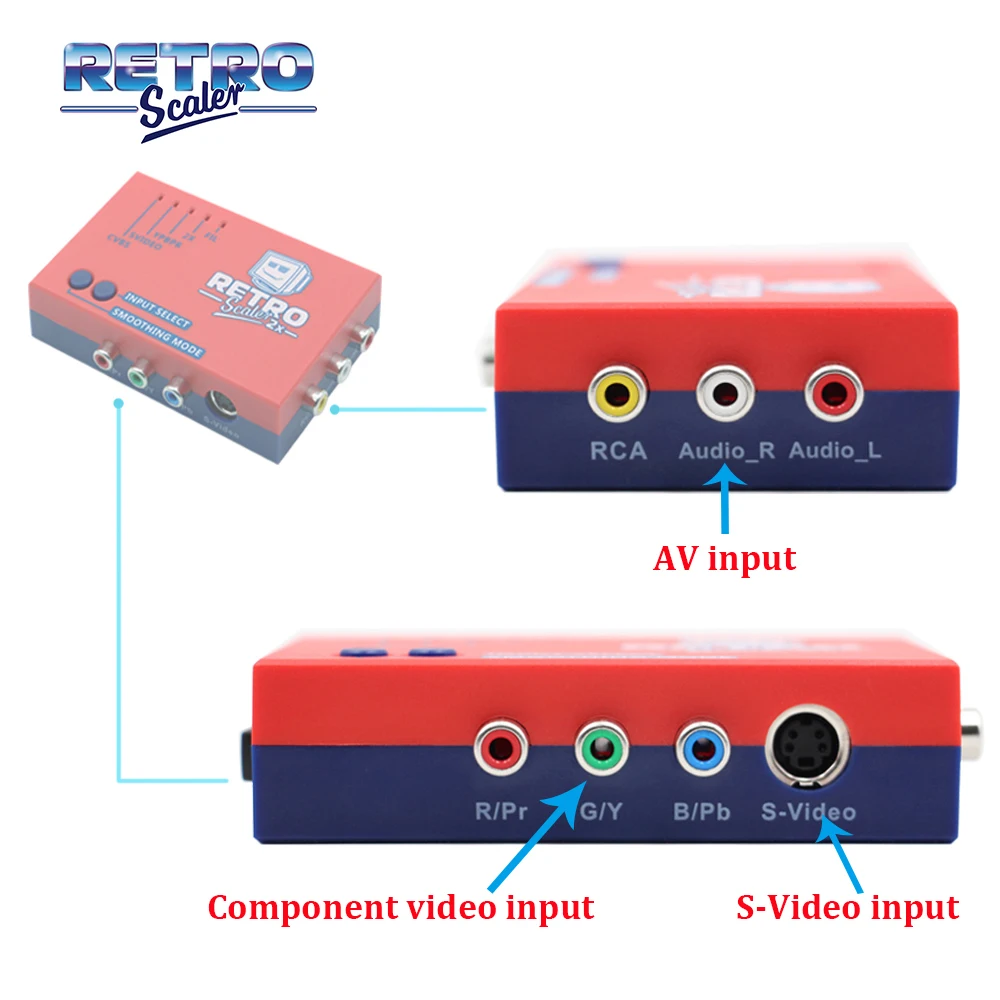

Компонентный видеовход-- Подключите компонентное видео (YPBPR) или RGB с синхронизацией на зеленых источниках к этому входу. В качестве Примечания чип, используемый в этом устройстве, не поддерживает RGB, поэтому вход RGB SCART никогда не будет опцией.
S-видео вход-- Подключите источник s-видео (4 разъема) к этому входу, другие источники не поддерживаются.
AV вход-- Стандартный Композитный (RCA) разъем. Вы можете подключать источники, такие как Nintendo Super Famicom, Nintendo GameCube, N64 и т. д.

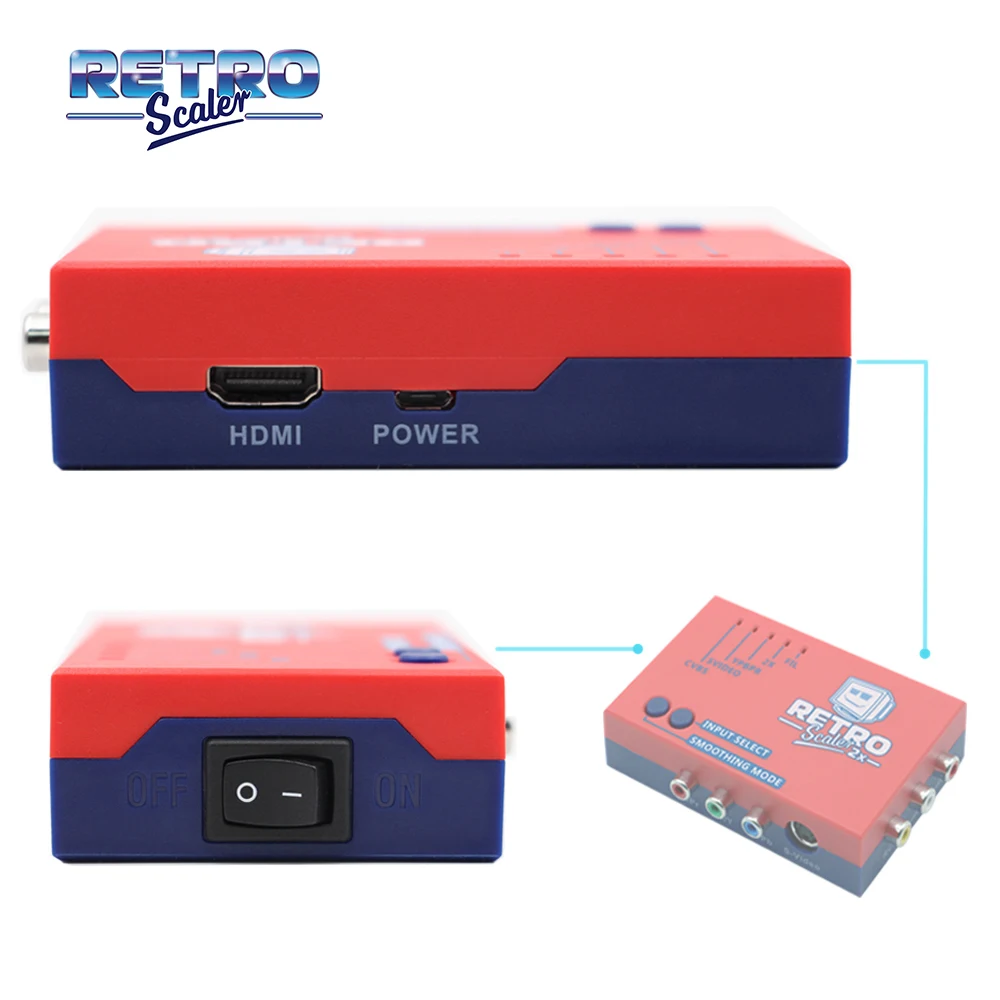

HDMI видео выход-Все полученные видео и аудио сигналы будут выводиться на современный ЖК-монитор/Телевизор с интерфейсом HDMI.
Вход питания-Любое достойное качество Micro USB зарядное устройство может использоваться для питания RetroScaler2x, так как это очень эффективное устройство. Вы даже можете зарядить шахту через usb-порты вашего телевизора!
Выключатель питания-Включение и выключение питания.
Входной выбор (входной выбор)-Кнопка ввода выбирает между композитными, s-видео и компонентными видео входами или комбинацией.
Выбор вывода (Сглаживание)-Кнопка режима сглаживания позволяет выбрать режим видео
2x режим (Оранжевый Светодиодный светильник):Это стандартный режим «LINEDOUBLE», который выводит 480p/576p. Это режим, на котором работает система по умолчанию.
FIL (синие светодиодные лампы):Этот режим добавляет опцию фильтрации, чтобы минимизировать выпадение изображения для выхода 480p/576p.
Сквозной (оранжевый и синий светодиодный светильник выключен):Этот режим просто выводит любой входной сигнал, без изменения разрешения.

RetroTINK2X и OSSC
Вы можете просто использовать два устройства в тандеме, поддерживает как композитное видео, так и s-видео и расширенные функции ossc. Piggybacking RetroScaler2x к OSSC очень легко. Все, что вам нужно, это простой адаптер HDMI-VGA. Мы будем носить пробную и протестированную модель в нашем магазине, которая полностью поддерживает выход 240p и, как кажется, не раздавливает черные или более насыщенные белые. С подходящим адаптером в руке Установите RetroScaler2X в режим перекодировки, Подключите HDMI к адаптеру VGA к RetroScaler2X, затем Подключите выход адаптера к OSSC через порт VGA. Наконец, переключите порт VGA на режим OSSC на 480p (выборка опт->480p в пробоотборнике->DTV 480p). У вас есть доступ к известному двигателю scanline OSSCs и режимам умножения линий со всеми вашими композитными видео и S-video источниками. Вы также можете получить доступ к таким вещам, как улучшенная синхронизация, позволяющая центрировать изображение с помощью элементов управления на заднем крыльце или применять небольшой искусственный зум с помощью V.Active управления.

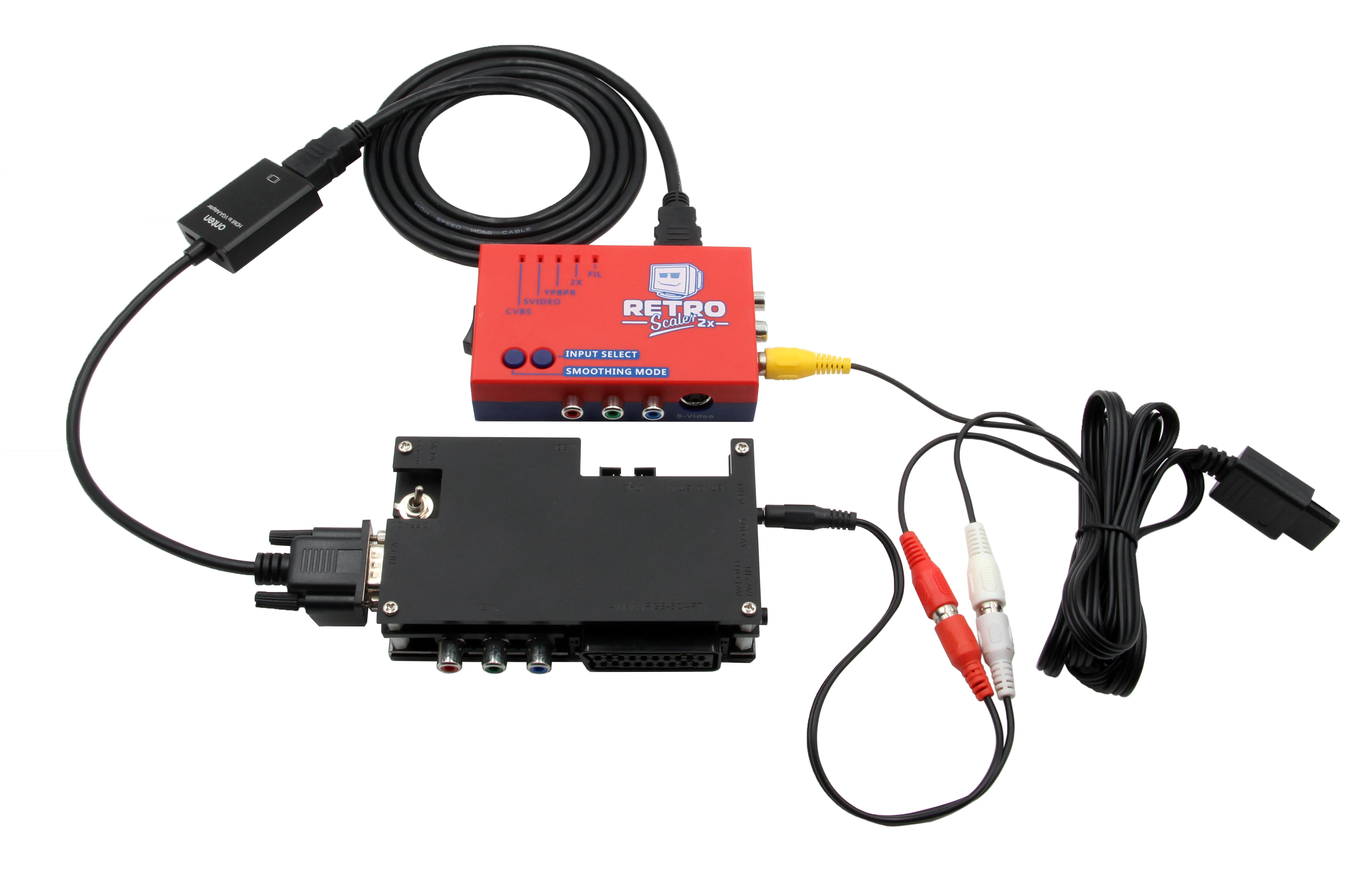

Следующая цифра-схема входного подключения AV сигнала:
1.То, что нужно для приготовления 3,5 стерео Мужская головка в форме лотоса женский манекен головы для подключения AV аудио и Ossc аудио. Желтый Лотос головка подключена к RCA на Retroscaler2x.
2.Адаптер HDMI-VGA используется для подключения интерфейса HDMI Retroscaler2x и интерфейса VGA OSSC.
