Блок питания с переключателем режима усилителя HIFI SMPS LLC Tech 500 Вт, 600 Вт, 1000 Вт, 1500 Вт, 2000 Вт, двойной выход постоянного тока 24 В, 36 В, 48 В, 60 в, 70 в, 80 в

Примечание:

500 Вт 600 Вт ООО power board, ранее использовала 12A MOS, теперь обновлена до 18A или 20A MOS, эффективность была улучшена.

Если вам нужно изменить на другое выходное напряжение самостоятельно, пожалуйста, свяжитесь с нами, мы расскажем вам, какое сопротивление изменить, и подготовим сопротивление самостоятельно.

Изменение выходного напряжения самостоятельно, регулируемое значение напряжения: увеличение или уменьшение +-5 В до +-8 в, выходное напряжение не может быть изменено слишком сильно. Рекомендуется настроить выходное напряжение, а затем отправить его вам. Ниже приводится напряжение, которое мы можем настроить для вас (Примечание: Это определенное напряжение в интервале):① 500 Вт может настроить любое напряжение между +-24 В до +-110 В② 600 Вт можно настроить любое напряжение от +-36 В до +-110 В③ 800 Вт может быть настроен +-60 В, +-70 В, +-80 в④ 1000 Вт может настроить любое напряжение между +-36 В до +-120 в⑤ 1500 Вт может настроить любое напряжение между +-60 в и +-120 в2000 2000 Вт может настроить любое напряжение между +-60 в и +-120 в3000 3000 Вт может быть настроен +-80 В, +-90 В, +-110 В

Формула изменения выходного напряжения самостоятельно:

(R66 и R69 являются позициями сопротивления печатной платы)

Примечание: Это Регулируемый импульсный источник питания, фиксированное выходное напряжение.

Примечание при покупке:

①. Этот продукт опасен для голой доски с высоковольтными цепями и должен обратить внимание на безопасность электричества.

②. Для коммерческих целей, контурной и компонентной шлифовки и эпоксидной инкапсуляции.

Этот модуль питания был оптимизирован и модернизирован. Он действительно может заменить кольцо коровы. Для импульсного источника питания небольшого размера, если площадь рассеивания тепла недостаточно, высокая мощность охлаждается воздухом. Этот источник питания, естественно, охлаждает мощность 100 Вт или около того. Коэффициент эффекта известен, технология мягкого переключения ООО, оптимизированная для динамических характеристик усиления мощности, эффект лучше, чем у кольцевой коровы, объем и стоимость веса имеют преимущества, эффективность преобразования высокая, выходное внутреннее сопротивление небольшое, динамическое хорошее, стоит купить.

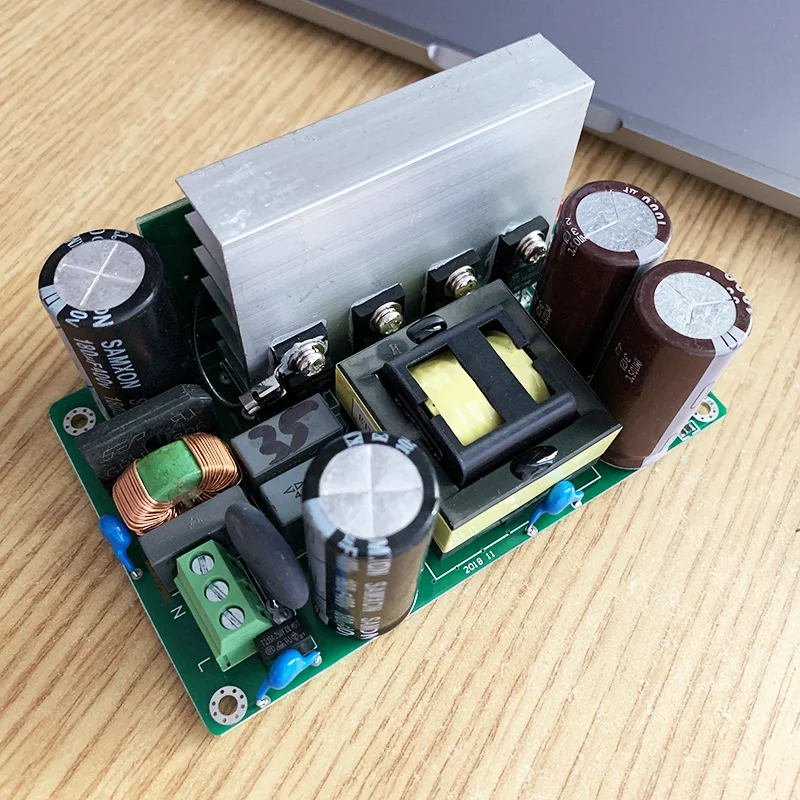

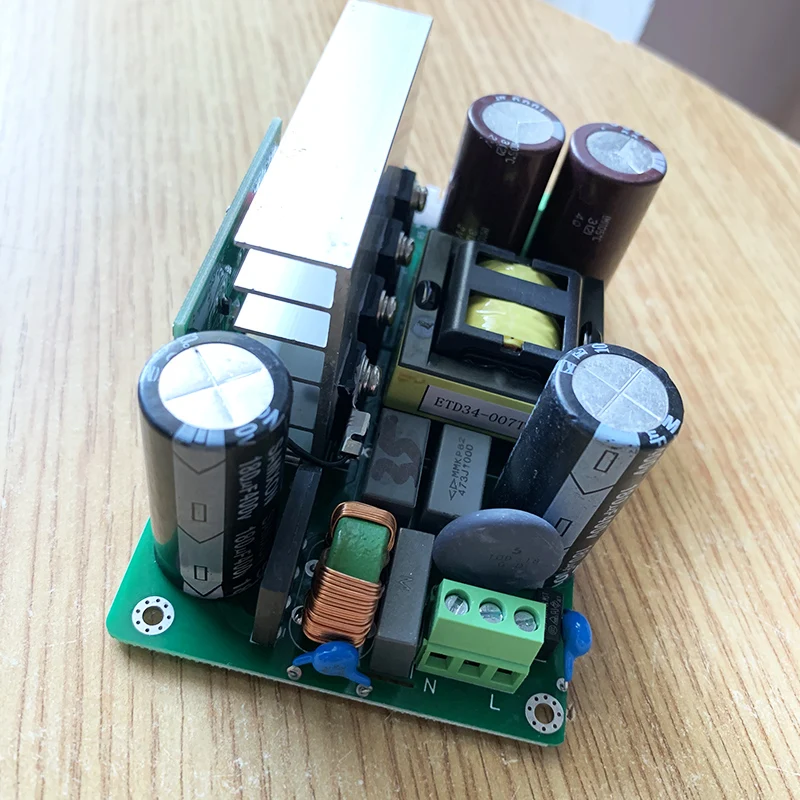

1. Информация о продукте (500 Вт, 600 Вт):

①. Технология мягкого переключения, оптимизированная для больших динамических характеристик усилителя.

②. Высокая эффективность преобразования, выходное сопротивление небольшое, динамическое хорошее.

2. Параметры продукта: (300-600 Вт)

①. Выходная мощность: 300 Вт-600 Вт

②. Входная мощность: AC200-240V

3. Основное Выходное напряжение: двойной ± 24 В или двойной ± 36 В или двойной ± 48 В или двойной ± 60 в или двойной ± 70 в или двойной ± 80 в или двойной ± 120 в (на ваш выбор)

4. Вспомогательное напряжение: + - 15 в (300 мА)

5. Размер (500 Вт, 600 Вт) : 113 мм * 67 мм * 56 мм (Д * Ш * В)

6. Вес нетто: 260 г

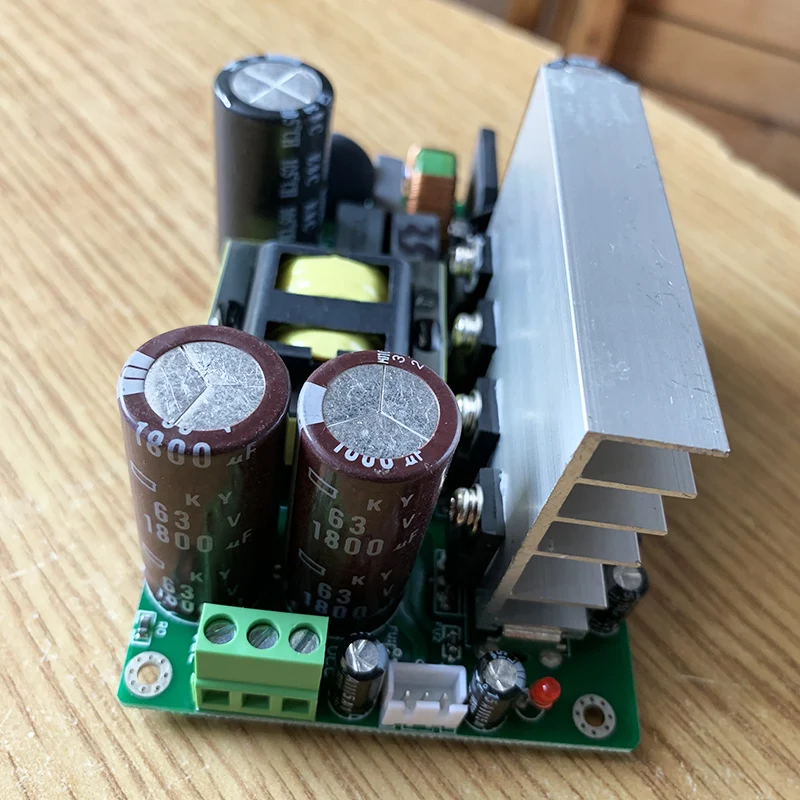

Советы: емкость по умолчанию-японская N-ikon KY 80V 1200 мкФ. Изображение только для справки.

500 Вт:

Параметры продукта (2000 Вт):

1. Входное напряжение: AC200-240V2. Выходное напряжение:①. Основной ± 60 в или ± 70 в или ± 80 В (11A) или ± 90 В.②. Вспомогательный 20V (200mA).③. Первый indepndent 12 вольт постоянного тока (200mA).④. Вторая независимая 12 вольт постоянного тока (200mA).3. Точность регулирования напряжения: ± 3% от основной нагрузки, ± 10% нагрузки; Вспомогательный, независимый ± 1% (при входном напряжении ac220в)4. Непрерывная мощность: 1500 Вт (непрерывная работа при температуре окружающей среды 25 °C)5. Номинальная мощность: 2000 Вт (непрерывная работа около 5 минут при температуре окружающей среды 25 °C, долгосрочная работа плюс охлаждение вентилятора)6. Мгновенная мощность: 2500 Вт (может работать непрерывно около 1 минуты при температуре окружающей среды 25 °C)7. Эффективность преобразования: максимум 98%8. Размер (2000 Вт): 232 мм * 105 мм * 48 мм (длина * ширина * высота)9. Вес: 680 г
