Модель модуля: BTM334

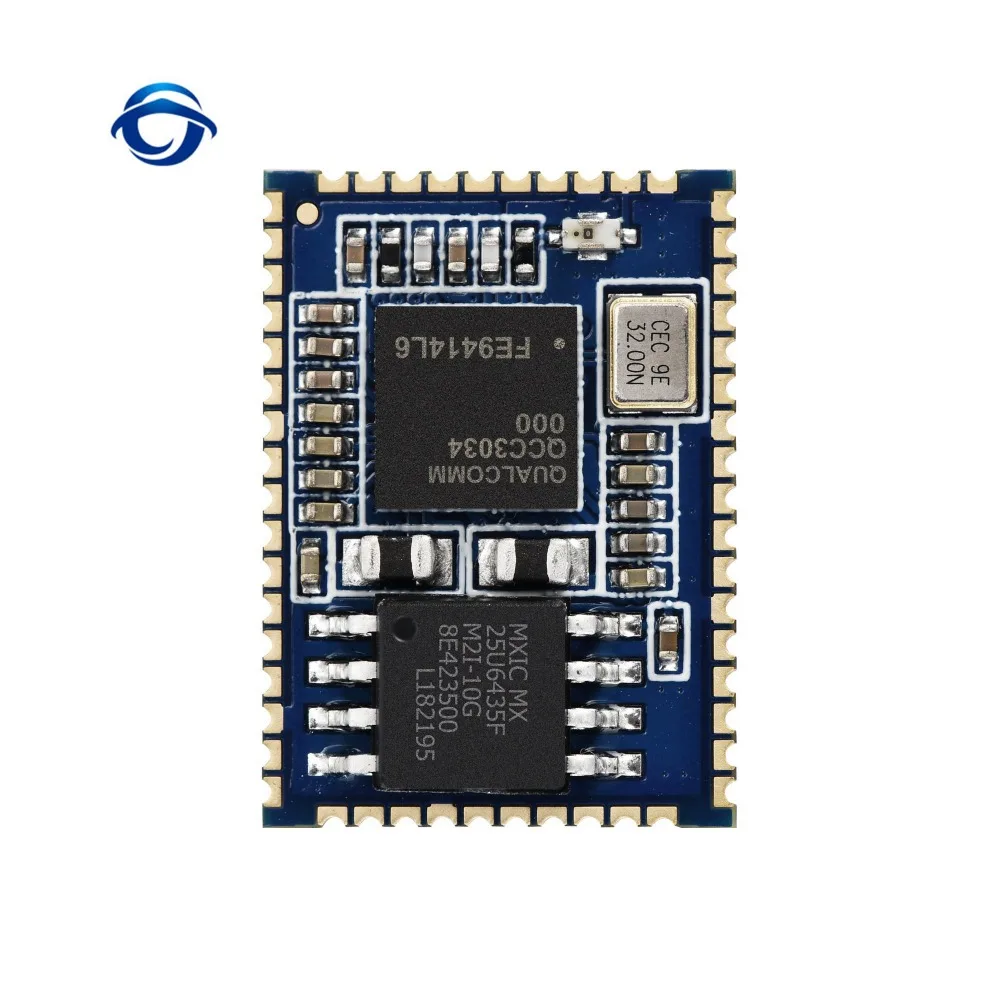

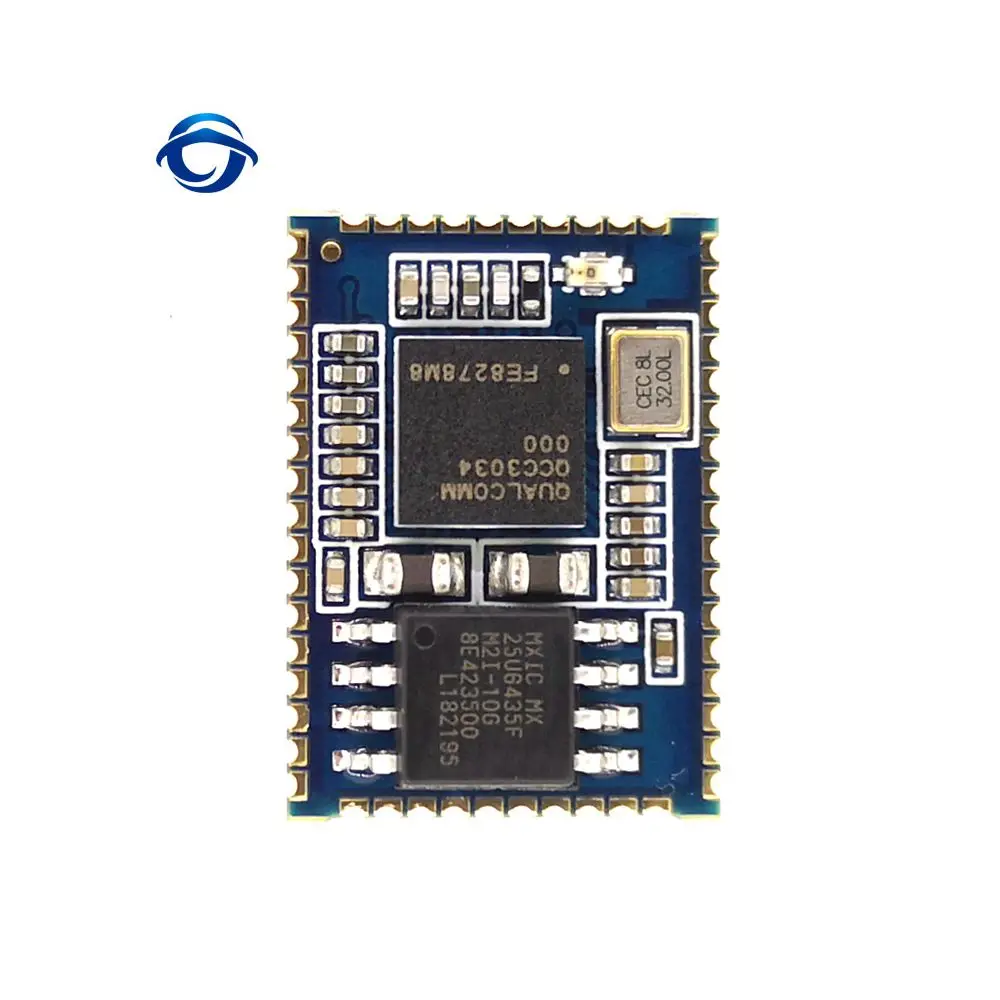

Чип Bluetooth: QCC3034, 32m SPI flash встроенный модуль
Версия Bluetooth: 5,1

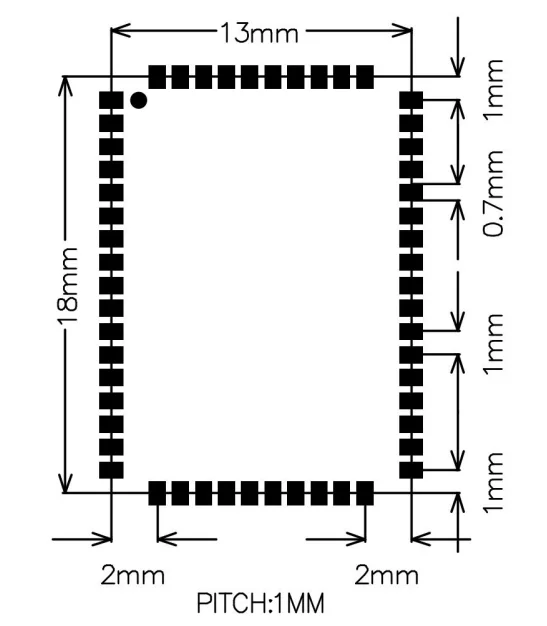

Размер модуля: 13 мм x 18 мм x 2,5 мм
Мощность Напряжение питания: 3,0-4,3 v
Прошивка по умолчанию:
1. Поддержка SBC, AAC, aptx, aptx HD декодирования, без функции вызова, опционально I2S, аналоговый выход
2. Описание ключа:

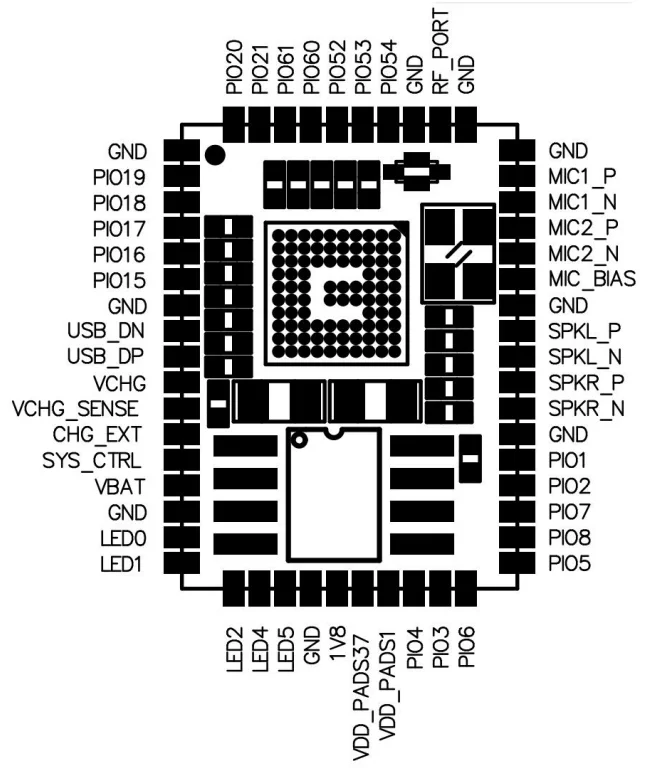

SYS _ CTRL: включение на высоком уровне, выключение на низком уровне и автоматическое включение Режима сопряжения при запуске
PIO2: короткое нажатие, пауза воспроизведения, длительное нажатие в течение 3 секунд, чтобы войти в сопряжение, и длительное нажатие в течение 5 секунд, чтобы очистить запись сопряжения
Нажмите pio3, чтобы уменьшить громкость
PIO4: Короткое нажатие на песню, Длительное нажатие на громкость
PIO5: подключен к высокому уровню, не подключен к низкому уровню
PIO19: аудиовыход высокого уровня, отсутствие звука низкого уровня
3. Описание индикатора светильник:
Bluetooth не подключен: LED0 LED1 Альтернативная вспышка
Подключение по Bluetooth: LED1 всегда включен
Воспроизведение аудио Bluetooth: LED1 всегда включен
